Lab2
.docМИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
ИШПР |
(наименование отделения / школы) |
Нефтегазовое дело |
(направление / специальность) |
ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ
ТЕРМИЧЕСКАЯ ОБРАБОТКА УГЛЕРОДИСТЫХ СТАЛЕЙ |
(номер / название лабораторной работы) |
Вариант: |
5 |
(номер вашего варианта) |
Дисциплина: |
Материаловедение и технология конструкционных материалов |
|
(наименование дисциплины) |
Студент: |
О-2Б11 |
Бочкарев В.Д. |
14.05.24 |
|
(номер группы) |
(фамилия, инициалы) |
(дата сдачи) |
Руководитель: |
Ст. преподаватель |
Багинский А.Г. |
|
|
(должность, уч. степень, звание) |
(фамилия, инициалы) |
|
Томск – |
2024 |
(город, год) |
ЧАСТЬ № 1. ЗАКАЛКА УГЛЕРОДИСТЫХ СТАЛЕЙ
Цель работы |
1) Изучить теоретические основы выбора температуры закалки для углеродистых сталей. 2) Изучить влияние среды охлаждения (скорости охлаждения) на твердость стали при закалке. 3) Установить влияние содержания углерода в стали на результаты закалки. |
Теоретические сведения по теме работы
Задача любого процесса термической обработки заключается в том, чтобы нагревом до определенной температуры, выдержкой и последующим охлаждением с определенной скоростью вызвать желаемое изменение структуры сплава и, соответственно, изменение свойств. Следовательно, основными факторами воздействия при термической обработке являются температура нагрева, время выдержки в нагретом состоянии и скорость последующего охлаждения. Практическая цель закалки конструкционных и инструментальных сталей заключается в |
||
Повышение твердости и прочности, а вместе с этим понижение пластичности образцов |
||
Основные этапы процесса закалки: |
||
|
Нагрев до температур, при которых осуществляется изменение структурного состояния металла; |
|
|
Выдержка при заданной температуре; |
|
|
Охлаждение со скоростью, обеспечивающей формирование заданной кристаллической структуры. |
|
Температура нагрева сталей при закалке обеспечивает процесс: |
||
перевода всей исходной структуры или определенной ее части в аустенит, который является исходной фазой для получения конечной структуры закаленной стали. |
||
Выдержка стали в нагретом состоянии необходима для: |
||
выравнивания температуры по сечению детали и для полного установления необходимого фазового состояния |
||
Какие стали необходимо закаливать из однофазного состояния и почему? |
||
|
Доэвтектоидные и эвтектоидную сталь, поскольку в случае, если структура останется в двухфазном состоянии при нагреве, при охлаждении останется мягкий феррит, что значительно понизит прочность и твердость |
|
Какие стали необходимо закаливать из двухфазного состояния и почему? |
||
Заэвтектоидные стали, поскольку в структуре присутствует твердый цементит, который только повысит твердость закаленного образца, в противном случае, если закаливать из однофазного состояния, останется много остаточного аустенита |
||
Критической скоростью охлаждения при закалке называется - |
||
Скорость охлаждения, при которой углерод не успевает выделяться из твердого раствора |
||
Мартенсит закалки это - |
||
Пересыщенный твердый раствор углерода в тетрагональной решетке -железа |
||
Основные причины высокой прочности и твёрдости мартенсита |
||
Искажение кристаллической решетки -железа, вызванное внедренными атомами углерода |
||
Основным фактором, определяющим степень упрочнения стали при закалке является - |
||
высокая плотность дислокаций и присутствие углерода в твердом растворе. |
Результаты эксперимента
Таблица
Результаты закалки стали
№ п/п |
Марка стали |
Содержание C, % |
Исходная твердость |
Диаметр образца, мм |
Режим закалки |
Результат закалки |
||||
Температура нагрева, °С |
Время нагрева, мин |
Среда охлаждения, Vохл |
№ образца |
Твердость образца |
Структура образца |
|||||
1 |
20 |
0,2 |
HB161 (HRC4) |
15 |
920 |
13 |
Вода Vохл>Vкр |
1 |
38 |
Мартенсит |
2 |
37 |
Мартенсит |
||||||||
3 |
37,5 |
Мартенсит |
||||||||
2 |
45 |
0,45 |
HB170 (HRC6) |
20 |
850 |
18 |
1 |
55 |
Мартенсит |
|
2 |
56 |
Мартенсит |
||||||||
3 |
55,5 |
Мартенсит |
||||||||
3 |
У12 |
1,2 |
HB207 (HRC18) |
20 |
760 |
25 |
1 |
65 |
Мартенсит |
|
2 |
64 |
Мартенсит |
||||||||
3 |
66 |
Мартенсит |
||||||||
Масло Vохл<Vкр |
4 |
33 |
Сорбит |
|||||||
Воздух Vохл<Vкр |
5 |
26 |
П+Ц2 |
|||||||
|
||||||||||
Рис. 1. График зависимости твердости стали У12 от скорости охлаждения (скорость охлаждения: в воде – 600 С/с, в масле – 150 С/с, на воздухе – 30 С/с) |
||||||||||
|
||||||||||

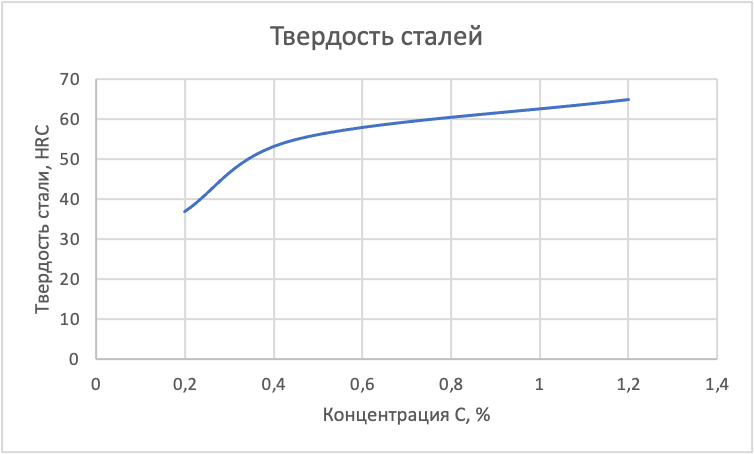

Рис. 2. График зависимости твердости сталей У12, 20, 45 от содержания углерода |
Выводы
Изучены теоретические основы выбора температуры закалки для углеродистой стали, отмечено, что доэвтектоидные и эвтектоидную сталь закаливают из однофазного состояния с большей температурой, а заэвтектоидную из двухфазного состояния с меньше температурой, связано это с строением сплава с разной концентрацией углерода в составе и прямо вытекает из диаграммы состояния Fe-C, изучены влияния скорости охлаждения на твердость стали после закалки, материал тем тверже, чем выше скорость охлаждения после нагрева, связано это с тем, что при высоких скоростях охлаждения углерод из кристалла выделиться не успевает и встраивается в альфа-решетку железа, изучены влияние концентрации углерода на результаты закалки, отмечено, что при низком содержании углерода твердость увеличивается незначительно, в следствие неперенасыщения раствора при превращении. Концентрации заэвтектоидных сплавов получаются хорошо закаленными, в следствие достаточного содержания углерода в составе. |
