6) В чем причина самовозбуждения усилителей?

Причины самовозбуждения — паразитные связи между различными участками и цепями усилителя. На низких частотах их источником может быть общий источник питания (из-за пониженной емкости конденсаторов фильтров развязок). На высоких частотах самовозбуждение возникает даже при незначительной связи между двумя — тремя цепями. Паразитные связи бывают положительные — напряжение ОС совпадает по фазе с усиливаемым сигналом, что способствует повышению усиления, и отрицательные — фаза их напряжения не совпадает с фазой полезного сигнала, что приводит к снижению усиления, но это не значит, что они безвредны. Дело в том, что положительные и отрицательные ОС на одних частотах не проявляют себя, а на других усиливаются, создавая неравномерность усиления по частотному диапазону, т. е. частотная характеристика усилителя становится неравномерной. Кроме того, знак ОС может изменяться — это тоже результат их зависимости от частоты. Поэтому в процессе налаживания усилителя необходимо выявлять проблемные участки и налаживать как положительные, так и отрицательные ОС.

7) Как выглядят схемы инвертирующего и неинвертирующего устройства на оу?

Неинвертирующий:

Инвертирующий:

8) Как влияет ос на входное и выходное сопротивление оу?

Параллельная обратная связь уменьшает входное сопротивление усилителя. Последовательная обратная связь увеличивает входное сопротивление усилителя. Отрицательная обратная связь по напряжению уменьшает выходное сопротивление усилилителя. Т.е при параллельном подключении четырёхполюсника обратной связи к выходу усилителя, его выходное сопротивление уменьшается. Отрицательная обратная связь по току увеличивает выходное сопротивление усилилителя. Т.е при последовательном подключении четырёхполюсника обратной связи к выходу усилителя, его выходное сопротивление возрастает.

9) Как выглядят схемы интегрирующего и дифференцирующего каскада на оу?

Интегратор:

Дифференциатор:

10) Какой вид имеют ачх интегрирующего и дифференцирующего усилителя?

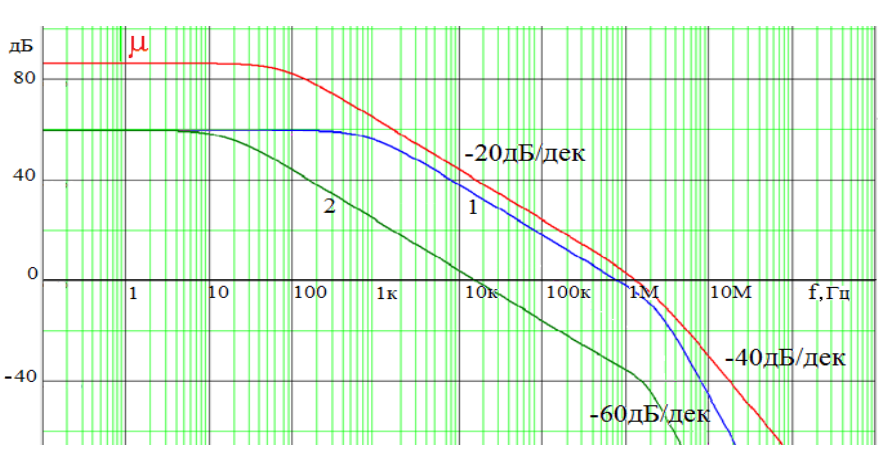

АЧХ интегратора:

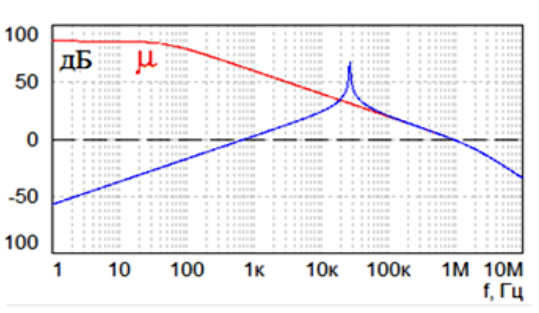

АЧХ дифференциатора (синим цветом):
