3.2.2.2 Характеристики во временной области

Переходные характеристики получаем при подаче на вход исследуемой схемы напряжения прямоугольной формы. Для этого в схемах на рис. 5.14 и 5.15 необходимо переключить источник сигналов с гармонических колебаний на меандр. Двухполярный сигнал +- 1 мВ. t_и = 500 мкс. f_и = 1 кГц.

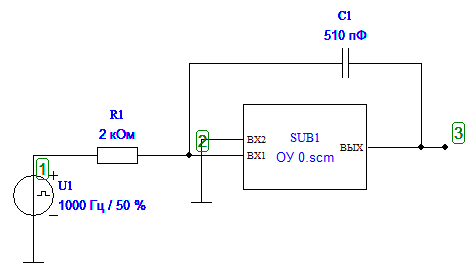

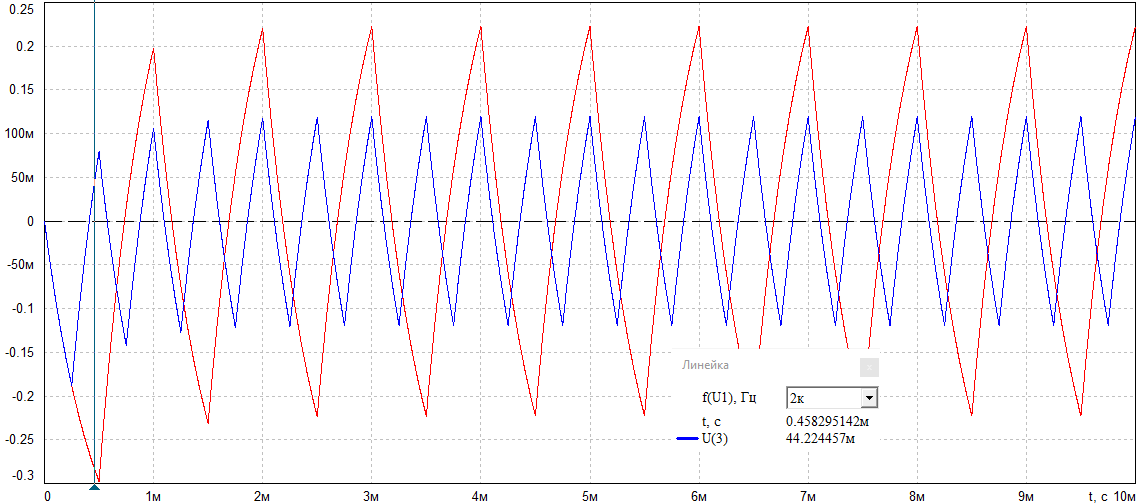

Задание 11. ИНТЕГРАТОР. Получить диаграмму интегрированных импульсов. Увеличивая длительность входного импульса, пронаблюдать изменение формы сигнала на выходе интегратора. (рис. 5.19).

Переходит в экспоненциальный при f = 3 кГц

Задание 12. ДИФФЕРЕНЦИАТОР. Получить диаграммы дифференцированных импульсов при значениях сопротивления резистора R₀

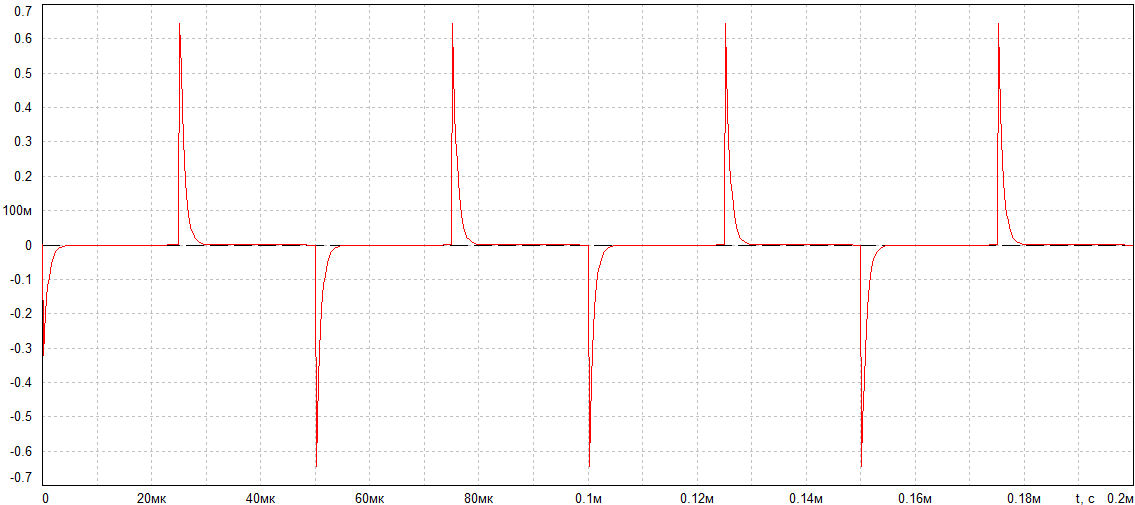

При R0 = 0.1 Ом

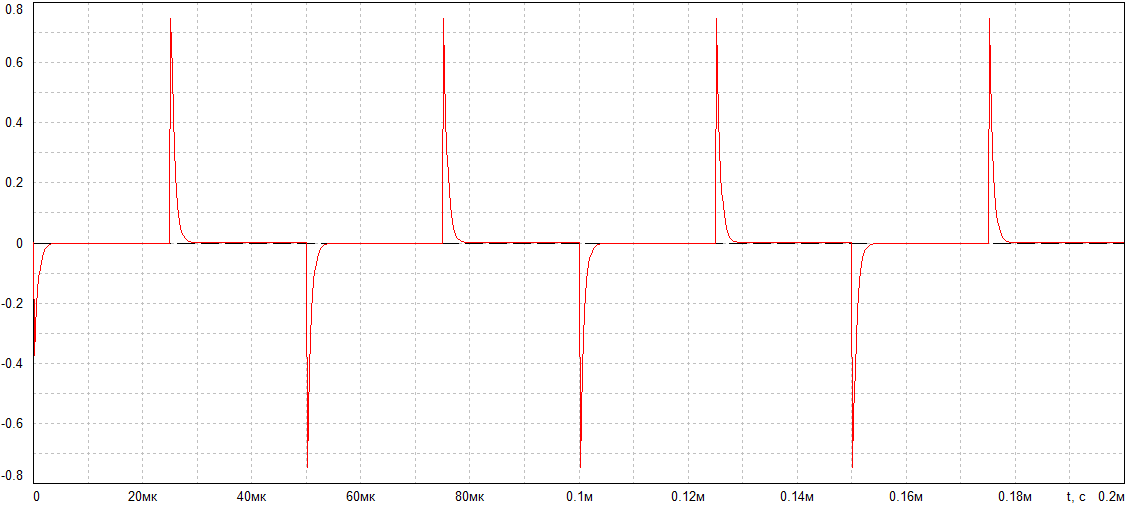

При R0 = 2 Ом

Вывод

В ходе выполнения лабораторной работы были изучены схемотехнические особенности построения интегральных ОУ, принципы построения макромодели в частотной области. Были произведены исследования влияния внешних цепей ОС на характеристики устройств с ОУ.

Ответы на контрольные вопросы

1) Какой вид имеют ачх и фчх оу?

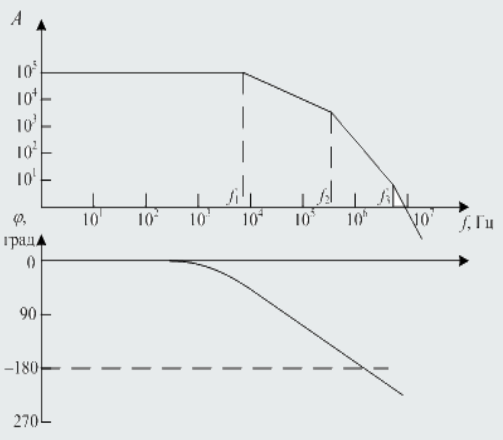

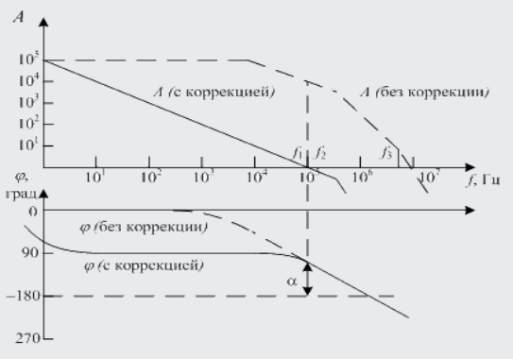

АЧХ и ФЧХ ОУ, скорректированного по частоте:

2) Чем отличается ачх и пх оу от усилителя переменного тока?

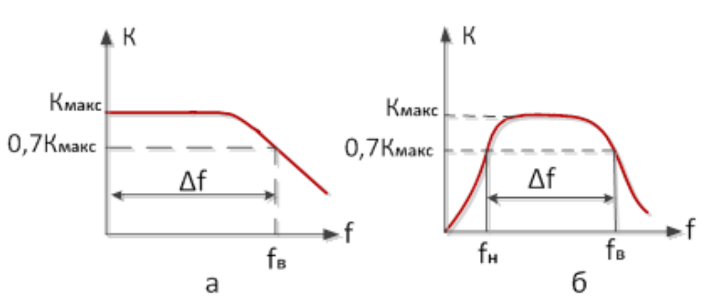

а – АЧХ усилителя постоянного тока (ОУ),

б – АЧХ усилителя переменного тока.

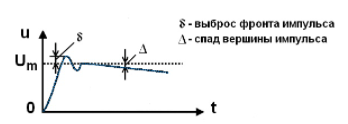

ПХ усилителя переменного тока:

ПХ операционного усилителя:

3) С какой целью в усилительных устройствах применяется ос?

Режим ОУ с ОС получается при подключении к подсъхеме резисторов с различными параметрами, которые вычисляются при помощи заданных зааранее коэффициентов усиления с ОС K_F.

Обратная связь оказывает влияние практически на все основные характеристики усилителя. Введения ООС повышает стабильность основных характеристик усилителя. Следовательно в результате воздействия ООС нестабильность коэффициента усиления уменьшается в (1+BK) раз. При BK >> 1 кoэффициент усиления усилителя, охваченного глубокой ООС, равен КООС ~ 1/ B.

Таким образом, из этого соотношения следует, что коэффициент усиления усилителя с отрицательной обратной связью определяется только обратной связью и не зависит от параметров самого усилителя.

Применение ООС обеспечивается повышение стабильности коэффициента усиления при зименении параметров элементов при смене активных элементов, изменении напряжения питания и тд.

Отрицательная обратная связь позволяет уменьшить все воздействия на усилитель, охваченный ООС, но не компенсирует воздействий на цепь обратной связи.

Причем на неинвертирующем усилителе, цепь ОС из резисторов образует последовательную ОС по входу и параллельную по выходу.

На инвертирующем усилителе, цепь ОС из резисторов образуется параллельная по входу и параллельная по выходу ОС.

4) Как влияет на форму ачх ос?

АЧХ без ОС:

АЧХ с ООС при K_F = 10

5) Какие элементы схем усилителей определяют глубину ос?

Глубина определяется из коэффициента усиления усилителя, а также коэффициентом передачи в цепи ОС. То есть элементы, определяющие глубину ОС – это резисторы, входящие в цепь ОС.
