4.2.6.2. Измерение параметров пх.

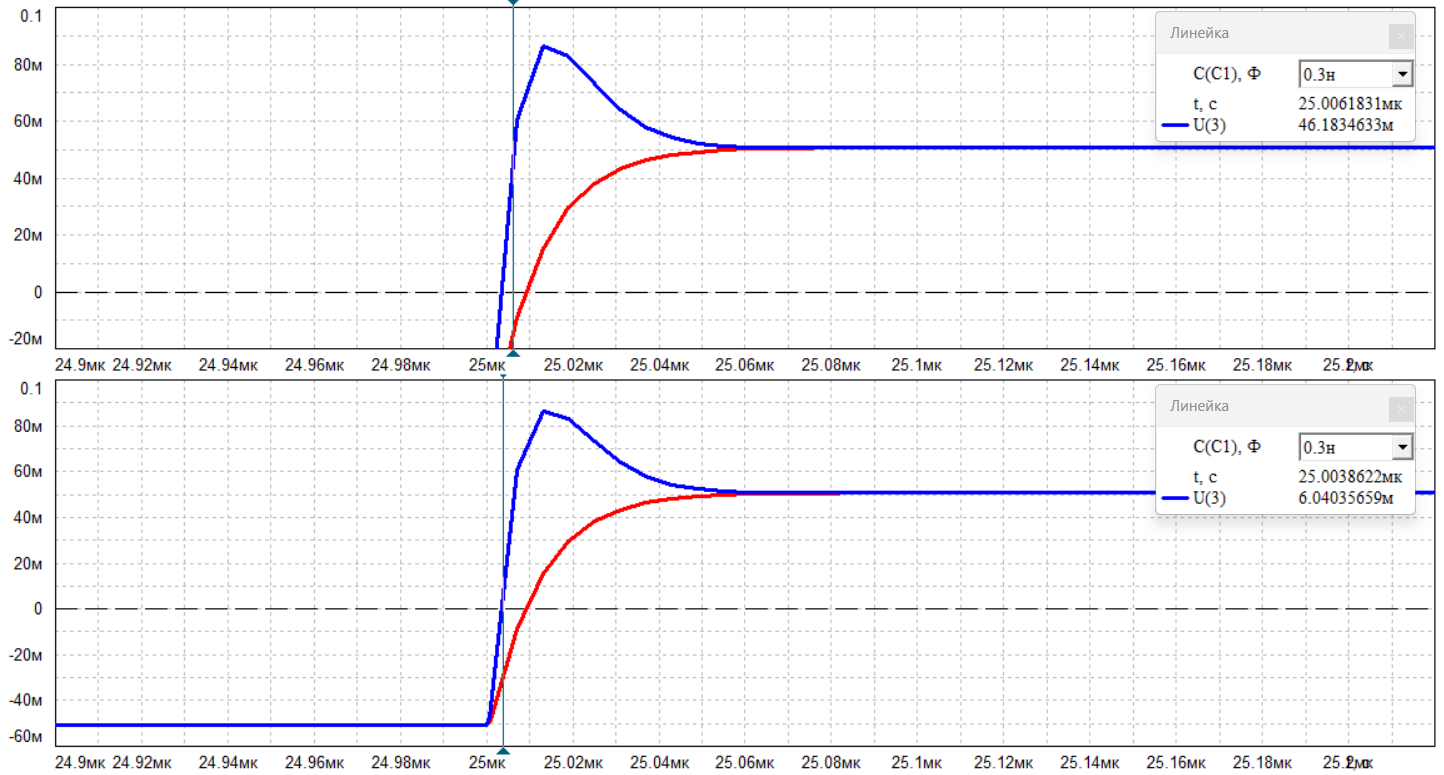

Для измерения параметров ПХ в схемах необходимо заменить генератор гармонического сигнала на импульсный. Задать частоту следования fИ, обеспечивающую импульс длительностью 25 мкс
При Сэ1 = 0
При Сэ1 = 300 пФ
Вывод: при появлении корректирующей емкости Сэ1, время нарастания уменьшается.
Вывод
В ходе лабораторной работы были изучены свойства усилительного каскада с Общим Эмиттером (ОЭ) в режиме малого сигнала; выполнены анализ в частотной и временных областях; исследованы свойства каскада при изменении сопротивления источника сигнала, нагрузки и элементов схемы; определены входное и выходное сопротивления каскада.
Ответы на контрольные вопросы
1. Каковы пути прохождения переменных токов?
Пути прохождения переменных токов в цепи определяются с помощью методов узловых потенциалов (Правила Кирхгофа). Переменная составляющая сигнала попадает на вход транзистора (базу) через конденсатор СР1, а передается в нагрузку от коллектора через конденсатор СР2.
2. Как изменяется АЧХ при введении ОС?
АЧХ становится более широкополосной.
3. Как влияет изменение номинальных значений элементов схемы на АЧХ и ПХ?
При уменьшении Cн АЧХ становится более широкополосной, а ПХ изменяется незначительно, практически без изменений.
4. Какими элементами схемы определяется коэффициент усиления напряжения на средних частотах?
Коэффициент
усиления напряжения на средних частотах
определяется резисторами
5. Какие элементы схемы определяют входное сопротивление?
Входное сопротивление определяется элементами схемы, через которые проходит сигнал на входе, такими как резисторы и конденсаторы.
6. От каких элементов схемы зависит выходное сопротивление?
От величины сопротивления на вспомогательном резисторе R.
7. ОС какого вида возникает при отсутствии конденсатора Cэ?
При отсутствии конденсатора Cэ получим ОЭ с ООС.
8. Как влияет эмиттерная ОС на АЧХ и ПХ каскада?
АЧХ становится более широкополосной.
9. Почему в резисторном каскаде возникает подъем АЧХ в области верхних частот?
Емкость Cэ1 < Cэ2 , она оказывает влияние на АЧХ в области высоких частот.
10. Как влияет ОС на коэффициент усиления в области средних частот?
Коэффициент усиления в области средних частот уменьшается, но улучшается устойчивость и линейность
