3.2.5. Определение влияния на параметры ачх и пх изменений сопротивлений источника сигнала r1и и нагрузки r2н.
Таблица 5. Параметры АЧХ и ПХ при изменении R1И и R2Н
N п.п. |
R1и |
R2н |
Кскв |
|
|
|
** |
Примечание |
кОм |
кОм |
дБ |
кГц |
МГц |
% |
нс |
||
1 |
0,1 |
2 |
35,4 |
0,025 |
8,1 |
21 |
100 |
tи=25мкс, tи=1250мкс |
2 |
0,5 |
2 |
32,8 |
0,018 |
3,7 |
18 |
210 |
|
3 |
0,1 |
0,5 |
29,2 |
0,025 |
16,2 |
25 |
100 |
|
4 |
0,5 |
0,5 |
26,7 |
0,019 |
8,5 |
20 |
90 |
Вывод:
При R2н = 2 кОм с увеличением сопротивления R1и сквозной коэффициент усиления уменьшается, нижние и верхние границы уменьшаются, время нарастания сильно увеличивается, процент спада вершины уменьшается. При R2н = 0.5 кОм с увеличением сопротивления R1и сквозной коэффициент усиления уменьшается, нижние и верхние границы уменьшаются, время нарастания сильно увеличивается, процент спада вершины уменьшается.

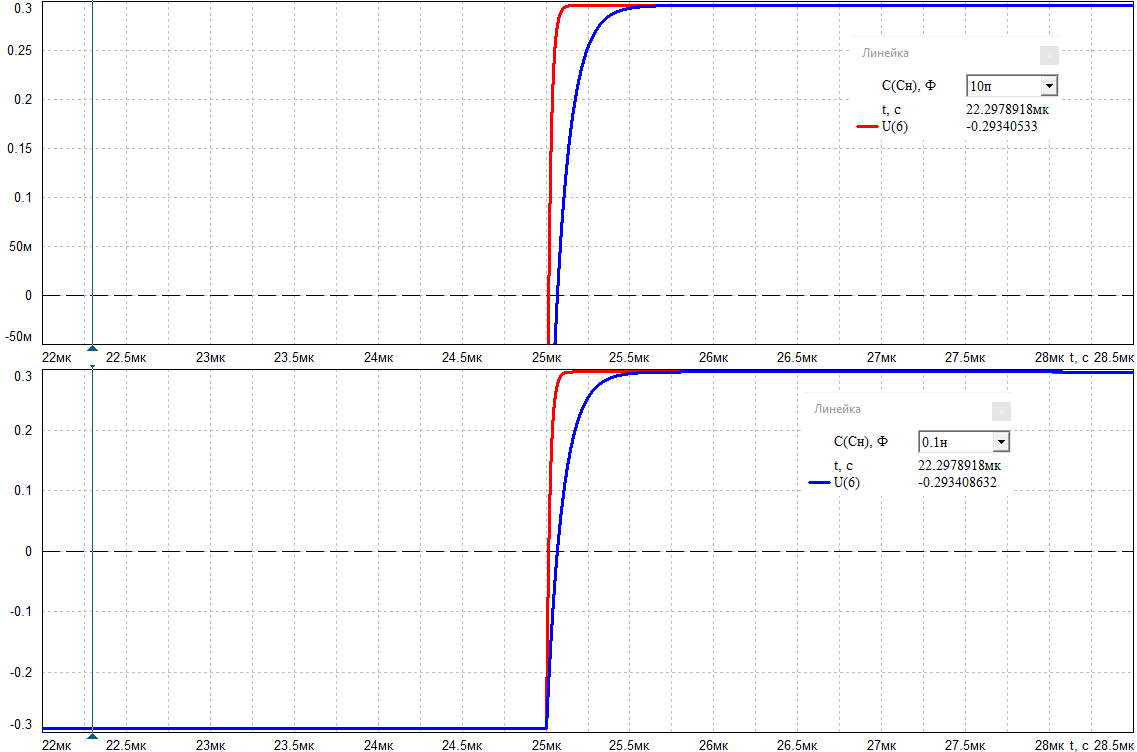

3.2.6. Определение влияния на ачх и пх емкости нагрузки.
При CH = 10 пФ и 100 пФ
Таблица 6. Значения элементов схемы
е1 |
R1И |
Ср1 |
Rб |
h21 |
RЭ |
СЭ |
RК |
Ср2 |
R2Н |
мВ |
кОм |
мкФ |
кОм |
|
кОм |
мкФ |
кОм |
мкФ |
кОм |
5 |
0,1 |
10,0 |
4,7 |
100 |
0,297 |
1000,0 |
1,5 |
10.0 |
2 |
Вывод:
При увеличении емкости нагрузки АЧХ и ПХ изменились незначительно, увеличилась величина частоты верхнего среза.

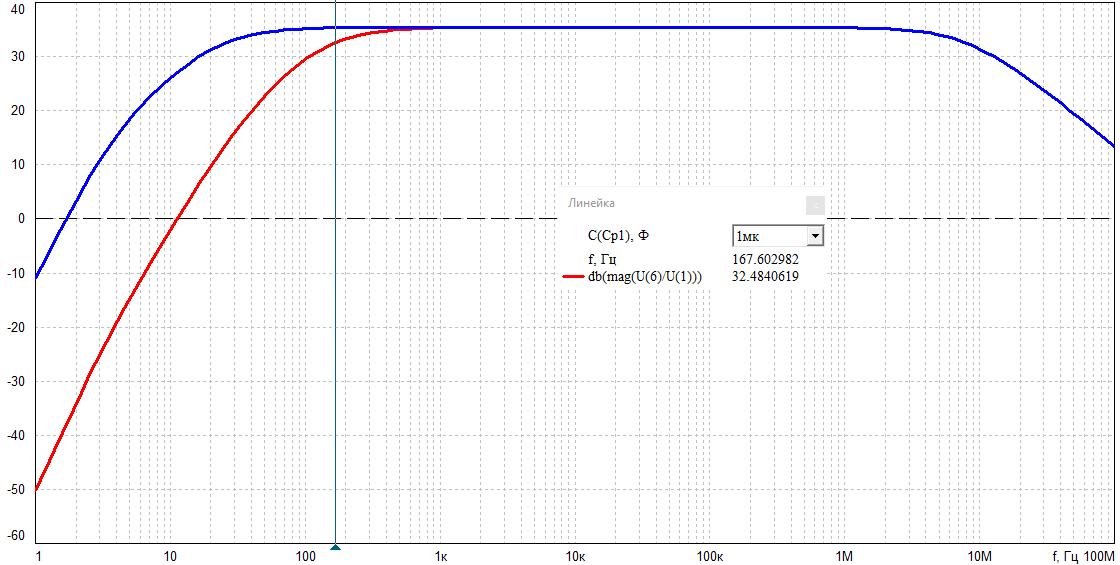

3.2.7. Определение влияния на ачх и пх изменений емкостей разделительных конденсаторов Ср1, Cр2 и блокировочного конденсатора Сэ .
Таблица 7. Параметры АЧХ и ПХ при изменении Cp1 и Cp2
Ср1=Ср2 |
КСКВ |
|
|
* |
Примечание
|
мкФ |
дБ |
кГц |
МГц |
% |
|
10.0 |
35,4 |
0,025 |
8,1 |
21 |
*tи =1 250мкс |
1.0 |
35,4 |
0,16 |
8,1 |
77 |
Вывод:
При уменьшении емкостей блокировочных конденсаторов Кскв не изменился, но сильно увеличилась частота нижнего среза, резко увеличился процент спада вершины.

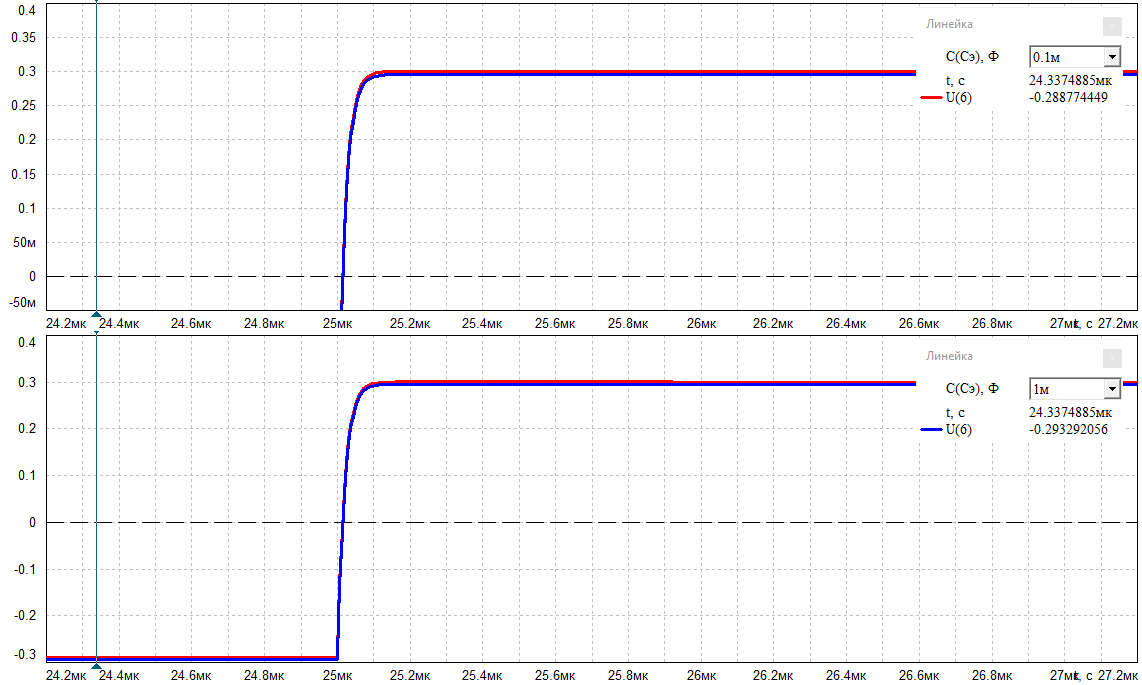

Влияние блокировочного конденсатора СЭ на характеристики каскада.
Для АЧХ: Cэ = 1000 мкФ и 10 мкФ
Для ПХ: Сэ = 1000 мкФ и 100 мкФ
Вывод:
При уменьшении значения блокировочного конденсатора, Кскв не изменилось, частота нижнего среза сильно увеличилась, увеличился процент спада вершины.

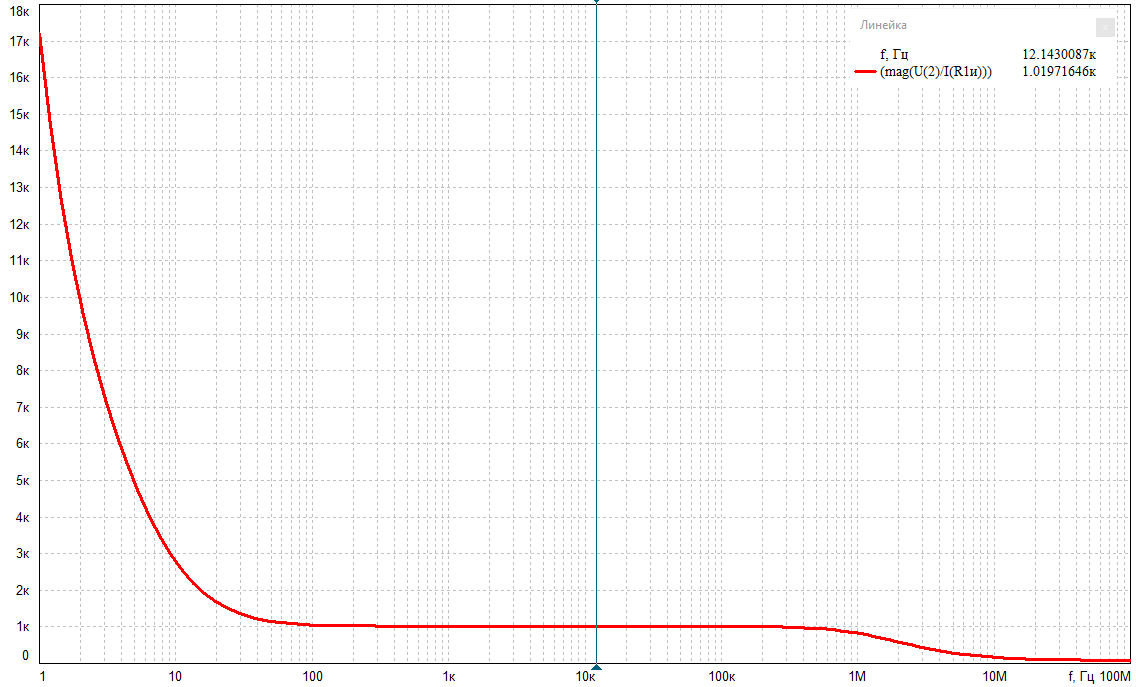

3.2.8. Измерение входного и выходного сопротивлений каскада оэ.
f0
=
=
=12,2
кГц
Rвх = 1,02 кОм

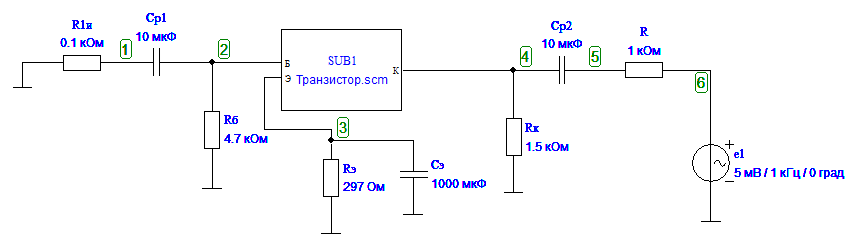

Рис. 1.11. Схема измерения выходного сопротивления усилителя
Rвых = 1,45 кОм
Вывод
В ходе лабораторной работы были изучены свойства усилительного каскада с Общим Эмиттером (ОЭ) в режиме малого сигнала; выполнены анализ в частотной и временных областях; исследованы свойства каскада при изменении сопротивления источника сигнала, нагрузки и элементов схемы; определены входное и выходное сопротивления каскада.
