ЛАБОРАТОРНАЯ РАБОТА № 6.
ИССЛЕДОВАНИЕ ПЕРЕХОДНЫХ ПРОЦЕССОВ В НЕРАЗВЕТВЛЕННЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ
ЦЕЛЬ РАБОТЫ
Экспериментальное исследование апериодических и
колебательных переходных процессов в линейных электрических
цепях первого и второго порядков и сопоставление
экспериментальных результатов с предварительно рассчитанными
параметрами.
Задание 1:
Согласно варианту в RL цепи:
С = int(100/19) =5 мкФ = 5 * 10 ^-6 Ф;
L = 10int(100/19) = 10 * 5 = 50 мГн = 5 * 10^-3 Гн;
= 7,9 * 10^-5
Так
как
(Предельный случай), то:

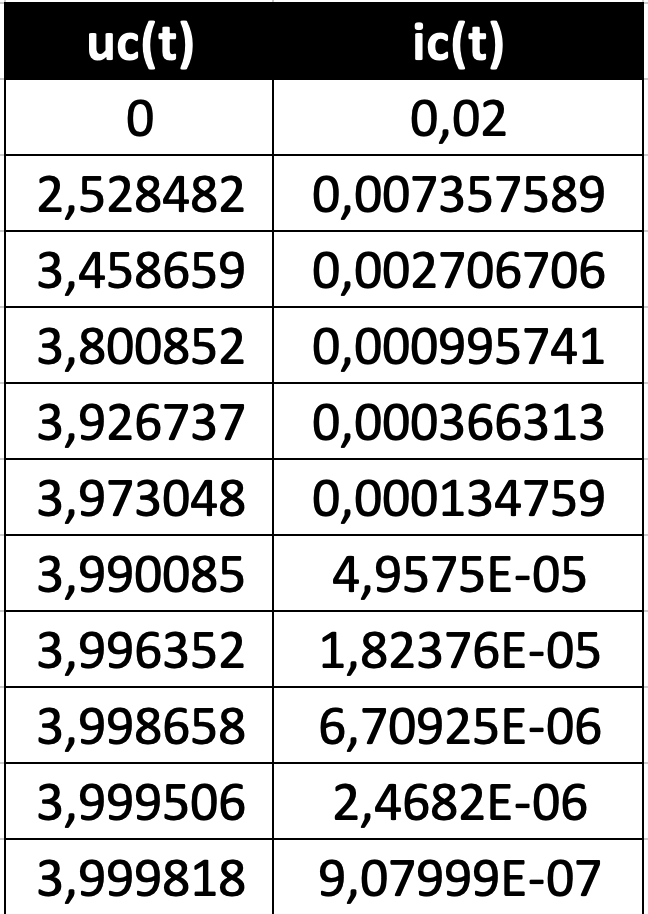

Рассчитаем
значения в точках
:
Графики этих функций, построенные в Excel:
Рассчитаем
при R
= 0,1*RКр;
R = 0,2*RКр

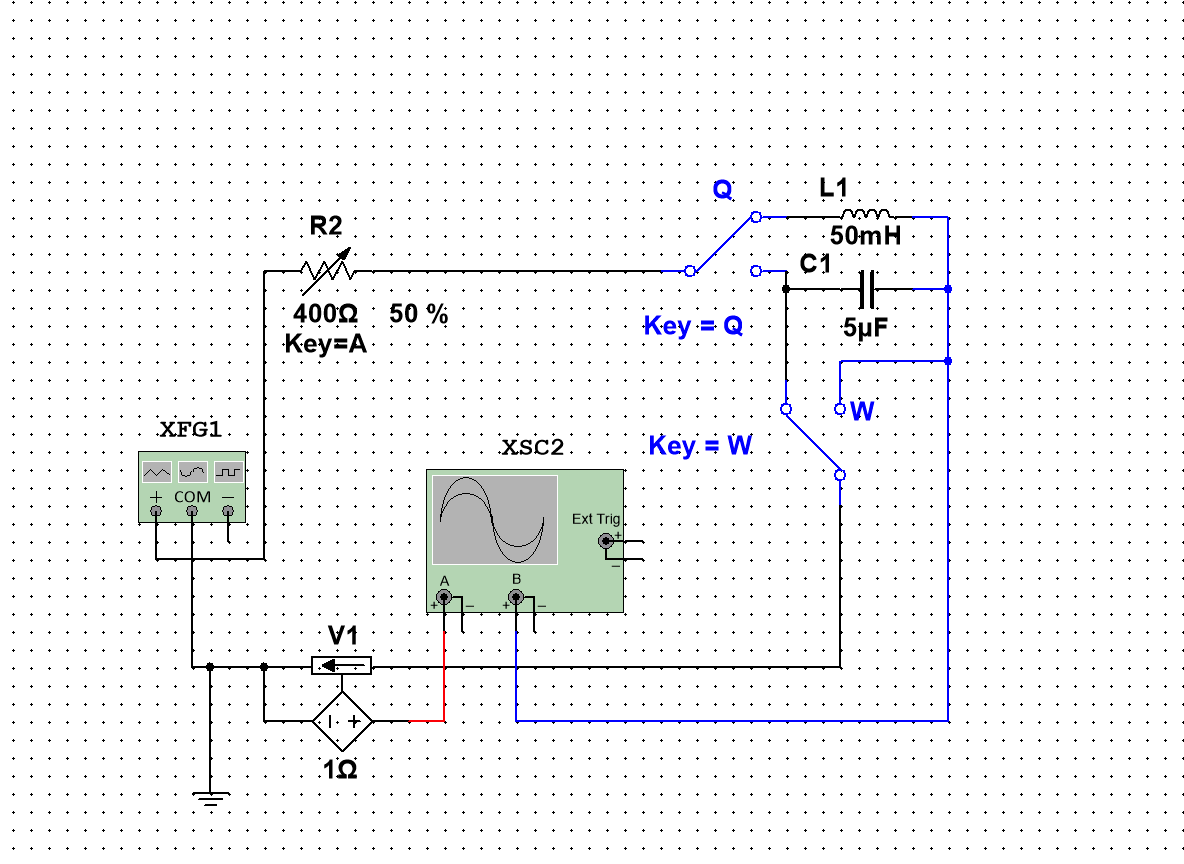

Схема цепи собранная в Multisim:

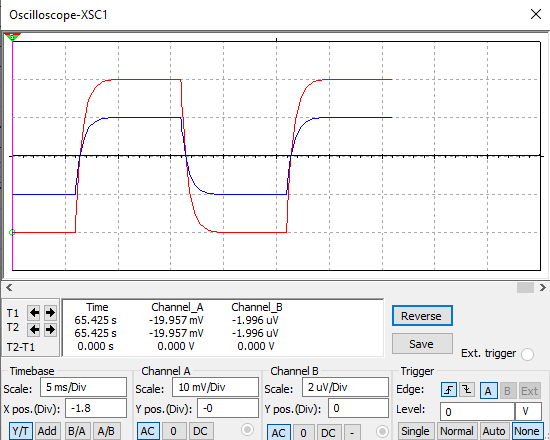

П
ри
указанном на изображении положении
ключей показания осциллографа:
Видно, что процесс – апериодический, угасает до следующего импульса.

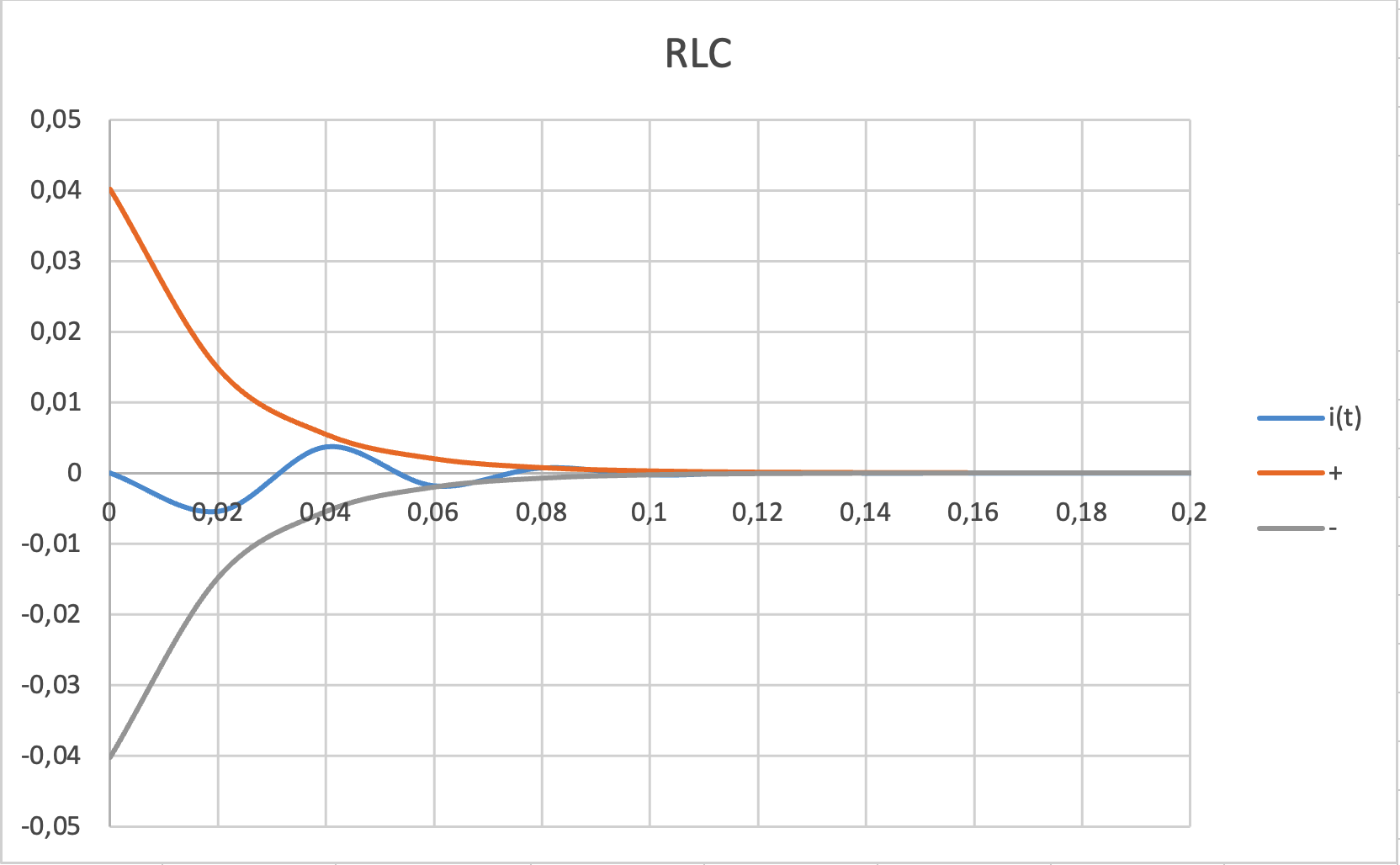

График
этого процесса, построенный по формуле

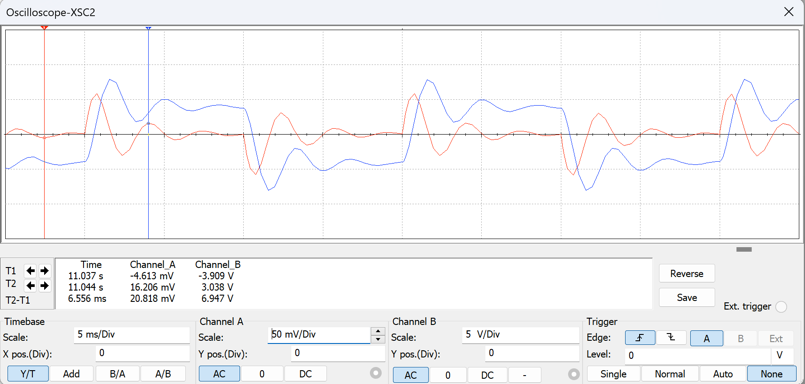

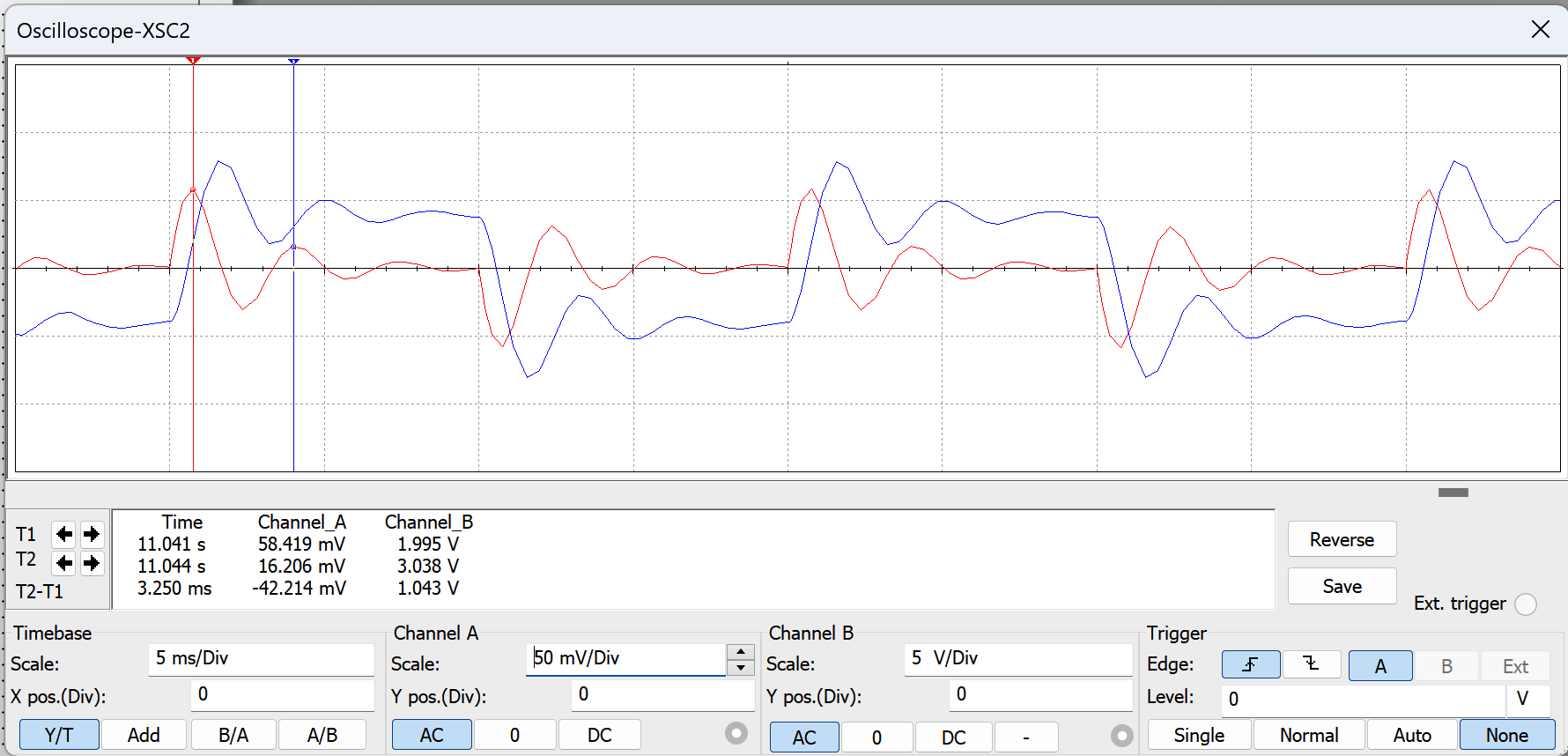

При уменьшении сопротивления до 0,2 RКр:

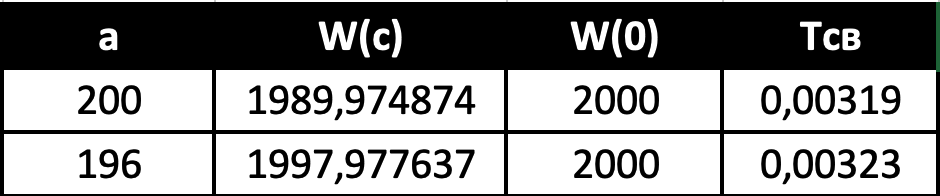

ТСВ
отсюда-3.25
мс;
Значения
близки к рассчитанным. Погрешность
обусловлена частотой импульсов
генератора, при которых новые колебания
начинаются до приведения системы в
равновесие (До нового импульса совершается
лишь 2 свободных колебания, а
).
Если ключ W перевести в правое положение напряжения на обоих линиях осциллографа будут совпадать (так как ветви сливаются):
