Министерство науки и высшего образования Российской Федерации

ФГБОУ ВО «Кубанский государственный технологический университет»

(ФГБОУ ВО «КубГТУ»)

Институт компьютерных систем и информационной безопасности.

Направление 10.03.01 Информационная безопасность.

Отчет по лабораторной работе №5

По дисциплине: «Электротехника»

На тему: «Исследование трёхфазных цепей, соединённых звездой и треугольником.»

Выполнил студент:

Руководитель работы:

Краснодар

Цель работы:

  1. Опытная проверка соотношений, связывающих напряжения и токи трёхфазных цепей при соединении приёмников звездой и треугольником

Задание №1:

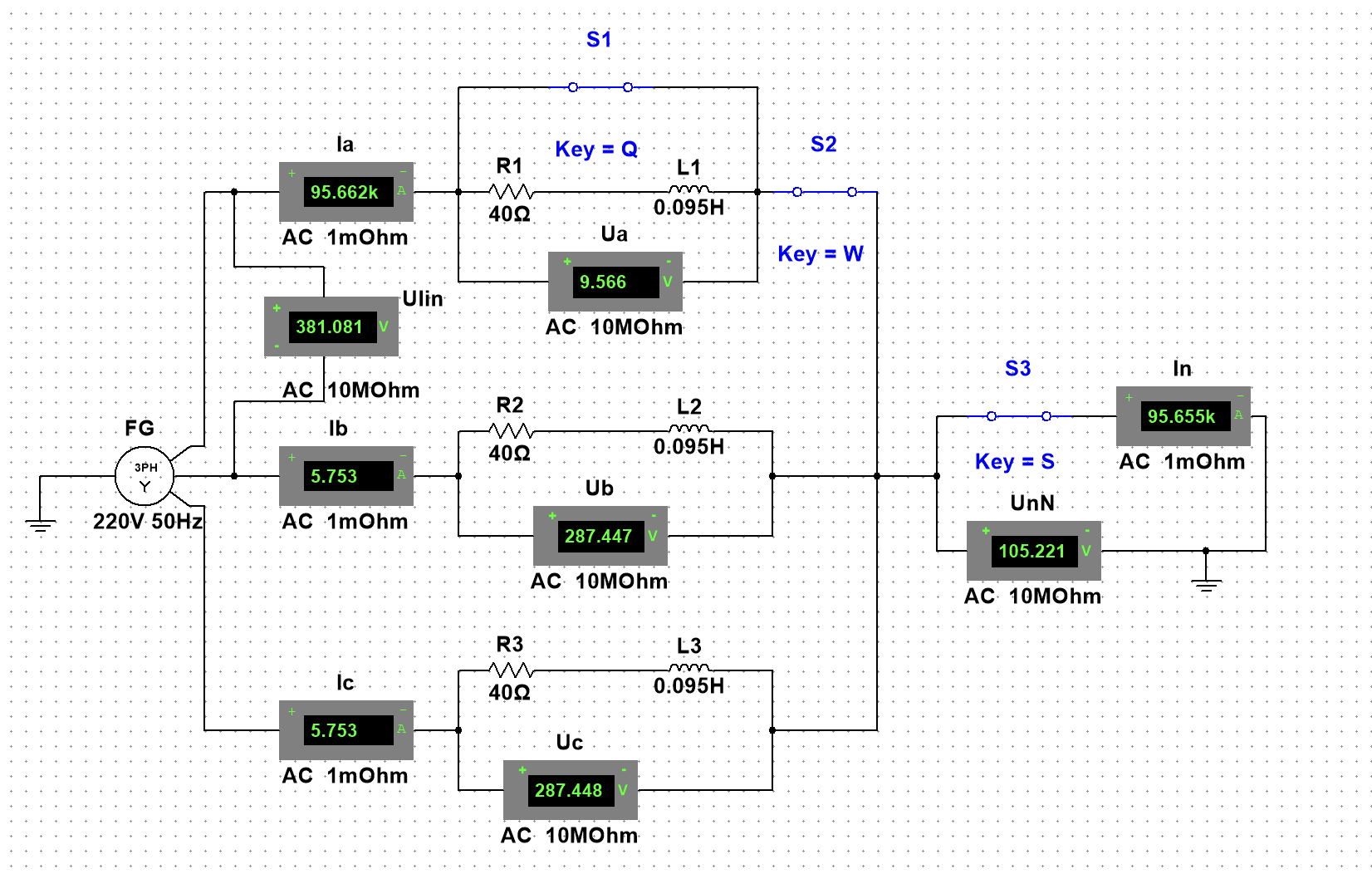

Построенная схема 4-проводной цепи в Multisim:

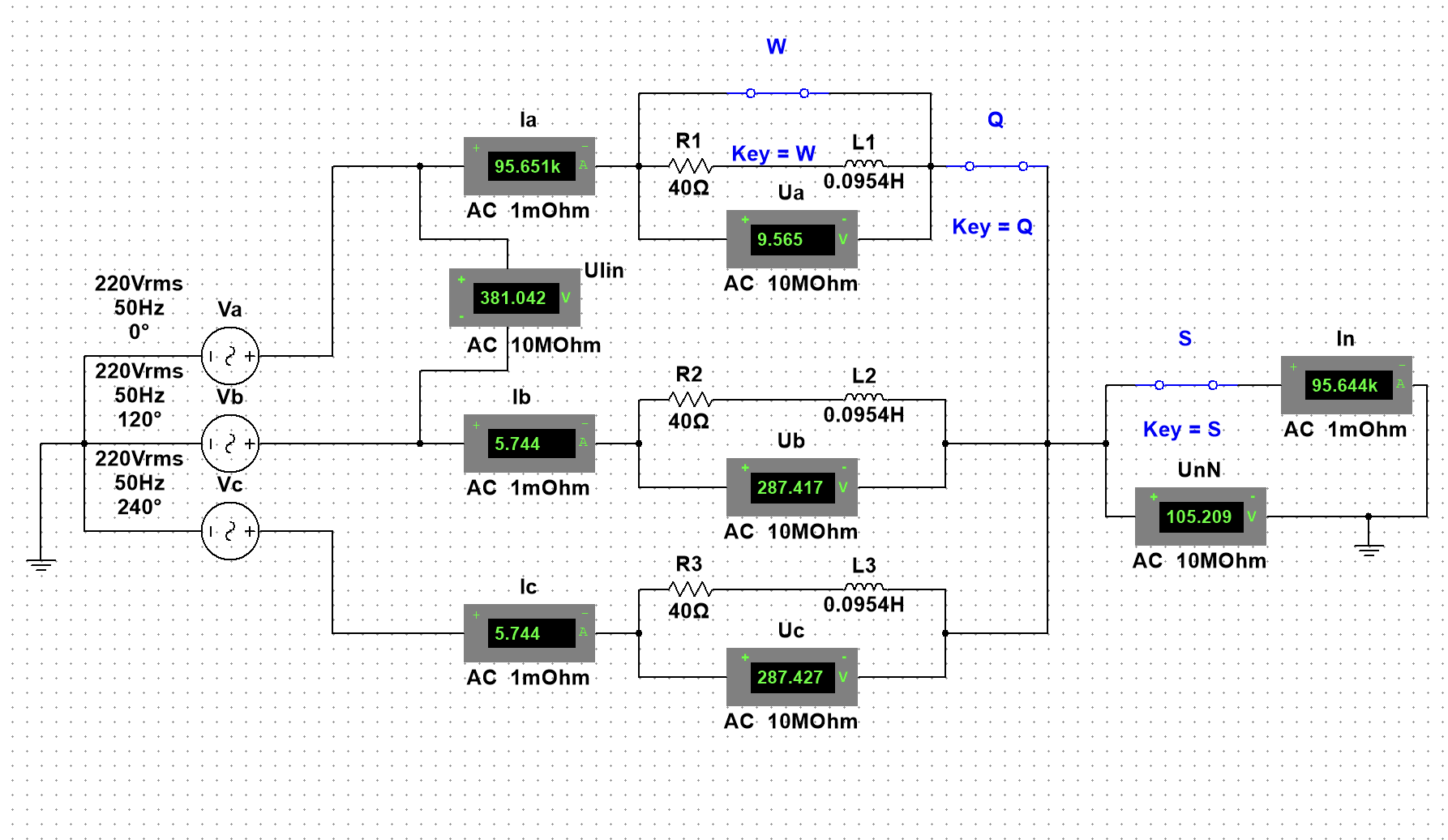

Построенная схема 3-проводной цепи в Multisim:

Показатели равны друг другу.

Вид цепи

Нагрузка

Измерено

,А

4-проводная

Равномерная (S,Q)

381

220

220

220

4.4

4.4

4.4

Неравномерная (S,Q)

381

220

220

220

0

4.4

2.5

1.2

0

3-проводная

Равномерная (Q)

381

219

219

219

0

4.3

4.3

4.3

0

Неравномерная (Q)

381

219

219

219

0

2.5

4.2

1.8

0

Неравномерная (XX)

381

0

190

190

110

3.301 u

3.8

3.8

1.1u

Неравномерная (КЗ)

381

1.3 m

381

381

219

13

7

7

2.2u

Задание 2:

Для неравномерной нагрузки с 4мя проводами:

Векторная диаграмма имеет вид:

Значение суммарного комплексного тока |Ia+Ib+Ic|=8.1 совпадает с током IN

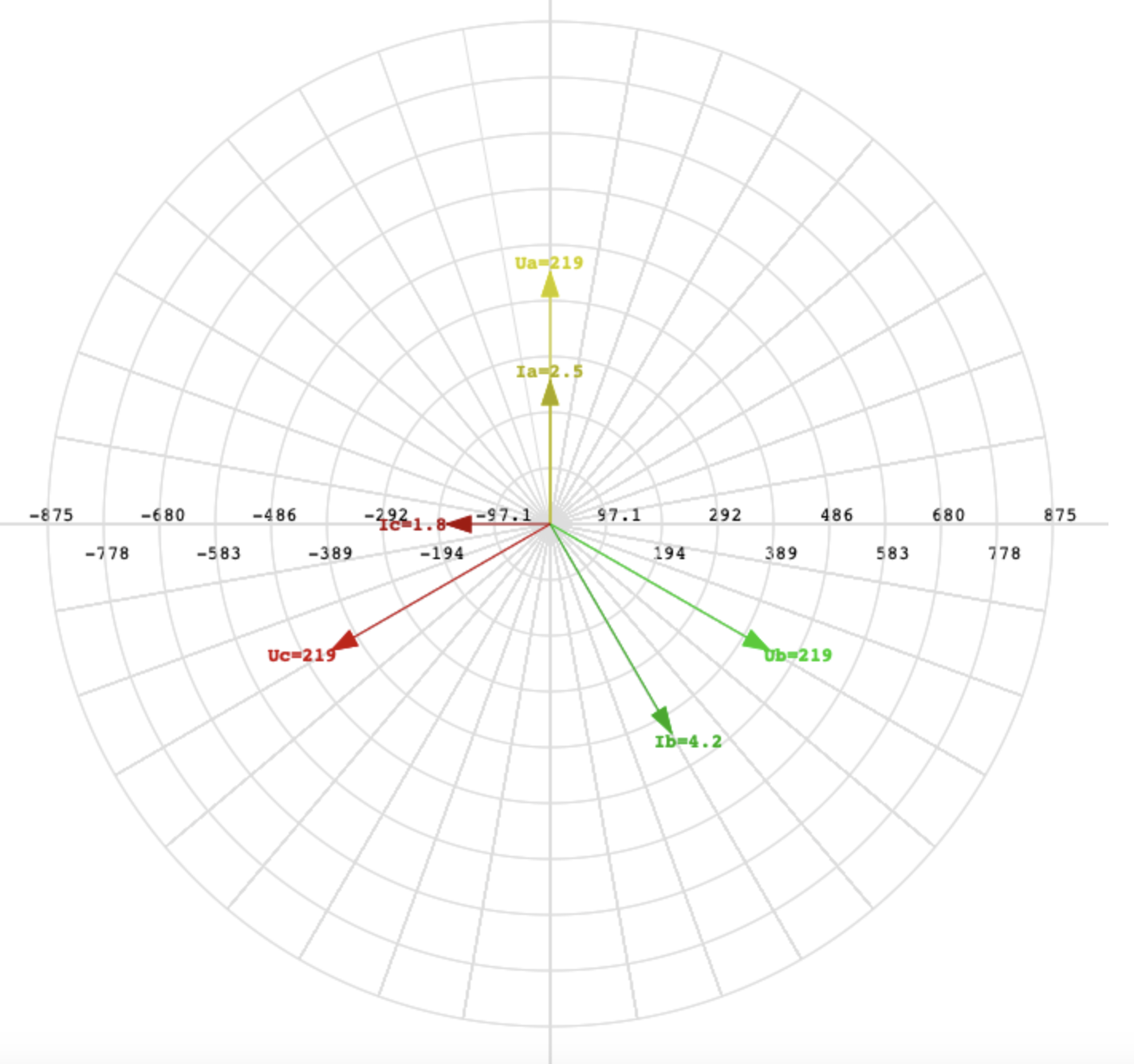

Для неравномерной нагрузки и 3х проводов фазы токов не изменяются:

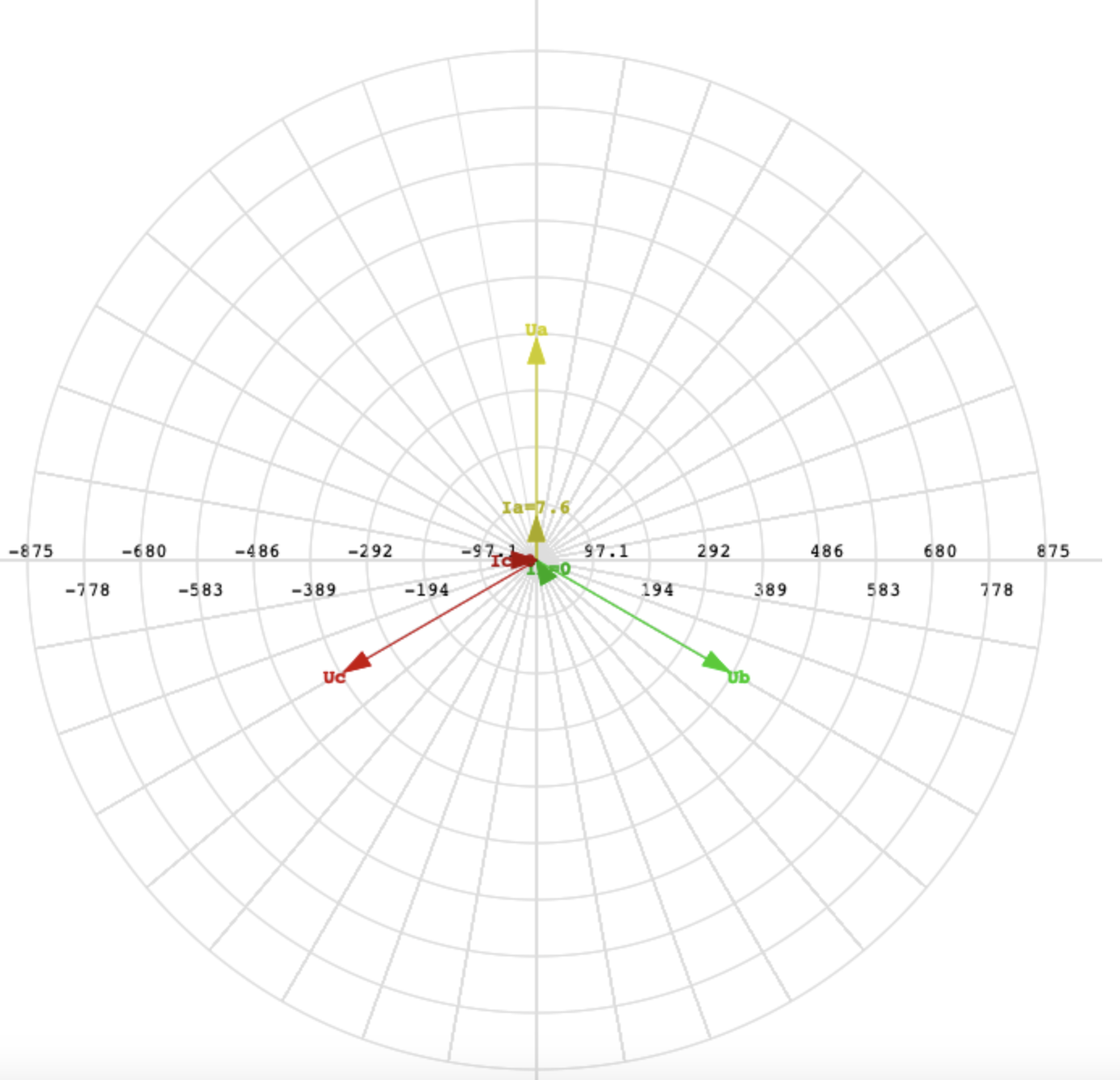

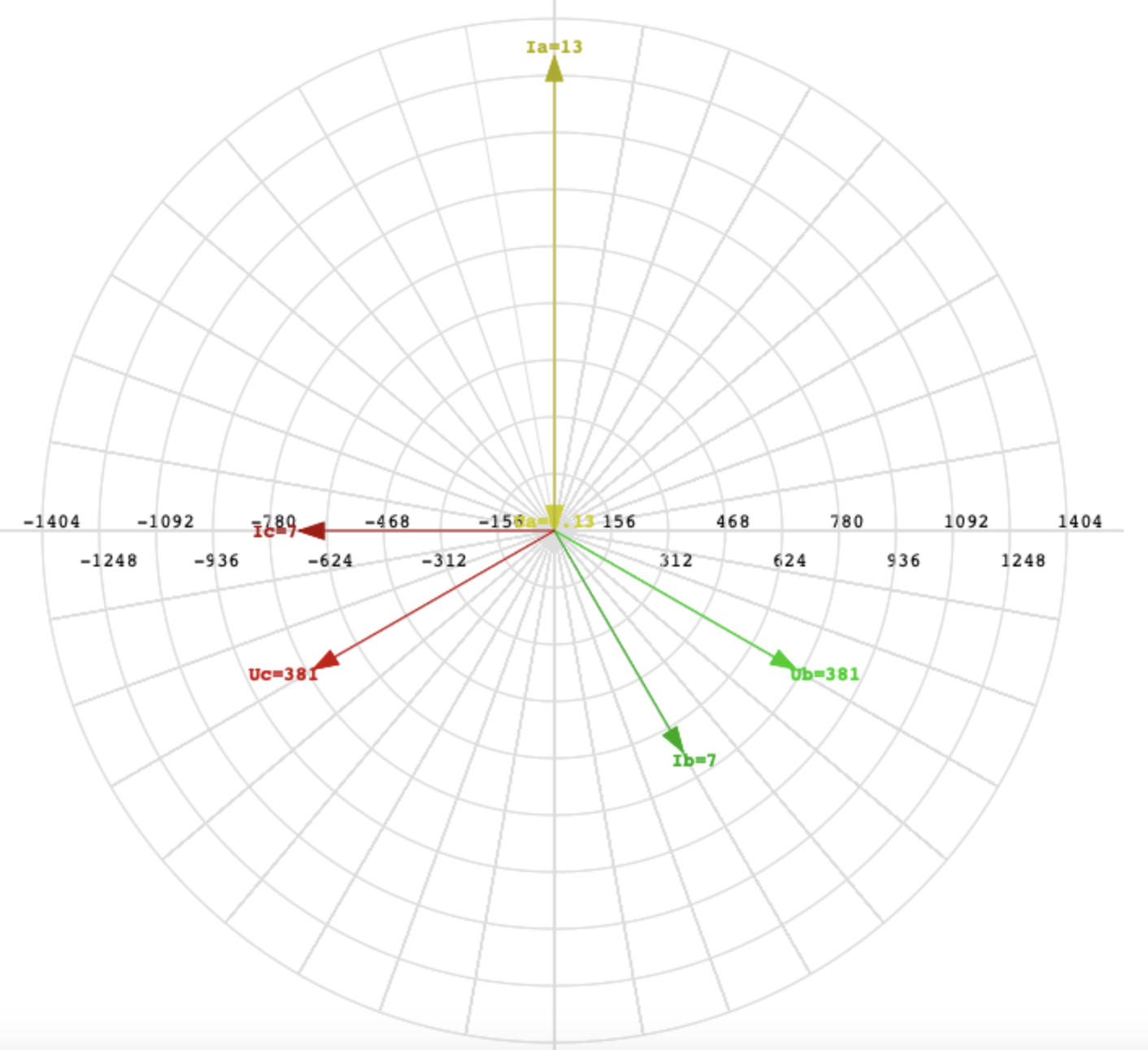

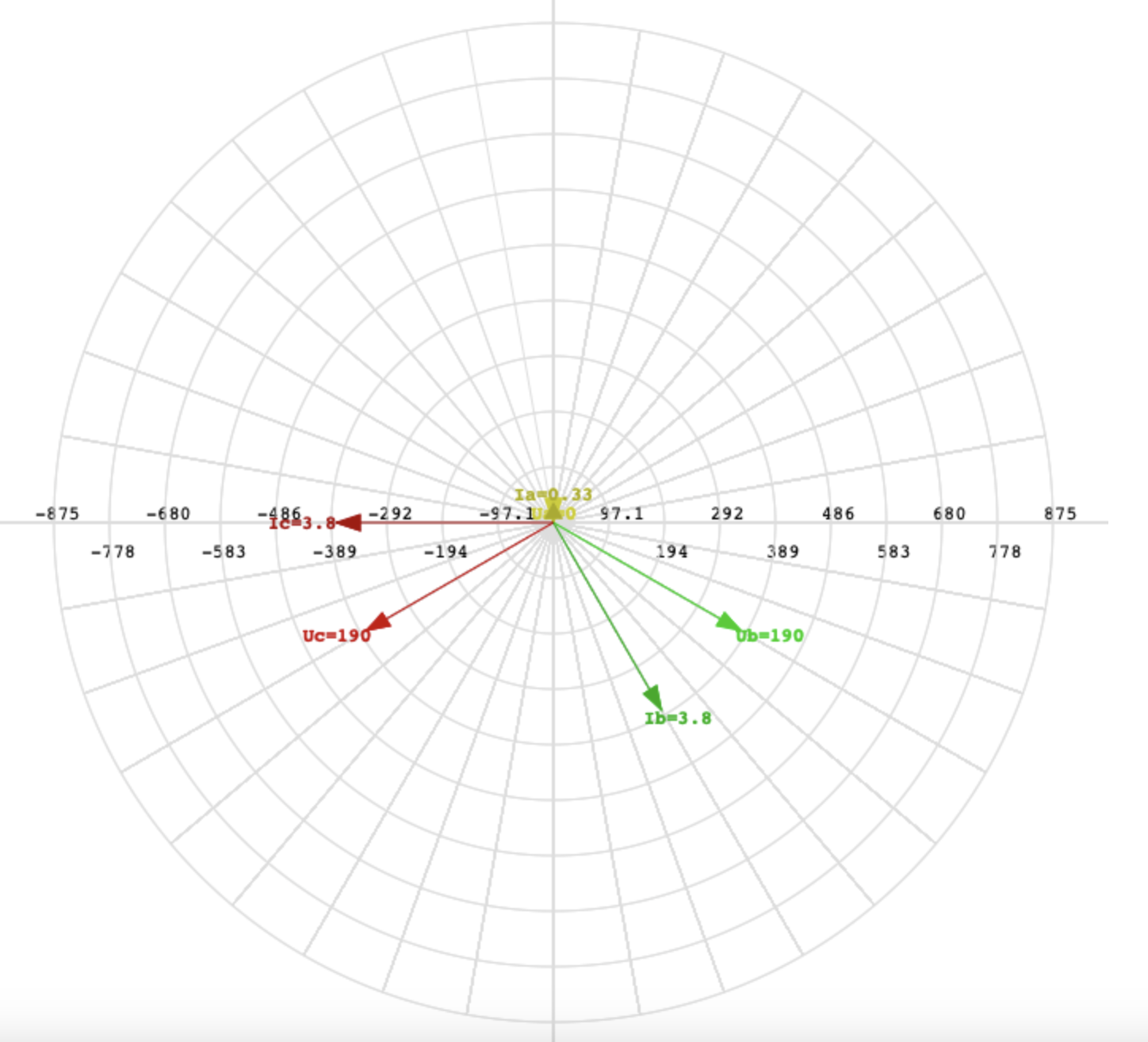

В режиме XX ток не течёт, а в режиме КЗ возрастает:

Задание 3:

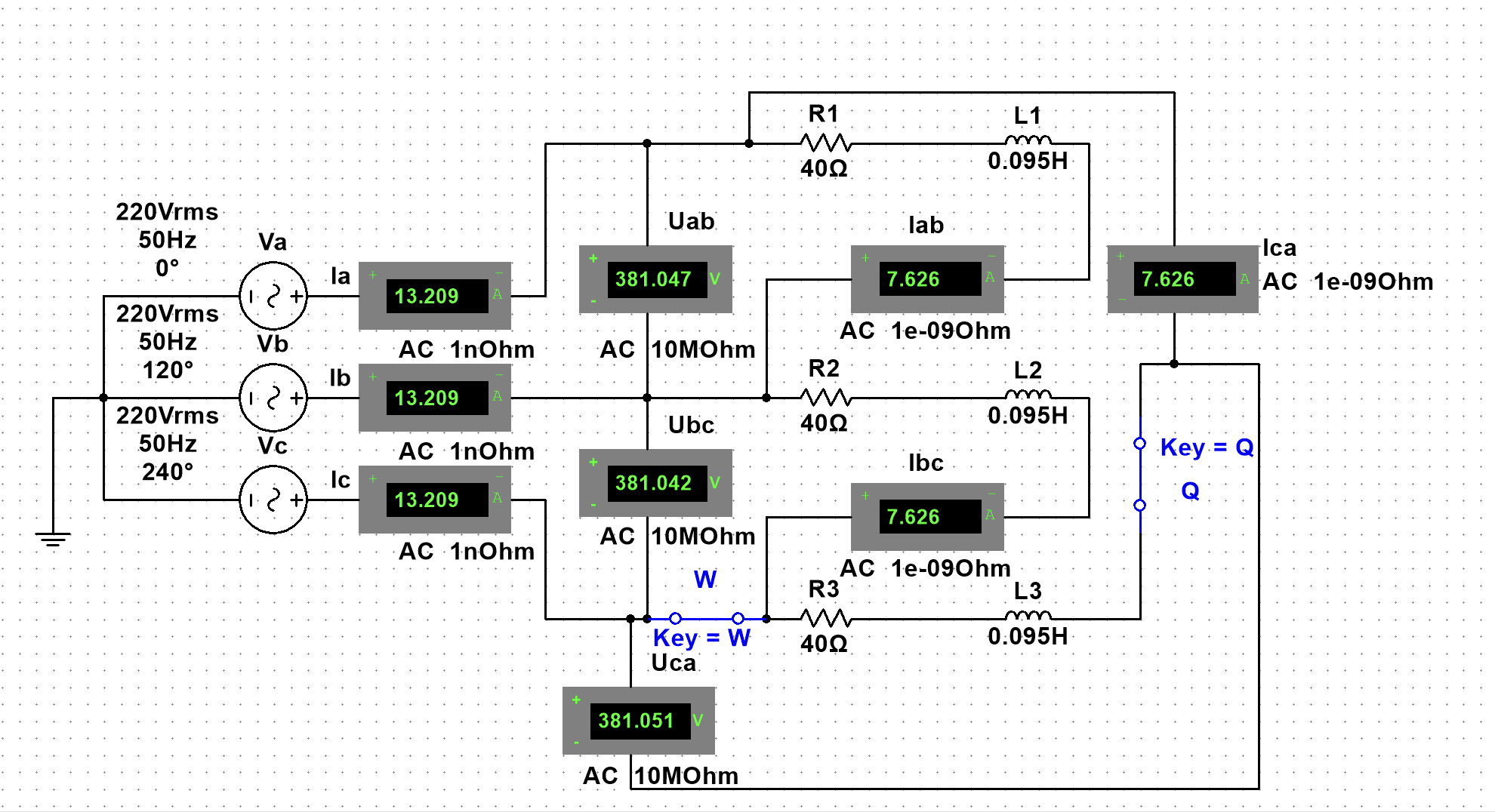

Цепь собранная по схеме звезда-треугольник:

Вид цепи

Нагрузка

Измерено

,В

,А

3-проводная: звезда-треугольник

Равномерная (Q,W)

381

381

381

13

13

13

7.6

7.6

7.6

Неравномерная (Q,W)

381

381

381

11

0

0

7.6

0

9.5

Неравномерная (W)

381

381

381

7.6

0

0

7.6

0

0.048m

Неравномерная (Q)

381

381

381

15

15

0.061m

7.6

7.6

7.6

Векторная диаграмма при неравномерной нагрузке имеет вид:

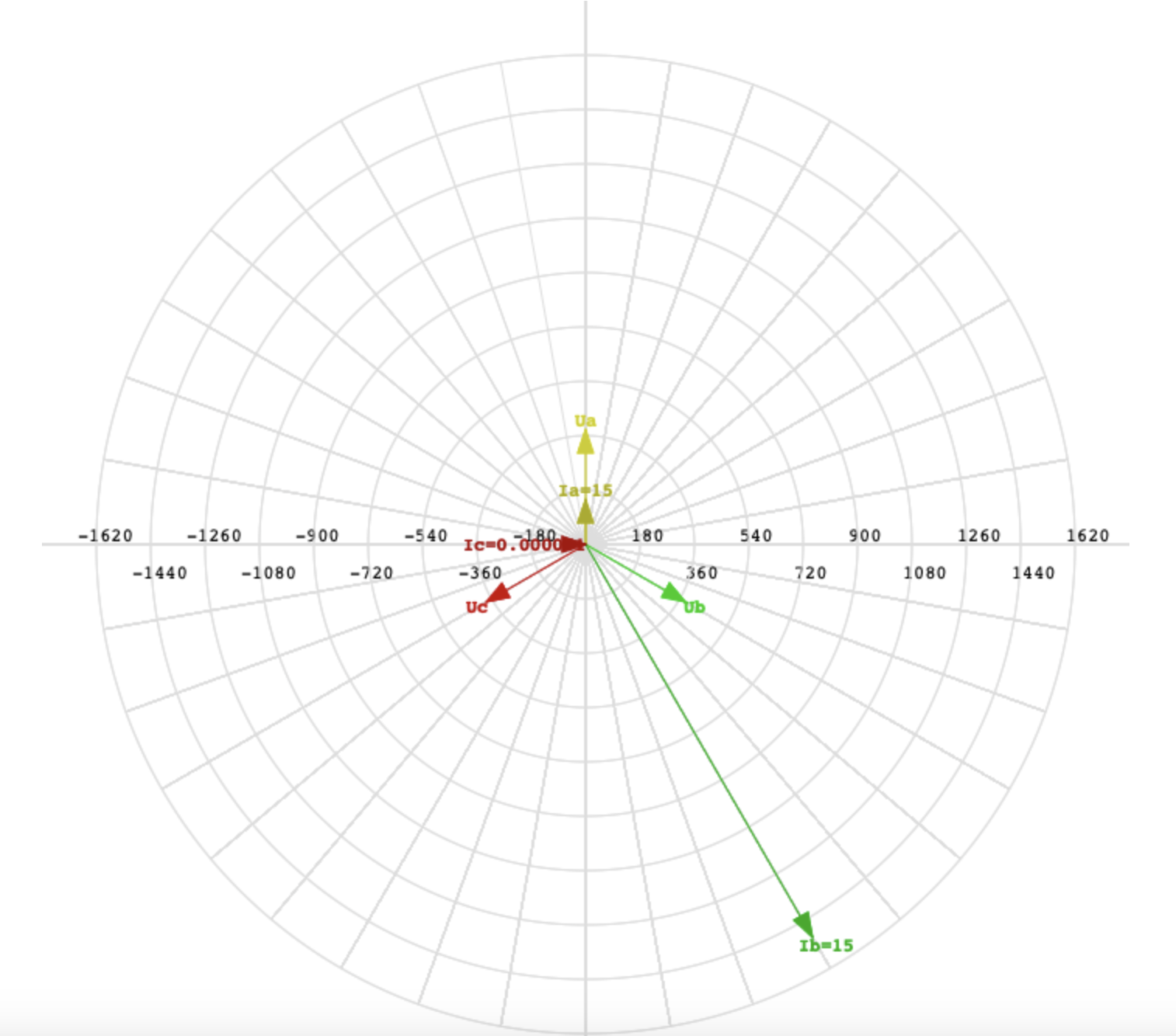

В режиме холостого хода (W замкнут) ток в фазе CA отсутствует, а при обрыве провода С (Q замкнут) значения токов оказались равны между собой, подобно цепи с равномерной нагрузкой:

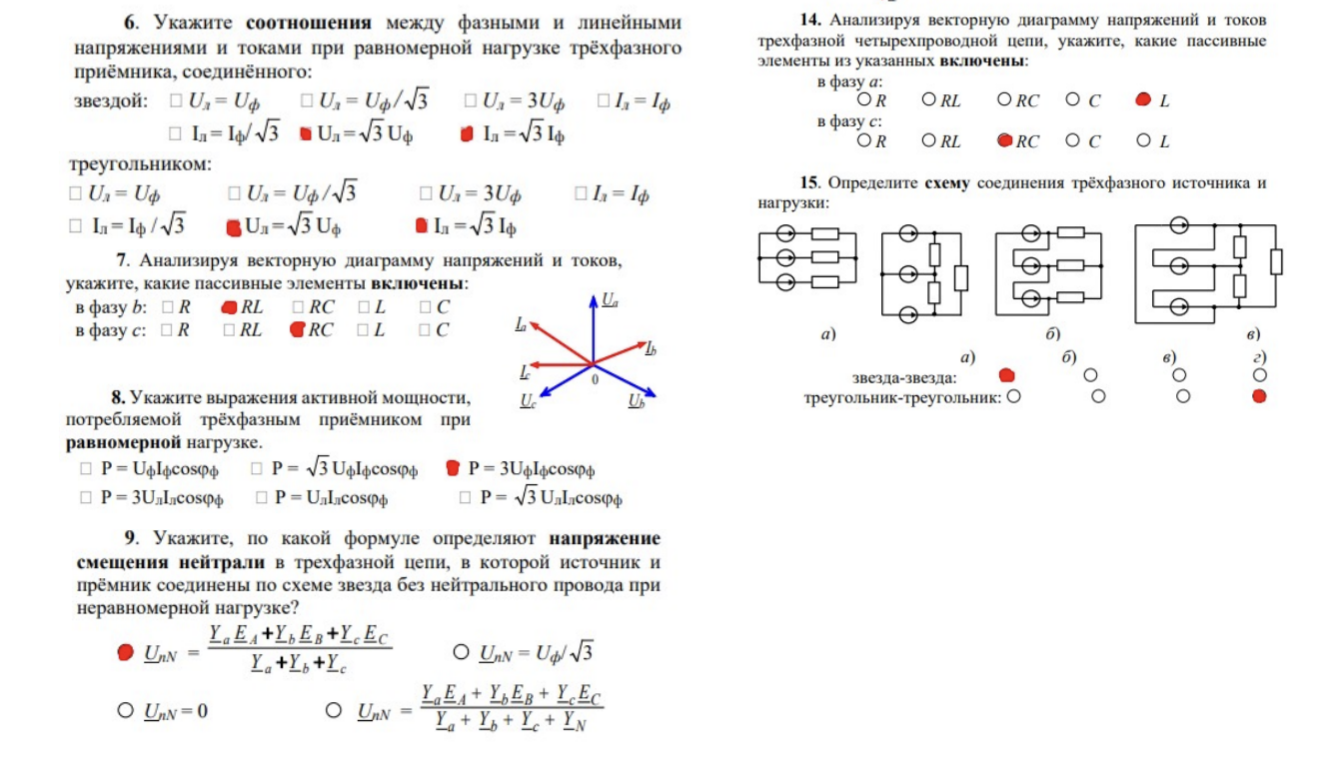

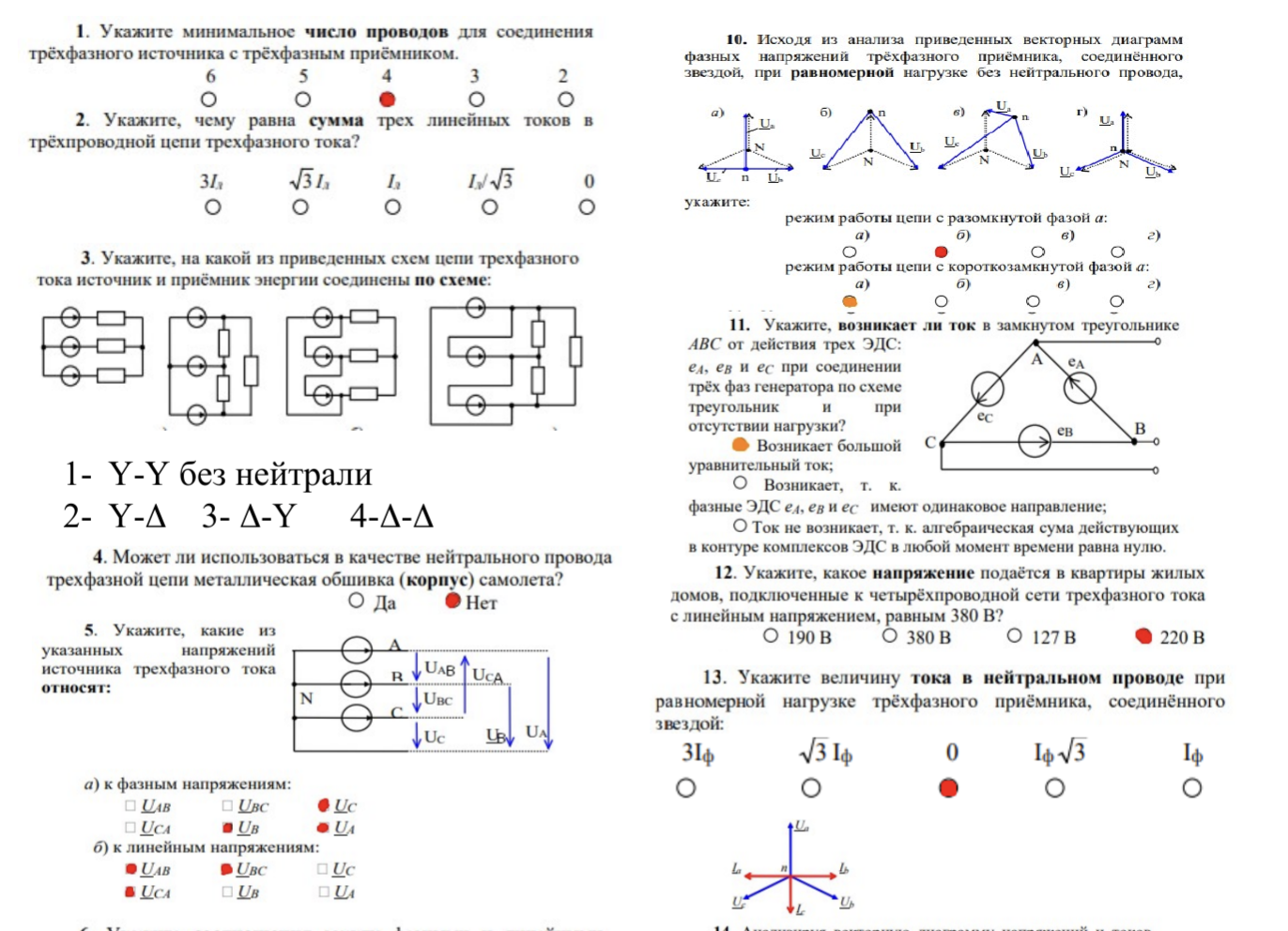

Тестовые задания:
