Министерство науки и высшего образования Российской Федерации

ФГБОУ ВО «Кубанский государственный технологический университет»

(ФГБОУ ВО «КубГТУ»)

Институт компьютерных систем и информационной безопасности.

Направление 10.03.01 Информационная безопасность.

Отчет по лабораторной работе №2

По дисциплине: «Электротехника»

На тему: «Исследование линейной цепи с двумя источниками постоянного напряжения.»

Выполнил студент:

Руководитель работы, профессор:

Краснодар

Цель работы:

  1. Экспериментальное исследование двухконтурной схемы цепи с двумя источниками постоянного напряжения.

Задание №1

Значения:

N = 20

ЭДС:

E1 = 5 + N = 5 + 20 = 25 В

E2 = 3 + N = 3 + 20 = 23 В

Rвт1 = 0.5 + int(N/8) = 0.5 + 2 = 2.5 Ом

Rвт2 = 2 + int(N/5) = 2 + 4 = 6 Ом

R = 10 + N = 10 + 20 = 30 Ом

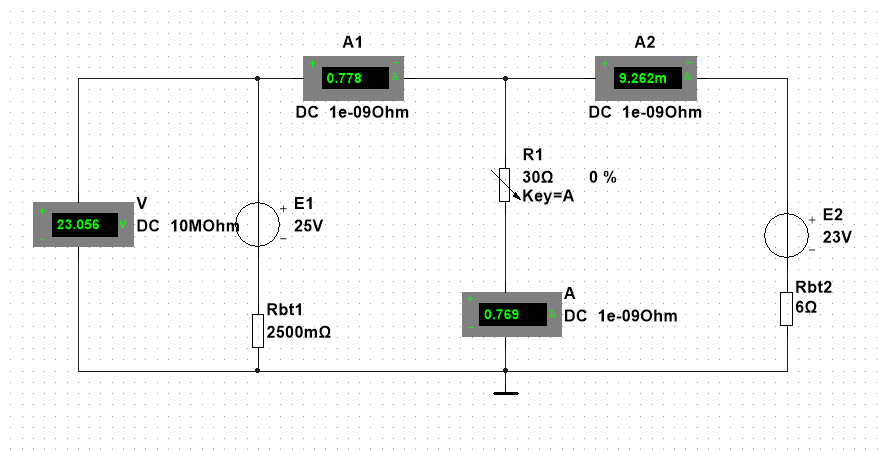

Схема:

По схеме, используем законы Кирхгофа и построим систему уравнений:

Рассмотрим первый узел:

I1 + I2 – I = 0 (Согласно первому закону Кирхгофа)

Рассмотрим контур E1,R:

I1*Rвт1 + I*R = E1 (Согласно второму закону Кирхгофа)

Рассмотрим контур E2,R:

I2*Rвт2 + I*R = E2 (Согласно второму закону Кирхгофа)

Составим систему(указав все токи):

I1 + I2 – I = 0

I1*Rвт1 + I2*0 + I*R = E1

I1*0 + I2*Rвт2 + I*R = E2

Поставим значения:

I1 + I2 – I = 0

I1*2.5 + I2*0 + I*30 = 25

I1*0 + I2*6 + I*30 = 23

Используя ElCalc, решим систему:

I1 = 0.777 A

I2 = -0.009 A

I = 0.768 A

Для разных значений сопротивлений были проведены аналогичные действия.

Формула для вычисления U1:

U1 = E1 – Rbt1*I1

Формула для вычисления мощности P:

P = I^2 * R

Таблица рассчитанных значений:

R, Ом

300

150

60

30

22.5

15

7.5

I1, А

0.292

0.348

0.514

0.777

0.945

1.263

2.095

I2, A

-0.211

-0.187

-0.119

-0.009

0.060

0.192

0.539

I, A

0.080

0.160

0.395

0.768

1.006

1.456

2.634

U1, В

24.27

24.13

23.715

23.057

22.637

21.842

19.762

P, Вт

1.92

3.84

9.361

17.694

22.770

31.799

52.034

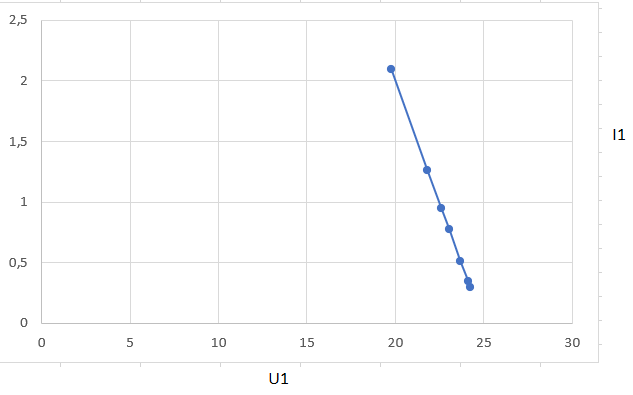

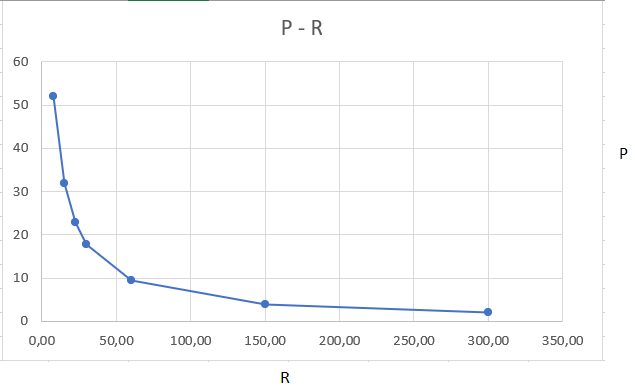

Задание №2:

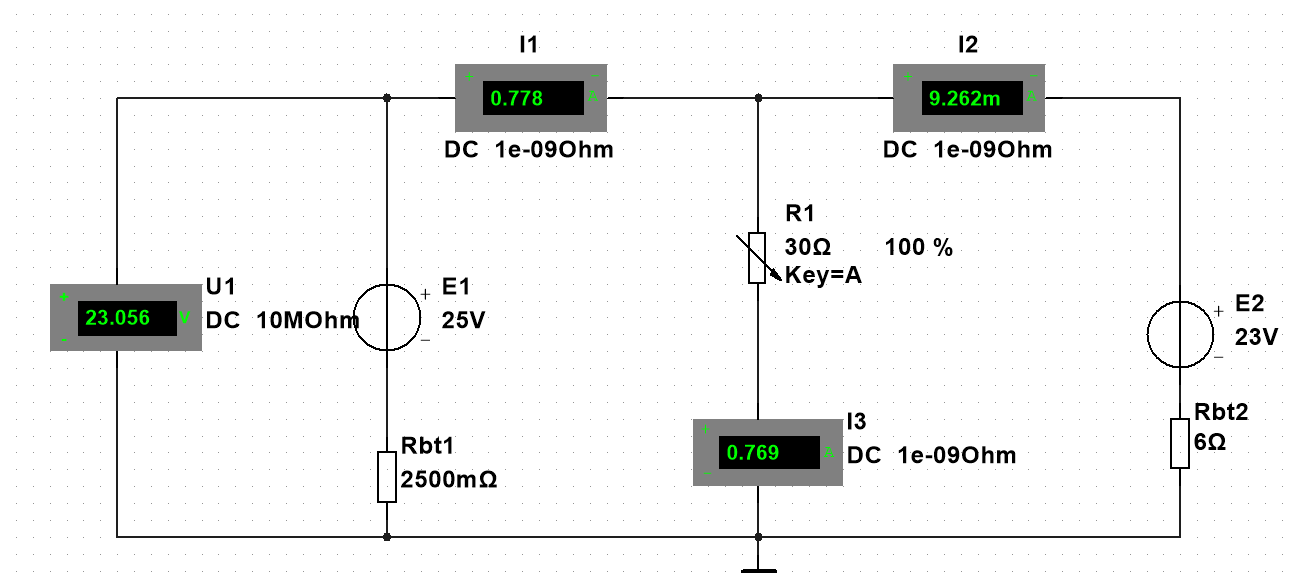

Построили схему в Multisim

Показания приборов при R = 30 Ом

U1 = 23.056 V

I1 = 0.778 A

I2 = 9.262 mA

I3 = 0.769 A

Задание №3:

Измерено при сопротивлении нагрузки R [Ом], равном:

Рассчитано при R

Токи ветвей, напряжение U1 и мощность P

Inf

(XX)

300

150

60

30

22.5

15

7.5

0

(КЗ)

30

I1, A

0.235

0.292

0.349

0.514

0.778

0.945

1.263

2.095

-

0.777

I2, A

0.235

0.212

0.188

0.119

0.009

-0.061

-0.193

-0.54

-

-0.009

I3, A

0

0.081

0.161

0.395

0.769

1.006

1.456

2.635

-

0.768

U1, В

24.412

24.269

24.128

23.714

23.056

22.636

21.842

19.762

-

23.04

P, Вт

0

1.965

3.884

9.367

17.73

22.771

31.801

52.072

0

17.6

Задание №4:

Тестовые задания:

  1. U10 = (E1/R1 + E2/R2) / (1/R1 + 1/R2 + 1/R)

  2. Уменьшилась ЭДС аккумуляторной батареи

  3. U=E

  4. 1 Ом

  5. 220 В
