Отчет по лабораторной работе №1

По дисциплине: «Электротехника»

На тему: «Измерение электрических величин и параметров элементов электрических цепей.»

Выполнил студент:

Краснодар

Цель работы:

  1. Ознакомиться с измерительными приборами, источниками питания и осциллографом программной среды моделирования.

  2. Изучить методы и приобрести навыки измерения тока, напряжения, мощности, угла сдвига фаз между синусоидальным напряжением и током, а также сопротивлений резисторов, индуктивностей индуктивных катушек и ёмкостей конденсаторов.

Задание №2:

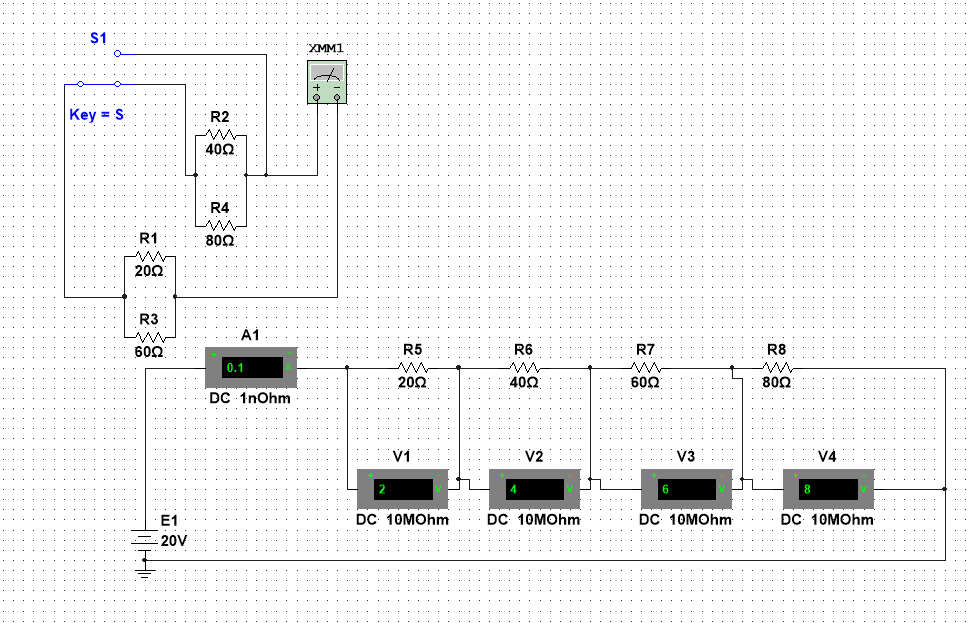

Значения: N = 20 Резисторы: R1 = R5 = N = 20 R2 = R6 = N*2 = 40 R3 = R7 = N*3 = 60 R4 = R8 = N*4 = 80 ЭДС: E1 = N = 20 Итоговая схема:

Компоненты: S1 – Переключатель, срабатывает на клавишу S R1,R2,R3,R4,R5,R6,R7,R8 – Резисторы XMM1 – Мультиметр A1 – Амперметр

V1,V2,V3,V4 – Вольтметры

E1 – ЭДС постоянного тока

Переключатель замыкает сеть либо на блоке параллельно соединённых резисторов R1,R3, либо на последовательно подключенных параллельно соединённых между собой резисторов R1,R3 и R2,R4

Если Переключатель находится в верхнем положении, тогда:

Это сопротивление можно также найти по формуле:

R1,R3 = R1*R3 / (R1+R3) = (20*60) / (20+60) = 1200 / 80 = 15 Ом

Это совпадает с измеренным значением

Если Переключатель будет в нижнем положении:

В таком случае, можно найти сопротивление R2,R4 следующим образом

Зная сопротивление R1,R3, можно вычесть из результата измерений мультиметра

R2,R4 = 41.667 – R1,R3 = 41.667 – 15 = 26.667 Ом – измеренное сопротивление R2,R4

Вычисляем по формуле: R2,R4 = R2*R4 / (R2+R4) = 40*80 / (40+80) = 3200 / 120 = 26.667 Ом

Это совпадает с замеренным сопротивлением резистора

Запуская симуляцию, во второй схеме мы получаем измеренные значения с амперметров и вольтметров

Вычисляем сопротивления резисторов по Закону Ома: I = U / R – Закон Ома R = U / I – Закон Ома, преобразованный для вычисления сопротивления

R1 = V1 / A1 = 2 / 0.1 = 20 R2 = V2 / A1 = 4 / 0.1 = 40 R3 = V3 / A1 = 6 / 0.1 = 60 R4 = V4 / A1 = 8 / 0.1 = 80

Измерено

R13, Ом

15

R24, Ом

26.667

U1, мВ

2

I1 = I, мА

0.1

U2, мВ

4

I2 = I, мА

0.1

U3, мВ

6

I3 = I, мА

0.1

U4, мВ

8

I4 = I, мА

0.1

Вычислено

R13, Ом

15 Ом

R24, Ом

26.667

R1, Ом

20

R2, Ом

40

R3, Ом

60

R4, Ом

80

Задание №3:

Значения:

N = 20 ЭДС: E = 5 + N = 5 + 20 = 25В

f = 1 кГц = 1000 Гц, при измерении индуктивности L катушки. f = 10кГц = 10000 Гц, при измерении ёмкости С конденсатора.

RA = 1 нОм

RV = 10 Мом

R1 = 25 Ом

R2 = 10 Ом

L = 5 + int(N/5) = 5 + int(20/5) = 5 + 4 = 9 мГн

C = 1 + int(N/10) = 1 + int(20/10) = 1 + 2 = 3 мкФ

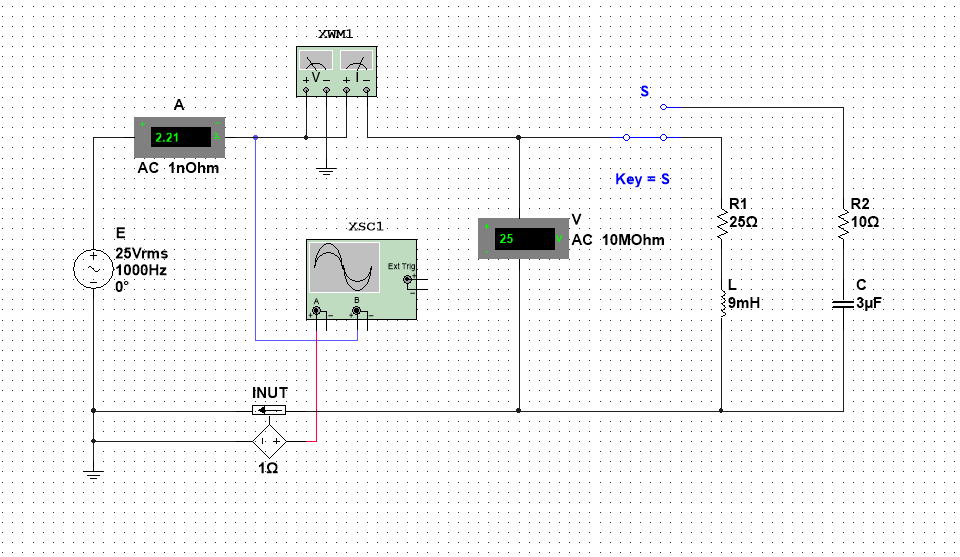

Итоговая схема:

В нижнем положении Переключателя, к источнику ЭДС подключена ветвь R1,L.

Значения угла сдвига фаз силы тока и напряжения можно найти используя показания осциллографа, либо показания Ваттметра, Амперметра, и Вольтметра.

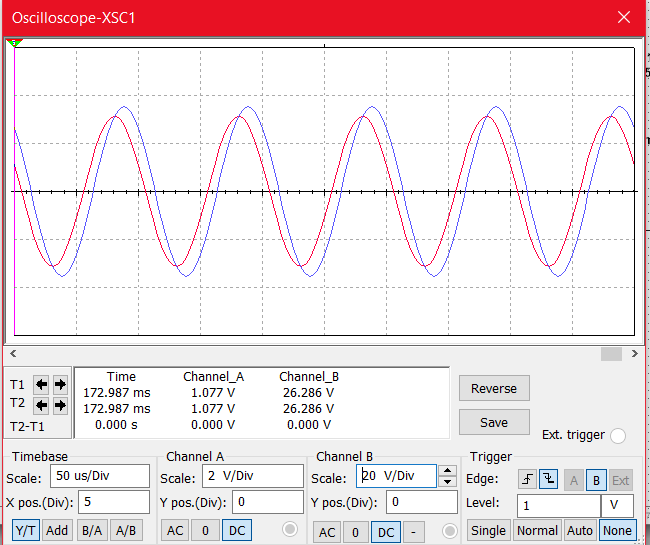

На панели осциллографа можно заметить что периоды силы тока и напряжения равны 1мс (на ЭДС выставлена частота 1 кГц)

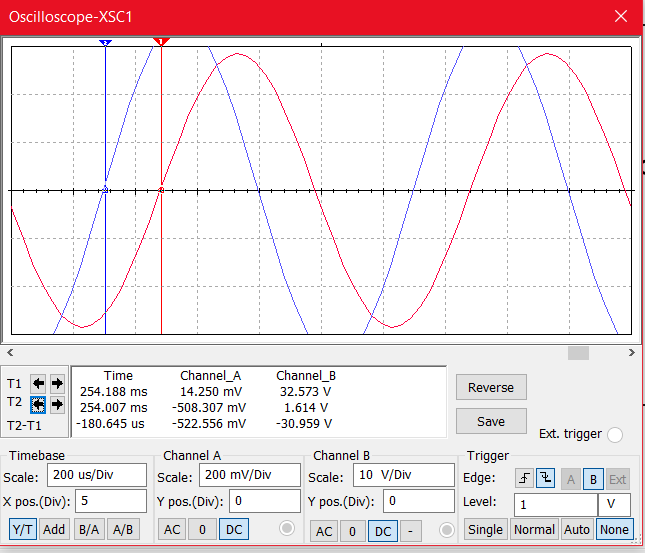

Время, за которое сила тока опережает напряжение ∆t = 0.180 мс

Находим по формуле:

Измеренное:

φ1=arctg(XL/R1)=arccos(P1/U*I1)=arccos(4.065/25*0.403)=arccos(0.403)=1.15 рад Вычисленное:

φ1=2*π*∆t/T=2* π*0.180=1.13 рад

Значения практически совпадают

Отсюда можно найти индуктивное сопротивление XL:

XL=R1*tg(∆φ1)=25*tg(∆φ1)=25*tg(1.13)=25*2.11=52.75

Тогда индуктивность катушки L найдём по формуле:

L = 10^3*XL/2*π*f = 1000*52.75/6.28*1000 = 8.39 мГн

Значения тоже практически совпадают

Переключим ключ в верхнее положение, а в ЭДС выставим частоту – 10кГц

Результаты осциллографа

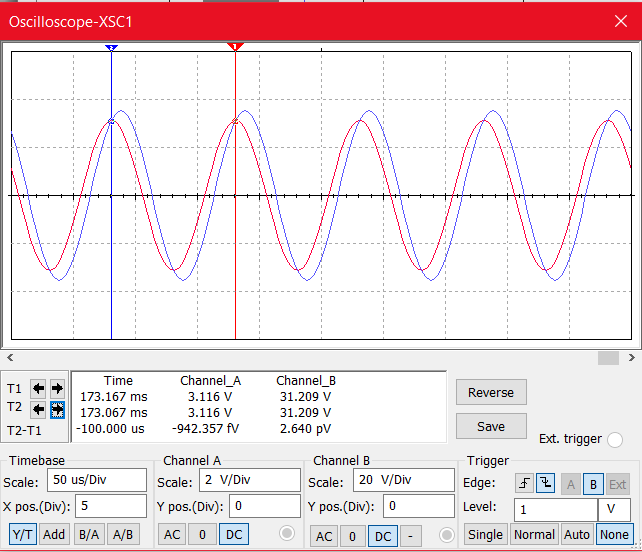

Период силы тока и напряжения – 0.1 мс

Время, за которое сила тока опережает напряжение - ∆t = -0.08 мс

Измеренное:

∆φ2 = arctg(-XC/R2)=-arccos(P2/U*I2)=-arccos(48.842/25*2.21)=-arccos(0.88)=-0.49 рад

Вычисленное:

∆ φ2=2*π*∆t=6.28*-0.08=-0.5 рад

Значения практически совпадают Из этой формулы можно получить сопротивление конденсатора

XC = - R2 * tg(∆φ2) = -10*tg(-0.5)=-10*-0.54=5.4 Ом

Ёмкость конденсатора:

C = 10^6/(2*π*f*XC)=10^6/6.28*10000*5.4=100/33.9=2.94 мКф

Расчёт остальных параметров:

Z полное:

Z1 = U/I1 = 25/0.403 = 62.03

Z2 = U/I2 = 25/2.21=11.3

R активное:

R1 = Z1*cos(φ1) = 62.03*cos(1.13)=62.03*0.42=26.05

R2 = Z2*cos(φ2) = 11.3*cos(-0.5)=11.3*0.87=9.8

X реактивное:

X1 = Z1*sin(φ1)=62.03*sin(1.13)=62.03*0.9=55.8

X2 = Z2*sin(φ2)=11.3*sin(-0.5)=11.3*-0.47=-5.31

Ветвь

Установлено

Измерено

Вычислено

E,В

f,кГц

U,В

I,мА

P,Вт

Φ, рад

Z,Ом

R,Ом

X,Ом

L,мГн

C,мкФ

R1L

25

1

25

0.403

4.065

1.13

62.03

26.05

55.8

8.39

-

R2C

25

10

25

2.21

48.842

-0.5

11.3

9.8

-5.31

-

2.94

Тестовые задания:

  1. 0.02 с

  2. Индуктивность катушки уменьшится в 4 раза

  3. 37 градусов

  4. 1 Ом

  5. 1.25 мс

  6. Вольтметр, амперметр и ваттметр или вольтметр, амперметр и измеритель разности фаз

  7. Отношение сопротивлений резисторов подобно отношению напряжений
