1.3 Общие допуски размеров
Предельные отклонения, не указанные непосредственно после номинальных размеров на чертеже, а оговоренные общей записью в технических требованиях чертежа, называются неуказанными предельными отклонениями. Такие отклонения используются для размеров низкой точности, то есть размеров несопрягаемых поверхностей в неответственных соединениях. До 01.01.04 использовался ГОСТ 25670–83, замененный межгосударственным стандартом ГОСТ 30893.1–2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками».
Общий допуск размера определяется предельными отклонениями линейных или угловых размеров, указанными на чертеже общей записью, то есть когда предельные отклонения (допуски) не указаны индивидуально у соответствующих номинальных размеров.
Стандарт при новом проектировании отдает предпочтение симметричным отклонениям, однако, учитывая опыт обработки деталей в машиностроении и ранее используемые принципы задания предельных отклонений, в приложении к стандарту даны дополнительные варианты задания предельных отклонений «в тело» детали. Неуказанные предельные отклонения допускается назначать односторонними «в тело» материала: для валов от нуля в минус – t, (h); для отверстий – от нуля в плюс + t, (Н).
Для длин, глубин, межосевых расстояний, радиусов общие допуски – симметричные ± t/2, (±IT/2). Числовые значения общих допусков даны в таблице 1.4.
Классификация конструктивных элементов деталей по трем группам показана на рисунке 1.3.
Общие допуски применяются:
- для линейных размеров (наружных, внутренних, межосевых расстояний, уступов, наружных радиусов закруглений, размеров фасок );
- угловых размеров, включая прямые углы 90º;
- линейных и угловых размеров, получаемых при обработке деталей в сборе.
Общие допуски не применяются:
- для справочных размеров;
- номинальных (теоретически точных) размеров, заключенных в прямоугольные рамки.
Общие допуски установлены по четырем классам точности: точный (f), средний (т), грубый (с), очень грубый (v). При выборе класса точности следует учитывать обычную (экономическую) точность соответствующего производства и функциональные требования к детали.
В машиностроении получил широкое применение средний класс (т или 14 квалитет); в приборостроении и авиации – точный (f или 12 квалитет), для крупногабаритных изделий – грубый (с или 16 квалитет), а также очень грубый (v или 17 квалитет).
Ссылка на общие допуски должна содержать номер настоящего стандарта и буквенное обозначение класса точности по данному стандарту.
Варианты задания общих допусков по среднему классу точности:
1. Общие допуски по ГОСТ 30893.1–т;
2. ГОСТ 30893.1–т.

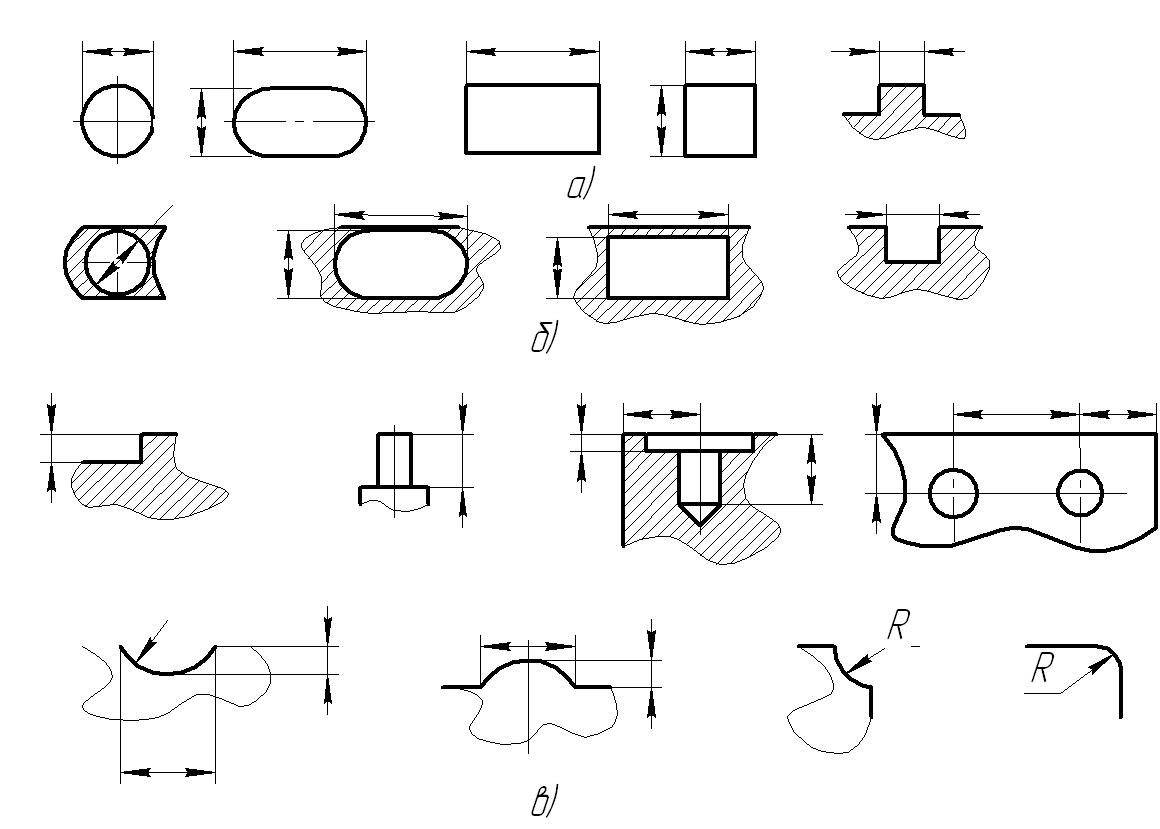

а – валы; б –отверстия;
в – элементы деталей, не относящиеся к отверстиям и валам
Рисунок 1.3 – Классификация конструктивных элементов деталей
Преимущества применения общих допусков:
- легче читаются чертежи;
- сокращается время работы конструктора;
- облегчается управление качеством, так как размеры с общими допускам контролируются только выборочно;
- упрощается работа служб снабжения и субподрядчиков по заключению договоров; так как видна обычная производственная точность.
При внедрении данного стандарта предприятию рекомендуется:
- определить путем измерений, какова для него производственная точность;
- контролировать выборочно размеры с общими допусками, чтобы убедиться, что производственная точность не отклоняется от первоначальной.
Выход размеров деталей за общий допуск не должен вести к их забракованию, если не нарушены функциональные требования к детали. Если для от дельных размеров необходимы меньшие или большие допуски, то соответствующие предельные отклонения необходимо указывать непосредственно у размера.
Таблица 1.4 – Общие допуски линейных и угловых размеров
по ГОСТ 30893.1–2002
Условное название классов точности |
Обозначение предельных отклонений |
Интервалы номинальных размеров (диаметров, длин или меньшая сторона угла), мм |
||||
До 6 |
Свыше 6 до 30 |
Свыше 30 до 120 |
Свыше 120 до 400 |
Свыше 400 до 1000 |
||
Точный (квалитет ≈ 12–й) f |
+t1, мм |
+0,1 |
+0,2 |
+0,3 |
+0,4 |
+0,6 |
–t1, мм |
–0,1 |
–0,2 |
–0,3 |
–0,4 |
–0,6 |
|
±t1/2, мм |
±0,05 |
±0,1 |
±0,15 |
±0,2 |
±0,3 |
|
Радиусов и фасок, мм |
±0,5 |
±1,0 |
– |
– |
– |
|
Углов в мин |
±1° |
±30' |
±20' |
±10' |
±5' |
|
Средний (квалитет ≈ 14–й) т |
+t2,мм |
+0,2 |
+0,4 |
+0,6 |
+1,0 |
+1,6 |
–t2,мм |
–0,2 |
–0,4 |
–0,6 |
–1,0 |
–1,6 |
|
±t2/2, мм |
±0,1 |
±0,2 |
±0,3 |
±0,5 |
±0,8 |
|
Радиусов и фасок, мм |
±0,5 |
±1,0 |
– |
– |
– |
|
Углов в мин |
±1° |
±30' |
±20' |
±10' |
±5' |
|
Грубый (квалитет
с |
+t3, мм |
+0,6 |
+1,0 |
+1,6 |
+2,4 |
+4,0 |
– t3, мм |
–0,6 |
–1,0 |
–1,6 |
–2,4 |
–4,0 |
|
±t3/2, мм |
±0.3 |
±0,5 |
±0,8 |
±1.2 |
±2,0 |
|
Радиусов и фасок, мм |
±1,0 |
±2,0 |
– |
– |
– |
|
Углов в мин |
±1°30' |
±1° |
±30' |
±15* |
±10' |
|
Очень грубый (квалитет ≈ 17–й) v |
+t4, мм |
+ 1,0 |
+2,0 |
+3,0 |
+5,0 |
+8,0 |
– t4, мм |
–1,0 |
–2,0 |
–3,0 |
–5,0 |
–8.0 |
|
± t4/2, мм |
±0,5 |
±1,0 |
±1,5 |
±2.5 |
±4,0 |
|
Радиусов и фасок, мм |
±1,0 |
±2,0 |
– |
– |
– |
|
Углов в мин |
±3° |
±2° |
±1° |
±30' |
±20' |
|
Примечания: 1. Для радиусов скругления и высот фасок номинальным размером от 0,5 до 3 мм установлены следующие предельные отклонения по классам: f и m – ±0,2; c и v – ±0,4. 2.Предельные отклонения угловых размеров заданы для номинальных длин меньшей стороны угла по следующим интервалам: до 10, свыше 10 до 50, свыше 50 до 120, свыше 120 до 400, свыше 400. |
