Руководство пользователя по Patran

Глава Основы MSC.Patran

2

•Запуск и выход из MSC.Patran

•Краткий обзор MSC.Patran

•Как работать в MSC.Patran

•Использование системы помощи (Help)

2.1. Запуск и выход из MSC.Patran

Чтобы зпустить MSC.Patran:

•Для работы вам понадобится компьютер с установленным MSC.Patran и

настроенной лицензией

•Запустите MSC.Patran,выбрав Start/Programs/Msc/MSC.Patran vx.x (или чаще -

можно кликнуть на иконку патрана на рабочем столе).

Окно MSC.Patran появится на верху экрана.

Чтобы выйти из MSC.Patran

•В меню File MSC.Patran выберите Quit.

MSC.Patran при выходе автоматически сохраняет все изменения, внесенные в базу данных.

При любых ошибках загрузки или открытия окна MSC.Patran обратитесь к системному администратору или к руководству по установке MSC.Patran (MSC.Patran Installation and Operations Guide, оно доступно по адресу www.mscsoftware.com Support, Training, Documentation.)

2.2. Краткий обзор MSC.Patran

Основной элемент пользовательского интерфейса MSC.Patran - это

графическое окно. При старте оно автоматически открывается и не содержит никакой информации о модеи (пустое). Выше и ниже этого окна расположены строка

меню, панель инструментов, кнопки приложений, командная строка и строка истории

сообщений (history). Справа от графического окна располагаются формы приложений, используемые в процессе создании модели.

2.3. Окно MSC.Patran

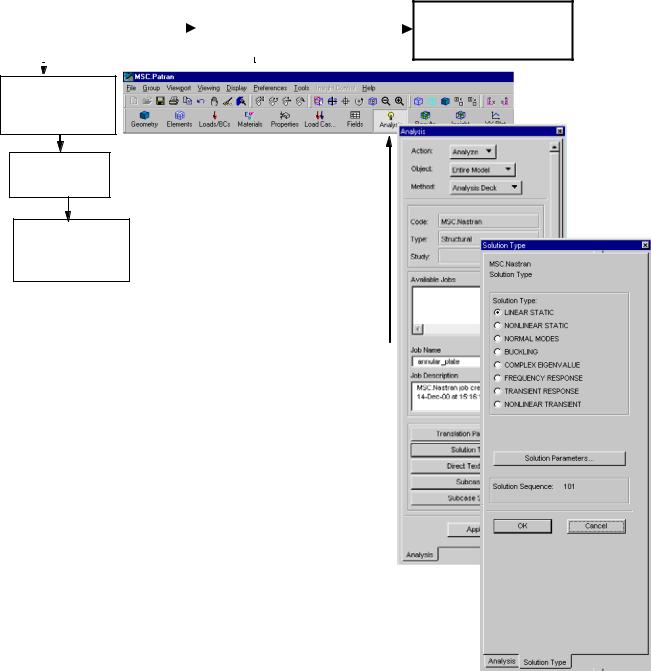

Строка меню, панель инструментов и кнопки приложений, показанные ниже,

образуют главную панель управления. Работа с ними осуществляется при помощи

ниспадающих меню, нажимаемых кнопок и всевозможных иконок. Также они показывают, что именно MSC.Patran делает сейчас и, в случае прерывания

операции, сообщают о причинах.

Цель этого параграфа - помочь вам быстрее начать использовать MSC.Patran.

За более детальной информацией обращайтесь к MSC.Patran Reference Manual.

Работа с графическими окнами

Вграфическом окне отображается вся модель или какая-то ее часть. При создании базы данных появляется постое окно, такое, как показано ниже.

Вверхней части окна отображается имя базы данных (в данном случае test.db), имя графичсекого окна (default_viewport), имя текущей группы (default_group)

ирежим отображения модели (Entity). Система координат в нижнем левом углу отображает ориентацию глобальных осей координат. Крестик (+) расположен в ее начале (точка с координатами {0 0 0}).

Графические окна в MSC.Patran можно передвигать и изменять их размер.

Чтобы передвинуть графическое окно

•Поместите курсор на заглавную строку окна.

•Нажмите кнопку мышки и переместите окно на новое положение.

Чтобы изменить размер графического окна

•Поместите курсор на границу или в угол окна.

•После появления двухсторонней стрелочки нажмите на мышку и измените

размер окна до желаемого размера.

В MSC.Patran нет ограничений на количество создаваемых графических окон.

Множественность окон позволяет одновременно выводить различные виды модели,

части модели, и результаты анализа.

Чтобы создать новое графическое окно

•В строке меню выберите форму Viewport/Create.

В окне MSC.Patran появится форма Viewport Create.

•Введите имя нового окна в строке New Viewport Name и нажмите Apply.

Исходное окно является окном по умолчанию, и каждое вновь создаваемое окно появляется в перечне Existing Viewports.

Строка Меню

Строка меню расположена прямо под заглавной строкой MSC.Patran. каждая

часть меню содержит ниспадающее подменю с дополнительными командами. Вид строки меню представлен ниже.

w File

При вызове MSC.Patran доступным является только менгю File; остальные меню становятся активными только после открытия базы данных. Меню File

отвечает за работу с различными файлами MSC.Patran, управляет файлами базы

данных, импортирует и экспортирует файлы,создает копии файлов, осуществляет выход из сессии и т.д.

w Group

Меню Group содержит опции по объединению геометрических (точки, кривые, поверхности, тела) и конечноэлементных (узлы, элементы, MPC) примитивов модели в группы. Затем содержимое этих групп можно домоделировать и обрабатывать. Например,можно объединить в одну группу конечные элементы из различных материалов. Или в целях просмотра результатов можно создать отдельные группы для отображения полей температур и напряжений в одной модели одновременно.

w Viewport

Графические окна используются для вывода частей модели или всей модели целиком. Каждое окно предоставляет свой независимый вид стационароной модели,

который определяют заданный набор параметров.

Меню Viewport используется для создани , редактирования, перемещения и

организации графических окон.

О том, как перемещать, изменять размер или сосздавать графические окна см. работа с графическими окнами (выше).

w Viewing

Меню Viewing содержит опции по управлению размером и ориентацией модели в графическом окне. Модель можно вращать, изменять ее размер, положение, тип проекции, менять масштабные множители и режущие плоскости

(clipping planes). Также по желаию можно менять плоскость обзора, позицию

наблюдателя, центр окна и фокальную точку.

Изменение вида никак не отражается на самой модели.

Изменение размера и позиции с помощью строки инструментов

Часто используемые изменения вида вынесены в качестве набора иконок в

строку инструментов. За дополнительной информацией по использованию строки

инструментов см.Функции изменения вида (стр. 17).

По мере построения модели MSC.Patran автоматически изменяет размер

графического окна при добавлении примитива, выходящего за пределы текущего

поля обзора. Окно изменяется так, чтобы в него попадали все примтивы текущей группы.

Дополнительно о меню VIEWING

Еще о вращениях вида модели

Вращать модель можно двумя способами: вокруг глобальных осей модели или вокруг осей экрана. Вращение может быть абсолютным (absolute) и относительным

(relative),как показано в следующей таблице:

Дополнительно о меню Display

По мере построения модели база данных постепенно переполняется геометрическими и конечноэлементными примитивами. Меню Display помогает организовать их удобное взаимное отображение на экране. В нем определяется, какие примитивы Вы хотите вывести на экран и как Вы хотите их вывести. Меню

Display также содержит дополнительные визуализационные средства, такие как отрисовка и стерание примитивов, подсветка и отображение меток.

Средства меню Display никак не влияют на основыне операции MSC.Patran. Они просто повышают степень удобства отображения модели.

Дополнительно о меню Preferences

В меню Preferences устанавливаются параметры, управляющие процессом

построения модели. В нем определяются глобальные параметры, значение которых

может быть изменено вотдельных приложениях. Например, при проведении операции выравнивания можно установить локальное значение параметра Global model tolerance. Однако вне данного приложение будет использоваться глобальное

значение параметра.

Поменять preference можно только внутри формы Preferences.

Дополнительно о меню Tools

Меню Tools выполняет операции, на которые у Вас есть лицензия (сюда не

включается операции выхода из MSC.Patran). Здесь также содержатся новые

добавленные средства MSC.Patran, которые используются по дополнительной цене. Если на какой-то модуль приложения нет лицензии, то соответствующая опция в

меню Tools будет затемнена; это означает, что ее нельзя выбрать.

Использование списков

Опция List оперирует со списками:

• Вы можете, например, создать список примитивов, в который входят все нулевые узлы.

Для создания списков можно комбинировать уже имеющиеся; например,со всеми узлами, равными определенному значению и со всеми элементами,

связанными с этим значением.

Над списками можно производить булевские операции.\

wHelp

Вменю Help можно получить детальную он-лайновую документацию по всем

средствам и инструментам MSC.Patran. Также в нем содержится описание функциональных клавиш,функций мышки и т.д.

Кнопки и формы приложений

В MSC.Patran существует несколько приложений, предназначенных для определенных задач. Расположение радио кнопок организовано так, чтобы в процессе проведения стандартного КЭ анализа по ним можно было бы двигаться слева направо. Однако все приложения доступны в любое время после открытия

базы данных.

Ниже приведено короткое описание всех приложений MSC.Patran
