Руководство пользователя по Patran

Пример Формы Fields

Форма Create/Spatial/PCL Function создает скалярные или векторные spatial поля в реальном или параметрическом пространстве, используя PCL функции. После нажатия на Apply в окошке Existing Fields должно появится имя нового поля.

Existing Fields. Здесь выписываются уже определенные поля. Их можно использовать для создания новых в действии Create или модификации в действии Modify. Имя выбранного поля появится в строке Field Name.

Field Name. Здесь можно изменить существующее имя поля или ввести новое.

Field Type. Выберите Scalar или

Vector. От этого зависит вид нижней части формы.

Coordinate System Type. Выберите

Real, если поле описано в X,Y,Z пространстве, Parametric, если в C1,C2,C3 пространстве.

Scalar Function. Введите PCL команду,

описывающую поле, или имя внешнего файла, содержащего PCL функцию.

7.6 Проверка LBC Модели

Ошибки в нагрузках и граничных условиях являются одними из самых тонких и

серьезных ошибок. Например,отображение одного набора нагрузок может выглядеть

так же, как отборажение другого, только отличающегося по значениям в 10 раз. Это сильно влияет на результаты анализа. А граничные условия, приложенные к

выборочному числу конечных элементов, не отличаются от приложенных к целой области геометрической модели. Все это усложняет проверку нагрузок и граничных

условий до анализа.

Есть два основных метода проверки нагрузок и граничных условий,

приложенных к модели:

•Визуальная проверка с помощью графического отображения, определяющая расположение нагрузок и граничных условий на модели.

•Численная проверка, когда Вы проверяете LBC по табличным значениям.

Как уже говорилось, приложение LBCs предоставляет две основных

возможности графического отображения данных LBC: Plot Markers и Plot Contours.

Первый из них, Plot Markers, автоматически реализуется для большинства случаев моделирования нагрузок и граничных условий.

Если Вы создаете или изменяете данные LBC, то по умолчанию они отображаются маркерами. Эти символы имеют разные цвет и форму, чтобы

соответствовать специфике Ваших нагрузок и граничных условий. Вот некоторые

примеры.

Примеры Plot Markers для LBCs

Эти символы будут постоянно присутствовать на экране, если только их не

отключить. Для управления маркерами, выключения и включения, изменения их

цвета существует меню Display/Loads/BCs/Elem.Props.

Display

Entity Color/Label/Render...

Plot/Erase...

Highlight...

Geometry...

Finite Elements...

Load/BC/El. Props...

Named Attributes...

Coordinate Frames...

Titles...

Spectrums...

Ranges...

Color Palette...

Shading...

Light Sources...

Figure71 Меню Display для Loads/BCs/El.Props

Вы можете активизировать переключатель Show on FEM Only, чтобы

отображать LBCs данные прямо на конечных элементах, даже если изначально они были приложены к геометрическим примитивам. Это также является

дополнительным видом проверки, так как символы, отображенные на геометрии, показваются только вдоль линий визуализации, которые определяются в меню

Display/Geometry.

Если переключатель Show on FEM Only включен, то маркеры отобажаются на

каждом узле и элементе конечноэлементной модели. Поэтому становится понятным, как программа анализа воспринимает приложенные нагрузки и граничные условия.

Для скалярных значений можно использовать метод Plot Contours, производящий цветную раскраску данных по нагрузкам, приложенным к поверхности

модели. Эти скалярные значения могут быть собственно скалярными величинами,

такими как температура, или скалярными компонентами векторных величин,

например Х- компонента приложенной силы.

Пример отображения нагрузки заливкой

Распределение цветов установлено по умолчанию, но оно может быть изменено в меню Display/Spectrums. Если Вы больше не хотите осуществлять

цветную раскраску, то нажмите на кнопку Reset Graphicsв форме меню Plot Contours. Для численной проверки LBCs значений можно использовать действие Show

Tabular приложения LBCs. Тогда появится нижеследующая таблица данных по

текущему варианту load case.

Численное отображение LBCs данных действием Show Tabular

Все возможности отображения и проверки прикладываются к текущему

варианту load case. Чтобы просмотреть результаты с другим вариантом load case, сделайте его текущим в приложении LBCs или Load Case.

Но более эффективным методом проверки является внимательная оценка

результатов анализа и сравнение их с тем, что Вы ожидали получить на самом деле.

Если результаты анализа сильно отличаются от ожидаемых, то первым делом

нужно проверить значения нагрузок и граничных условий.

7.7 Пример Кружки Кофе

Помимо создания новой геометрии и импорта CAD модели можно

использоваь MSC.Patran для преобразования модели анализа. Для этого Вы

импортируете существующую FEM модель из подходящего источника, такого как база данных MSC.Patran или входной файл MSC.Nastran.

Преобразование модели анализа может существенно повысить возможности

визуализации входного файла и проверки точности матемтической модели. При

необходимости можно легко изменить параметры модели, такие как свойства материалов и элементов, а так же нагрузки и граничные условия. Все эти изменения

могут быть проведены с помощью графического интерфейса MSC.Patran.

Описание Задачи

В этом примере мы попытаемся заново проанализировать кружку кофе,

предположив, что она теперь наполнена ртутью. Мы используем масштабный

множитель 13.51, чтобы учесть разницу в плотности. Поскольку гравитация и размеры кружки не меняются, то самым быстрым методом перезадания нагрузки

является увеличение масштабного множителя давления, действующего на кружку.

Процедура Анализа

Geometry

Finite

Elements

Material

Propertie

Element

Properties

Loads and

Boundary

Conditions

Импортирование Модели Анализа

1)В главном меню MSC.Patran выберите

File >> Import.

2)Появится форма Import.

3)В форме Import установите Source >> MSC.Nastran Input.

4)Введите имя cup в строке Filename и нажмите Apply.

5)Нажмите на Fit view а затем на Iso3

View.

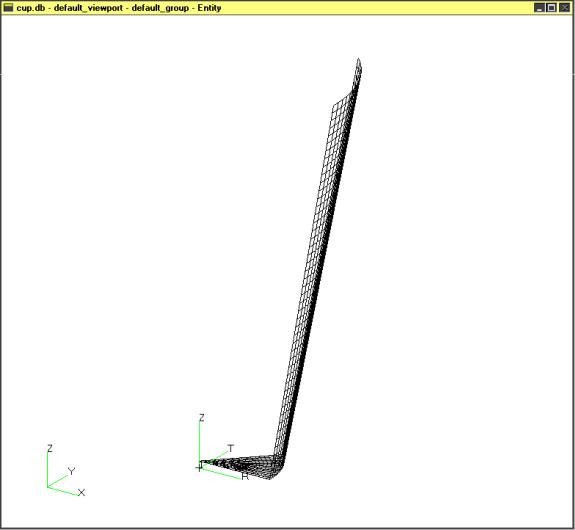

Модель кружки

Отображение Нагрузок и Граничных Условий(LBC)

Geometry

Finite

Elements

Material

Propertie

Element

Properties Loads and

Boundary

Conditions

Отображение Граничных Условий, Приложенных к Кружке.

1)В главном меню MSC.Patran нажмите на приложение Loads/BCs.

2)Наверху формы Loads/BCs

установите Action >> Plot Marker.

3)В Current Load Case смените Default на Untitled.SC1.

4)В Assigned Load/BC Sets выберите все наборы LBC, у которых имя начинается с Displ и default_group в окне Select Groups.

5)Так Вы выберите все перемещения, приложенные к модели.

6)Нажмите Apply.

7)Выбранные LBC отобразятся на экране.

8)Отображение Давления, Приложенного к Кружке

9)Наверху формы Loads/BCs

установите Action >> Plot Contour и

Object >> Pressure.

10)Убедитесь, что в Current Load Case установлено Untitled.SC1.

11)Выберите pload4.1.2D В поле Existing Sets и Top Surf Pressure в Select Data Variable.

12)Выберите default_group в поле Select Groups и нажмите Apply.

13)На экране отобразится давление.
