Аспиратор ам-5 меховой сильфонный
Предназначен для прокачивания через индикаторный трубки исследуемой газовой смеси при экспресс-определении содержания вредных веществ в воздухе рабочей зоны, в промышленных выбросах, при химических и экологических авариях
Технические характеристики
Объем всасываемого воздуха за один рабочий ход 100±5м3
Объем всасываемого воздуха за 1 мин при сжатом сильфоне и заглушенном отверстии для подключения трубки, определяющей герметичность аспиратора, не более 3см3
Устройство и принцип работы
Прибор состоит из:
Резиновый сильфон с пружинами
Аспиратор, ограниченный цепочками
Винт и втулка
Рычаг
Клапан сильфона
Дно сильфона
Гнездо для подключения индикаторной трубки
Химический газоопределитель (аспиратор АМ-5) представляет собой сильфонный насос ручного действия, работающий на всасывание воздуха за счёт раскрытия пружинами предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружин.
Подготовка к работе
Изучить руководство по эксплуатации прибора
Эксплуатация прибора допускается при температурах от минус 10 °С до 50 °С.
Порядок работы
Путем осмотра аспиратора необходимо убедиться в том, что рычаг введен под клапан и открывает его при натяжении цепочки резким движением в конце хода аспиратора
Для введения рычага под клапан необходимо вставить в трубку аспиратора невскрытую индикаторную трубку, сжать сильфон, снять дно и затем осторожно поставить дно на место так, чтобы рычаг был введен под клапан
Проверить время раскрытия аспиратора без трубки. Для этого сжать сильфон и отпустить. Если аспиратор раскрывается медленно (более 2 секунд), необходимо прочистить фильтр и всасывающее отверстие
При подготовке к работе необходимо проверить объем всасываемого воздуха за один рабочий ход аспиратора и герметичность аспиратора за 1 мин
Проверка герметичности аспиратора визуально производится следующим образом. Сжать сильфон до упора и заглушить отверстие для подключения трубки. Аспиратор считается герметичным, если по истечении 1 мин высота сжатого сильфона не изменилась
Подготовленный к работе аспиратор уложить в чехол, а последний застегнуть во избежание деформации клапана

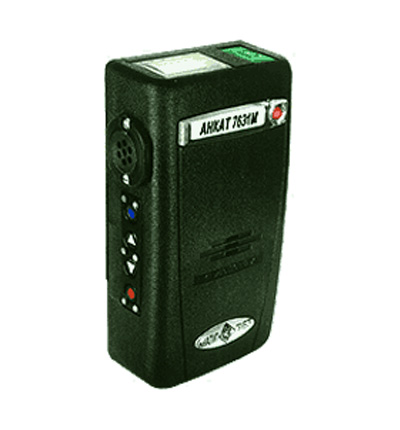

Газоанализатор переносной анкат7631Микро
Назначение: измерение массовой концентрации токсичных газов (СО, H2S, CL2, NH3, SO2, NO2, HCl) или объемной концентрации кислорода (О2) или для измерения массовой концентрации вредных веществ, в том числе паров углеводородов нефти и нефтепродуктов в воздухе рабочей зоны, а также выдачу предупредительной сигнализации о превышении концентрацией измеряемого вещества установленных пороговых значений
На рисунке:
Аккумулятор
Электрохимический датчик
Измерительное устройство
Устройство и принцип работы:
3.1. На передней панели газоанализатора расположен цифровой жидкокристаллический индикатор, на правой боковой поверхности расположены: потенциометр регулировки чувствительности газоанализатора; потенциометр"0" – регулировки нуля газоанализатора;
3.2. Движковые выключатели питания и подсветки; электрохимический датчик, закрытый декоративной крышкой.
3.3. На левой боковой поверхности расположено отверстие гнезда для подключения зарядно - питающего устройства, закрытое сдвигающейся крышкой.
3.4. В верхней части корпуса расположен светодиод, закрытый рассеивателем, сигнализирующий о включении газоанализатора и о превышении уровня содержания измеряемого компонента.
3.5. В верхней части передней панели расположено отверстия для звукового излучателя.
3.6. На внутренней стороне крышки выполнен аккумуляторный отсек, в котором расположена аккумуляторная батарея 7Д – 0,125.
3.7. Аккумуляторный отсек закрыт крышкой со спец. винтом, исключающим случайное выпадение крышки и замыкание батареи питания.
3.8. Устройство измерительное состоит из двух плат печатного монтажа , которые крепятся с помощью трех винтов под крышкой , внутри корпуса прибора. У задней стенки корпуса газоанализатора имеется пружина для фиксации прибора в кармане или у пояса.
3.9. Взрывозащищенность газоанализатора обеспечивается применением видов взрывозащиты: «Искробезопасная электрическая цепь» .
Принцип действия газоанализатора - электрохимический
Принцип работы газоанализатора.
Электрохимическая ячейка прибора формирует электрический сигнал, пропорциональный концентрации оксида углерода или сероводорода. В качестве датчика в газоанализаторе используется трехэлектродная дифференциально-включенная электрохимическая ячейка диффузионного типа.
Порядок работы:
Перед работой газоанализатор необходимо включить и проверить заряд аккумуляторной батареи. При разряде аккумуляторной батареи ниже 7 в индикаторе начинают периодически высвечиваться десятичные точки в старших знаковых разрядах.
При разряде аккумуляторной батареи необходимо:
Вынуть аккумуляторную батарею из корпуса прибора;
Вставить его в устройство зарядное7Д—0,125 ,поставляемое в комплекте ЗИП;
Устройство зарядное подключить к сети и заряжать в течение 15 часов.
После окончания заряда аккумуляторную батарею вставить в газоанализатор.
Или заряжают аккумулятор через специальное зарядное устройство (адаптер).
К работе с газоанализатором допускаются лица , прошедшие инструктаж по Т/ Б и изучившие техническое описание прибора.
При анализе проб воздуха в местах недоступных для помещения туда газоанализатора можно пользоваться специальным приспособлением, состоящим из поверочного колпачка, мехов резиновых (ГРУША) и трубки, поставляемых в комплекте ЗИП по отдельному заказу.
Для работы с пробами воздуха необходимо:
Снять декоративный колпачок с ячейки и на его место установить поверочное устройство;
К одному из штуцеров подключить трубку, ко второму штуцеру - грушу;
Второй конец трубки поместить в объем, где необходимо произвести анализ;
Прокачать воздух с помощью груши в течение 1 – 2 мин. Показания газоанализатора фиксировать после получения устойчивого значения цифрового индикатора.
АНТ-3М течеискатель-газоанализатор
