Шумомер-виброметр svan-959
Назначение:
измерение
уровней звука, общих и корректированных
значений виброускорения, определения
виброскорости и виброперемещения, а
также анализа спектра. Может применяться
органами гигиены и эпидемиологии, охраны
труда, испытательными лабораториями и
научными учреждениями для определения
условий труда и аттестации рабочих
мест, сертификации продукции, научных
исследований, а также для диагностики
технического состояния машин и
оборудования на производстве.
Технические характеристики:
Диапазон измерений уровней звука для характеристики "Z"..30-137 дБ
Диапазон измерений уровней звука для характеристики "А"…24-137 дБ
Диапазон измерений уровней звука для характеристики "С"…24-137 дБ
Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ…………………………………………………………… ±0,7
Временные характеристики ………………………………….S, F, I, Peak
Частотные характеристики ……………………………………..А, С, Z
Диапазон измерений корректированного виброускорения с частотными коррекциями W-Bxy, W-Bz, W-Bc, Н-А, Wk, Wd, Wc, Wj ..0,001-354 м/с2
Диапазон измерений общего виброускорения (*)… 0,003-354 м/с2
Пределы допускаемой отн. погрешности измерений виброускорения, % ...±10
Фильтры:
1/1 -октавные фильтры по ГОСТ 17168 ………………...1 Гц - 16 кГц
1/3 -октавные фильтры по ГОСТ 17168 …………………0,8 Гц - 20 кГц
Диапазон частот анализа в реальном масштабе времени …..1 Гц - 20 кГц
Габаритные размеры измерительного блока с предусилителем и капсюлем микрофона (длина х ширина х высота), мм, не более ..….84x44x193
Масса, кг, не более …………………………………………...…….0,52
Диапазон рабочих температур измерительного блока…………………………………...….от минус 10 °С до плюс 50 °С
Относительная влажность …………………...……..до 90% при 30 °С
Питание (четыре батарейки типа АА) ………………...….6,0 В /150 мА

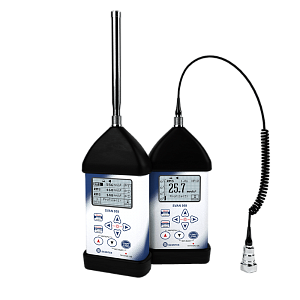

Устройство: SVAN-959 представляет собой переносной измерительный прибор, состоящий из измерительного блока, конденсаторного микрофона, предусилителя, датчика вибрации. В качестве анализатора спектра в реальном масштабе времени SVAN-959 обеспечивает 1/1 и 1/3 - октявный анализ. В режиме автоматического запоминания SVAN-959 накапливает в энергонезависимой памяти спектры измеряемого сигнала, а затем представляет на дисплее данные в удобной для пользователя форме. SVAN-959 имеет ряд дополнительных встроенных функций, может работать под управлением компьютера через интерфейс USB и HOST USB. Программное обеспечение, входящее в комплект поставки, позволяет передавать данные измерений из прибора в компьютер и обратно, проводить обработку результатов и создавать протоколы измерений. SVAN-959 может работать с различными типами датчиков вибрации с токовым питанием. Питание SVAN-959 осуществляется от четырех заменяемых батареек или от внешнего источника питания постоянного 1 тока 6-15В. Метрологические характеристики SVAN-958 удовлетворяют требованиям ГОСТ 17187 класс 1 и ГОСТ 17168 класс 1 , ГОСТ ИСО 8041-2006, МЭК 61672-1, МЭК 61260.
Комплектность
Блок измерительный -1 шт.
Микрофон конденсаторный преполяризованный 1/2" GRAS 40АЕ -1 шт.
Предусилитель микрофонный SV 12L -1 шт.
Датчик вибрации АР-98-100 -1 шт.
Датчик вибрации 3141М1* -1шт. Датчик вибрации АР 2082* -1 шт.
Программное обеспечение (версия 2.7.18) на CD диске -1 шт.
Руководство по эксплуатации SVAN-959 - 001РЭ -1 шт.
Принцип работы: основан на аналого-цифровом преобразовании и цифровой фильтрации электрического сигнала, поступающего с микрофона или датчика вибрации, с одновременной обработкой специализированным встроенным сигнальным микропроцессором. Информацию о режиме работы и представление измеренных величин можно наблюдать на жидкокристаллическом дисплее.
Порядок работы:
1. Изучить инструкцию
2. Эксплуатация допускается только в рабочих условиях, указанных в п. 2.
3. Включение – выключение прибора осуществляется нажатием клавиши «СТАРТ/СТОП» дождаться результатов самотестирования прибора.
4. Для измерения шума к прибору должны быть подсоединены капсюль микрофона и микрофонный предусилитель. Выбрать режим «ШУМОМЕР». Можно подключить двумя способами: А) микрофонный предусилитель и микрофон на прямую подключаются к прибору. В этом случае при измерениях измеритель удерживает прибор в руках таким образом, чтобы микрофон располагался на расстоянии не менее чем 50 см от измерителя. Б) Микрофонный предусилитель и микрофон с помощью держателя крепится на треногу и удлинительным кабелем подключается к прибору.
5. Для измерений вибраций акселерометр должен быть подсоединен к прибору с помощью кабеля. Выбрать режим «ВИБРОМЕТР». Акселерометр можно крепить несколькими способами: А) При измерениях вибрации на земле, полу и других плоскостях акселерометр устанавливается в точку измерения через промежуточную платформу, с помощью шпильки или магнита. Б) При измерениях вибрации на сидениях в транспорте акселерометр устанавливается в точку измерения с использованием диска, с помощью шпильки или магнита. При использовании трехосевых датчиков вибрации может использоваться полужесткий резиновый диск.
6. По окончанию измерений выключить прибор.
