Спектроколориметр

ТКА - ВД

Назначение: измерение координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

Измерения в режиме ЯРКОСТИ: плазменные панели, ЖК-дисплеи, киноэкраны, уличные экраны, потолочные светильники с рассеивателем, аварийное освещение, светофоры, экраны видеопроекторов.

Основные технические данные и характеристики

Тип	Прямой метод измерения
Приёмник	Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Оптический диапазон	390÷760 нм
Количество точек опроса	61
Поле зрения блока	2º
Диапазоны измерения:
коррелированной цветовой температуры	1600 ÷ 16 000 К
координат цветности	x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595
Пределы рабочей яркости	10 ÷ 20 000 кд/м²

Устройство

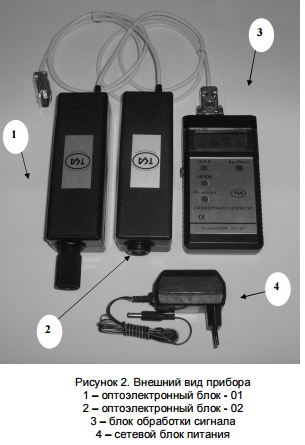

Конструктивно прибор состоит из трех функциональных блоков: двух оптоэлектронных блоков с гибкими многожильными кабелями и блока обработки сигнала

На блоке обработки сигнала расположены следующие органы управления и индикации:

Цифровой индикатор (дисплей) (цифровой индикатор имеет две строки по 16 разрядов)

 Кнопка управления питанием «Вкл/Выкл»

 Кнопки управления "HOLD", "MODE"

 Разъем RS-232C (аудио 3,5 мм-стерео или вилка DB-9M) (опция)

 Разъем USB-B (опция)

 Разъем типа DB-15F (для подключения оптоэлектронного блока).

 Разъем DC для зарядного устройства аккумуляторной батареи

Принцип действия

Принцип действия прибора основан на измерении спектральной плотности энергетической яркости источника оптического излучения в видимой области с последующей математической обработкой результатов измерения с помощью микропроцессорного устройства.

Порядок работы

.1. Включите прибор кратковременным нажатием кнопки "Вкл/Выкл"

2. Измерения в режиме яркости.

2.1. Расположите входное окно объектива на оптоэлектронном блоке-01 параллельно плоскости измеряемого объекта на расстоянии (5…10) см. При измерении яркости киноэкрана — (5…20) м.

При выполнении измерений объектив должен быть экранирован и защищен от попадания в него постороннего света, а на поверхность, цветовые измерения которой измеряется, не должны попадать тени от самого прибора и специалиста, проводящего замеры. Подождите 5-8 сек. и считайте с цифрового индикатора измеренное значение. Переключение режимов происходит по замкнутому циклу кнопкой "MODE»

2.2. При выходе за пределы чувствительности прибора появится надпись: "Большая яркость" или "Малая яркость".

2.3. Для запоминания измеренного показания на индикаторе прибора необходимо кратковременно нажать кнопку "HOLD".

В правом поле индикатора появится буква "H". Для продолжения измерений ещё раз нажать кнопку "HOLD".

2.4. В режиме "HOLD" нажатие кнопки "MODE" сменяет вывод информации об измеренных величинах на момент запоминания. Для продолжения измерений еще раз нажать кнопку "HOLD".

3. Измерения в режиме освещённости.

3.1. Цветовые измерения — прямые измерения в плоскости входного молочного стекла на оптоэлектронном блоке-02, повернутого в направлении, параллельном плоскости излучаемого источника. При измерениях в этом режиме необходимо соблюдать следующие требования: - на молочное стекло не должна падать тень от человека; - измерительный прибор не должен располагаться вблизи сильных магнитных полей. Подождите 5-8 сек. и считайте с цифрового индикатора измеренное значение. Переключение режимов происходит по замкнутому циклу кнопкой "MODE":

3.2. При выходе за пределы чувствительности прибора появится надпись: "Большая освещённость" или "Малая освещённость".

3.3. Для запоминания измеренного показания на индикаторе прибора необхо

димо кратковременно нажать кнопку "HOLD". В правом поле индикатора появится буква "Н". Для продолжения измерений ещё раз нажать кнопку "HOLD".

3.4. В режиме "HOLD" нажатие кнопки "MODE" сменяет вывод информации об измеренных величинах на момент запоминания. Для продолжения измерений еще раз нажать кнопку "HOLD".

4. После окончания работы выключите прибор

Люксметр+яркомер+пульсметр ЭКОЛАЙТ-01

Базовый комплект с 2-мя фотоголовками для измерения КЕО

Назначение: измерение освещенности, создаваемой различными произвольно пространственно расположенными источниками, яркости самосветящихся объектов, коэффициента пульсации газоразрядных ламп и освещенности в диапазоне 380 – 760 нм.

Область применения: санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности.

Технические характеристики

Диапазон длин волн измеряемого светового потока,	380..760
Диапазон измерения освещенности, лк	1- 200 000
Диапазон измерений яркости, кд/м2	1- 200 000
Диапазон измерений коэффициента пульсаций, %	1-100
Предел допускаемой относительной погрешности измерения:
освещенности, %	± 8%
яркости, %	± 10%
коэффициента пульсации, %	± 10%
Время непрерывной работы прибора, не менее, ч	8,0
Рабочие условия эксплуатации прибора:
рабочий диапазон температур, 0С	0-40
относительная влажность воздуха при температуре окружающего воздуха 25 0С, % отн, не более	90
атмосферное давление, кПа	80-110
Масса прибора (без элементов питания), кг, не более	0,47

Устройство и принцип работы

Принцип работы прибора заключается в регистрации фотоприемным устройством оптического излучения, преобразовании электрического сигнала в цифровое значение освещенности, яркости или коэффициента пульсации, и индикации этих значений на дисплее прибора. Измеренные значения, при необходимости, можно занести в собственную память прибора.

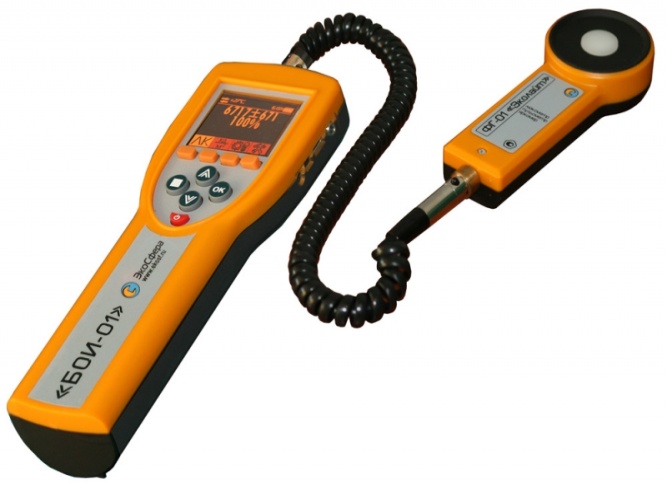

Прибор состоит из двух отдельных блоков: фотометрической головки ФГ-01 «Эколайт» и блока отображения информации БОИ-01, связанных между собой гибким электрическим кабелем.

В ФГ-01 расположен фоточувствительный элемент с корригирующими фильтрами и рассеивателем, электронный блок, осуществляющий аналоговую обработку сигнала и его аналого-цифровое преобразование, а также собственный микропроцессор ФГ, осуществляющий связь в цифровой форме с БОИ-01.

Микропроцессор позволяет, при необходимости, управлять работой ФГ в автономном режиме без подключения ее к БОИ-01.

Автономный режим работы ФГ используется для измерения коэффициента естественной освещенности (КЕО) или построения измерительных сетей (в том числе и беспроводных).

Измеренные значения освещенности, коэффициента пульсации, яркости и КЕО записываются и сохраняются в собственной памяти прибора.

Считывание записанной в ФГ информации может быть произведено при последующем ее подключении к БОИ-01.

БОИ-01 имеет в своем составе собственный микропроцессор, органы управления, настройки и дисплей.

Состав прибора:

1. Фотоголовка ФГ-01

2. Блок отображения информации БОИ-01

3. Элементы питания

4. Кабель соединительный ФГ-01 с БОИ-01 с разъемами

5. Свидетельство о поверке

6. Паспорт

7. Упаковка

8. Руководство пользователя

Порядок работы

1. Изучить инструкцию

2. Извлечь прибор из транспортной тары и осмотреть его на предмет отсутствия внешних повреждений

3. Работа прибора должна проводиться в условиях, соответствующих его условиям эксплуатации (пункт 2.7.)

4. Перед началом работы необходимо соединить ФГ прибора с блоком отображения информации с помощью гибкого соединительного кабеля, входящего в комплект поставки прибора

5. Включение прибора производится нажатием кнопки включения/выключения прибора

6. Выбор режимов работы прибора осуществляется нажатием одной из кнопок БОИ-01 (кнопка режима «настройки»; кнопка режима измерения «КЕО»; кнопка режима измерения «яркость»; кнопка режима измерения «освещенность») и подтверждается увеличением яркости соответствующего индикатора внизу на дисплее над нажатой кнопкой

7. Для измерения освещенности (и коэффициента пульсации) следует положить фотоголовку на поверхность, освещенность которой измеряется, лицевой стороной вверх, параллельно поверхности.

8. Измерение яркости проводится накладным методом. Фотоголовка подносится лицевой стороной вплотную к объекту. Яркость отраженного света при этом измерена быть не может.

9. При включении режима работы «освещенность», время установления показаний освещенности и коэффициента пульсаций освещенности составляет не менее 5 секунд

10. Режим «Пауза», происходит остановка текущих измерений и на дисплее удерживается последнее измеренное значение освещенности

11. Измерение освещенности и пульсаций с учетом уровня фоновой освещенности осуществляется выбором пункта меню «Учет фона»

12. Просмотр значений освещенности и коэффициента пульсации записанных в памяти БОИ-01 производится в режиме «Пауза»

13. По окончании измерений выключите прибор кнопкой включения/выключения прибора.

Технические ограничения: запрещается открывать крышку батарейного отсека БОИ-01 при нахождении прибора во включенном состоянии.
