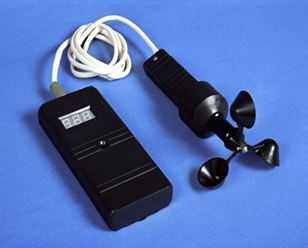

Анемометр ручной электронный арэ яикт.416136.004рэ

Назначение: измерение скорости ветра в наземных условиях; скорости воздушного потока в системах промышленной вентиляции зданий, различных сооружений и других областях промышленности.

При работе с анемометром необходимо соблюдать требования ГОСТ 22261-94 и ГОСТ 12.2.02.-76.

Внесён в Госреестр и сертифицирован.

Технические характеристики

Диапазоны измерения скорости ветра……………………… от 1 до 35 м/с

Порог чувствительности датчика ветра…………………………. 0,8 м/с

Предел допустимой основной погрешности…….. +(0,5+0,05V), где V - скорость ветра

Питание анемометра………… четыре элемента типа 316 общим напряжением (5±1) В

Время непрерывной работы до замены элементов питания…. не менее 10 ч

Потребляемый ток………………………………………….. не более 0,05 А

Габаритные размеры:

датчика ветра……………………………….…. не более Ø120х220 мм

пульта……………………………………………………. 160х80х20 мм

Масса:

датчика ветра………………………………………………….…… 0,27 кг

пульта…………………………………………………………….…. 0,32 кг

Анемометр эксплуатируется при температуре окружающей среды от –20 до +50 0С, так как это определяется рабочей температурой элементов питания; относительная влажность воздуха при температуре 20 0С до 80%

Устройство

Состоит из датчика ветра и пульта. Датчик ветра преобразует скорость ветра в частоту следования электрических импульсов

В корпусе датчика ветра на подшипниках установлен вал, на котором закреплена вертушка

На валу также закреплен обтюратор с 12 пазами

Нижняя часть корпуса представляет собой основание, на котором установлены держатель оптронной пары и ручка

Внутри ручки расположена плата формирователя импульсов

Датчик ветра подключается к пульту с помощью кабеля с розеткой

Пульт предназначен для преобразования электрических импульсов датчика ветра в значение скорости ветра, отображаемое на цифровом табло пульта

Пульт состоит из двух частей: корпуса и задней стенки. В корпусе расположена печатная плата с однокристальной микроЭВМ и цифрами индикаторами.

Кнопка предназначена для включения питания. В нижней части корпуса имеется отсек для установки элементов питания.

Основным элементом электрической принципиальной схемы пульта является микроЭВМ АТ89С2051(DD1), которая представляет собой процессор, снабженный внутренними: памятью для хранения команд и данных, таймером для отсчета времени, регистрами (портами) для управления внешними устройствами и другими блоками.

Принцип работы

Датчик ветра преобразует скорость ветра в частоту следования электрических импульсов

Пульт предназначен для преобразования электрических импульсов датчика ветра в значение скорости ветра, отображаемое на цифровом табло пульта

Преобразование скорости ветра в частоту следования электрических импульсов осуществляется оптронной парой VD1-VD2 и обтюратором датчика ветра

Фотодиод VD2 и резистор R3 образуют делитель напряжения, который включен на вход операционного усилителя DA1

С выхода усилителя DA1 сигнал поступает на компаратор DA2, где превращается в прямоугольный с частотой, пропорциональной скорости ветра

Подготовка к работе

Извлечь пульт анемометра из футляра

Снять крышку отсека питания

Вложить 4 элемента питания АА и закрыть крышку

Нажать и удерживать в течение 3-4 секунд кнопку питания

Должны загореться нули на табло пульта

Подключить датчик ветра к пульту, вращая вертушку рукой, убедиться в работоспособности анемометра

Показания должны увеличиваться или уменьшаться, в зависимости от того с большей или меньшей скоростью вращается вертушка датчика

Порядок работы

Анемометр извлечь из футляра, нажать кнопку питания и удерживая ее нажатой снять показания скорости ветра с цифрового табло пульта

Показания снимать через 5-10 секунд, когда вертушка примет скорость вращения, соответствующую скорости ветра

Вертушка датчика ветра не должна экранироваться от действия ветра телом оператора или другими предметами

После снятия показания скорости ветра уложить анемометр в футляр

Техническое обслуживание

Анемометр требует осторожного обращения во избежание механического повреждения Необходимо предохранять анемометр от ударов и резких сотрясений

В промежутках между измерениями прибор должен храниться в футляре

Периодически, один раз в год подвергаться поверке в аэродинамической трубе.

Правила хранения и транспортирования

Анемометр должен храниться в футляре, в сухом, отапливаемом и проветриваемом помещении при температуре от плюс 10 до плюс 35°С и относительной влажности не более 80%

В помещении не должно быть паров кислот или других едких летучих веществ, вызывающих коррозию деталей и сборочных единиц анемометра

Транспортирование упакованных анемометров производится всеми видами транспорта в крытых транспортных средствах при температуре воздуха от минус 50 до плюс 50°С и относительной влажности до 95% при температуре плюс 35°С
