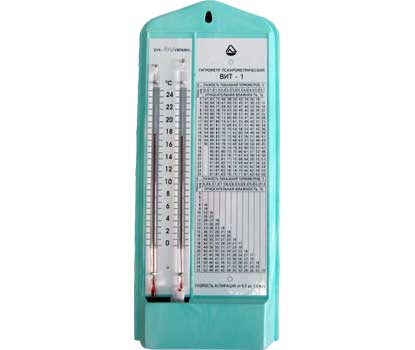

Гигрометр психрометрический Модификация: вит-1

Модификация: вит-2

Назначение: измерение относительной влажности воздуха.

Технические данные ВИТ-2

Диапазон измерения отн. влажности, %	Диапазон измерения влажности, %	Диапазон измерения температуры, С
от 54 до 90 от 40 до 90 от 20 до 90	от 20 до 23 от 23 до 26 от 26 до 40	от 15 до 40 от 15 до 40 от 15 до 40

• Цена деления шкал термометров………………………………. 0,2 С

• Абсолютная допускаемая погрешность…… + 0,2 С после введения поправки

• Габаритные размеры:………………………..295х120х50мм,

• масса 350г.

Устройство и принцип работы

• На пластмассовом основании закреплены два термометра, температурная шкала, психрометрическая таблица и стеклянный питатель.

• Температурная шкала с двумя капиллярами, один из которых увлажняется фитилем из батиста, опущенным в питатель с водой, рядом прикреплена таблица, по которой определяется относительная влажность воздуха.

• Измерение относительной влажности воздуха основано на разнице показаний "сухого" и "увлажненного" термометров.

Подготовка к работе

1. Смочить влажный термометр.

2. Установить гигрометр в вертикальном положении на уровне глаз.

3. Перед измерением относительной влажности измерить скорость аспирации непосредственно под гигрометром при помощи анемометра крыльчатого, округлить данные до десятых долей м/с.

4. Измерение относительной влажности гигрометром проводить после установления показаний термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде 30 мин.

Порядок работы

1. Снимите показания по «сухому» и «увлажненному» термометрам. Глаза работающего должны быть на уровне шкалы, на расстоянии нормальной видимости, не дышать на прибор.

2. Сначала отсчитываются десятые доли градуса, затем целые градусы.

3. Определить температуру с точностью до 0,1 С, ввести поправки, вычислить разность температур. Поправки вводятся путем алгебраического сложения.

4. Определить относительную влажность воздуха по психрометрической таблице.

5. При отсутствии данных в таблице применить интерполирование, для тех областей таблицы, в которых изменение температуры по «сухому» термометру на 1 С дает изменение относительной влажности более чем на 1%.

6. Для остальных областей таблицы округлять значения по правилу арифметического округления.

7. Определение относительной влажности интерполированием: определить температуру по «сухому» и «увлажненному» термометрам и разность между этими температурами.

2. Средства измерения параметров скорости воздушного потока Портативный анемометр атт-1002

Назначение: измерение скорости воздушного потока и температуры. Прибор может применяться для измерения скорости ветра, скорости воздушного потока в вытяжных шкафах, системах вентиляции и т.п., с одновременным измерением температуры

Устройство

1. Жидкокристаллический дисплей

2. Переключатель «OFF/ON/HOLD»

3. Переключатель режимов измерений (ANEMOMETR/C/F)

4. Переключатель единиц измерений (m/s km/h f/min knots/temp)

5. Крышка отсека батареи питания

6. Выносной зонд

7. Рукоятка выносного зонда

Условия эксплуатации

• Относительная влажность при Т 25С не более…………………90%

• Атмосферное давление……………….………….от 495 до 795 мм.рт.ст.

Технические характеристики

• Дисплей ……………………………………………………………ЖКИ

• Единица измерения скорости воздушного потока…м/с, км/ч, футы/мин, узлы

• Единицы измерения температуры…….…………………С, F

• Рабочие условия: температура………………………….……0+50С

• Рабочие условия: относительная влажность………….……..менее 80%

• Питание ………………………………..…….9 В батарея типа «Крона»

• Потребляемый ток……………………..около 9 мА постоянного тока

• Размеры: ………………………..168х80х35мм, зонд - диаметр 72 мм

• Масса ………………………………………………………….325г

Технические параметры (при 23 +5С)

Скорость воздушного потока
Единицы измерения	Диапазон	Разрешение	Погрешность *
м/с	0,8 - 30,0	0,1	+(0,04V + 0,2)**

* Пределы абсолютной допускаемой погрешности

**V – измеренное значение скорости воздушного потока

Температура (индикаторный канал)
Диапазон измерений	От 0 до+60С (32 - 140 F)
разрешение	0,1 С/ 0,1 F

Подготовка к работе

1. Снимите крышку батарейного отсека

2. Установите элемент питания в батарейный отсек

3. Закройте и зафиксируйте крышку

4. Прибор готов к работе

Порядок работы

Измерение скорости воздушного потока

1. Установите переключатель «OFF/ON/HOLD» в положение «ON»

2. Установите переключатель режимов измерений в положение «ANEMOMETER»

3. Установите переключатель в соответствующее, требуемой единице измерения

4. Возьмите рукоятку выносного зонда, и направьте головку зонда навстречу измеряемому воздушному потоку. На дисплее отразится измеренное значение скорости воздушного потока.

5. На головке выносного зонда имеется желтая точка, указывающая, какая сторона зонда должна быть направлена навстречу измеряемому воздушному потоку.

6. Для сохранения на дисплее измеренного значения необходимо переключатель «OFF/ON/HOLD» установить в положение «HOLD»

Измерение температуры

1. Установите переключатель «OFF/ON/HOLD» в положение «ON»

2. Установите переключатель режимов измерений в положение «С» или «F»

3. Установите переключатель единиц измерений в положение «ТЕМР»

4. Датчик температуры установлен в центре головки выносного зонда

5. Для измерения температуры необходимо направить головку выносного зонда навстречу воздушному потоку. Измеренное значение температуры воздуха будет отображаться на дисплее.

6. Для сохранения на дисплее измеренного значения необходимо переключатель «OFF/ON/HOLD» установить в положение «HOLD»

Особенности прибора

• Сферическая подвеска крыльчатки с малым трением обеспечивает точность на заданном уровне, как на высоких, так и на низких скоростях воздушного потока.

• На дисплее могут одновременно отображаться измеренные значения скорости потока воздуха и температуры.

• Функция «DATA HOLD» удержания данных на дисплее.

• Датчик для измерений температуры с малой инерционностью
