Измеритель влажности и температуры тка–тв
Назначение: измерение параметров относительной влажности и температуры воздуха внутри помещений.
Принцип работы и устройство
Конструктивно прибор состоит из двух функциональных блоков: зонда с датчиками влажности, температуры и измерительного блока-преобразователя (блок обработки сигнала), связанных между собой многожильным кабелем.
Измерительный блок-преобразователь, заключённый в пластмассовый корпус, обеспечивает индикацию результатов измерений на трёхразрядном жидкокристаллическом индикаторе (дисплее), расположенном на его лицевой панели. Жидкокристаллический индикатор является отсчетным устройством прибора.
Датчиком температуры является полупроводниковый диод, питаемый постоянным током.
Датчиком влажности является специальный сенсор, параметры которого зависят от значения измеряемой относительной влажности окружающего воздуха.
Электрические сигналы с датчиков температуры и влажности, пропорциональные величине измеряемых параметров, поступают через многожильный кабель связи на вход измерительного блока-преобразователя.
Принцип работы основан на преобразовании параметров сенсора влажности и напряжения датчика температуры в числовые значения измеряемых параметров, с отображением результатов измерений на жидкокристаллическом индикаторе.
На измерительном блоке расположены органы управления режимами работы и жидкокристаллический индикатор.
Прибор может работать в одном из двух режимов работы: 1 - измерение температуры; 2 - измерение относительной влажности.
Переходы на различные режимы работы осуществляется вручную. Переключение режимов работы осуществляется с помощью переключателя, расположенного на лицевой панели измерительного блока.
Во избежание повреждения датчиков температуры и влажности запрещается снимать торцевой защитный колпачок и разбирать зонд.
Не допускается попадание капель влаги в измерительную полость зонда, а также не допускается погружать зонд в жидкость.
В случае конденсации паров воды на поверхности датчиков показания прибора не нормируются.
При резком изменении температуры и влажности окружающего воздуха необходимо выдержать прибор во времени для установления тепло-влажного равновесия между зондом и окружающей средой.
На задней стенке измерительного блока расположена крышка батарейного отсека.
Пломба предприятия-изготовителя устанавливается в нижнем отверстии крышки прибора. Рядом на крышке указывается заводской порядковый номер прибора.
Основные технические данные
Диапазон измерения относительной влажности, % |
10 98 |
Основная абсолютная погрешность измерения относительной влажности при температуре 205 С, не более |
5 % отн. |
Диапазон измерения температуры, С |
0 50 |
Основная абсолютная погрешность измерения температуры при температуре окружающего воздуха 205 С, не более |
5 С |
Время непрерывной работы прибора, ч, не менее |
8,0 |
Рабочие условия эксплуатации прибора: |
|
1) температура окружающего воздуха, С |
0 - 50 |
2) относительная влажность воздуха при температуре окружающего воздуха 25 С, не более |
98 % |
3) атмосферное давление, кПа |
80-110 |
Дополнительная погрешность измерения относительной влажности при изменении температуры окружающего воздуха от нормальной (205) С в пределах от 10 до 40 С, на каждые 10 С изменения температуры, % отн., не более |
5 |
Дополнительная погрешность измерения температуры, при изменении температуры окружающего воздуха от нормальной (20±5) С, в пределах от 0 до 50 С, на каждые 10 изменения температуры, не более |
5 С |
Для питания прибора используется батарея типа «Крона» ТУ 16-729.060-91 |
|
Габаритные размеры прибора, мм (не более): |
|
Измерительный блок |
1257025 |
Зонд с датчиками температуры и влажности |
19510 |
Масса прибора, кг (не более) |
0,39 |
Средняя наработка на отказ, ч, не менее |
2000 |
Порядок работы
До начала работы с прибором потребитель должен внимательно ознакомиться с назначением прибора, его техническими данными и характеристиками, устройством и принципом действия, а также с методикой проведения измерений.
|
|

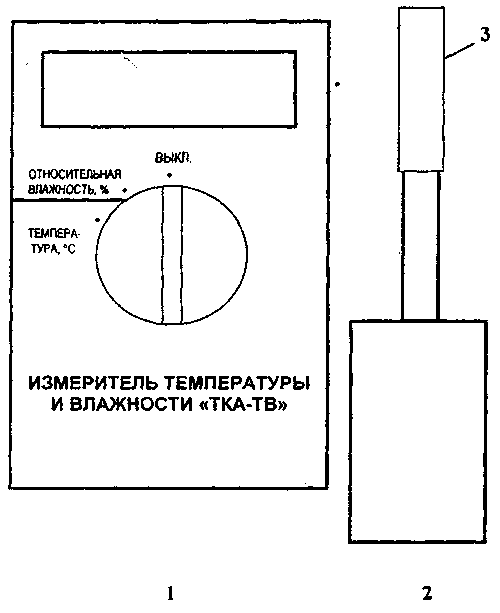

Рис. Внешний вид прибора
1 - Блок обработки сигналов; 2 - Зонд с датчиками влажности и температуры; 3 - Защитный колпачок
Эксплуатация прибора допускается только в рабочих условиях, указанных в паспорте.
Перед началом работы убедитесь в работоспособности элемента питания. Если при включении прибора в поле индикатора появится символ, индицирующий разряд батареи, то необходимо произвести замену элемента питания.
Далее, снимите с зонда защитный колпачок. Включите прибор. Выберите необходимый режим работы с помощью переключателя.
Поместите зонд с датчиками в точке измерения температуры и влажности.
Считайте, после установления показаний, с цифрового индикатора измеренное значение температуры или влажности, в зависимости от выбранного положения переключателя.
Появление на ЖКИ символа «HV» информирует о превышении значения измеряемого параметра установленного диапазона измерения относительной влажности воздуха, и в этом случае показания прибора не нормируются.
По окончании измерений установите на зонд защитный колпачок.
Техническое обслуживание
Установка и замена элементов питания.
Перед вводом прибора в эксплуатацию установите элемент питания (если этого не было сделано на предприятии-изготовителе), входящий в комплект поставки. Для этого необходимо открыть крышку батарейного отсека и установить элемент питания.
Не реже одного раза в год следует производить поверку прибора, при этом дата и место поверки должны быть проставлены в паспорте прибора.
Метеометр МЭС-200А. Прибор для аттестации рабочих мест
Назначение: измерение атмосферного давления, относительной влажности воздуха, температуры воздуха, скорости воздушного потока внутри помещения или в вентиляционных трубопроводах, параметров тепловой нагрузки среды ТНС - индекса (в дальнейшем - ТНС - индекс), измерения энергетической освещенности, а также концентрации токсичных газов согласно ГОСТ 12.1.005–88, как внутри помещений, так и вне помещений.
Область применения
контроль параметров атмосферы жилых, административных помещений и рабочей зоны. Метеометры предназначены для использования в невзрывоопасных зонах помещений и наружных установок.
Комплект поставки:
блок электроники, датчик давления, щуп измерительный Щ1 для измерения температуры, влажности и скорости воздушного потока.
Дополнительные принадлежности
Щуп измерительный Щ 2 (черный шар):
диапазон измерений температуры внутри черного шара |
- 40 - + 85 °С |
температура влажного термометра (вычисляется): |
0 -50 °С |
ТНС индекс (вычисляется): |
0 - 45 °С. |
Датчики электрохимические сменные концентрации токсичных газов:
Щ4 (СО): от 0 до 120 мг/м3; Щ5 (H2S): от 0 до 45 мг/м3; Щ6 (SO2): от 0 до 50 мг/м3.
Порядок работы
Работа со щупом измерительным Щ-1.
При нажатии кнопки прибор включается, загорается подсветка матричного индикатора (на время 18 –20) с, в течение 5 с последовательно индуцируются данные о программном обеспечении
Затем на индикаторе появляются надписи со значениями температуры и влажности.
Если аккумуляторная батарея разряжена, надпись в верхней строке будет мигать с частотой (1 –2) Гц. В этом случае необходимо выключить МЭС-200А, подключить источник электропитания к блоку электроники и произвести зарядку аккумуляторов. Зарядка производится в течение 16 ч.
После включения при нажатии кнопки МЭС-200А переходит в режим измерений температуры и влажности. Для установки МЭС-200А в режим измерений давления необходимо нажать кнопку «П». Для установки МЭС-200А в режим измерений скорости воздушного потока необходимо после нажатия кнопки «П» нажать кнопку «+» и выждать 2-3 минуты, после чего можно производить измерение скорости
Подсветка матричного индикатора возникает каждый раз при нажатии кнопки и затем любой другой кнопки и продолжается в течение ~ 10 с, а затем подсветка выключается.
Подготовка к работе
Перед эксплуатацией МЭС-200А проверяют визуально
Перед первым использованием производят зарядку аккумуляторной батареи от зарядного устройства из комплекта поставки, подключаемого к разъему «+ 12 В»
Во время заряда МЭС-200А должен быть выключен.
О подключении зарядного устройства к блоку электроники сигнализирует красный светодиод на торцевой стороне МЭС-200А.
Для проведения измерений подключают соединительный кабель используемого щупа к разъему «T, H, V» и снимают защитный кожух со щупа.
Техническое обслуживание
Периодическая очистка рабочей зоны измерительных щупов от пыли и других загрязнений. Очистку производить мягкой кистью.
В случае крайней необходимости допускается промывка датчиков.
Сенсоры температуры и скорости воздушного потока допускается очищать используя спирт этиловый ректификованный технический ГОСТ 18300-
Очистку сенсора влажности проводят тампоном, смоченным в дистиллированной воде.
Срок службы аккумуляторов существенно продлевается, если не допускать хранение МЭС-200А с разряженными аккумуляторами.
Не допускайте полного разряда аккумуляторов, для чего их необходимо своевременно заряжать!!!
