2.Лабораторная работа №2
“ИССЛЕДОВАНИЕ ВЫПРЯМИТЕЛЬНОГО ДИОДА, ДИОДА
ШОТТКИ, СВЕТОДИОДА И СТАБИЛИТРОНА.”
Цель работы
Изучение характеристик и параметров диодов: выпрямительного. Шоттки. .лабилитроиа и светодиода.
Задание и методические указания
а) изучить темы курса «р-n переход», «Диоды» и содержание данной работы, оьгть готовым ответить на все контрольные вопросы;
б) пользуясь принципиальными схемами, приведенными в руководстве, начертить схемы соединений для проведения экспериментов, перечисленных в лабораторной работе;
Экспериментальное исследование выпрямительного диода
а) собрать схему для исследования выпрямительного диода на постоянном токе в соответствии с принципиальной схемой рис. 1. Для измерения анодного токг включить миллиамперметр постоянного тока РА2 с пределом 100 мА. Для измерения анодного напряжения использовать вольтметр PV1. Последовательно с людом включить резистор нагрузки Rh.

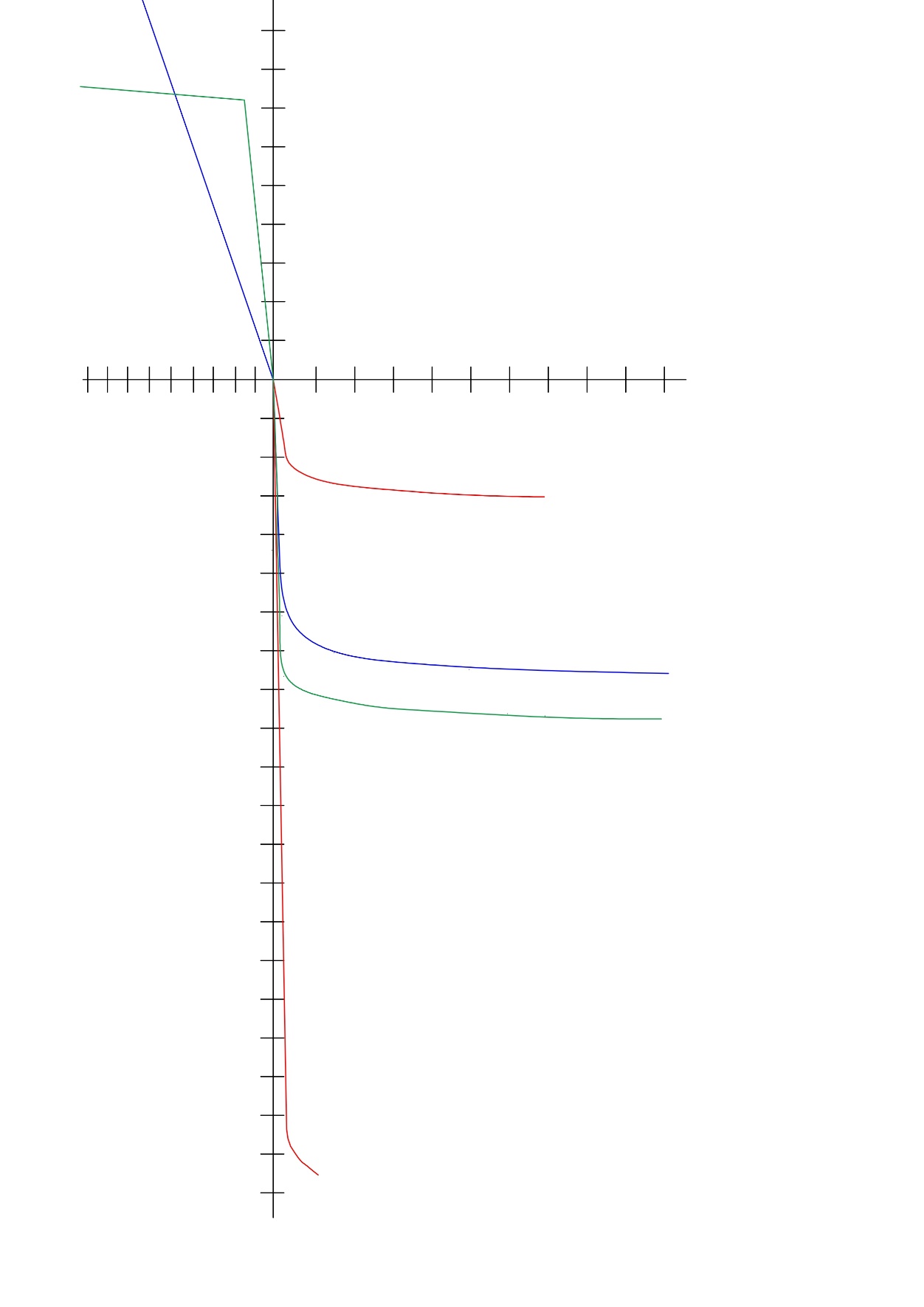

Снять вольтампериую характеристику выпрямительного диода на постоянном токе лля прямой ветви (рис. 1); для снятия характеристик регулировать напряжение на выходе потенциометра; результаты измерений занести в таблицу, по которой построить прямую ветвь ВАХ:
б) собрать схему для снятия обратной ветви ВАХ VD1, подключив к КР^ источник -12 В и заменив миллиамперметр, поменяв также его полярность подключения (рис. 2); снять обратную ветвь ВАХ диода;
в)определить параметры диода: максимальное напряжение между анодом катодом в открытом состоянии Uаm при максимальном анодном токе Iamax пороговое напряжение U0 и дифференциальное сопротивление rд;
Uвх, В |
Iпр, мА |
Uпр, В |
2,87 |
1 |
1,88 |
4,03 |
2 |
1,91 |
5,21 |
3 |
1,93 |
6,36 |
4 |
1,95 |
7,36 |
5 |
1,96 |
8,54 |
6 |
1,97 |
9,59 |
7 |
1,98 |
10,90 |
8 |
1,99 |
12,1 |
9 |
2,00 |
Uвх, В |
Iобр, мА |
Uобр, В |
1,04 |
0 |
1 |
2,09 |
0 |
2 |
3,12 |
0 |
3 |
4,13 |
0 |
4 |
5,19 |
0 |
5 |
6,22 |
0 |
6 |
7,28 |
0 |
7 |
8,29 |
0 |
8 |
9,36 |
0,02 |
9 |
