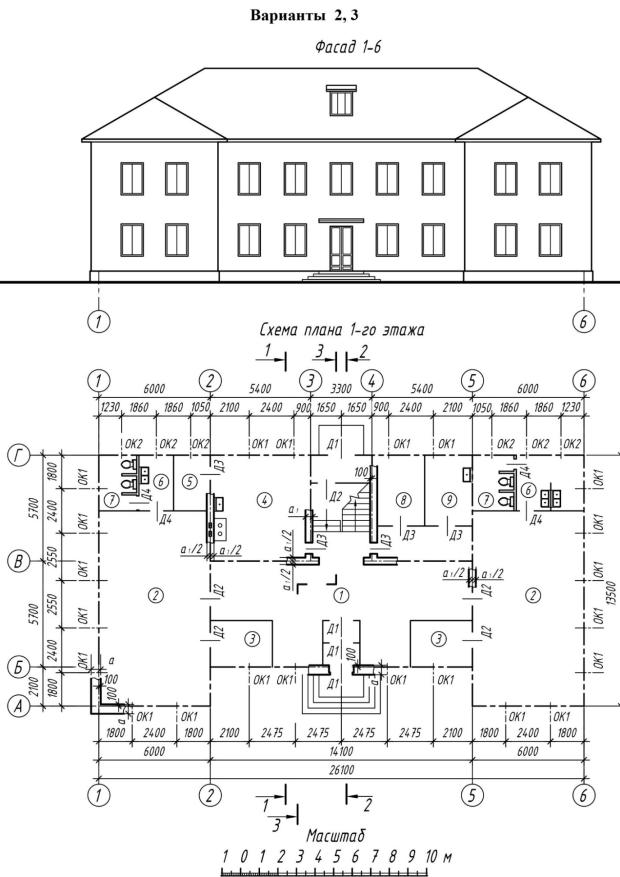

Рис. 6.2. Схема к заданию: «Детский сад»
51
Варианты 4, 5
Описание к заданию: «Дом отдыха локомотивных бригад» (рис. 6.3)
В задании даны: схема плана первого этажа, фасад, разрез 1 1 двухэтажного дома отдыха локомотивных бригад. Стены здания кирпичные: наружные толщиной в 2 кирпича (вар. 4) и в 2,5 кирпича (вар. 5), внутренние – в 1,5 кирпича. Перегородки из шлакобетонных плит толщиной 100 мм.
На схеме плана здания приведены размеры между осями стен и проемов, показано размещение лестничной клетки, сантехнического оборудования, а также привязка стен здания к координационным осям. Оси стен показаны утолщенными штрихпунктирными линиями, перегородки сплошными. Оконные проемы с четвертями, переплеты с двойным остеклением. Дверные проемы: наружные с четвертями, внутренние без четвертей. Оконные и дверные проемы обозначены: ОК1, ОК2, Д1, Д2, Д3, а их размеры под оконные и дверные блоки приведены в спецификациях (табл. 6.5, 6.6).
|
|
|
|
|
|
Таблица 6.5 |
|
|
Спецификация оконных проемов |
|
|
|
|||
|
|
|
|
|
|
|
|
Обо- |
|
Размеры проема, мм |
Количество проемов |
||||
значе- |
Тип оконных блоков |
ширина b |
высота h |
1-й эт. |
2-й эт. |
|
всего |
ние |
|
|
|||||
|
|
|
|
|
|
|
|
ОК1 |
Раздельный |
1210 |
1510 |
10 |
10 |
|
20 |
двухстворчатый |
|
||||||
|
|
|
|
|
|
|
|
ОК2 |
Раздельный |
1810 |
1510 |
4 |
6 |
|
10 |
трехстворчатый |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 6.6 |
|
|
Спецификация дверных проемов |
|
|
|
|||
|
|
|
|
||||
Обо- |
|
Размеры проема, мм |
Количество проемов |
||||
значе- |
Тип дверных блоков |
ширина b |
высота h |
1-й эт. |
2-й эт. |
|
всего |
ние |
|
|
|||||
|
|
|
|
|
|
|
|
Д1 |
Двупольный деревянный |
1210 |
2110 |
4 |
|
|
4 |
Д2 |
Однопольный деревянный |
910 |
2110 |
16 |
10 |
|
26 |
Д3 |
Однопольный деревянный |
610 |
2110 |
5 |
1 |
|
6 |
Размещение перегородок и недостающие размеры частей здания определяются по чертежу в соответствии с линейным масштабом.
На схеме плана здания приведена планировка помещений первого этажа: 1 – гардероб М; 2 – душ М; 3 – дезокамера; 4 – гардероб Ж; 5 – душ Ж; 6 – лестница; 7 – кухня; 8 – комната отдыха; 9 – сушильное отделение; 10 – прачечная; 11 – коридор; 12 – тамбур; 13 – нарядчик; 14 – комната хранения вещей; 15 – туалет.
В работе требуется:
1.Подготовить пространство модели в САПР AutoCAD для разработки общих чертежей здания: лимиты чертежа, режимы рисования (шаг, сетка, привязки, полярное и объектное отслеживание), создать слои (название, цвет, тип, масштаб и вес линий), разработать тестовый и размерный стили;
2.Разработать модель плана первого этажа, фасад в масштабе 1:1;
3.На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, приборы сантехнического оборудования, маркировку осей и проемов, проставить внутренние и наружные размеры, выполнить маркировку помещений и составить их экспликацию, проставить площади помещений;
4.На фасаде здания определить расположение и размеры вентиляционных шахт и дымовых труб, проставить отметки проемов и др. конструктивных элементов;
5.Скомпоновать план и фасад на листы формата А3 с использованием видовых экранов в масштабе 1:100.
52

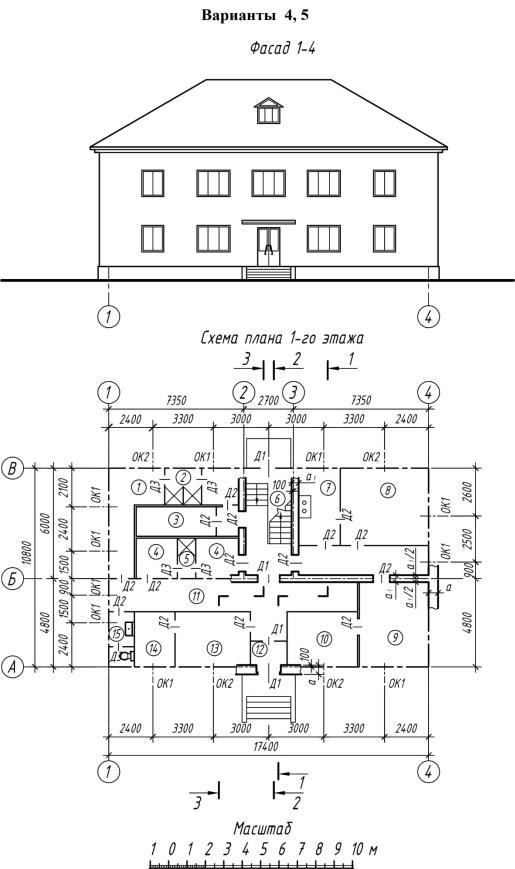

Рис. 6.3. Схема к заданию: «Дом отдыха локомотивных бригад»
53
Варианты 6, 7
Описание к заданию: «Дом связи» (рис. 6.4)
В задании даны: схема плана первого этажа, фасад и разрез 1–1 двухэтажного здания дома связи. Стены здания кирпичные: наружные толщиной в 2 кирпича (вар. 6) и в 2,5 кирпича (вар. 7), внутренние – в 1,5 кирпича. Перегородки из гипсобетонных плит толщиной 100 мм. Здание имеет водопровод, канализацию, центральное отопление. На схеме плана указаны размеры между осями стен и проемов, дано размещение вентиляционных каналов, лестничной клетки, а также привязка стен здания к координационным осям; оси стен показаны штрихпунктирными линиями, перегородки – сплошными. Оконные проемы с четвертями, переплеты с двойным остеклением. Дверные проемы: наружные с четвертями, внутренние без четвертей.
Оконные и дверные проемы обозначены: ОК1, Д1, Д2 и т. д., а их размеры под оконные и дверные блоки приведены в спецификациях (табл. 6.7, 6.8).
|
|
|
|
|
|
Таблица 6.7 |
|
|
Спецификация оконных проемов |
|
|
|
|||
|
|
|
|
|
|
|
|
Обо- |
|
Размеры проема, мм |
Количество проемов |
||||
значе- |
Тип оконных блоков |
ширина b |
высота h |
1-й эт. |
2-й эт. |
|
всего |
ние |
|
|
|||||
|
|
|
|
|
|
|
|
ОК1 |
Раздельный одностворчатый |
1210 |
2110 |
20 |
22 |
|
42 |
|
|
|
|
|
|
Таблица 6.8 |
|
|
Спецификация дверных проемов |
|
|
|
|||
|
|
|
|
||||
Обо- |
|
Размеры проема, мм |
Количество проемов |
||||
значе- |
Тип дверных блоков |
ширина b |
высота h |
1-й эт. |
2-й эт. |
|
всего |
ние |
|
|
|||||
|
|
|
|
|
|
|
|
Д1 |
Двупольный деревянный |
1510 |
2410 |
4 |
1 |
|
5 |
Д2 |
Двупольный деревянный |
1510 |
2110 |
5 |
6 |
|
11 |
Д3 |
Однопольный деревянный |
910 |
2110 |
5 |
– |
|
5 |
Д4 |
Однопольный деревянный |
760 |
2110 |
4 |
4 |
|
8 |
Размещение перегородок и недостающие размеры частей здания определяются по чертежу в соответствии с линейным масштабом.
На схеме плана показаны помещения первого этажа: 1 – зал аппаратов Морзе; 2 – венткамера; 3 – блокстанция; 4 – аккумуляторная; 5 – кислотная; 6 – душевые и туалеты (мужские и женские); 7 – склад; 5 – гардероб; 9 – мастерские. Планировка помещений второго этажа приводится на дополнительной схеме, где: 10 – зал аппаратов Бодо; 11 – красный утолок, 12 – туалеты; 13 – телецентр; 14 – помещение начальника; 15 – служебные помещения.
В работе требуется:
1.Подготовить пространство модели в САПР AutoCAD для разработки общих чертежей здания: лимиты чертежа, режимы рисования (шаг, сетка, привязки, полярное и объектное отслеживание), создать слои (название, цвет, тип, масштаб и вес линий), разработать тестовый и размерный стили;
2.Разработать модель плана первого этажа, фасад в масштабе 1:1;
3.На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, приборы сантехнического оборудования, маркировку осей и проемов, проставить внутренние и наружные размеры, выполнить маркировку помещений и составить их экспликацию, проставить площади помещений;
4.На фасаде здания определить расположение и размеры вентиляционных шахт и дымовых труб, проставить отметки проемов и др. конструктивных элементов;
5.Скомпоновать план и фасад на листы формата А3 с использованием видовых экранов в масштабе 1:100.
54

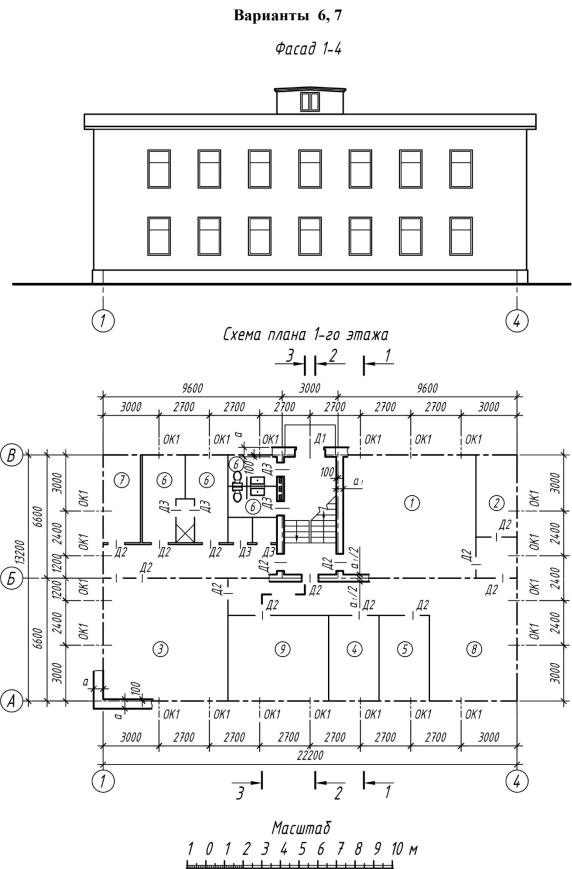

Рис. 6.4. Схема к заданию: «Дом связи»
55
Варианты 8, 9
Описание к заданию: «Жилой дом на 8 квартир» (рис. 6.5)
В задании даны: схема плана первого этажа, фасад, разрез 1 1 двухэтажного жилого дома. Стены здания кирпичные: наружные толщиной в 2 кирпича (вар. 8) и в 2,5 кирпича (вар. 9), внутренние – в 1,5 кирпича. Перегородки из шлакобетонных плит толщиной 100 мм.
На схеме плана здания приведены размеры между осями стен и проемов, показано размещение печей, вентиляционных и дымовых каналов, лестничной клетки, а также привязка стен здания к координационным осям. Оси стен показаны утолщенными штрихпунктирными линиями, перегородки сплошными. Оконные проемы с четвертями, переплеты с двойным остеклением. Дверные проемы: наружные с четвертями, внутренние без четвертей. Оконные
идверные проемы обозначены: ОК1, ОК2, ОК3, Д1, Д2, и т. д., а их размеры под оконные
идверные блоки приведены в спецификациях (табл. 6.9, 6.10).
|
|
|
|
|
|
Таблица 6.9 |
|
|
Спецификация оконных проемов |
|
|
|
|||
|
|
|
|
|
|
|
|
Обо- |
|
Размеры проема, мм |
Количество проемов |
||||
значе- |
Тип оконных блоков |
ширина b |
высота h |
1-й эт. |
2-й эт. |
|
всего |
ние |
|
|
|||||
|
|
|
|
|
|
|
|
ОК1 |
Раздельный двухстворчатый |
910 |
1510 |
4 |
4 |
|
8 |
ОК2 |
Раздельный двухстворчатый |
1210 |
1510 |
6 |
6 |
|
12 |
ОК3 |
Раздельный трехстворчатый |
1810 |
1510 |
8 |
8 |
|
16 |
|
|
|
|
|
|
Таблица 6.10 |
|
|
Спецификация дверных проемов |
|
|
|
|||
|
|
|
|
||||
Обо- |
|
Размеры проема, мм |
Количество проемов |
||||
значе- |
Тип дверных блоков |
ширина b |
высота h |
1-й эт. |
2-й эт. |
|
всего |
ние |
|
|
|||||
|
|
|
|
|
|
|
|
Д1 |
Двупольный деревянный |
1210 |
2110 |
4 |
|
|
4 |
Д2 |
Однопольный деревянный |
910 |
2110 |
4 |
4 |
|
8 |
Д3 |
Однопольный деревянный |
910 |
2110 |
18 |
18 |
|
36 |
Д4 |
Однопольный деревянный |
760 |
2110 |
8 |
8 |
|
16 |
Д5 |
Двупольный остекленный |
1210 |
2110 |
|
2 |
|
2 |
Размещение перегородок и недостающие размеры частей здания определяются по чертежу в соответствии с линейным масштабом.
На схеме плана здания приведена планировка помещений первого этажа. Планировка помещений второго этажа такая же.
В работе требуется:
1.Подготовить пространство модели в САПР AutoCAD для разработки общих чертежей здания: лимиты чертежа, режимы рисования (шаг, сетка, привязки, полярное и объектное отслеживание), создать слои (название, цвет, тип, масштаб и вес линий), разработать тестовый и размерный стили;
2.Разработать модель плана первого этажа, фасад в масштабе 1:1;
3.На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, приборы сантехнического оборудования, маркировку осей и проемов, проставить внутренние и наружные размеры, выполнить маркировку помещений и составить их экспликацию, проставить площади помещений;
4. На фасаде здания определить расположение и размеры вентиляционных шахт
идымовых труб, проставить отметки проемов и др. конструктивных элементов;
5.Скомпоновать план и фасад на листы формата А3 с использованием видовых экранов в масштабе 1:100.
56

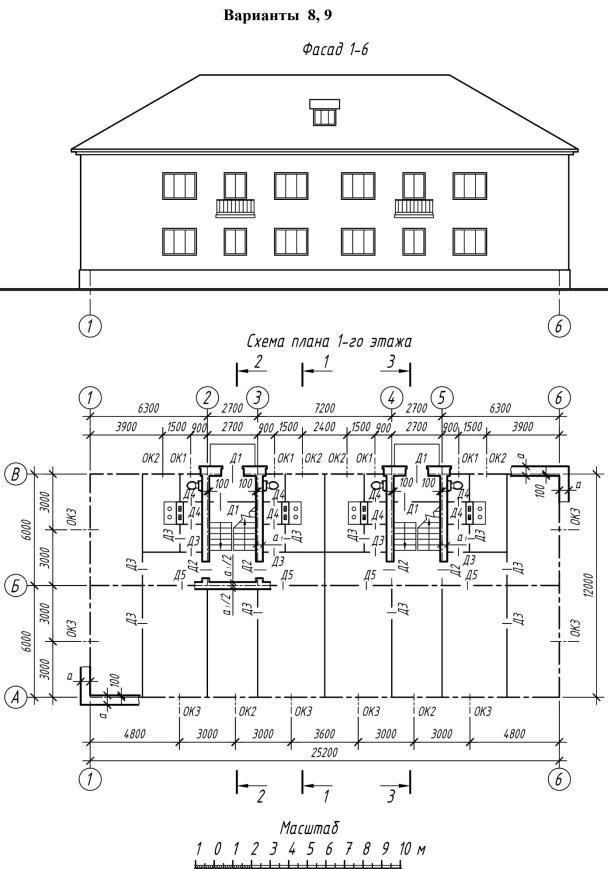

Рис. 6.5. Схема к заданию: «Жилой дом на 8 квартир»
57
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.ГОСТ 2.303–68*. ЕСКД. Линии. – Москва : ИПК Издательство стандартов, 1969. – 8 с.
2.ГОСТ 2.304–81*. ЕСКД. Шрифты чертежные. – Москва : ИПК Издательство стан-
дартов, 1981. – 22 с.
3.ГОСТ 2.307–2011. ЕСКД. Нанесение размеров и предельных отклонений. – Москва : Стандартинформ, 2012. – 37 с.
4.ГОСТ Р 21.1101–2013. СПДС. Основные требования к проектной и рабочей документации. – Москва : Стандартинформ, 2013. – 59 с.
5.ГОСТ 21.501–2011. СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений. – Москва : Стандартинформ, 2013. – 46 с.
6.ГОСТ 2.109–73. ЕСКД. Основные требования к чертежам. – Москва : ИПК Издательство стандартов, 1974. – 29 с.
7.ГОСТ 2.306–68. ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах. – Москва : ИПК Издательство стандартов, 1971. – 7 с.
8.ГОСТ 21.201–2011. СПДС. Условные изображения элементов зданий, сооружений
иконструкций. – Москва : Стандартинформ, 2013. – 24 с.
9.ГОСТ 21.205–2016. СПДС. Условные обозначения элементов трубопроводных систем зданий и сооружений. – Москва : Стандартинформ, 2017. – 24 с.
10.Сорокин, Н.П. Инженерная графика : учебник / Н.П. Сорокин [и др.]; под ред. Н.П. Сорокина. – Санкт-Петербург : Лань, 2016. – 392 с.
11.Георгиевский, О.В. Единые требования по выполнению строительных чертежей : справочное пособие / О.В. Георгиевский. – Москва : Архитектура-С, 2007. – 143 с.
12.Околичный, В.Н. Инженерная графика. Часть 2. Строительное черчение : учеб.- метод. пособие и контрольные задания / В.Н. Околичный, Н.У. Бабинович. – Томск : Изд-во Том. гос. архит.-строит. ун-та, 2010. – 68 с.
13.Омура, Дж. AutoCAD 2007. Экспресс-курс. – Санкт-Петербург : Питер, 2007. – 432 с.
14.Финкельштейн, Э. AutoCAD 2010 и AutoCAD LT 2010. Библия пользователя / Пер.
с англ. – Москва : Изд. дом «Вильямс», 2009. – 1360 с.
15.Окстотт, С. AutoCAD 2012 и AutoCAD LT 2012. Официальный учебный курс /
Пер. с англ. А. Жадаева. – Москва : ДМК Пресс. 2012. – 400 с.
16.Бондаренко, С.В. AutoCAD для архитекторов. – Москва : Изд. дом «Вильямс», 2009. – 592 с.
17.Погорелов, В.И. AutoCAD 2007. Экспресс-курс. – Санкт-Петербург : БХВ-
Петербург, 2006. – 560 с.
18.Околичный, В.Н. Компьютерная графика. Разработка общих чертежей здания в среде САПР AutoCAD : учебное пособие / В.Н. Околичный, Н.У. Бабинович. – Томск : Изд-во Том. гос. архит.-строит. ун-та, 2017. – 312 c.
19.Меркулов, А.Л. Начало работы. – URL: http://nas.tsuab.ru:5000/vs/sharing/JIp51K Nr#!aG9tZV92aWRlby0yMzc.
20.Меркулов, А.Л. Основные элементы интерфейса AutoCAD. – URL: http://nas.tsuab. ru:5000/vs/sharing/JIp51KNr#!aG9tZV92aWRlby0yMzg.
21.Меркулов, А.Л. Принципы черчения. – URL: http://nas.tsuab.ru:5000/vs/sharing/ JIp51KNr#!aG9tZV92aWRlby0yMzk.
58
22.Меркулов, А.Л. Листы в Автокад. Часть 1. – URL: http://nas.tsuab.ru:5000/ vs/sharing/JIp51KNr#!aG9tZV92aWRlby0yNDA.
23.Меркулов, А.Л. Листы в Автокад. Часть 2. – URL: http://nas.tsuab.ru:5000/vs/ sharing/JIp51KNr#!aG9tZV92aWRlby0yNDE.
24. |
Бесплатное |
программное |
обеспечение |
: |
сайт |
/ |
Autodesk. |
– |
URL: http://www.autodesk.ru/education. – Режим доступа : для зарегистрир. пользователей. |
|
|||||||
25. |
Компьютерная графика ЗФ (строительные специальности) : сайт / Система элек- |
тронного обучения ТГАСУ. – URL: http://ido.tsuab.ru/course/view.php?id=1129. – Режим до-
ступа : для зарегистрир. пользователей.
59

ПРИЛОЖЕНИЕ 1
Регистрация на официальном сайте Autodesk
Чтобы скачать бесплатную версию программы AutoCAD, нужно обязательно зарегистрироваться на официальном сайте Autodesk [26]. И не смотря на то, что данный процесс не сильно отличается от регистрации на других сайтах, существуют некоторые нюансы, которые следует знать.
Неправильно заполненная форма не даст вам возможности перейти на следующий этап создания учетной записи, чтобы, соответственно, бесплатно скачать AutoCAD и получить студенческую лицензию.

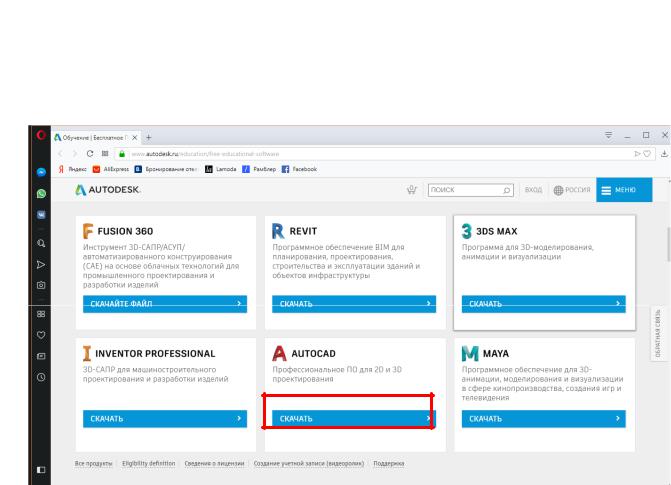

В начале работы необходимо перейти по ссылке образовательного портала Autodesk [26]. Откроется окно, в котором будет предложено для скачивания несколько программ. Выбираем программу AutoCAD, нажав кнопку «скачать» (рис. П1.1).
