Вопросы из билетов к зачету по курсу «Турбомашины АЭС»

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

1.Классифицируйте насосы по принципу действия.

2.К какому типу насосов относятся поршневые, осевые насосы и эжекторы?

3.На какие два класса делят насосы по принципу действия и конструкции?

4.Перечислите особенности объемных насосов?

5.Перечислите особенности динамических насосов?

6.Что позволяет объемным насосам развить высокое давление?

7.Под действием чего в динамических насосах перекачивается жидкость?

8.За счет чего осуществляется перекачка жидкости в струйных насосах?

9.Активные и пассивные потоки жидкости в струйных насосах разделяются или смешиваются?

10.Могут ли струйные насосы быть многоступенчатыми?

11.Какие функции выполняет насосное оборудование на АЭС?

12.Какие требования предъявляются к основным насосным агрегатам АЭС?

13.Что включает в себя понятие насосный агрегат?

14.Какие основные элементы конструкции центробежных насосов определяют экономичность и надежность их работы в системах АЭС?

15.Что входит в состав проточных частей центробежных насосов и какое их предназначение?

16.Для чего предназначены передние и задние щелевые уплотнения между неподвижными элементами и вращающимися рабочими колесами проточных частей насосов?

17.Для чего предназначены разгрузочные устройства в конструкции насосов?

18.Как уравновешивается осевое усилие в многоступенчатых насосах с односторонним расположением рабочих колес?

19.Какие подшипники применяются в насосах АЭС?

20.Для чего предназначены питательные насосы на АЭС?

21.Для чего предназначены циркуляционные насосы на АЭС?

22.Для чего предназначены конденсатные насосы на АЭС?

23.Какой насос (центробежный или осевой) Вы выберете для обеспечения высокой подачи, а какой для обеспечения наибольшего напора?

24.Опишите принцип действия центробежного насоса?

25.Что относится к основным параметрам насоса?

26.Какие потери в насосах и вентиляторах Вы знаете?

27.Какие способы регулирования производительности насосов Вы знаете?

28.Что такое кавитация?

29.Что такое кавитационной запас?

30.Какие меры борьбы с кавитацией Вы знаете?

1

ГРАФИЧЕСКАЯ ЧАСТЬ

1.Покажите на схеме насосы и сформулируйте их предназначение.

2.Покажите на схеме насосы и сформулируйте их предназначение.

2

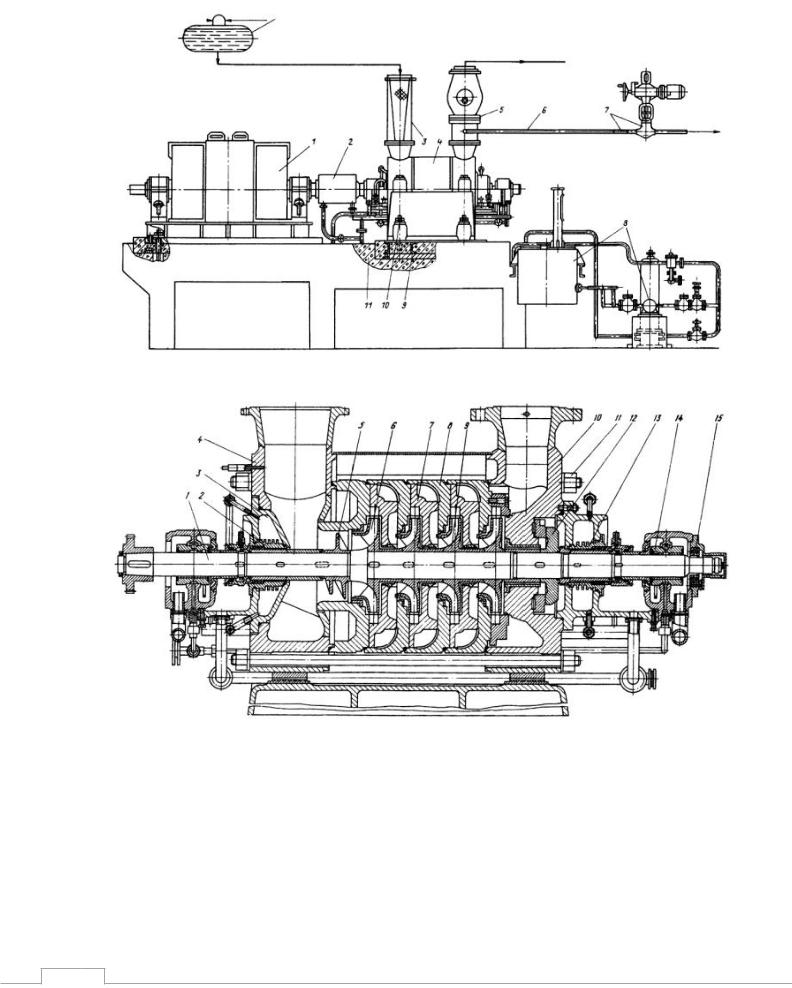

3.Что отмечено на рисунке цифрами 1-11?

4.Что отмечено на рисунке цифрами 1-15?

3

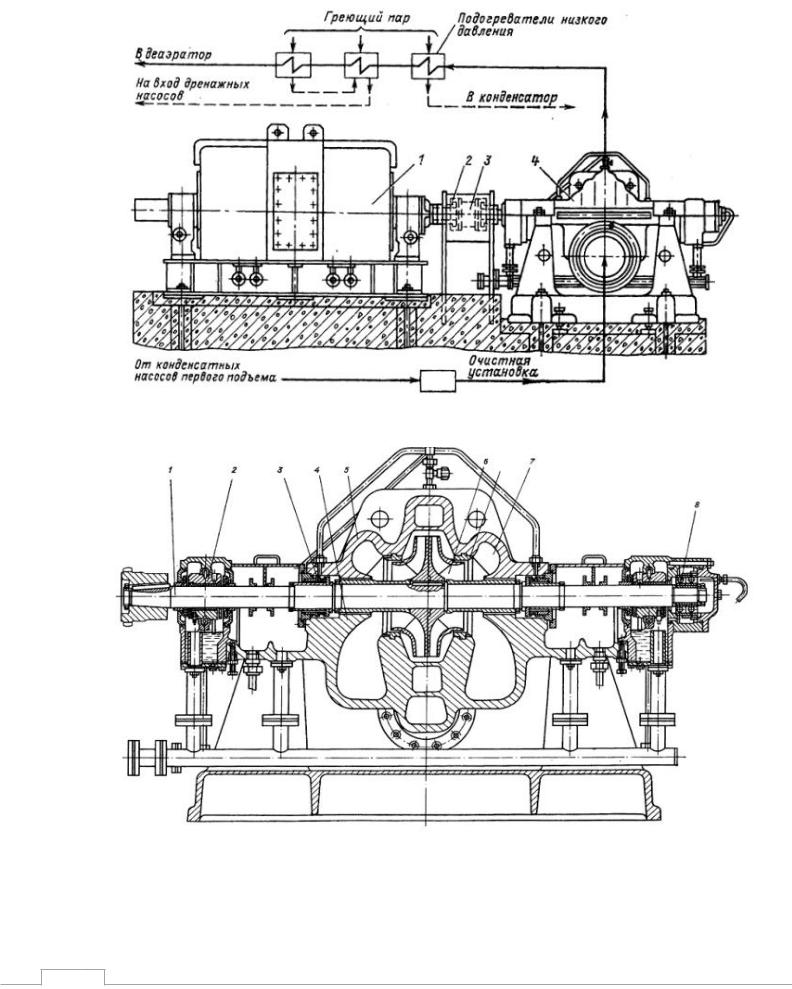

5.Что отмечено на рисунке цифрами 1-4?

6.Что отмечено на рисунке цифрами 1-15?

4

7.Что отмечено на рисунке цифрами 1-4?

8.Что отмечено на рисунке цифрами 1-15?

5

9.Расшифруйте обозначения на схеме

10. Отобразите на рисунке входной и выходной параллелограммы скоростей в рабочем колесе центробежного насоса и напишите обозначения этих скоростей.

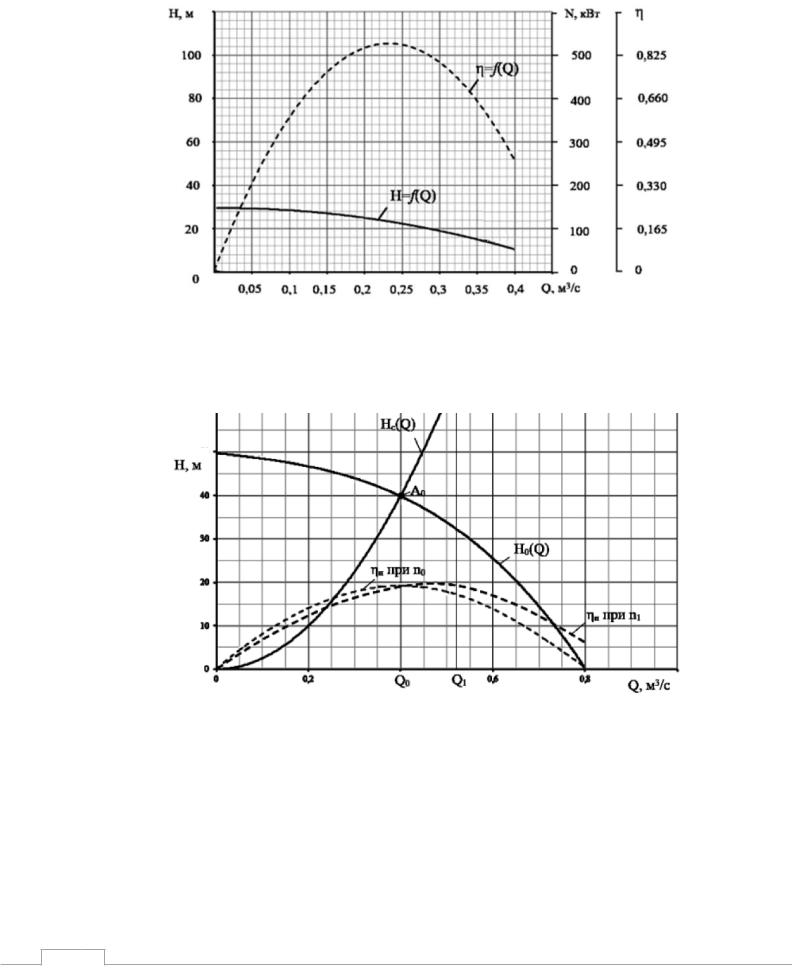

11.Отобразите основные графические характеристики насоса.

6

12. Что означают обозначения Hт, Н, Нвх, Ндиф, Нрк, Нсп.к. на рисунке?

13.Что такое характеристика сети? Отобразите на одном графике характеристику насоса и характеристику сети.

14.Что такое рабочая точка насоса?

15.Отобразите характеристики двух отдельно работающих насосов и их схему и общую характеристику при последовательном соединении в общей сети.

16.Отобразите характеристики двух отдельно работающих насосов и их схему и общую характеристику при параллельном соединении в общей сети.

17.Отобразите зависимость теоретического напора от подачи и угла β2л.

18.Отобразите влияние угла β2л на зависимость мощности от подачи.

19.Отобразите, как изменятся характеристики сети и насоса при дроссельном регулировании?

20.Отобразите, как изменятся характеристики сети и насоса при частотном регулировании?

21.Отобразите, как изменятся характеристики сети и насоса при байпасном регулировании?

22.Отобразите нахождение рабочей точки для двух одинаковых насосов, соединенных последовательно и работающих на одну сеть.

23.Отобразите нахождение рабочей точки для двух одинаковых насосов, соединенных параллельно и работающих на одну сеть.

7

РАСЧЕТНАЯ ЧАСТЬ

1.Запишите уравнение неразрывности.

2.Запишите закон сохранения энергии для несжимаемой жидкости для данного

рисунка.

3.Запишите основные условия кинематического подобия для определения новой подачи и напора при изменении частоты вращения рабочего колеса.

4.Запишите основные условия геометрического подобия для определения новой подачи и напора при изменении размеров рабочего колеса.

5.Запишите формулу для определения коэффициента быстроходности насоса.

6.Что такое потребляемая и полезная мощности насосов? Запишите формулы для их определения.

7.Расскажите алгоритм расчета и покажите качественно, как изменится характеристика насоса при уменьшении частоты его вращения?

8

8. Расскажите алгоритм расчета и покажите качественно, как изменится характеристика насоса при увеличении частоты его вращения?

9.Какой вид имеет уравнение для расчета характеристики сети при наличии и отсутствии статической составляющей напора?

10.Расскажите алгоритм расчета и покажите качественно, как изменится характеристика насоса, работающего в сети, при увеличении частоты его вращения?

11.Какие соотношения для общих подачи и напора свойственны насосам, подключенным последовательно?

12.Какие соотношения для общих подачи и напора свойственны насосам, подключенным параллельно?

9
