Ротора Турбины
Условия работы роторов:
•Высокая частота вращения
велики напряжения от центробежных сил.
•Роторы ЦВД и ЦСД турбин ТЭС в области паровпускной части работают в условиях высоких температур (500-510 оС)
проявляется эффект ползучести.
•Валопровод турбины суммирует крутящие моменты, развиваемые отдельными цилиндрами, и в конечном счете передает их ротору генератора
на выходном валу турбины развивается максимальный крутящий момент.
•Ротор турбины – один из элементов, воспринимающий все изменения температуры в проточной части турбины
быстрое изменение температуры может привести к появлению в ротоах высоких температурных напряжений, а при их циклическом повторении – к появлению трещин термической усталости.

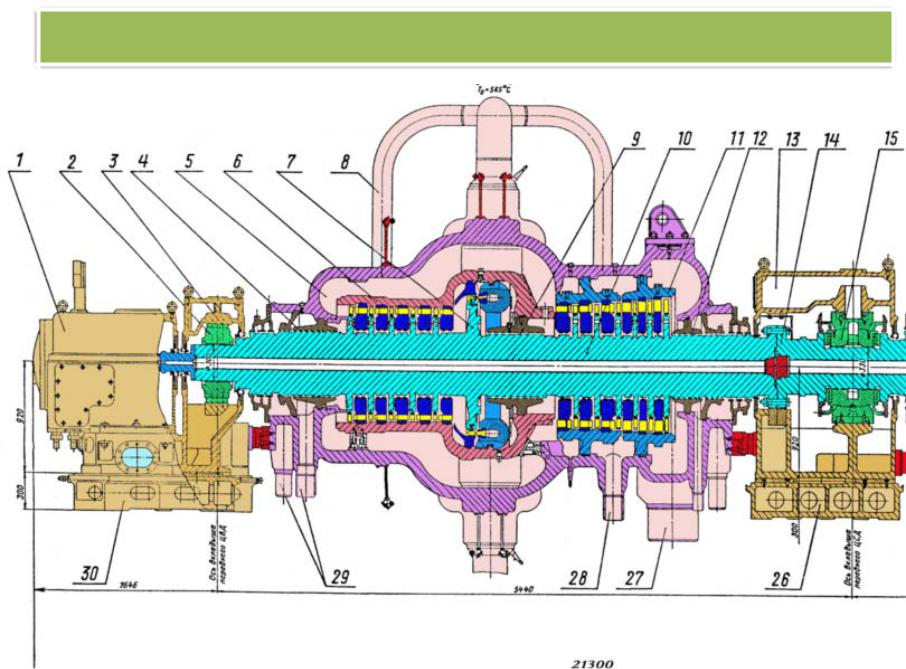

Разрез ЦВД
Конструкция ротора ЦВД

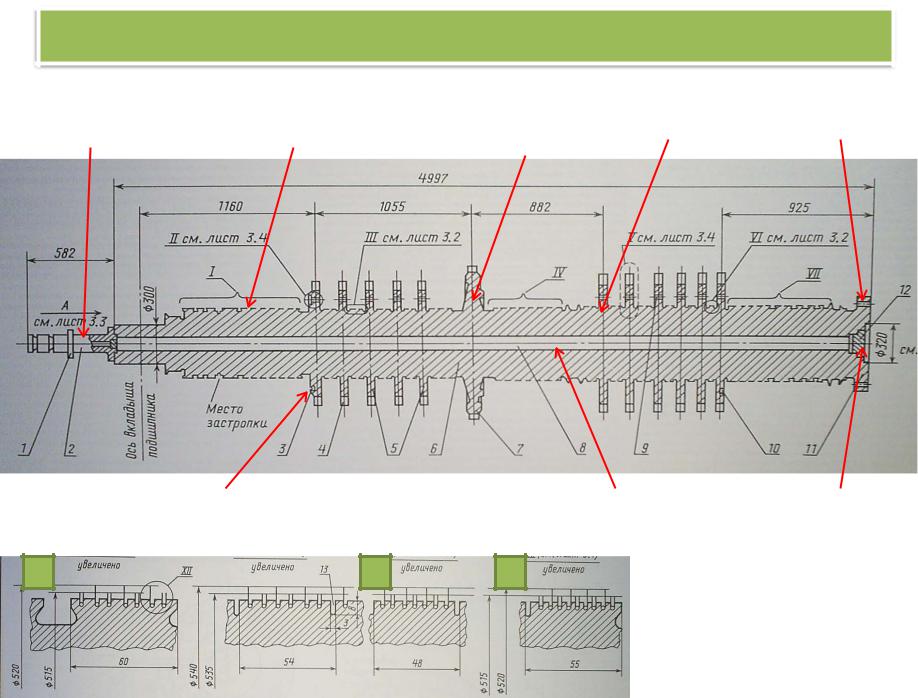

Цельнокованый ротор – вал и диски выполняются из одной поковки
Вал автоматабезопасности |
Концевоеуплотнение |
Дискрегулирующей |
Рабочийдиск |
Жесткаяполумуфта |
ступени |
|
|
||
|
|
|
|
Пазыдля балансировки |
Центральное осевое |
Пробка |
|
отверстие |
|
1 |
2 |
3 |
1 |
– Переднее концевое |
|
уплотнение |
|||||
|
|
|
|||
|
|
|
2 |
– Среднееконцевое |
|
|
|
|
уплотнение |
||
|
|
|
3 |
- Заднее концевое |
|
|
|
|
уплотнение |
||
Жесткая соединительная муфта
Соединительные муфты связывают отдельные роторы цилиндров турбины и генератора в единое целое – валопровод. Они передают крутящий момент с ротора на ротор.

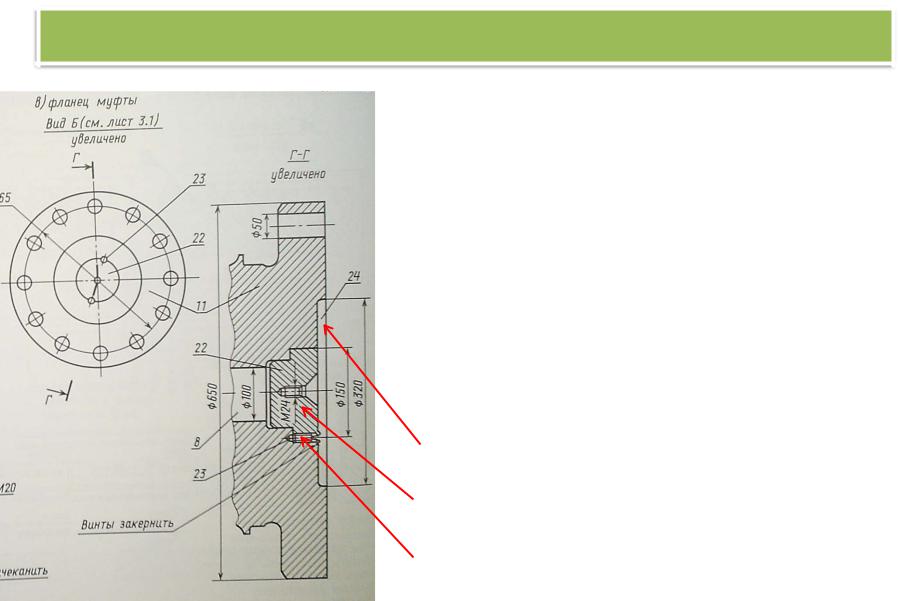

Жесткая полумуфта ротора ЦВД выполнена в виде фланца заодно с валом.
Центровка полумуфт обеспечивается с помощью кольцевого выступа на одной и впадины – на другой
Расточкадля центровки роторов высокого и среднего давления
Пробка
Установочныйвинт (креплениепробки)

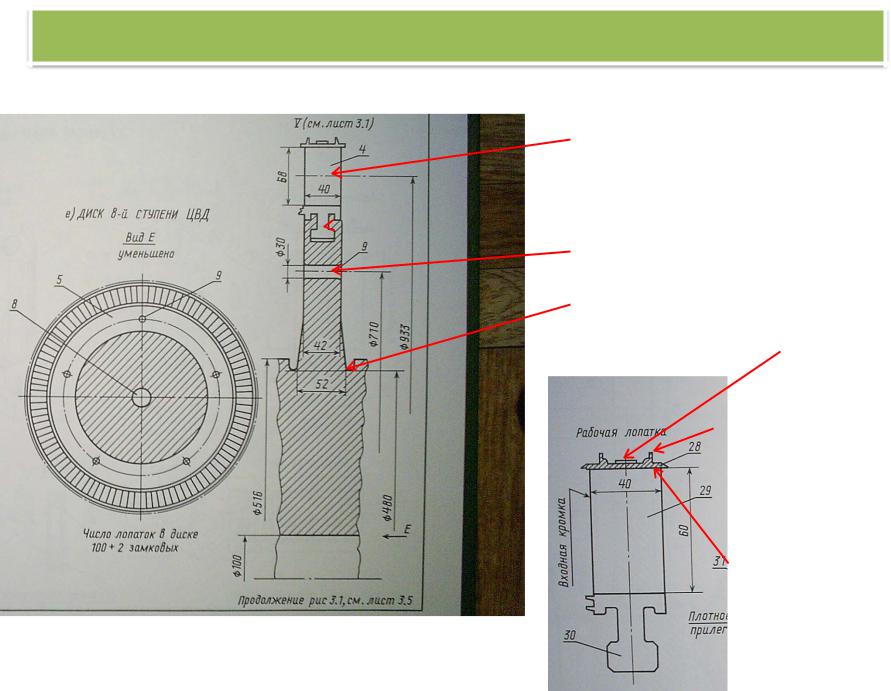

Рабочий диск ротора
Рабочая лопатка
Т-образный хвостовик рабочей
лопатки
Разгрузочное отверстие
Термическиеканавки Расклепка шипа
Гребнинадбандажного уплотнения
Бандажнаялента

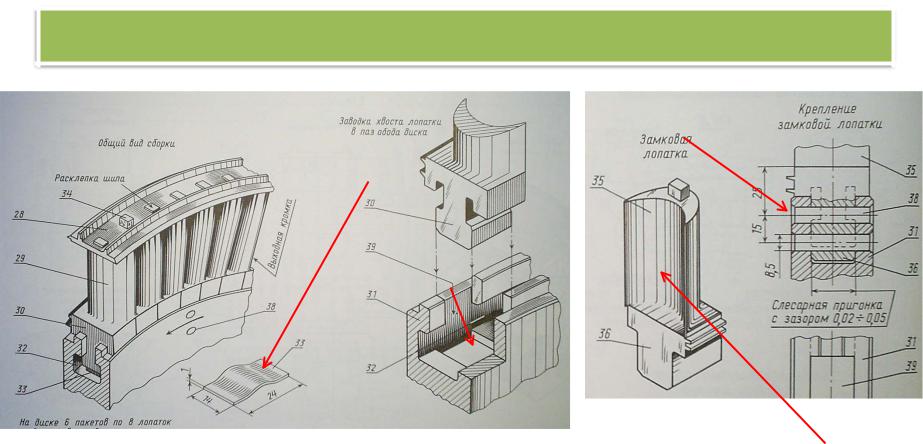

Установка рабочих лопаток в рабочий диск
Заклепка
Пружина
Колодец
Лопатки соединены между собой в пакеты по 8 штук бандажной лентой. |
Замковая |
Бандажная лента крепится к лопаткам посредством расклепки шипов. |
лопатка |
Т-образные хвостовики используются только для коротких лопаток, |
|
при небольших центробежных силах |
|
Рабочие лопатки заводятся в Т-образные пазы диска через колодец и |
|
поджимаются пружинами |
|
Две замковые лопатки, расположенные симметрично относительно |
|
центра вала в колодцах, крепятся заклепками |
|
Рабочие лопатки регулирующей ступени

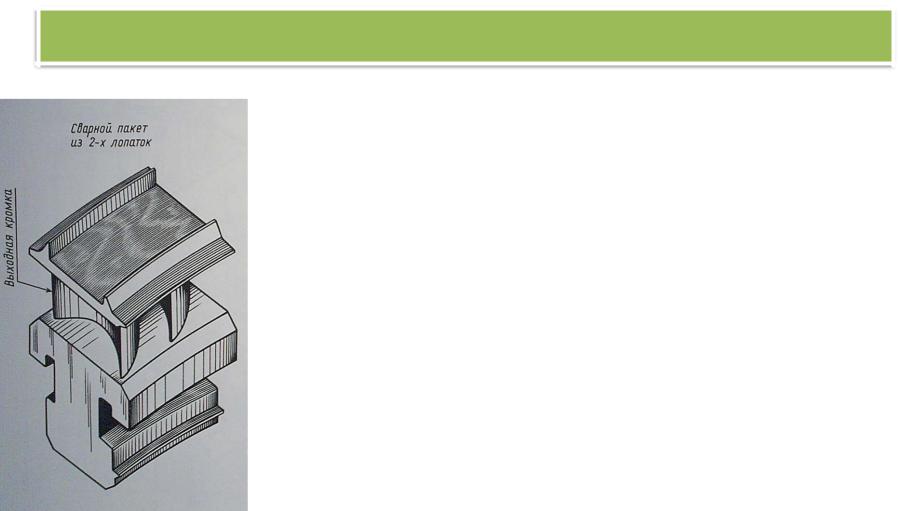

Из-за большого диаметра и хорды рабочих лопаток регулирующей ступени обеспечить надежность работы ленточного бандажа становится затруднительным. Поэтому применяют лопатки с бандажными полками, отфрезерованными с лопаткой из одной заготовки и сваренными попарно.
Конструкция пакета обеспечивает необходимую компенсацию температурных расширений при неравномерном прогреве лопаток и диска

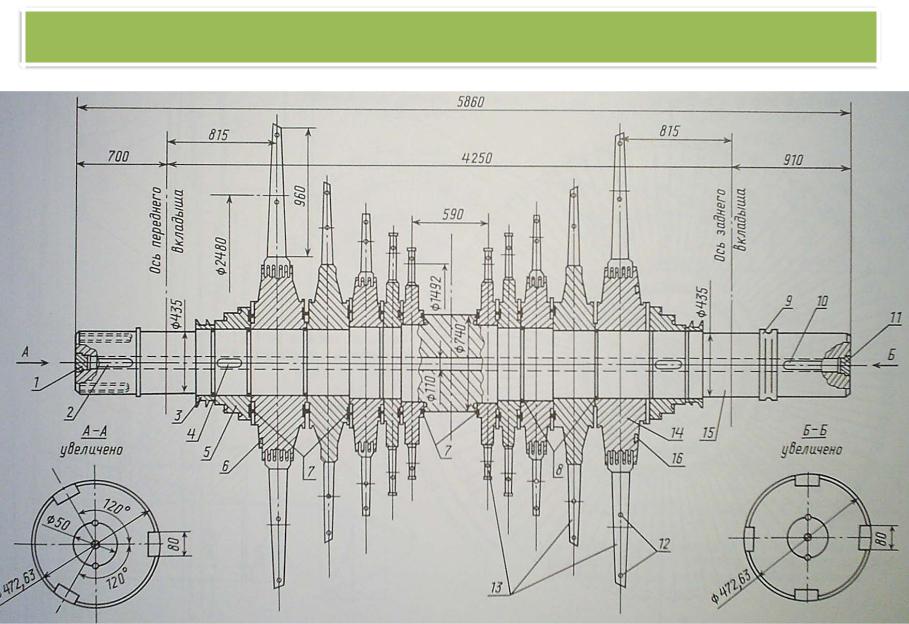

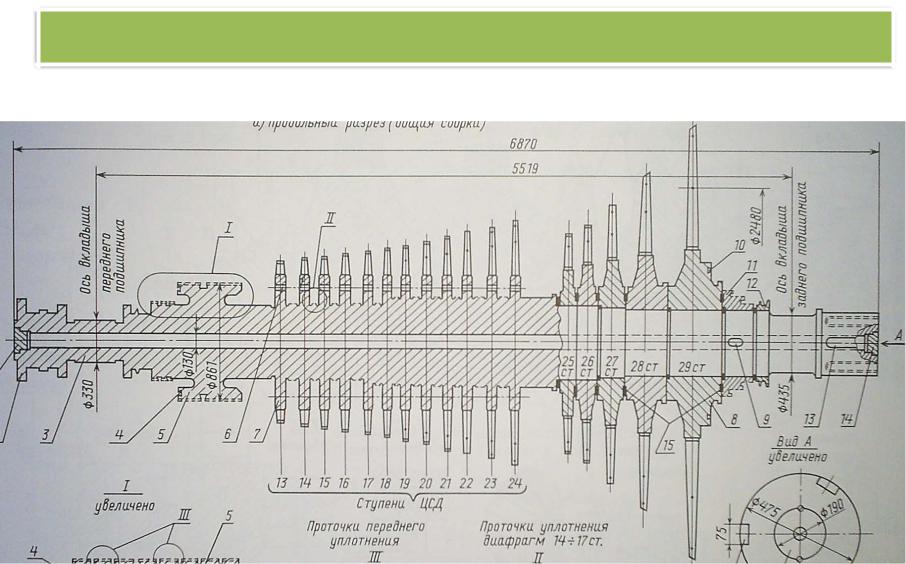

Ротор ЦСД
Ротор ЦНД
