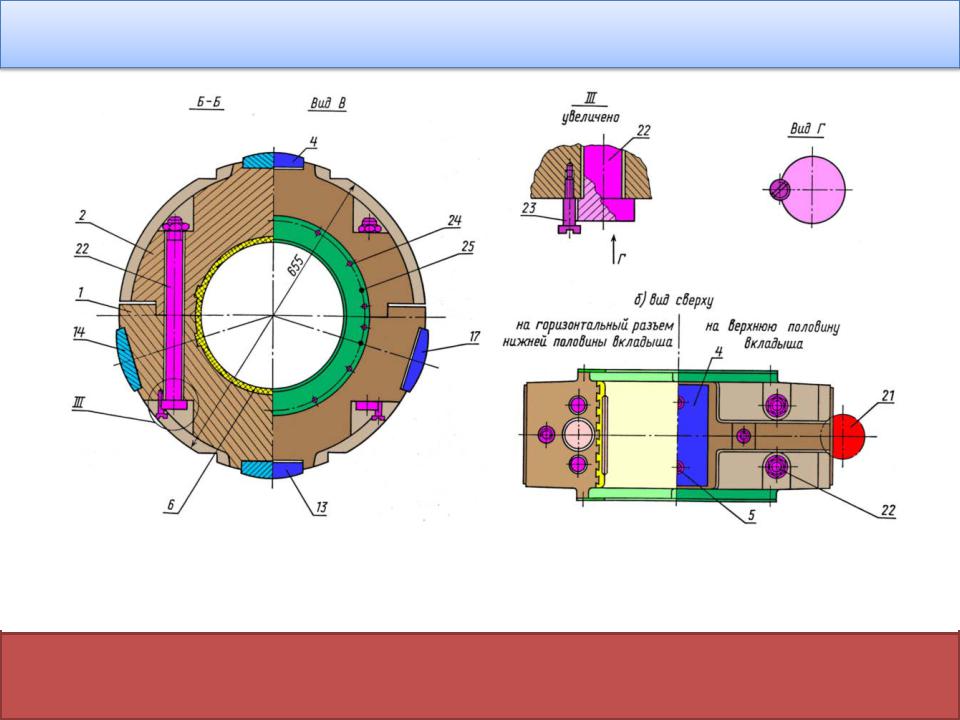

Поперечный разрез вкладыша опорного подшипника

1,2 – нижняяи верхняяполовины вкладыша;4 – установочнаяколодка;5 – винт; 6 – баббитовая заливка;13, 14, 17 – нижниеустановочныеколодки;21 – стопорная шайба;22 – болт специальный;23

– винт специальный;24 – винт; 25 - штифт

Корпус среднего подшипника

1,9 – вертикальные шпонки; 2 – нижняя часть корпуса опоры; 3,8 – маслозащитные кольца; 4 – верхняя часть корпуса; 5 – аварийная емкость; 6 – маслопровод подачи масла на смазку вкладыша; 7 – расточка под обойму опорно-упорного вкладыша; 10 – стулья для размещения на них опорных лап ЦВД и ЦСД; 11 – дозирующая трубка; 12 – труба подачи масла в аварийную емкость; 13 – воздушная труба

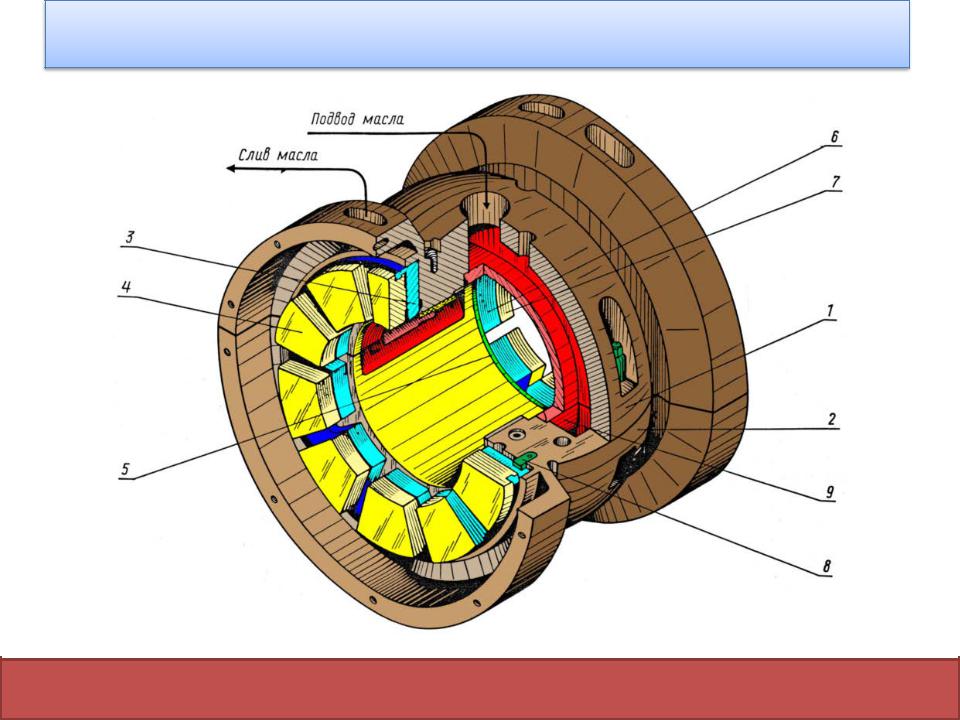

Опорно-упорный подшипник

1,2 – нижняяи верхняяполовины вкладыша;3,6 – установочныекольцапод упорные сегменты; 4,7 – упорныесегменты; 5 – регулировочнаяпрокладка;8 – стопорные пластины;9 – кольцеваяполость

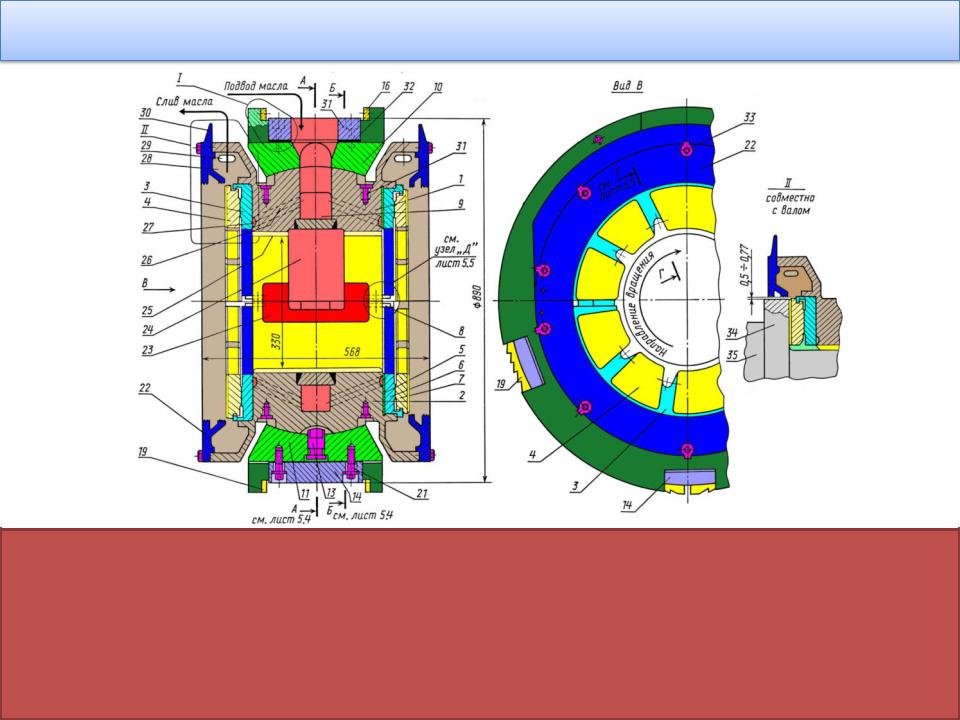

Продольныйразрез опорно-упорного подшипника

1,2 –верхняя и нижняя половины вкладыша; 3,6 – установочные кольца под упорные сегменты; 4,7 – упорные сегменты; 5 – регулировочная прокладка; 8 – стопорные пластины; 9 – кольцевая полость; 10,11 – верхняя и нижняя половины обоймы; 13 – стопор; 14 – колодки нижней половины обоймы вкладыша; 15 – верхняя установочная колодка; 16 – верхняя часть установочного кольца обоймы; 19 – нижняя часть установочного кольца обоймы; 21 – винт; 22,30 – нижняя и верхняя половины уплотнительного кольца; 23 – маслораздаточный карман; 24 – маслораздаточная канавка; 25 – баббитовая заливка; 26 – наклонное сверление; 27 – кольцевая выточка по торцу вкладыша; 28 – кольцевая камера; 29 – отверстие для слива масла; 31 – отверстие с резьбой; 32 – прокладка; 33 – болты; 34 – упорный гребень, выточенный заодно с валом; 35 – вал ротора
