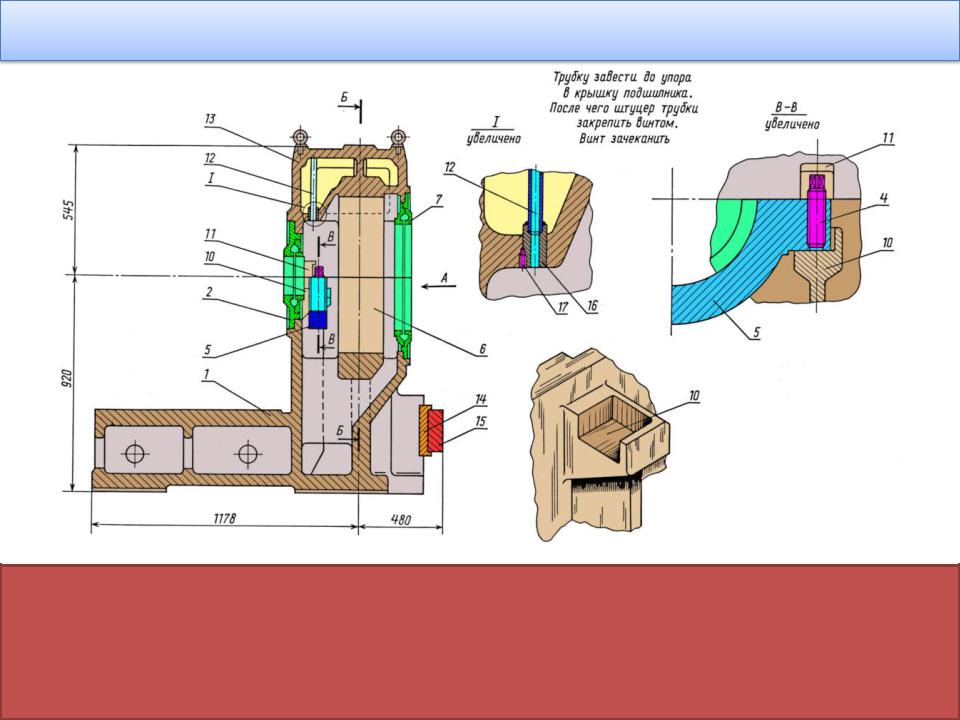

Продольный разрез корпуса переднего подшипника

1 – рама для размещения блока регулирования турбины; 2, 7 – маслозащитные кольца; 4 – отжимной винт; 5 – скоба; 6 – расточка для размещения вкладыша опорного подшипника; 10 – прилив для опирания скобы; 11 – прилив в крышке опоры, стопорящий скобу; 12 – воздушная трубка; 13 – крышка корпуса опоры; 14 – перекладина; 15 – вертикальная шпонка; 16 – штуцер; 17 - винт

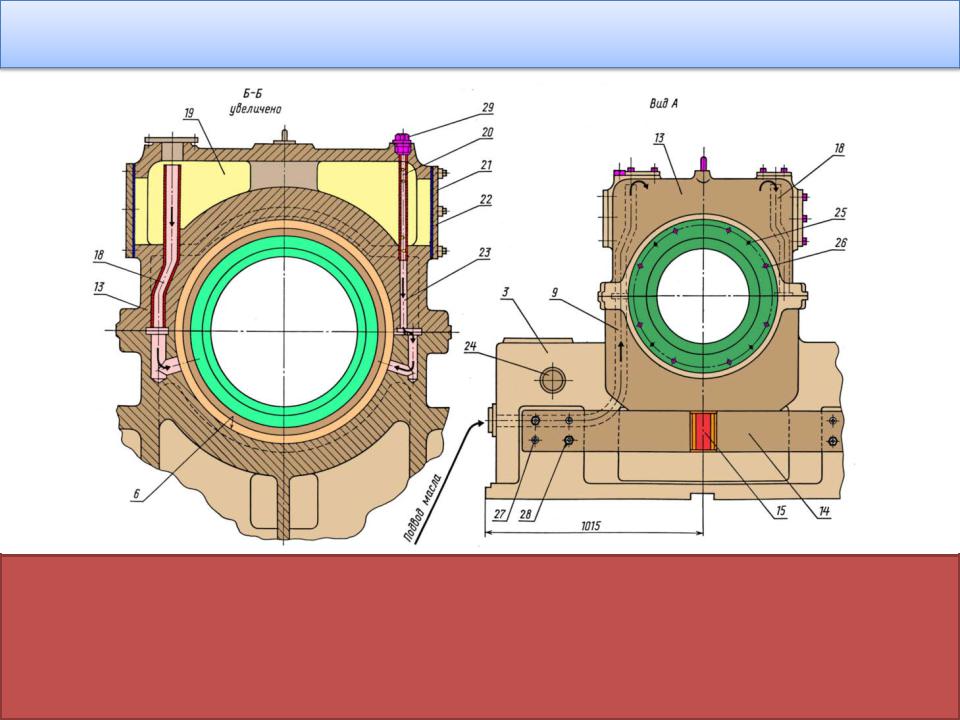

Поперечный разрез корпуса переднего подшипника

3 – стул опоры для опирания лап корпуса ЦВД; 6 – расточка для размещения вкладыша опорного подшипника;9 – маслопровод для подвода масла в аварийнуюемкость опоры; 13 – крышка корпуса опоры; 14 – перекладина; 15– вертикальнаяшпонка;18 – трубка; 19 – аварийнаяемкость; 20 – дозирующаятрубка; 21 – заглушка аварийногобака;22 – уплотнительная прокладка;23 – канал подводамаслак опорному вкладышу черездозирующуютрубку; 24 – рым; 25 – штифт цилиндрическийнарезной;26 – шпилька;27 – штифт; 28 – шпилька;29 - пробка

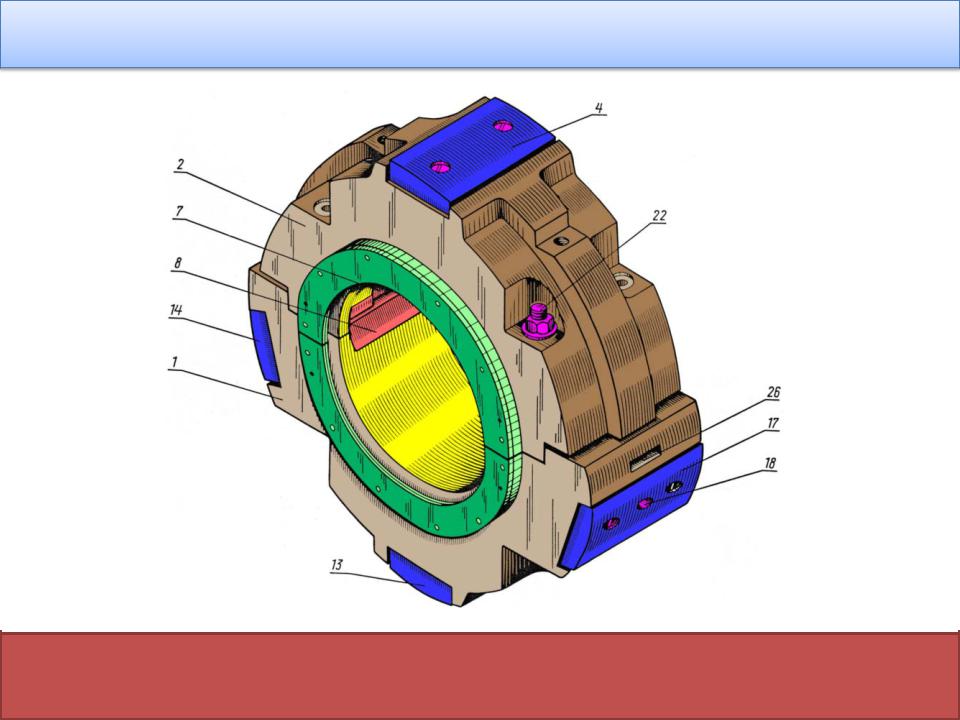

Общий вид вкладыша опорного подшипника

1,2 – нижняяи верхняяполовины вкладыша;4 – установочнаяколодка;7 – маслораздаточнаяканавка; 8 – маслораздаточныйкарман;13, 14, 17 – нижниеустановочныеколодки;18 – каналподачи масла на смазку;22 – болт специальный;26 – выточкадля размещения стопорной шайбы

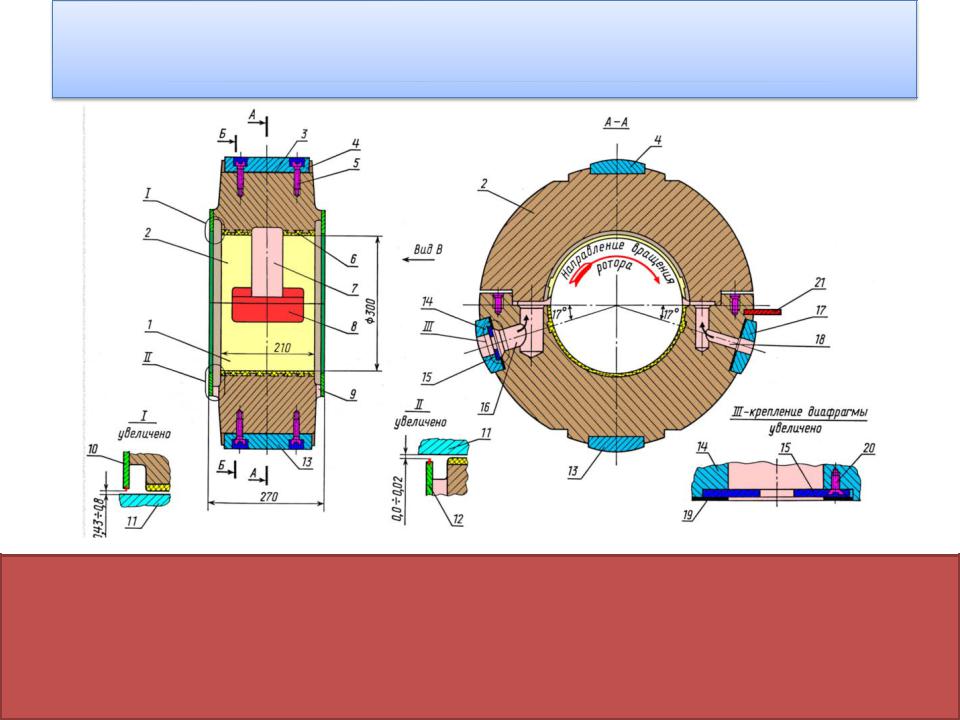

Вкладыш опорного подшипника

1,2 – нижняяи верхняяполовины вкладыша;3 – прокладка;4 – установочнаяколодка;5 – винт; 6 – баббитоваязаливка;7 – маслораздаточнаяканавка;8 – маслораздаточныйкарман; 9– отверстия для сливамасла;10 – верхняяполовина маслозащитного кольца;11 – шейка вала;12 – нижняяполовина маслозащитного кольца;13, 14, 17 – нижниеустановочныеколодки;15 – дозирующаяшайба;16 – канал подачи маслаиз аварийнойемкости на смазку;18 – канал подачи масла на смазку;19 – прокладка;20 – винт;21 – стопорная шайба;
