Алгоритм теплового расчета турбинной ступени. Определение усилия, действующего на рабочие лопатки. Относительный лопаточный КПД ступени.
Лекция 7. Часть 2. 07.04.2023

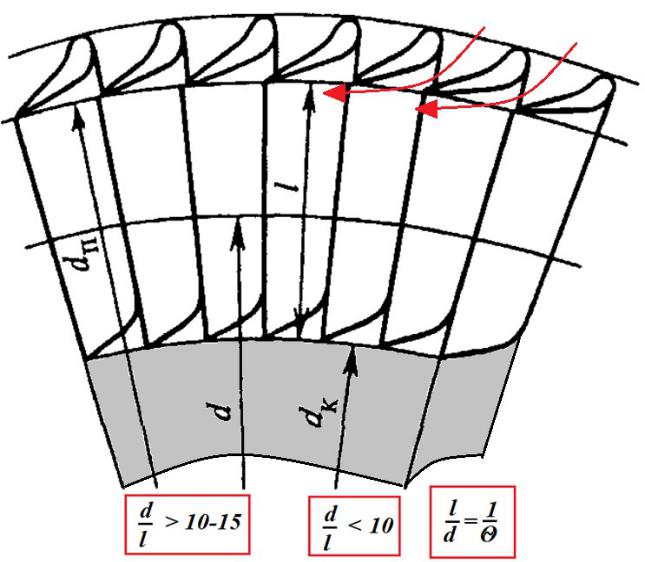

Кольцевая турбинная решетка

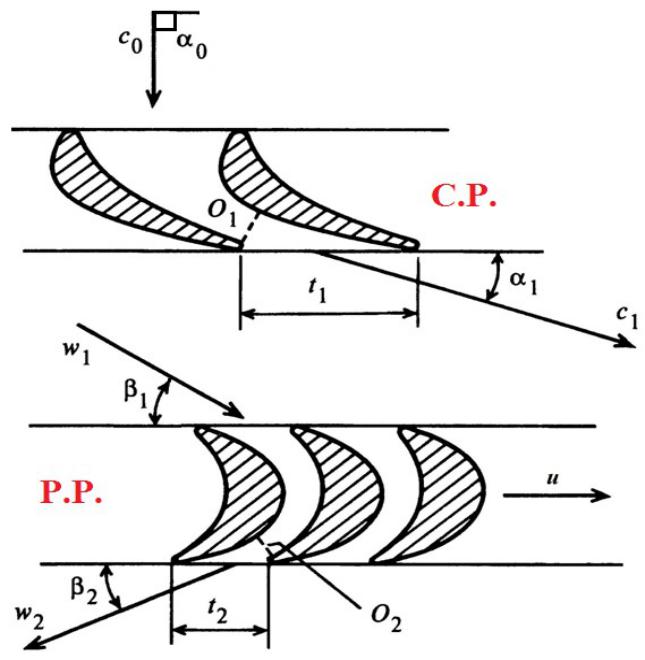

Схема осевой турбинной ступени активного типа

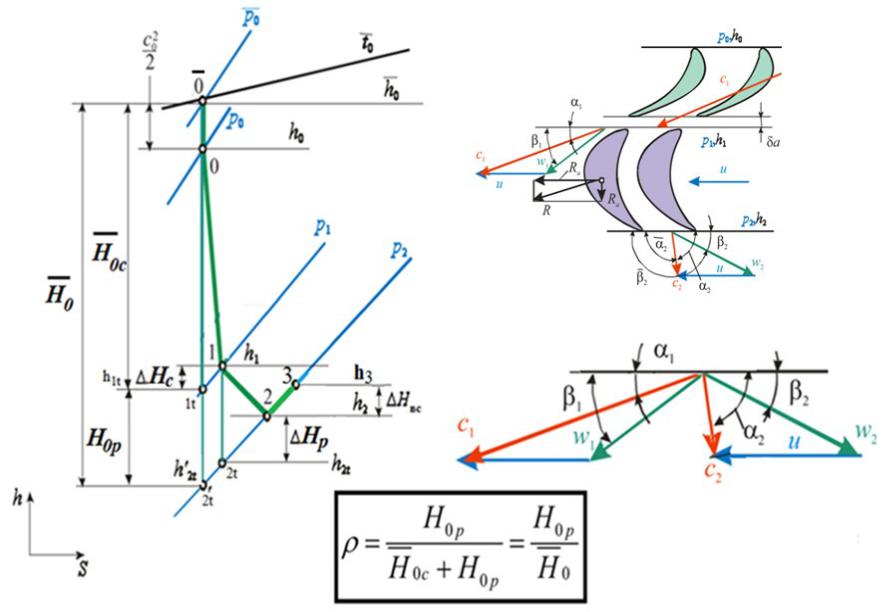

Основные уравнения. Расчет по одномерной теории.

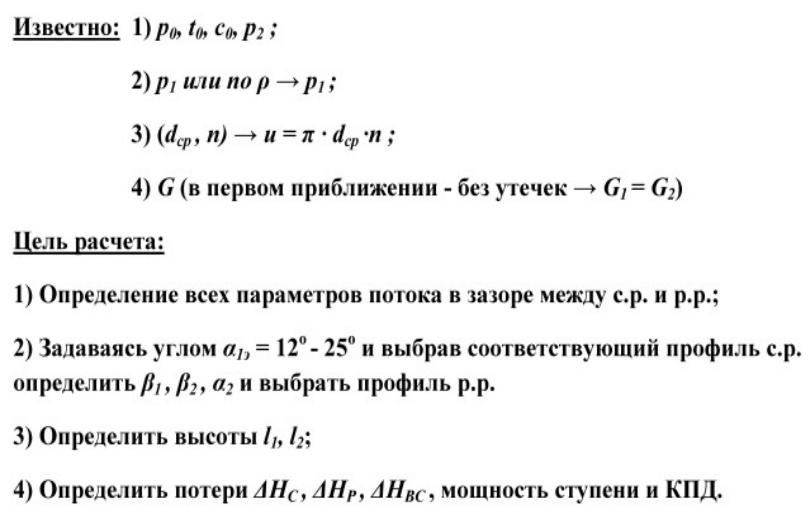

Алгоритм теплового расчета турбинной ступени - 1
Алгоритм теплового расчета турбинной ступени - 2

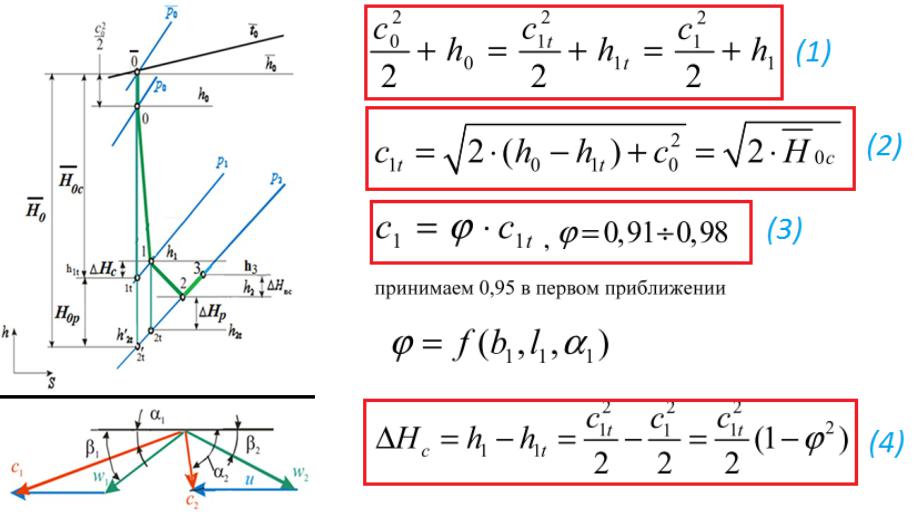

Алгоритм теплового расчета турбинной ступени – 3. Процесс в сопловой решетке.

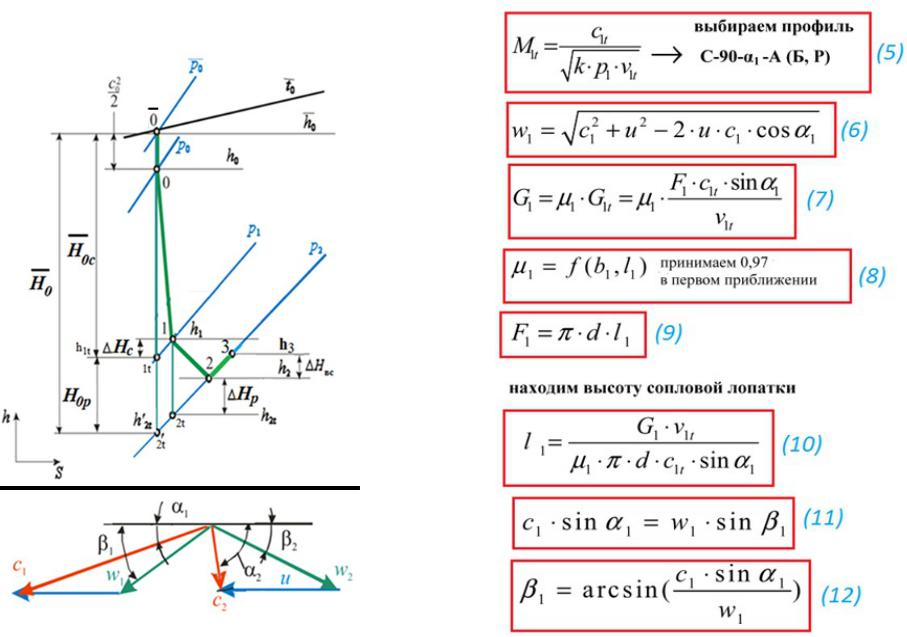

Алгоритм теплового расчета турбинной ступени – 4. Процесс в сопловой решетке.

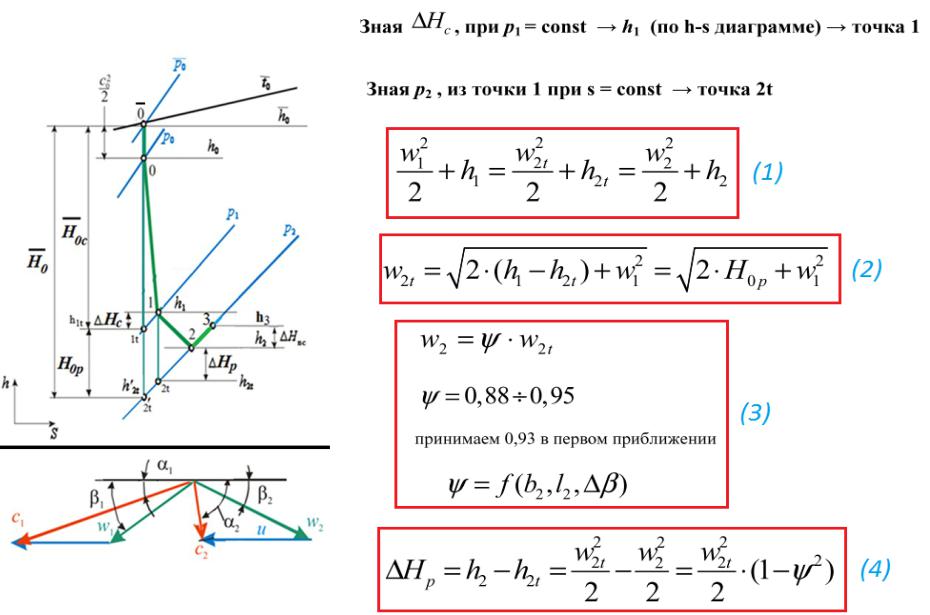

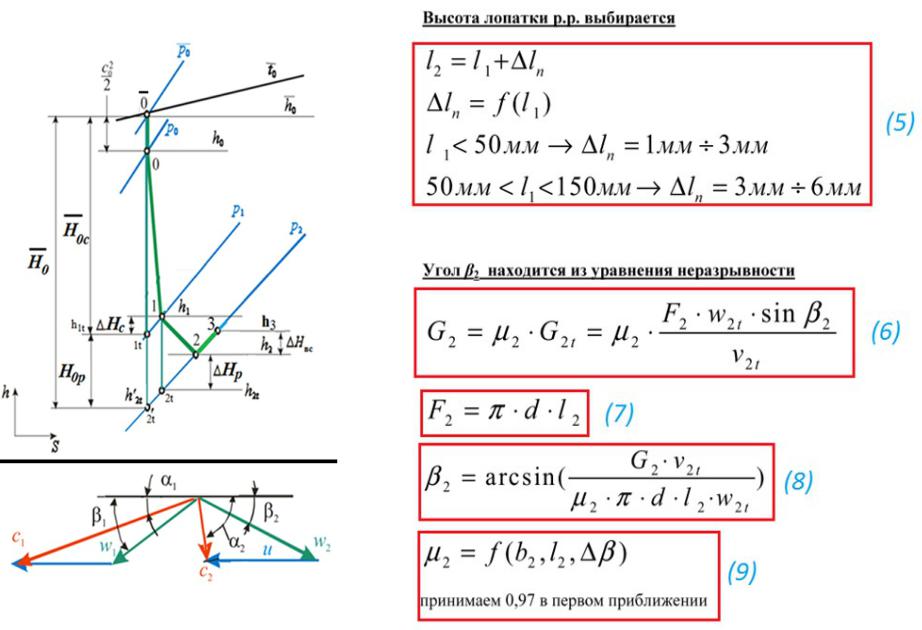

Алгоритм теплового расчета турбинной ступени – 5. Процесс в рабочей решетке.
