Лекции / Лекция 9-2

Парогенераторы обогреваемые водой

Парогенераторы обогреваемые водой под давлением с естественной циркуляцией

Предназначены для выработки сухого насыщенного или слабо перегретого пара;

Экономайзерный участок в тепловой схеме либо отсутствует, либо занимает небольшую поверхность (изменение температуры греющего теплоносителя по всему ПГ обычно невелико 25-40°С);

Циркуляция теплоносителя происходит в трубах, а циркуляция рабочего тела – в межтрубном пространстве (давление теплоносителя, как правило, больше).

ПГ РУ ВВЭР-1000 (ПГВ-1000)

•Первый блок ВВЭР-1000 – Нововоронежская АЭС в 1980 г.

•ПГВ-1000 – 4 ПГ на блок

•похож по схеме и конструктивному исполнению на ПГВ-440

•более напряжен по тепловым, паровым и механическим показателям

•мощность ПГ 750 МВт, - в 3,25 раза выше, а масса лишь в 1,7 раза

•с 1984 г. рекомендован к серии, название ПГВ-1000М

•в России, Украине, Болгарии, Чехии, Китае, Иране - 108 шт. ПГВ-1000(М)

•Параметры ПГ:

•паропроизводительность: 408 кг/с (1470 т/ч),

•давление / температура пара: 6,28 МПа/278,5°С

•влажность пара: менее 0,2%

•температура теплоносителя: 321/299°С

•давление теплоносителя 16 МПа

•расход теплоносителя 3980 кг/с (21500 м3/ч)

ПГ РУ ВВЭР-1000 (ПГВ-1000)

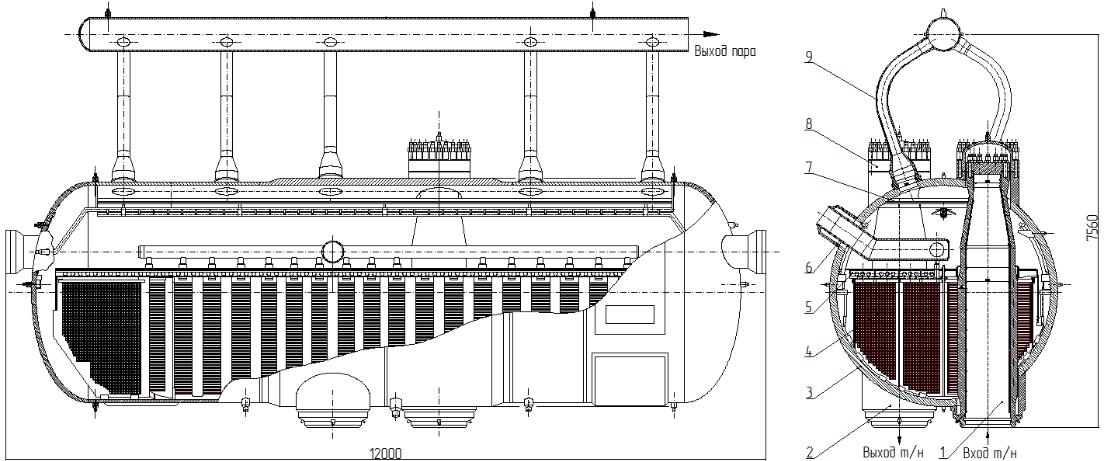

Рис 6. Эскиз ПГВ-1000: 1 – корпус;

2– холодный коллектор;

3– горячий коллектор;

4– теплообменные трубы;

5– погруженный дырчатый лист;

6– коллектор питательной воды;

7– сепараторы пара (в 1995 г. отказались).

Основной поток п/в подается на горячую сторону ПГ – выравнивает паровую нагрузку

ПГ РУ ВВЭР-440 (ПГВ-440)

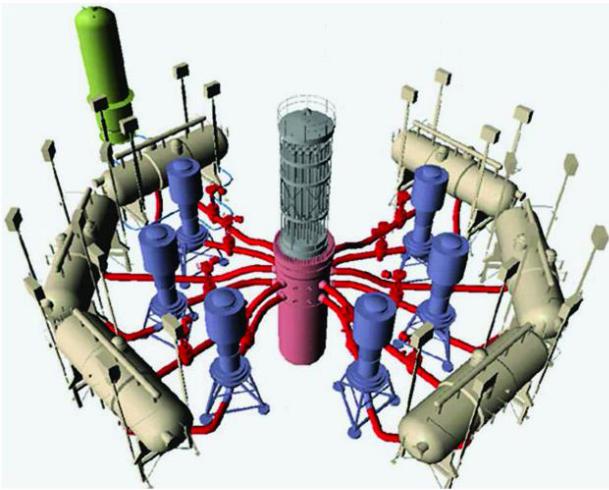

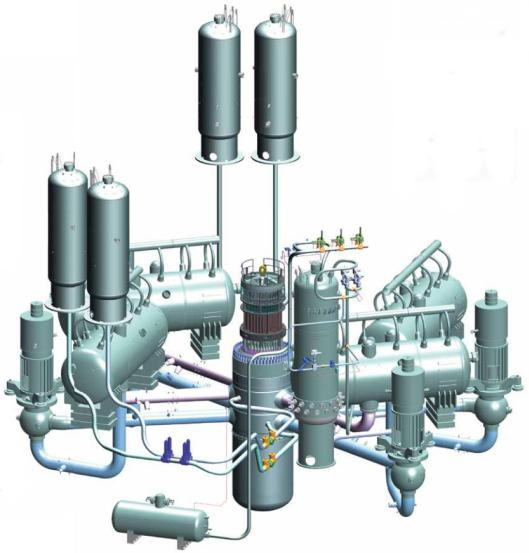

Рис. Компоновка РУ ВВЭР-440.

 Тепловая мощность реактора – 1375 МВт;

 6 ПГ на 1 реактор => мощность ПГВ-440 – 230 МВт;

 На сегодняшний день эксплуатируется около

162 ПГ ПГВ-440;

 Производители ПГ в различное время: - «ЗиО-Подольск» (РФ); - «Атоммаш» (Волгодонск, РФ); - «Витковица» (Чехия).
