Механические передачи / Виды и изображения механических передач
.doc1.2 Основные виды механических передач
Основные виды механических передач представлены в табл. 1.1.
Структурная схема механической передачи - изображение механической передачи в условных обозначениях без соблюдения масштаба, но с учетом взаимных положений звеньев и пропорций размеров.
Таблица 1.1
Основные виды механических передач
Тип механической передачи |
Структурная схема механической передачи |
Изображение механической передачи |
Зубчатая цилиндрическая передача |
|
|

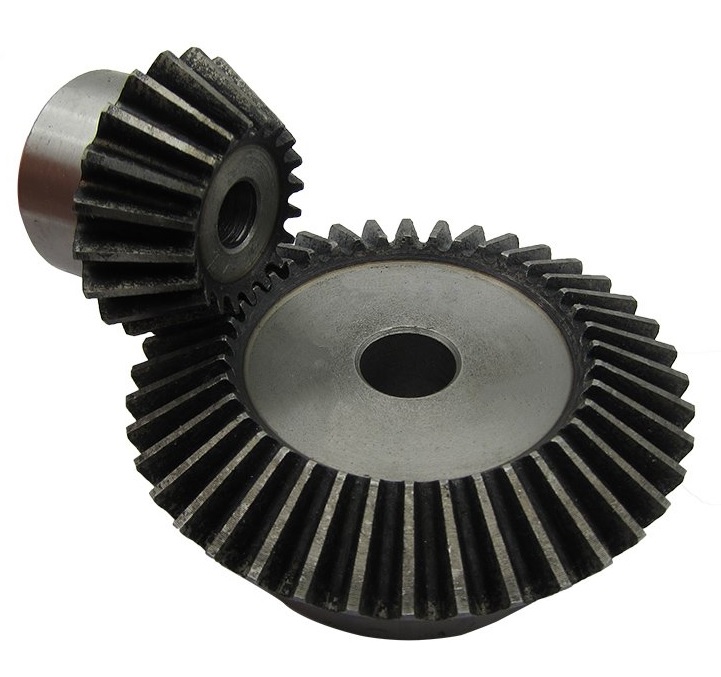

Зубчатая коническая передача |
|
|
Червячная передача
|
|
|

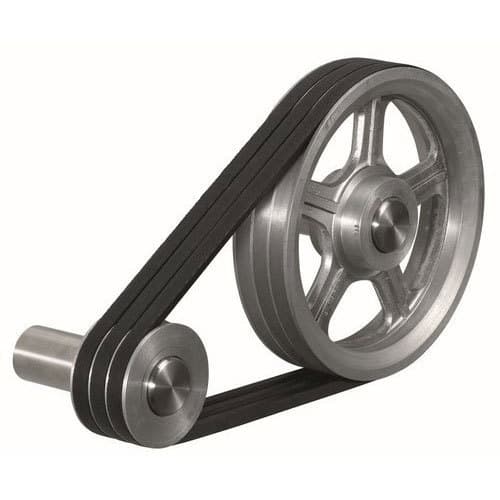

Ременная передача |
|
|

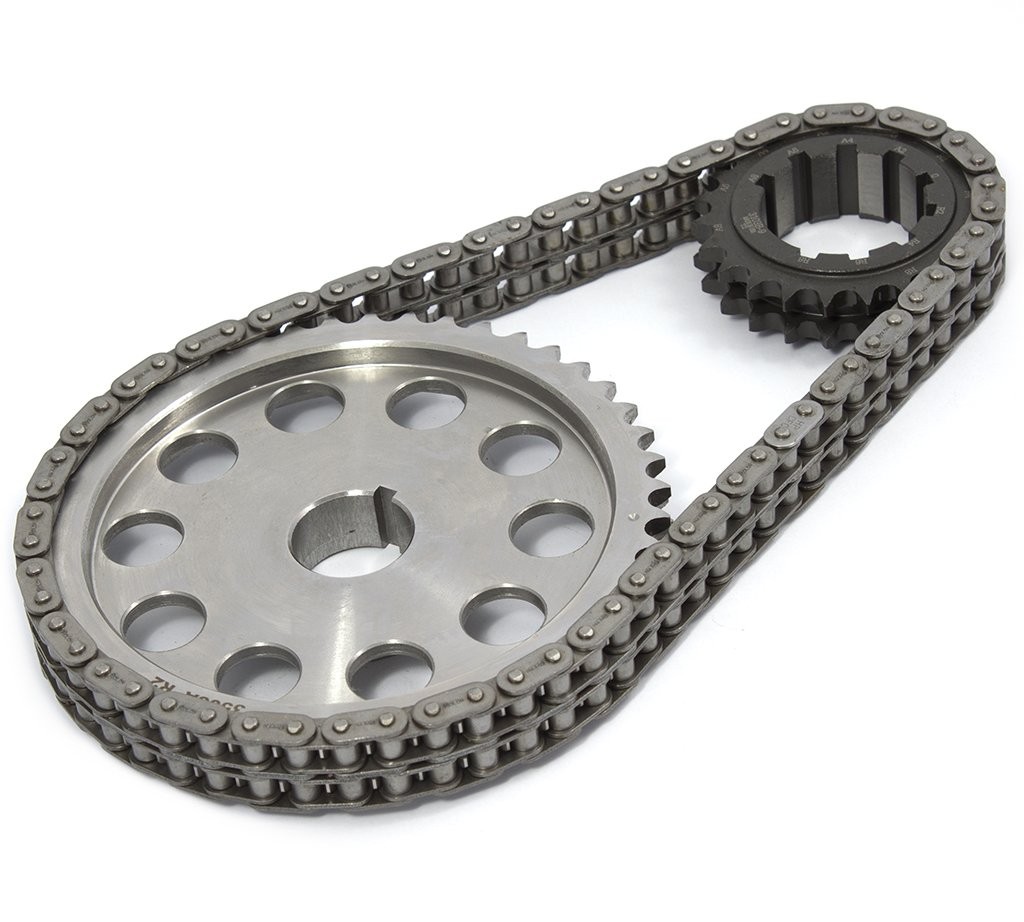

Цепная передача |
|
|
