ПРОВЕРКА РАБОТОСПОСОБНОСТИ ВАЛОВ. ОТСТРОЙКА ВАЛОВ ОТ РЕЗОНАНСА.
центр тяжести |
y |
Pa |
e |
|
wвt |
wв |
|
|
|
|
|
|
|
x |
m |
|
e |
l |
|
|

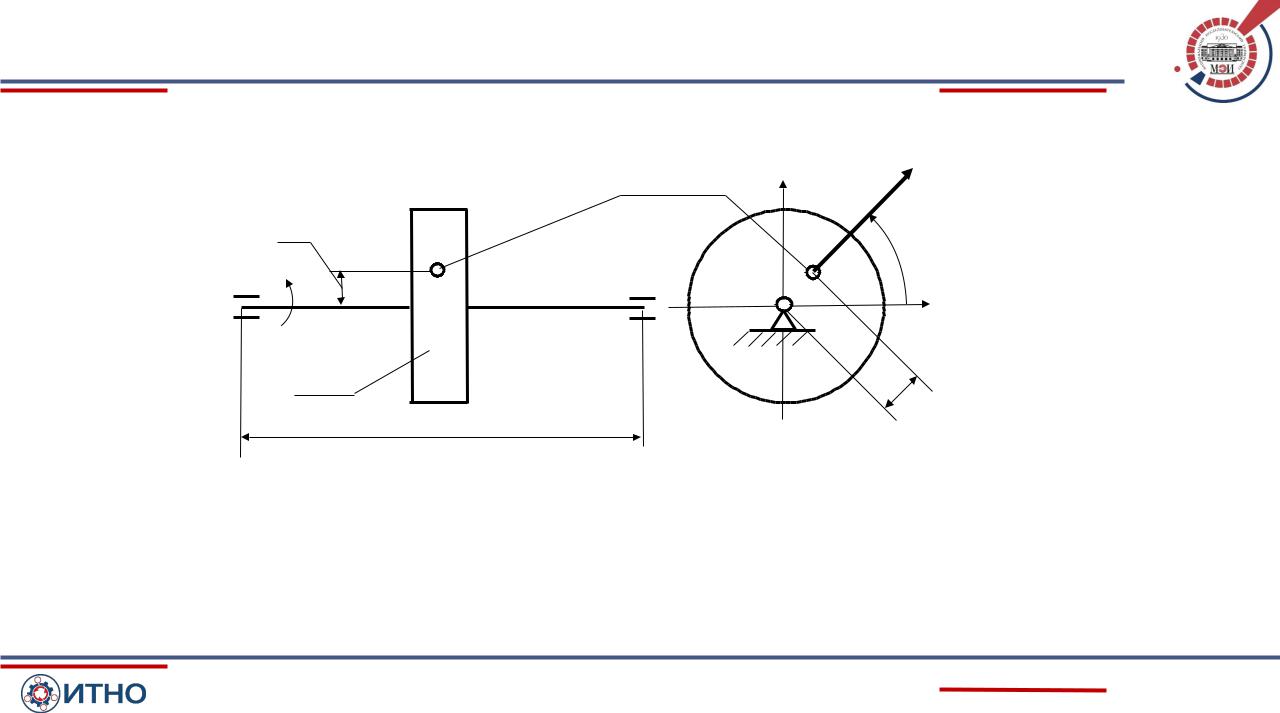

Схема вращающегося вала при расположении массы m с эксцентриситетом e
ПРОВЕРКА РАБОТОСПОСОБНОСТИ ВАЛОВ. ОТСТРОЙКА ВАЛОВ ОТ РЕЗОНАНСА.
центр тяжести |
y |
Pa |
e |
|
wвt |
wв |
|
|
|
|
|
|
|
x |
m |
|
e |
l |
|
|
Схема вращающегося вала при расположении массы m с эксцентриситетом e

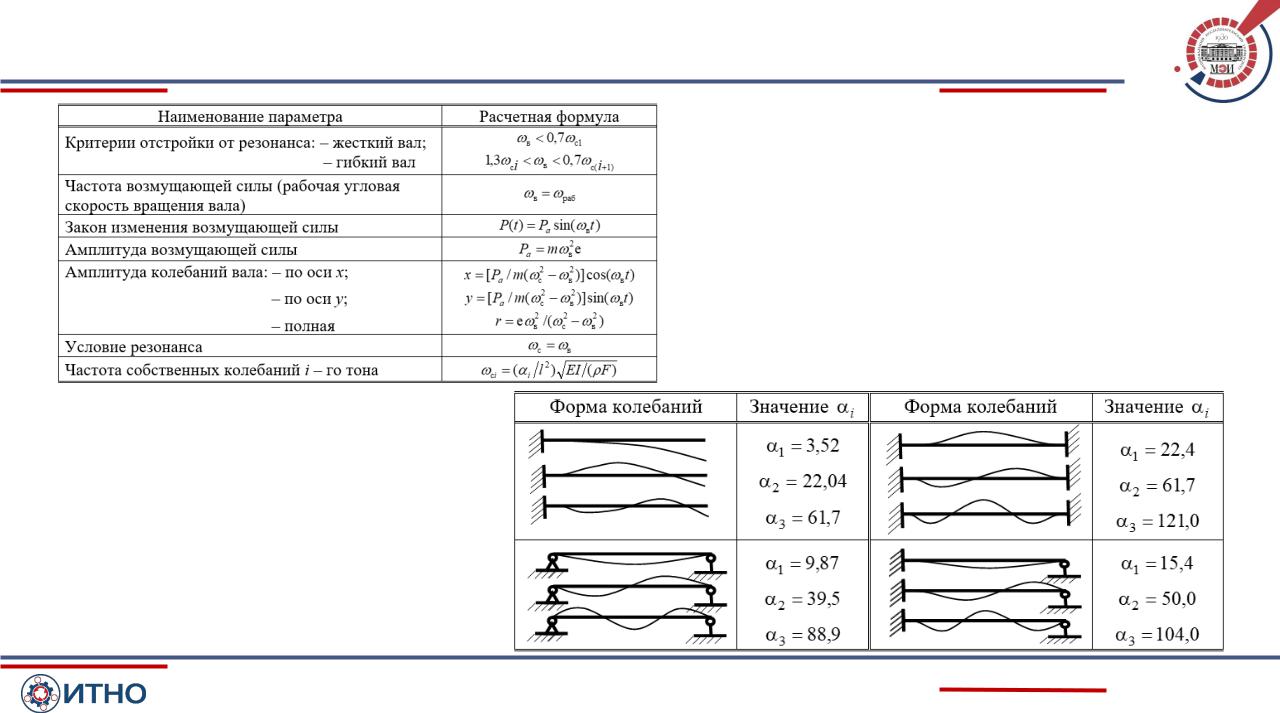

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ВАЛОВ. ОТСТРОЙКА ВАЛОВ ОТ РЕЗОНАНСА.

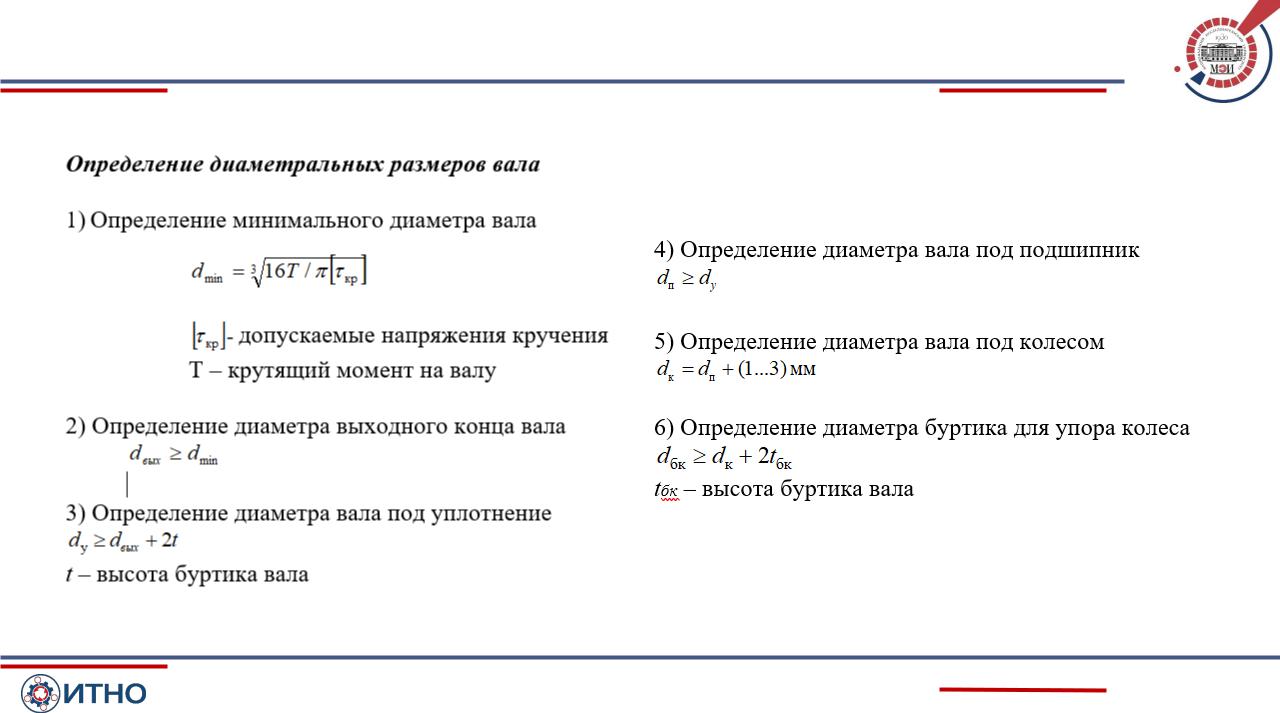

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ВАЛОВ. МЕТОДИКА КОНСТРУИРОВАНИЯ ВАЛА. ОПРЕДЕЛЕНИЕ ДИАМЕТРАЛЬНЫХ РАЗМЕРОВ ВАЛА
ПРОВЕРКА РАБОТОСПОСОБНОСТИ ВАЛОВ. МЕТОДИКА КОНСТРУИРОВАНИЯ ВАЛА. ОПРЕДЕЛЕНИЕ ДИАМЕТРАЛЬНЫХ РАЗМЕРОВ ВАЛА

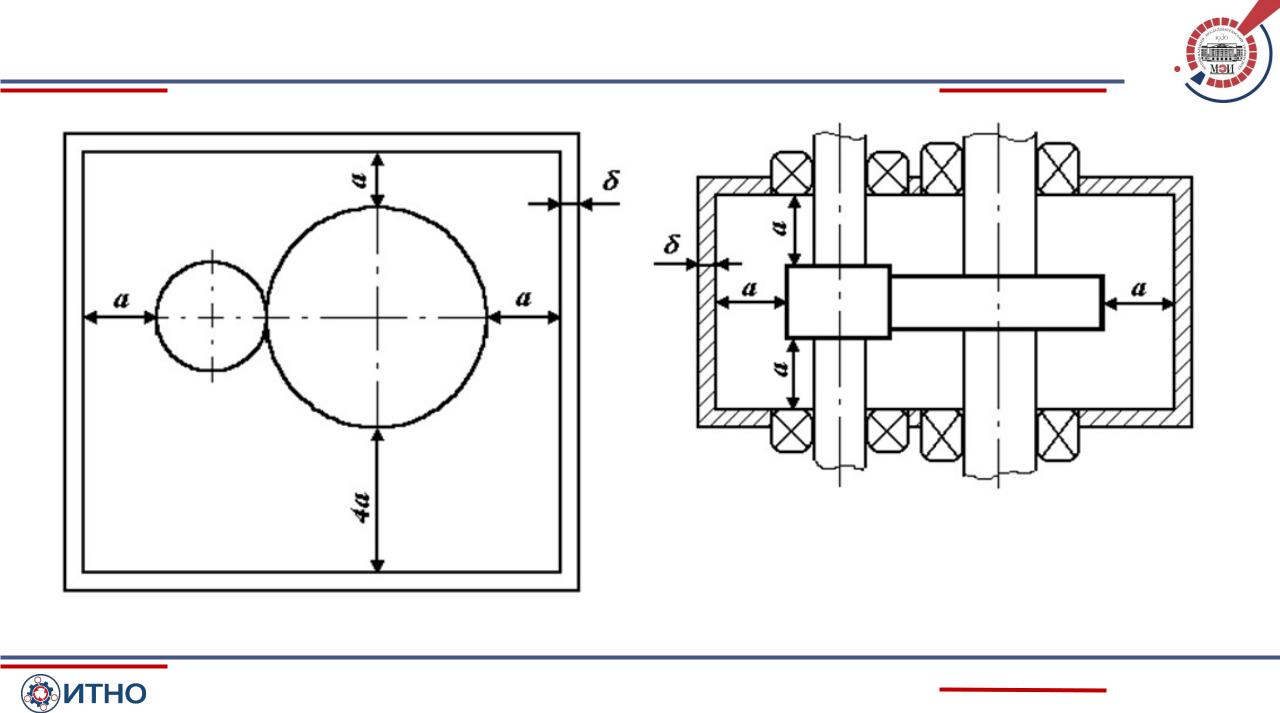

δ – толщина стенки корпуса; а – зазор безопасности.
Фрагмент эскизной компоновки одноступенчатого цилиндрического вала

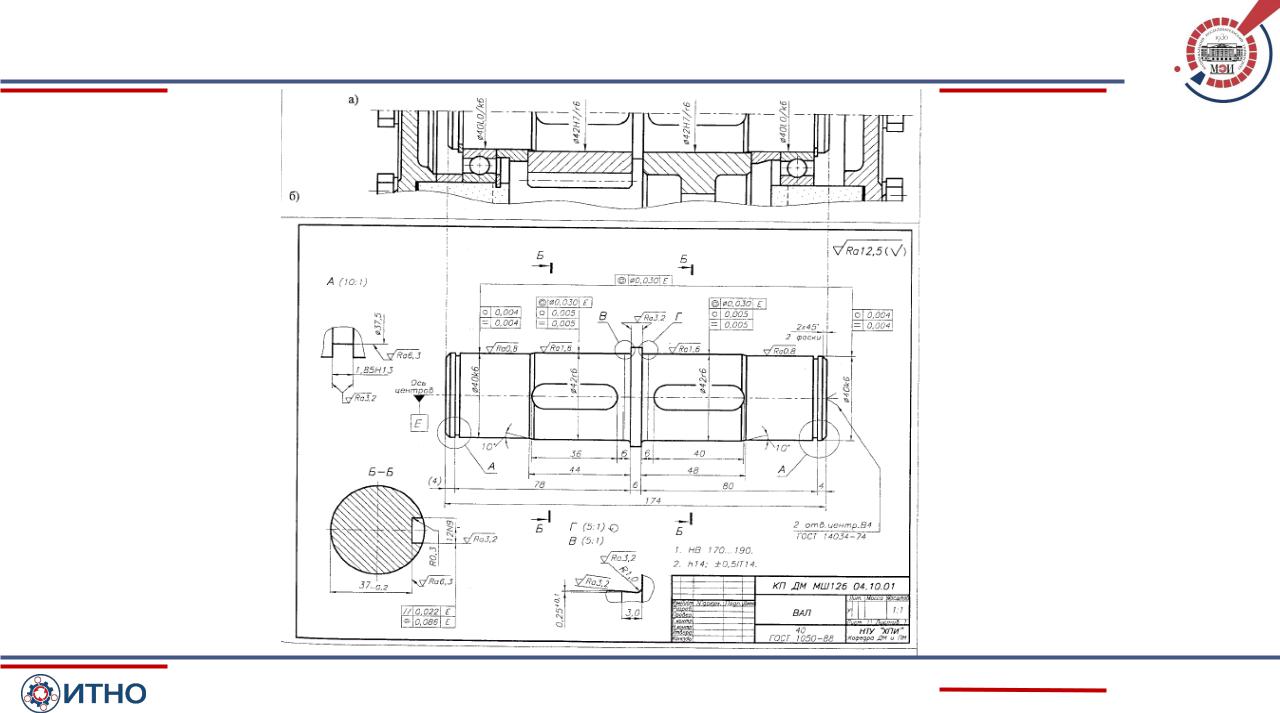

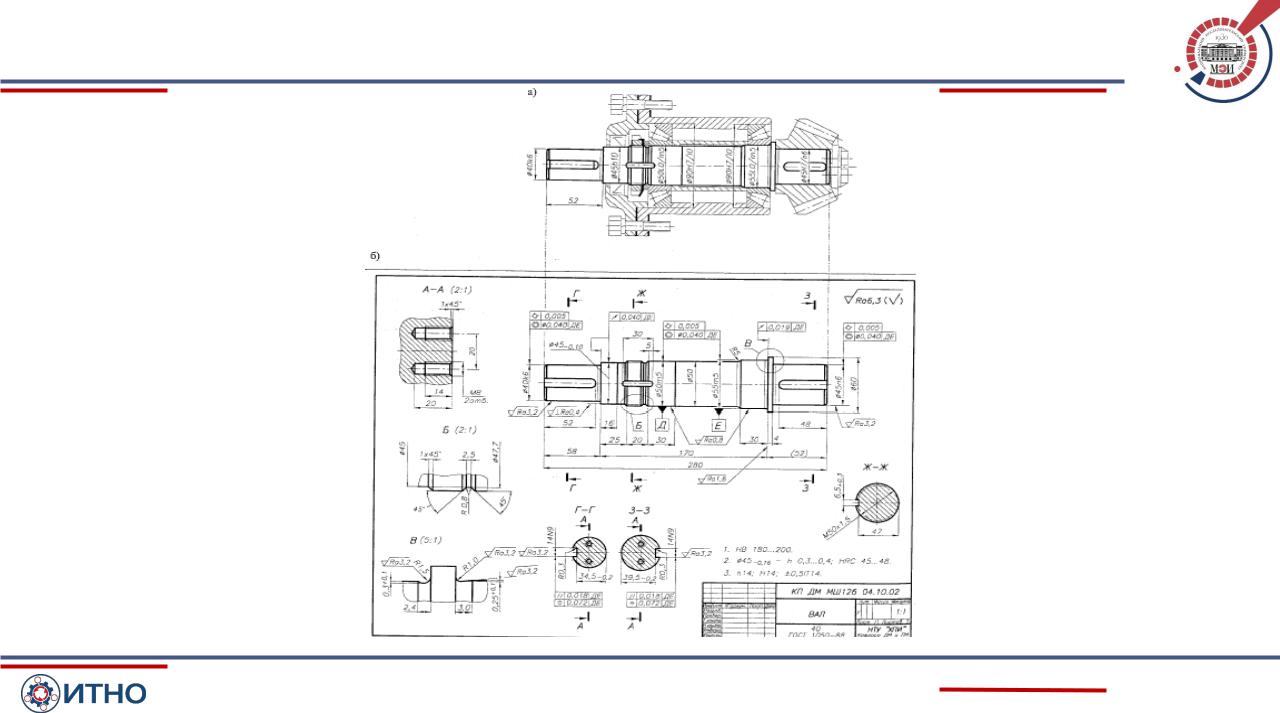

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ВАЛОВ. МЕТОДИКА КОНСТРУИРОВАНИЯ ВАЛА. ПРИМЕРЫ ЧЕРТЕЖЕЙ ВАЛОВ

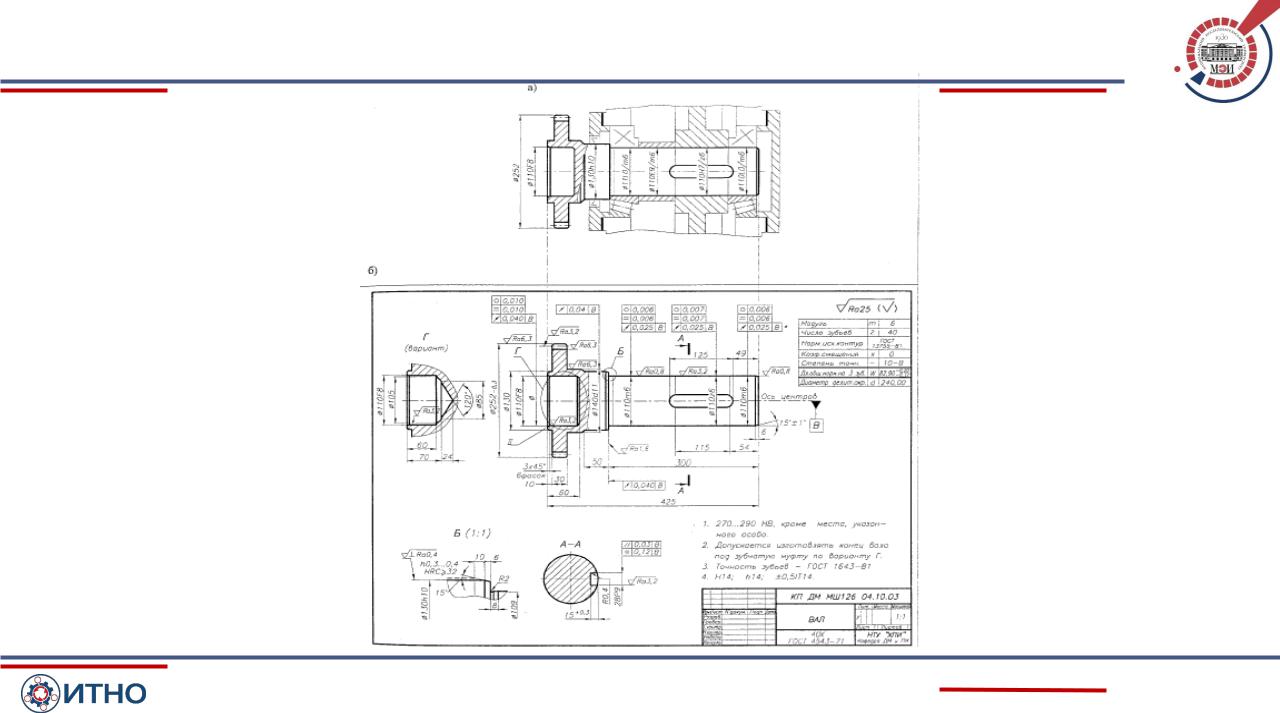

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ВАЛОВ. МЕТОДИКА КОНСТРУИРОВАНИЯ ВАЛА. ПРИМЕРЫ ЧЕРТЕЖЕЙ ВАЛОВ
