НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ «МЭИ»

Тема 5. Валы и оси

•Назначение валов и осей.

•Формы основных и переходных участков валов.

•Расчетная схема вала.

•Критерии работоспособности.

•Расчет вала на усталостную выносливость.

•Расчет жесткости вала.

•Отстройка вала от резонанса.

•Методика конструирования вала.

НАЗНАЧЕНИЕ ВАЛОВ И ОСЕЙ

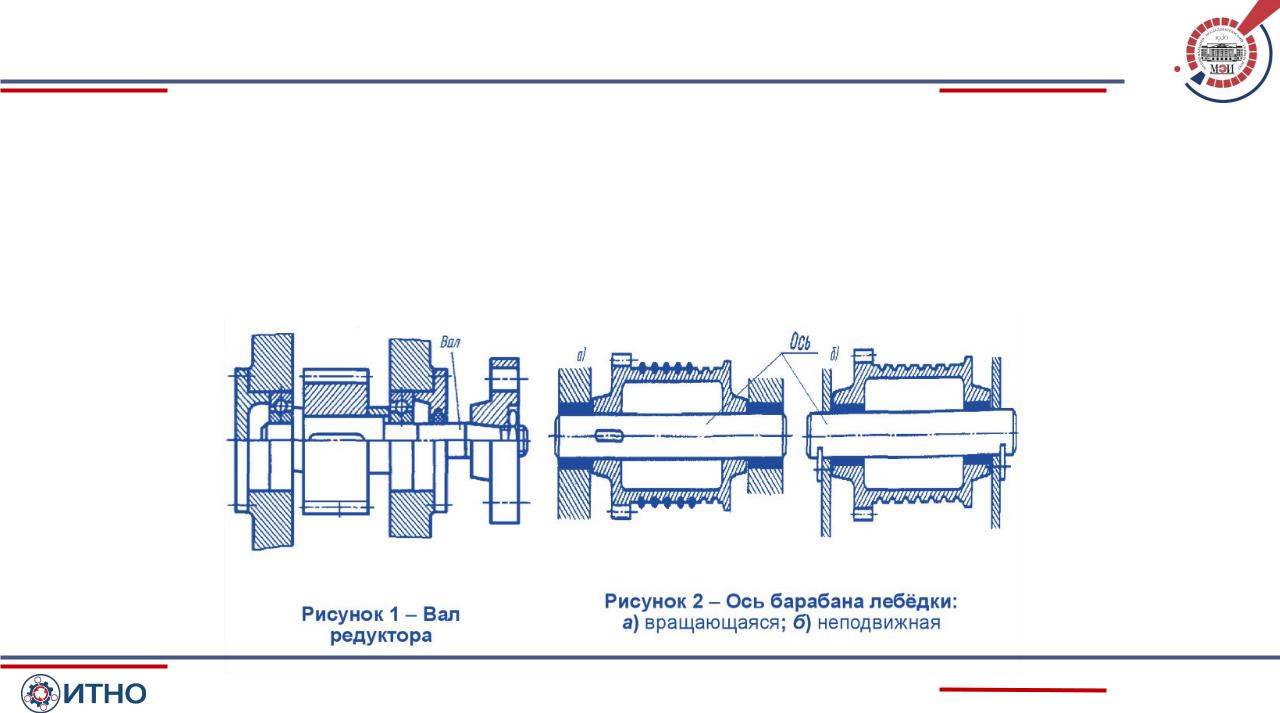

Вращающиеся детали машин устанавливают на валах или осях, которые обеспечивают постоянное положение оси вращения этих деталей.

Валы – детали, предназначенные для передачи крутящего момента вдоль своей оси и для поддержания вращающихся деталей машин.

Оси – детали, предназначенные для поддержания вращающихся деталей и не передающие полезного крутящего момента.

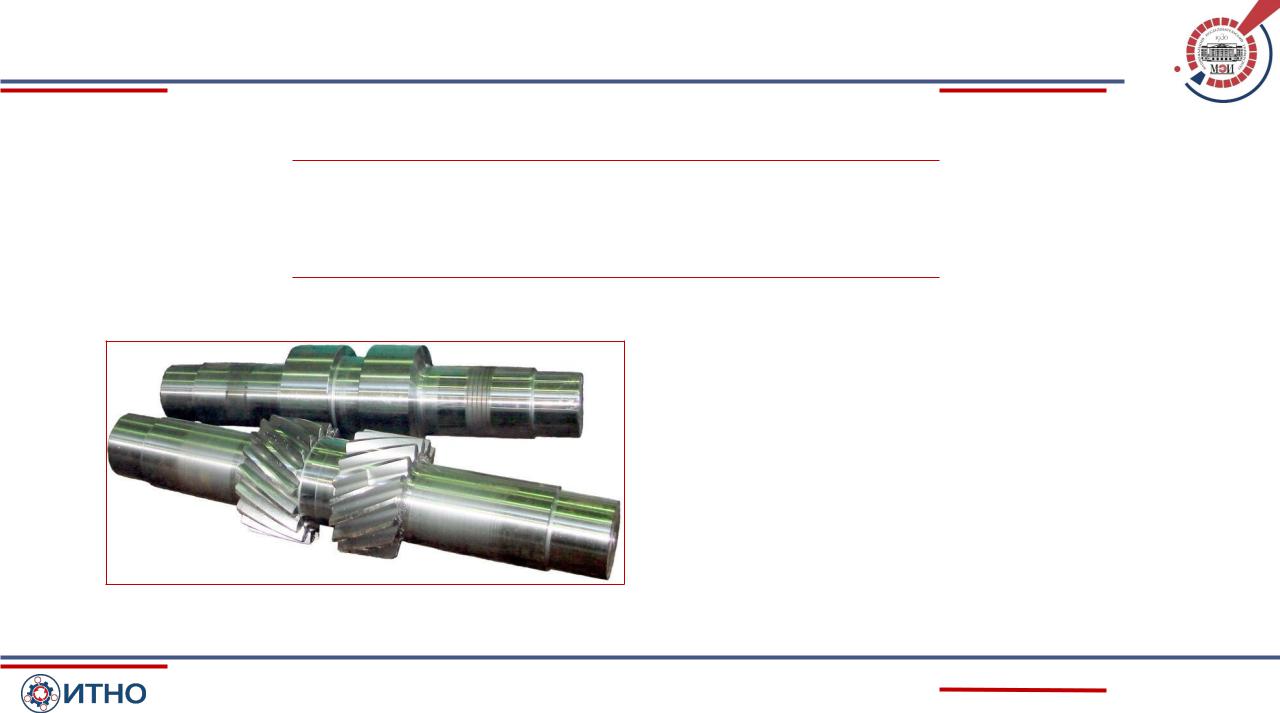

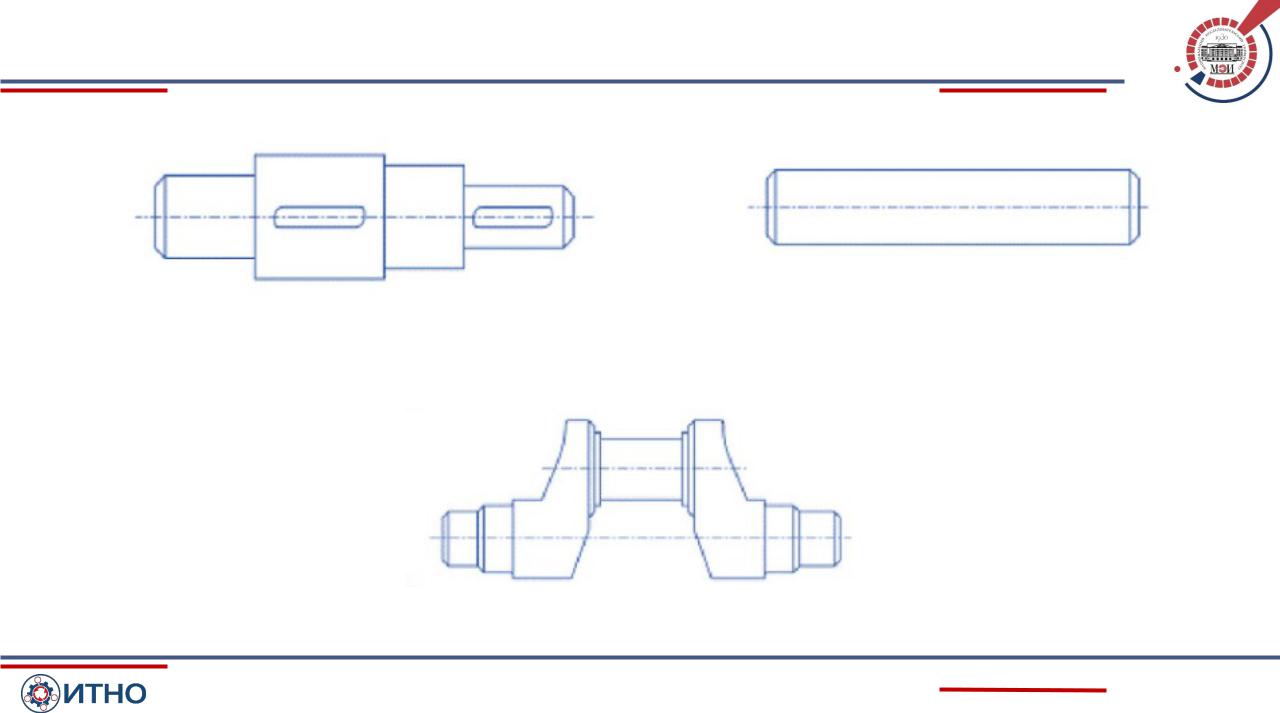

Ступенчатые	Гладкие
валы	валы

Коленчатые валы

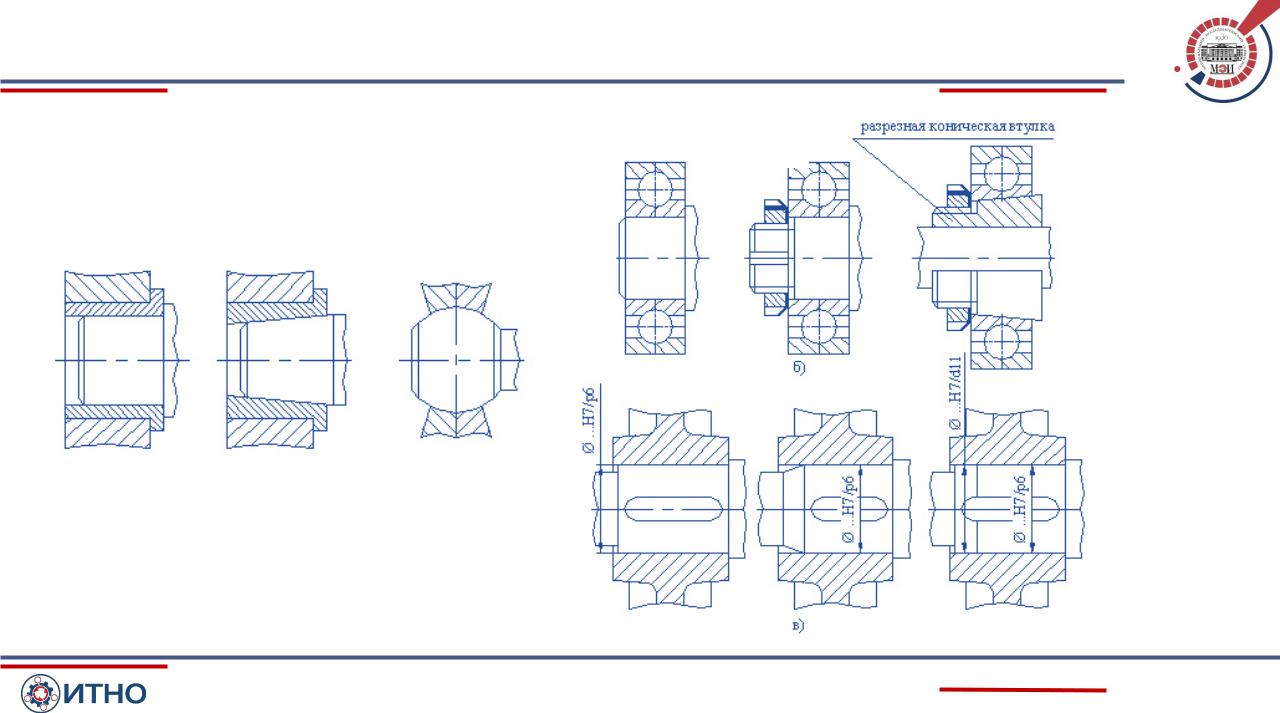

Типовая конструкция ступенчатого вала

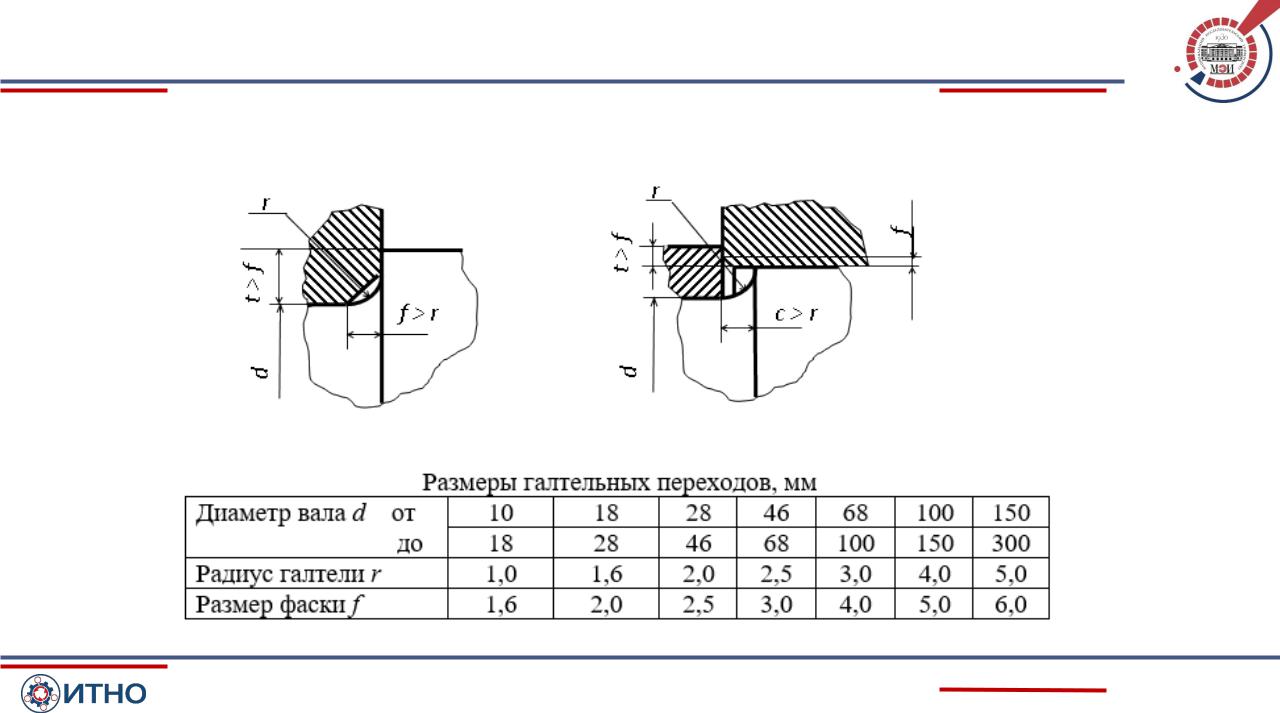

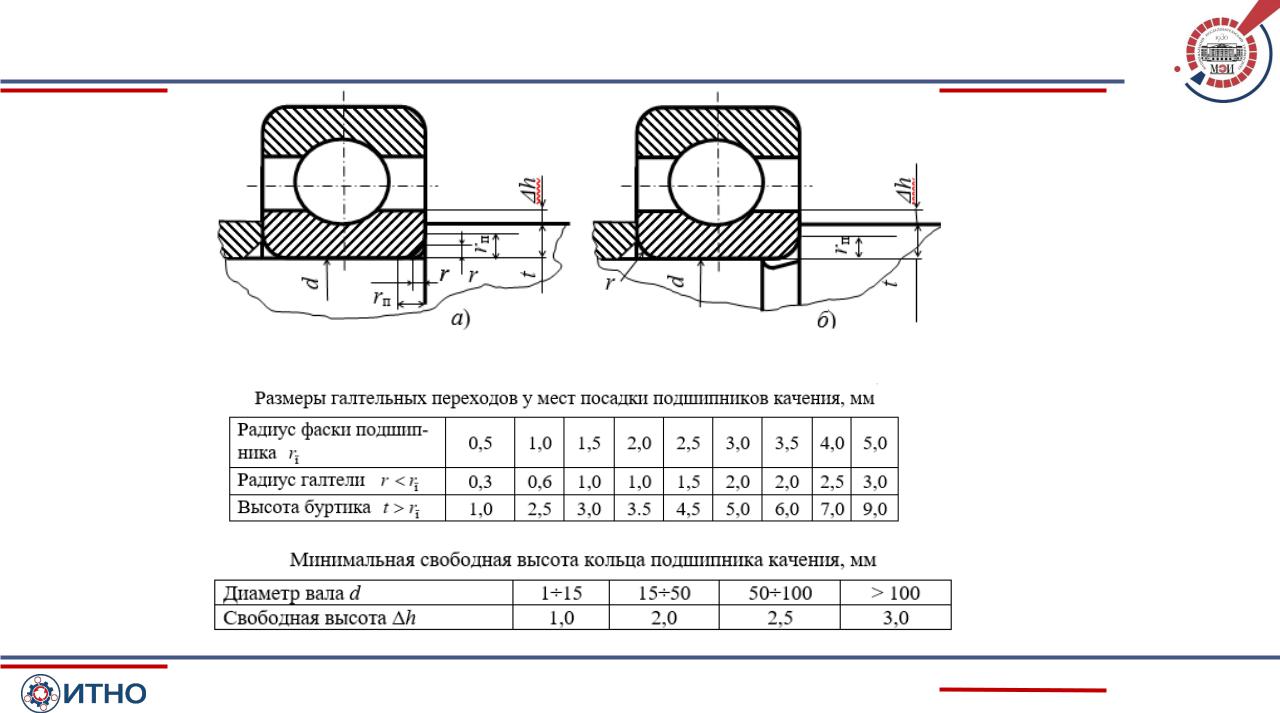

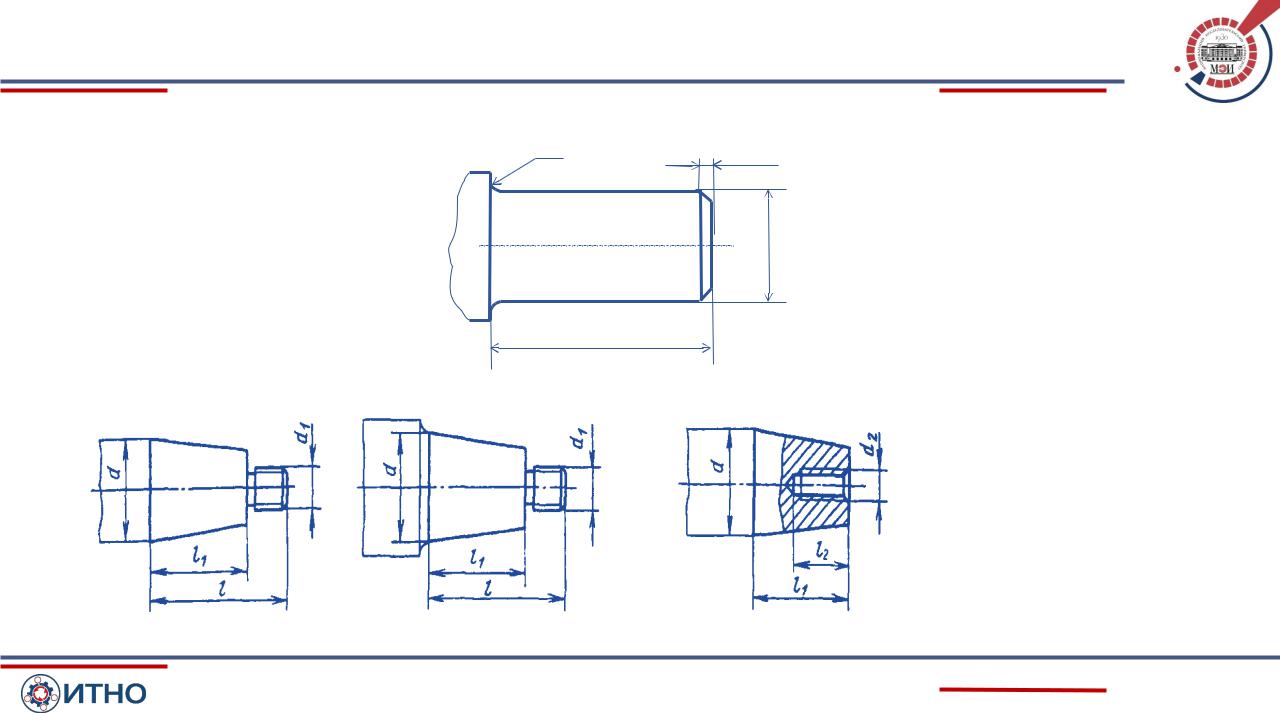

r	Cх45º

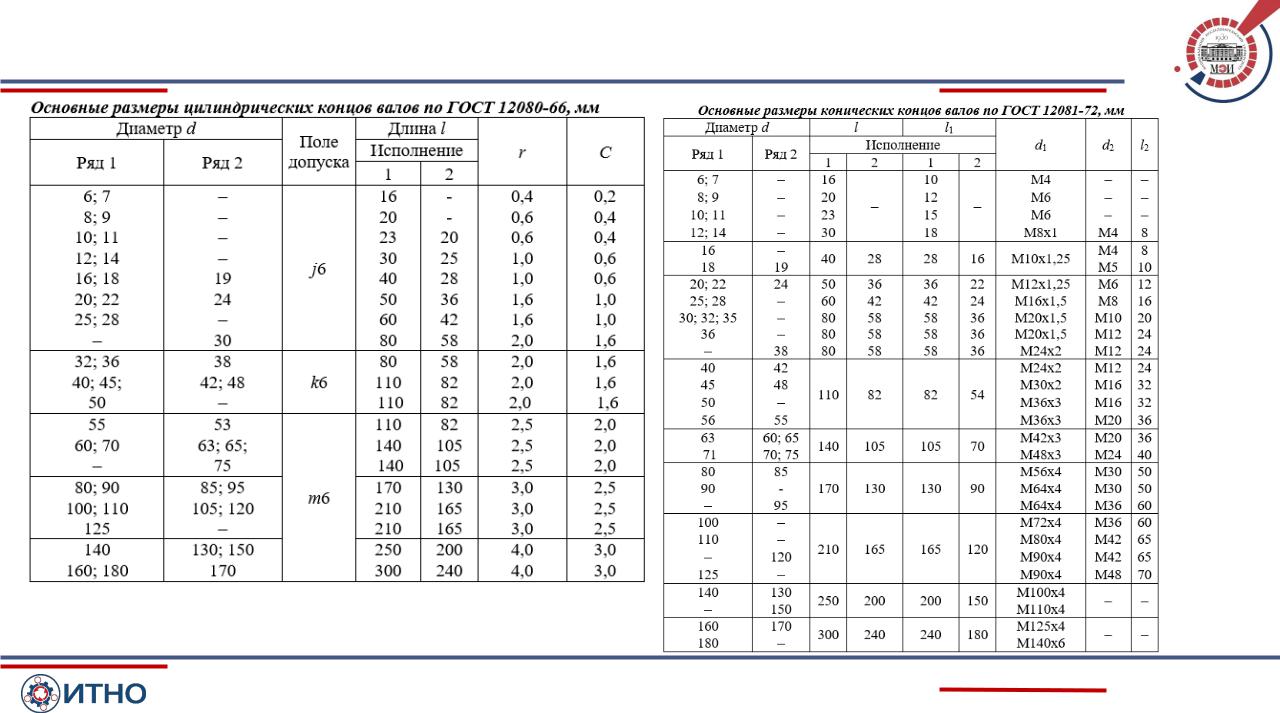

ГОСТ 12080-66

ℓ

ГОСТ 12081-72
