Разработка плана помещения ооо «Кишмиш» с расстановкой оборудования

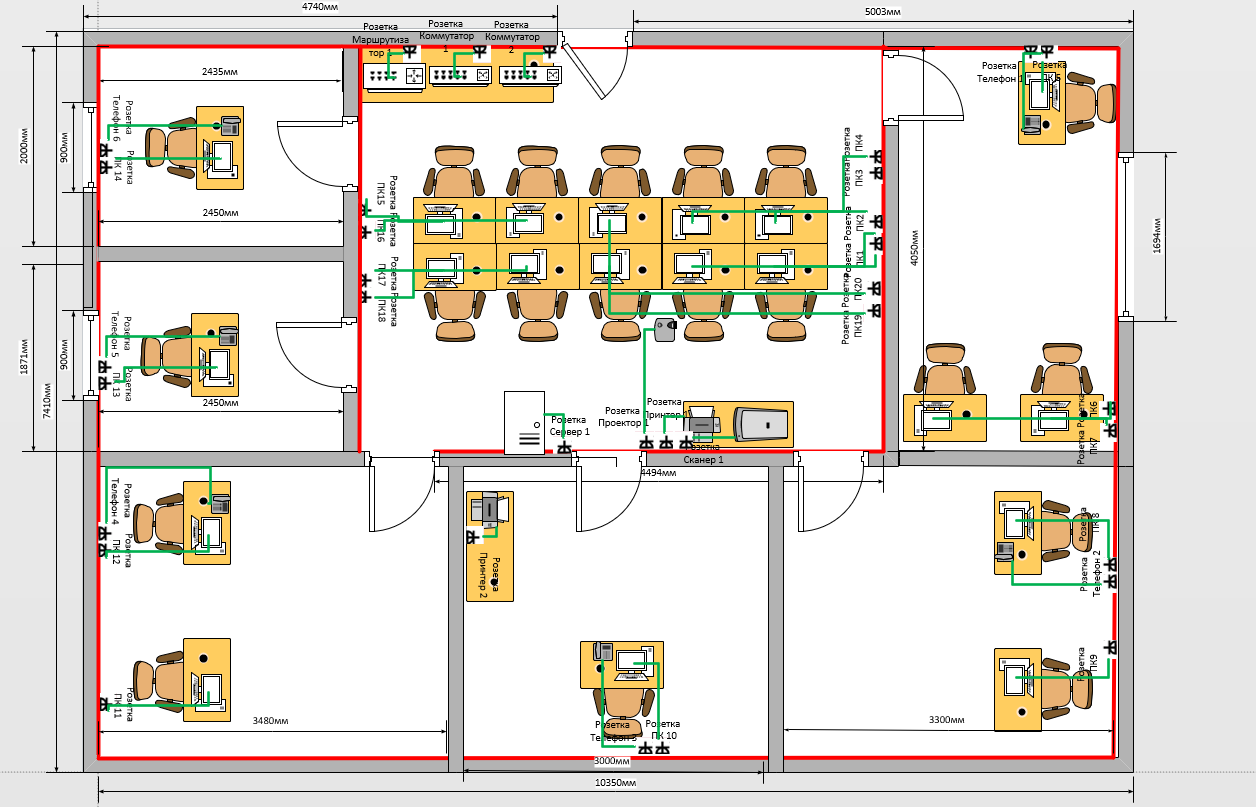

Рис. 1. Планировка помещения
6.1 Расчёт длины кабель-канала
Длина кабель-канала = 10350мм * 2 + 7411мм * 2 + 4494мм + 4050мм * 2 = 48116 мм ≈ 49 м.
Длина патч-кордов:
Розетка ПК1 = 0.8м + 0.1м = 0.9м; Розетка ПК2 = 0.8м + 0.1м + 0.2м = 1.1м; Розетка ПК3 = 0.8м + 0.1м + 0.3 = 1.2м; Розетка ПК4 = 1.6м + 0.1м + 0.3м + 0.2м = 2.2м; Розетка ПК5 = 0.2м; Розетка ПК6 = 0.4м + 0.1м = 0.5м; Розетка ПК7 = 1.5м + 0.1м = 1.6м; Розетка ПК8 = 1м + 0.3м = 1.3м; Розетка ПК9 = 0.5м + 0.3м = 0.8м; Розетка ПК10 = 0.8м + 0.2м = 1м; Розетка ПК11 = 1м + 0.1м = 1.1м; Розетка ПК12 = 1м + 0.1м = 1.1м; Розетка ПК13 = 1м; Розетка ПК14 = 1м; Розетка ПК15 = 1м + 0.1м = 1.1м; Розетка ПК16 = 1.8м = 1.8м; Розетка ПК17 = 0.6м; Розетка ПК18 = 1м + 1м = 2м; Розетка ПК19 = 4м; Розетка ПК20 = 3.8м;
Розетка Телефон 1 = 1м; Розетка Телефон 2 = 1м + 0.2м = 1.2м; Розетка Телефон 3 = 0.2м + 1м = 1.2м; Розетка Телефон 4 = 1м + 0.3м + 0.4м = 1.7м; Розетка Телефон 5 = 1.5м; Розетка Телефон 1 = 1.2м;
Розетка Принтер 1 = 0.2м; Розетка Принтер 2 = 0.2м;
Розетка Сканер 1 = 0.3м;
Розетка Проектор 1 = 1м;
Розетка Маршрутизатор 1 = 0.2м;
Розетка Коммутатор 1 = 0.2м; Розетка Коммутатор 2 = 0.2м;
Розетка Сервер 1 = 0.2м;
Итого 49м кабель-канала и 88м патч-корда.
Расчёт стоимости сетевого оборудования ооо «Кишмиш»
Таб.5. Конфигурация и стоимость сетевого оборудования
Тип оборудования |
Наименование и характеристики |
Цена, руб. |
Количество, шт. |
Стоимость, руб. |
||||
Кабель |
Патч-корд DEXP HtsPcUSt5E020 Характеристики: круглый, U/UTP, RJ-45, кат. Cat. 5e, 2 м |
250 (за 2 м) |
88 (длина) |
11000 |
||||
Розетка |
Настенная розетка RJ45 FinePower RJ45 Характеристики: сеть и коммутация, стандарт RJ-45, 1 шт |
340 |
33 |
11220 |
||||
Короб |
Кабель-канал 40 х 25 х 2000мм белый Характеристики: белый, 2000мм |
195 |
49 |
4777 |
||||
Коммутатор |
Zyxel Nebula Flex XGS1930-28 Характеристики: управляемый, монтируемые в стойку, настольный, 1000 Мбит/сек, 100 Мбит/сек, 10 Гбит/сек, 24 port, SFPx4 |
60 499 |
2 |
120 998 |
||||
Маршрутизатор |
TP-Link TL-R480T+ Характеристики: LAN 1x100 Мбит/с, WAN 1x100 Мбит/с, WAN/LAN 3х100 Мбит/с |
4 799 |
1 |
4 799 |
||||
Продолжение Таблицы 5 |
||||||||
Сервер |
ASUS RS720-E9-RS24-E Характеристики: LGA 3647, CPU 2 x Intel, ОЗУ 24, DDR4, Rack, 2400 Вт*ч, LAN 1 Гбит/с x2 |
248 999 |
1 |
248 999 |
||||
Система хранения |
Dell MD1420 x24 2x480Gb 2.5 SAS SSD 2x600W PNBD 1Y (210-ADBP-26) Характеристики: HDD, максимально: 24, HDD, тип: SAS SSD, HDD, размер: 2.5, HDD, 2, HDD, объем (основное) (Gb): 480 ГБ |
252 200 |
1 |
252200 |
||||
Итоговая стоимость: |
653993 руб |
|||||||
Распределение ip-адресов сетевого оборудования ооо «Кишмиш»
Таблица 6. Распределение IP-адресов
Название |
IP-адрес |
Маршрутизатор |
192.168.0.0 |
Коммутатор 1 |
192.168.1.0 |
Коммутатор 2 |
192.168.2.0 |
ПК 1 |
192.168.1.1 |
ПК 2 |
192.168.1.2 |
ПК 3 |
192.168.1.3 |
ПК 4 |
192.168.1.4 |
ПК 5 |
192.168.1.5 |
ПК 6 |
192.168.1.6 |
ПК 7 |
192.168.1.7 |
ПК 8 |
192.168.1.8 |
ПК 9 |
192.168.1.9 |
ПК 10 |
192.168.1.10 |
Принтер |
192.168.1.11 |
Сканер |
192.168.1.12 |
Сервер |
192.168.1.13 |
Вывод
По итогу, конечные расходы на ООО «Кишмиш» равны 3258186 руб. Стоит при этом учитывать, что расходы в месяц будут составлять зарплаты сотрудников, т.е. 15650000 руб. в месяц, и оплата лицензий за специализированное ПО, т.е. 118430 руб. в год.
