НАСТРОЙКА VLAN, VTP И МАРШРУТИЗАЦИИ МЕЖДУ VLAN

Отчет по практической работе №5

по дисциплине «Сети и системы передачи информации»

		Студент гр.
		__________
		Руководитель
		Доцент каф. ТОР, к.т.н.
		Е.Ю. Агеев
		__________

Томск 2024

Введение

Цель работы: научиться настраивать VLAN, VTP и маршрутизации между VLAN.

1 НАСТРОЙКА VLAN, VTP И МАРШРУТИЗАЦИИ МЕЖДУ VLAN

Первоочередно необходимо составить первоначальную топологию, которая представлена в окончательном виде на рисунке 1.1.

Рисунок 1.1 – Изначальная топология

Далее необходимо на коммутаторе Switch0 создать VLAN для управления под номером 99, а также 2 VLAN с номерами 10 и 20 согласно варианту. Также необходимо на этом же коммутаторе настроить домен VTP согласно варианту, что представлено на рисунке 1.2.

Рисунок 1.2 – Создание VLAN и настройка домена VTP

Далее необходимо перевести в режим клиента VTP коммутаторы Switch1 и Switch2, что представлено на рисунках 1.3 – 1.4.

Рисунок 1.3 – Перевод в режим клиента VTP коммутатора Switch1

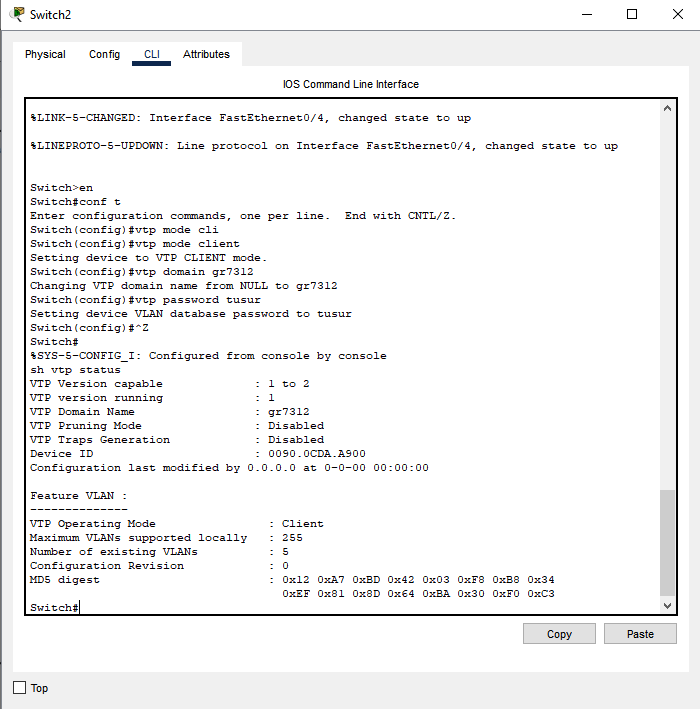

Рисунок 1.4 – Перевод в режим клиента VTP коммутатора Switch2

Далее необходимо перевести интерфейсы между коммутаторами и между коммутатором и маршрутизатором в режим транка, а также интерфейсы, к которым подключены компьютеры, в режим доступа и включить интерфейсы компьютеров в VLAN, что представлено на рисунках 1.5 – 1.7.

Рисунок 1.5 – Перевод интерфейсов коммутатора в режим транка

Рисунок 1.6 – Перевод интерфейса коммутатора в режим транка, интерфейсов компьютеров в режим доступа и подключение к VLAN

Рисунок 1.7 – Перевод интерфейса коммутатора в режим транка, интерфейсов компьютеров в режим доступа и подключение к VLAN

Далее необходимо на маршрутизаторе создать подынтерфейсы согласно варианту, что представлено на рисунке 1.8.

Рисунок 1.8 – Создание и включение подынтерфейсов

После назначения компьютерам произвольных адресов необходимо проверить работоспособность модели эхо-запросом с компьютера одной подсети к компьютеру из другой подсети, что представлено на рисунках 1.9 – 1.10.

Рисунок 1.9 – Назначение адресов компьютерам

Рисунок 1.10 – Эхо-запрос

Заключение

В результате выполнения лабораторной работы были приобретены навыки настраивать VLAN, VTP и настраивать маршрутизацию между VLAN.
