Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Национальный исследовательский Томский политехнический Университет»

Инженерная школа новых производственных технологий

12.03.02 «Оптотехника»

Исследование сопротивление тела человека

Лабораторная работа

по дисциплине:

БЖД

Исполнитель:
студент группы	4В01		Деньгуб А.Р.
Руководитель:
			Мезенцева Ирина Леонидовна

Томск – 2024

Цель работы:

Изучить основные факторы, влияющие на тяжесть поражения человека электрическим током. Исследовать сопротивление тела человека в зависимости от площади контакта при различной частоте электрического тока.

Методическая часть:

Внешний вид установки по исследованию сопротивления тела человека представлен на рис. 1. Установка изготовлена и эксплуатируется в соответствии с требованиями нормативной документации

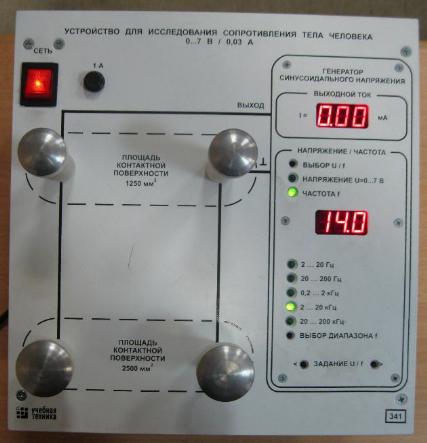

Рисунок 1. Внешний вид лабораторного стенда по исследованию сопротивления тела человека (слева — в режиме задания частоты, справа — в режиме задания амплитуды)

Порядок выполнения работы:

1. Исследование зависимости сопротивления тела человека от напряжения

Исследование зависимости сопротивления тела человека от напряжения проводят при фиксированной частоте 1 кГц в диапазоне напряжений от 0 до 7 В. Экспериментально полученные данные заносят в табл. 1.

Таблица 1. Исследование зависимости сопротивления тела человека от напряжения при f=1кГц

Напряжение U, В при f=1 кГц	Сила тока
	при S=1250 мм2	при S=2500 мм2
0
1
2
3
4
5
6
7

Ладони рук порознь прикладываются к двум электродам с площадью контактной поверхности S=1250 мм² и записывается величина тока I, протекающего через тело человека. Затем ладони рук порознь прикладываются к двум электродам с площадью контактной поверхности S=2500 мм² и записывается соответствующая величина тока. По табличным данным построить графики.

Рисунок 2. Зависимость силы тока от напряжения при частоте 1 кГц

По тангенсу угла наклона рассчитывается электрическое сопротивление тела человека при различной площади контактных поверхностей.

На основании расчетов делается вывод о влиянии площади контактной поверхности на сопротивление человека.

2. Исследование зависимости сопротивления тела человека от частоты

Исследование зависимости сопротивления тела человека от частоты проводят при фиксированной амплитуде напряжения 7 В в диапазоне частот от 100 Гц до 1 кГц. Ладони рук порознь прикладываются к двум электродам с площадью контактной поверхности 1250 мм2 и фиксируется величина тока, протекающего через тело человека. Затем ладони рук порознь прикладываются к двум электродам с площадью контактной поверхности 2500 мм2 и в таблицу записывается сила тока I, протекающего через тело человека. По результатам измерения заполняется табл. 2

Таблица 2. Исследование зависимости сопротивления тела человека от частоты

Частота f, Гц при U=7 В	Сила тока
	при S=1250 мм2	при S=2500 мм2
100
200
300
400
500
600
700
800
900
1000

По табличным данным построить графики зависимости силы тока от частоты. Сделать выводы.

ВЫВОД:
