Современное здание. Конструкции и материалы (2006)

Дизайнеры и строители, работающие в двухэтажных квартирах, частных домах или разноуровневых офисах, достаточно часто сталкиваются с одной и той же проблемой. Заказчики вспоминают о том, что необходимы лестницы, лишь в период отделочных работ, когда общестроительные работы уже закончены. А ведь лестницы являются КОНСТРУКТИВНОЙ ЧАСТЬЮ ЗДАНИЯ. И только на стадии проектирования всех частей здания в целом можно грамотно решить планировочные задачи, а также определить способы крепления лестниц к несущим конструкциям, определить размеры и местоположение проемов в междуэтажных перекрытиях и при этом соблюсти требования нормативных документов по уклону, ширине маршей и площадок, количеству ступеней в марше, нагрузкам и т.д., а также обеспечить удобство пользования лестницей.

Безопасность

Лестница – это зона повышенного риска, поэтому при проектировании особое внимание необходимо уделить крутизне или уклону лестницы, ограждениям, освещению, расположению площадок, размерам лестничных проемов.

Допустимый уклон лестничного марша определяется исходя из нормативных документов.При этом уклон должен быть постоянной величиной и не может изменяться на протяжении средней линии лестничного марша. Высота каждой ступени должна быть строго одинаковой; неодинаковая высота ступеней является причиной многочисленных травм, получаемых на лестницах.

Ограждения должны выдерживать боковую нагрузку порядка 100 кг, чтобы взрослый человек мог спокойно на них опереться. Расстояние между вертикальными стойками перил не должно превышать 150 мм, а если в доме есть дети – 120 мм.

При наличии в доме детей лучше сделать лестницы с подступенком (“глухие”), т.к. высота ступеней обычно не меньше 15-17 см, и ребенок может получить травму, попав между ними.

Особое внимание необходимо уделить освещению лестницы, заранее подумать о том, чтобы выключатели были легко доступны. Особенно ярко должны быть освещены первая и последняя ступеньки. Хорошо, если свет и тень будет резко контрастировать на проступи и подступенке, чтобы сделать границу четко видимой, поскольку большинство травм происходит из-за соскальзывания ноги именно с края ступени. Удобной является система, автоматически включающая свет на несколько минут, достаточных для того, чтобы подняться или спуститься.

При расчете лестницы необходимо учитывать высоту между ступенями и потолком (краем перекрытия, балками и т.п.). Для обеспечения удобства передвижения оно не должно быть меньше 2 м. Это требование определяет и размеры лестничного проема.

Безопасность лестницы зависит также и от материала, из которого сделаны ступени. Если лестница облицована полированным камнем, то необходимо дополнительное противоскользящее ковровое покрытие, закрепляющееся на ступеньках. Специальные коврики используются не только для каменных ступеней, они могут быть закреплены также на ступеньках из любых материалов, не только препятствуя скольжению, но и защищая лестницу, продлевая срок ее службы. Коврики могут быть выполнены из различных материалов: сизаля, натуральной шерсти, полипропилена, полиамида или резины. Каждый коврик прочно фиксируется на любой поверхности, основа из латексной резины не дает “просачиваться” песку, грязи, воде.

êËÒ. 2.7.5 Ñˇ„ ‡Ïχ ‚Â΢ËÌ˚ Û„ÎÓ‚:

Д - ‰УФЫТЪЛП˚И ‚В ıМЛИ Ф В‰ВО ‰Оfl ФУ‰ТУ·М˚ı ФУПВ˘ВМЛИ Л ФУ‰‚‡ОУ‚; Е - ‰УФЫТЪЛП˚И ‚В ıМЛИ Ф В‰ВО ‚ КЛО˚ı ФУПВ˘ВМЛflı; З - М‡Л·УОВВ Ы‰У·М‡fl ОВТЪМЛˆ‡ ‚ КЛОУП ‰УПВ.

Ä

Å

Ç

2.7.3 ТИПЫ ЛЕСТНИЦ

Существует несколько основных типов лестниц: на косоурах; на больцах; с применением центральной стойки; складные и выдвижные (чердачные); комбинированные.

Если помещение просторное и нет ограничений в его планировке, удобнее всего маршевая лестница на деревянных или стальных косоурах (рис.2.7.6, 2.7.9А). Марш на стальном центральном косоуре или косоуре шарнирного типа (шарнирный косоур дает возможность направлять ход под требуемым углом) хорош там, где возникают проблемы крепления к перекрытиям и стенам (или в соответствии с требованиями дизайна). Облегчить конструкцию можно, совсем убрав массивные направляющие.

Лестница на косоурах позволяет комбинировать различные материалы, например, косоур может быть металлический, а ступени деревянные. Или косоур деревянный, ступени облицованы мрамором, а перила кованые.

В отличие от лестниц с внешним косоуром, у лестниц на больцах система крепежа ступеней невидимая. Выглядит она легко и прозрачно, хотя каждая ступень выдерживает вес грузовой машины – 1800 кг. Благодаря своей воздушности лестница идеально подходит для городских квартир, она занимает мало места и не затемняет помещение.

Устроена она так: в стену вставляют резиновые прокладки и стальные больцы (болты), на которые крепятся ступеньки. Резиновые прокладки нужны для того, чтобы уменьшить вибрацию и скрип при ходьбе. Поручень связан со ступенями балясинами.

кЛТ. 2.7.6 гВТЪМЛˆ‡ М‡ ˆВМЪ ‡О¸МУП

ТЪ‡О¸МУП ¯‡ МЛ МУП НУТУЫ В (DIMES LE SCALE).

кЛТ. 2.7.7 СВ В‚flММ‡fl ОВТЪМЛˆ‡

Т Б‡·ВКМ˚ПЛ ТЪЫФВМflПЛ,‡ТФУОУКВММ˚ПЛ ‚УН Ы„ ˆВМЪ ‡О¸МУИ ТЪУИНЛ

(DIMES LE SCALE).

êËÒ. 2.7.8

уВ ‰‡˜М˚В ОВТЪМЛˆ˚ (DIMES LE SCALE):

Ä - ÒÍ·‰Ì‡fl; Å - ‡Á‰‚ËÊ̇fl (“„‡ Ïӯ͇”).

Лестницы на больцах удобные, прочные и легкие, экономят пространство в помещении. Кроме того, такие лестницы удобно ремонтировать: если одна из ступеней повреждена, ее можно без проблем снять, не затронув соседние. Поскольку у лестниц на больцах нет боковых балок, углов, ниш, где скапливается пыль, их легко убирать.

Конечно, лестницы на больцах не так роскошны, как лестницы на косоурах. Из-за кажущейся легкости лестницы данного типа производят впечатление менее прочных и устойчивых, хотя на самом деле они абсолютно надежны и безопасны.

Лестницы на больцах предоставляют дизайнерам широкие возможности в выборе художественных решений. Можно сделать их из дерева и стали, стали и стекла, стали и камня и т.д.

Третий вид лестниц – это конструкции, в которых забежные ступени располагаются вокруг центральной стойки (рис. 2.7.7, 2.7.9Б) и не нуждаются в дополнительной опоре или креплении. Данная конструкция применяется для устройства винтовых лестниц.

Универсальные винтовые лестницы имеют легкомонтируемую сборную конструкцию. Ее достоинства: экономия полезной площади, украшение интерьера, простота сборки, возможность регулирования высоты ступеней.

Недостаток винтовой лестницы – переменная ширина ступеней, которая замедляет и затрудняет движение, в особенности тогда, когда пользуются лестницей несколько человек одновременно.

Винтовую лестницу можно сделать из дерева, в классическом стиле, а можно создать настоящее чудо авангарда из стекла и металла.

Чердачные лестницы – это особый вид лестниц, появившийся на российском рынке не так давно. Владельцы частных домов нередко сталкиваются с проблемой, как разместить лестницу, ведущую на чердак, мансарду или в подвал, так, чтобы она занимала минимум пространства. К тому же важно сделать так, чтобы холод зимой не проникал из неотапливаемого объема здания в жилые помещения. Сегодня предлагается несколько вариантов чердачных лестниц: складные (рис.2.7.8А) и раздвижные (“гармошки”, рис.2.7.8Б); и тот, и другой конструктивный тип может быть с утеплением и без.

Складные чердачные лестницы с коленчатой конструкцией требуют большого проема, раздвижные занимают меньше места, поскольку складываются гармошкой.

Модели чердачных лестниц различаются по высоте. Заводское расстояние от пола до потолка у чердачной лестницы – от 200 см до 400 см, однако можно заказать лестницу высотой даже до 5 м.

В собранном состоянии чердачная лестница располагается на откидной крышке люка и убирается внутрь корпусного ящика, монтируемого на чердачном перекрытии, т.е. в помещении она вообще не занимает места. Обычно лестницы оборудуются боковыми выдвижными устройствами, позволяющими быстро привести ее в рабочее состояние. Выпускаются также и модели с электроприводом.

Для всех лестниц возможна комплектация верхней пылезащитной крышкой, которая герметически закрывает чердачный люк со стороны чердака. Разработано также и специальное блокирующее устройство, которое не позволяет открывать люк со стороны чердака. При желании можно выбрать утепленные варианты чердачных ящиков для лучшей теплоизоляции помещения, а также дооснастить лестницы дополнительными телескопическими поручнями и перилами.

Конструктивно чердачные лестницы могут быть выполнены из различных материалов: дерева, металла или в комбинированном варианте – каркас из металлической трубы, а ступени из древесины твердых пород.

Остановимся еще на одной интересной компактной конструкции лестницы с так называемым переменным (“гусиным”) шагом. Ее устанавливают в том случае, если нет места для размещения лестницы. Ступени лестницы с “гусиным шагом” имеют нестандартную форму – на них “полноценно” может уместиться лишь ступня одной ноги. На первый взгляд, такой вариант кажется не очень удобным, но это только первое впечатление. На самом деле форма и размеры ступеней сделаны с учетом нормального человеческого шага при подъеме - спуске.

Если речь идет о современных лестничных конструкциях, то невозможно обойти вниманием унифицированные конструкции лестниц. Унифицированный подход подразумевает разработку определенной номенклатуры изделий, из которых можно собрать практически любой тип лестниц. Это некий конструктор “Лего”, включающий в себя тщательно разработанные и изготовленные промышленным способом детали, которые легко и быстро собираются на стройплощадке.

Преимущество данной технологии состоит в том, что снижается себестоимость конечного продукта (лестницы) за счет технологичности производства; гарантируется высочайшее качество, т.к. минимизируется человеческий фактор; сокращается время выполнения заказа; упрощается сборка на строительном объекте; кроме того, лестница становится СБОР- НО-РАЗБОРНОЙ без ухудшения ее эксплуатационных качеств.

Необходимость разобрать лестницу может возникнуть в нескольких случаях. Во-первых, чтобы можно было поднять на второй уровень крупногабаритные предметы, которые невозможно поднять по узкой лестнице; во-вторых, для замены или ремонта изношенных элементов лестницы, например, отдельных ступенек. Обычная проблема лестниц – скрип, который со временем может появиться. При использовании сборно-разборных лестниц он легко устраняется регулировкой разболтавшихся узлов крепления.

2.7.4МАТЕРИАЛЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЛЕСТНИЦ

Многообразие применяемых материалов позволяет использовать лестницу как элемент оформления практически любого помещения в любом стиле. Для изготовления лестниц могут использоваться различные породы дерева, металл, разные типы стекол, в том числе каленое и триплекс, пластик, натуральные камни, агломераты, керамические изделия и т.д. Лестницам можно придать строгий аскетический вид или украсить их, например, изящным литьем или цветными витражами.

Деревянные лестницы

Древесина, применяемая для изготовления лестниц, должна быть только качественная, тщательно отобранная, высушенная современными методами промышленной сушки. Правильная сушка древесины – единственная гарантия того, что лестницу не поведет при эксплуатации.

Древесина используется как для изготовления несущих конструкций лестниц, так и для их отделки. Применяются мяг-

Ä

Å

Ç

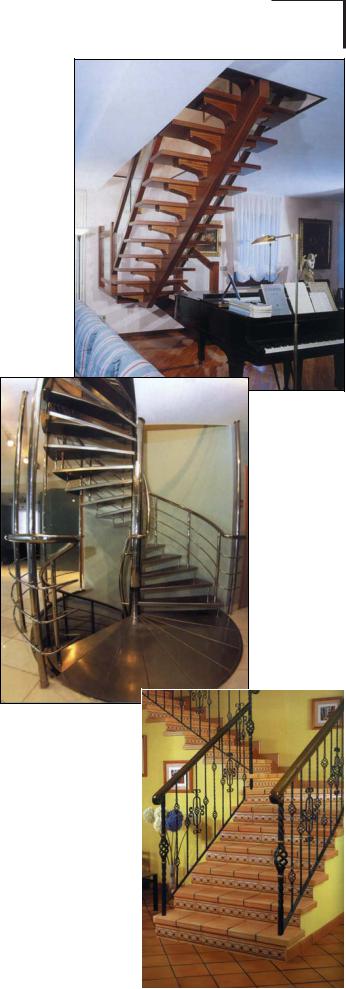

кЛТ. 2.7.9 гВТЪМЛˆ˚ ЛБ ‡БОЛ˜М˚ı П‡ЪВ Л‡ОУ‚:

Д - ОВТЪМЛˆ‡ М‡ ‰В В‚flММУП НУТУЫ В

(DIMES LE SCALE); Е - ‚ЛМЪУ‚‡fl ОВТЪМЛˆ‡

ËÁ Ì ʇ‚²˘ÂÈ ÒÚ‡ÎË (ÅÄÉ);

Ç- ОВТЪМЛˆ‡ ТУ ТЪЫФВМ¸Н‡ПЛ ЛБ НВ ‡ПЛ˜ВТНУИ ФОЛЪНЛ

(GRES DE LA MANCHA).

кЛТ. 2.7.10 и ЛПВ ОВТЪМЛˆ˚ ТУ ТЪВНОflММ˚ПЛ ТЪЫФВМflПЛ (ЕДЙ).

кие породы древесины (сосна, ель, лиственница), полутвердые (береза) и твердые (дуб, бук, клен, ясень, кедр). Последние предпочтительнее, но и стоят они дороже. Отделка может производиться из древесины экзотических пород – ореха, тика, вишни, кипариса, ироко, могано, араукарии и др.

Внесущих конструкциях нельзя сочетать различные породы древесины, имеющие неодинаковый коэффициент расширения волокна при изменении влажности; накладные же элементы облицовки из различных пород дерева вполне возможны.

Для заключительной поверхностной обработки лестниц используются различные лаки и тонировки (для лучшего проявления текстуры и для оптимального сочетания с мебелью и паркетом).

Внастоящее время широко применяются не только массивная древесина, но и клеенная из нескольких слоев, с различным направлением волокон для компенсации возможных деформаций при изменении температурно-влажностного режима

впомещении. Клееная древесина применяется для изготовления косоуров, ступеней и перил.

Множество дизайнерских решений реализуется и на основе сочетания дерева с другими материалами, прежде всего применяющимися в оформлении перил. Чаще всего это сталь, акриловое стекло и т.д.

Металлические лестницы

Металлические лестницы в настоящее время переживают свое второе рождение. Благодаря новейшим технологиям, это могут быть не только удобные, прочные и функциональные конструкции, но и эстетически совершенные, достойные быть использованными в любом современном интерьере. Они могут быть с прямыми маршами, изогнутыми, винтовыми, эллиптическими. и т.д., с элементами стекла, камня и дерева.

Металлические детали могут быть протравленными или оцинкованными, штампованными или коваными, глянцевыми или матовыми, хромированными или золочеными. Изготавливаются цельносварные поручни, которые значительно укрепляют конструкцию лестницы, при этом создавая впечатление невесомости (легкости) за счет ажурных элементов.

В работе над металлическими лестницами применяются самые современные и передовые технологии, например, специальная полировка нержавеющей стали, которая придает металлу неповторимую глубину и ощущение мягкого свечения; порошковое напыление под “мрамор”. Применяются и технологии искусственного старения, позволяющие превратить современное изделие в антиквариат, например на изделия из латуни наносится патина.

Помимо целиком металлических лестниц широкое распространение получило использование металла для изготовления несущих элементов лестниц, например, косоуров, к которым могут крепиться ступени из любых материалов.

Несущая конструкция маршевых лестниц может быть выполнена и из отдельных стальных элементов, которые, соединяясь между собой, составляют основу, поддерживающую ступени. Эти элементы снабжают особым вращающимся механизмом как по горизонтали, так и по вертикали, что позволяет создавать лестницы любой формы – прямоугольные, винтовые, S-образные, легко приспосабливаемые к высоте любого помещения.

Разработан и ряд моделей винтовых лестниц, которые могут быть приспособлены для любых помещений с различными потолочными проемами. Такая универсальность достигается за счет использования специального механизма – дистанционных колец, которые позволяют менять высоту лестницы, регулируя расстояние между ступенями.

Керамика

Керамическая плитка – прекрасный материал для облицовки лестниц. Керамические изделия, применяемые для облицовки ступеней, производителями обычно выпускаются различных типов: несколько видов плиток-ступеней, карнизы (их еще называют керамическими уголками), подступенки и плинтусы.

Плитки для лестниц – выполняются обязательно со специальными противоскользящими элементами (порожками), благодаря которым спуск и подъем по лестнице становится безопасным.

Ступень может быть выполнена в виде плитки, на которой либо сделаны пропилы, либо нанесены рельефные противоскользящие дорожки. Применяются и полосы абразивного материала, который наносится на плитку методом напыления. Шершавая на ощупь поверхность таких полос похожа на мелкозернистую шкурку.

Выпускаются также керамические ступени с фигурным краем (карнизом). Они бывают как цельными, так и сборными (в последнем случае карниз представляет собой отдельный элемент). Преимущества сборных ступеней заключаются в том, что в случае необходимости всегда можно заменить или по-

добрать карниз другого цвета, чем сама ступень. С точки зрения дизайна карниз, отличающийся по цвету от ступени, разно- Ä образит декор лестницы.

Кроме обычных существуют также и угловые ступени, которые кладут на углах лестниц. Такой элемент имеет или закругленный с обеих сторон край, или два карниза.

Для облицовки наружных лестниц, а также лестниц, по которым будет ходить большое количество людей, лучше использовать плитку из керамического гранита.

Не стоит забывать и о таком важном элементе, как плинтусы для лестниц. Если во всех помещениях вдоль стен уложен плинтус, то необходимо использовать его на лестнице. Плинтус для ступеней бывает левый и правый. Обратите внимание: если ступень украшена фигурным (выступающим) карнизом, то вырез плинтуса должен иметь такую же фигурную прорезь.

Ступени из стекла и прозрачного пластика

Лестницы со ступенями из стекла или прозрачного пластика с успехом применяются в бассейне или в доме, в интерьерах в стиле “модерн” (рис.2.7.10). Для этой цели используются различные виды стекла: многослойное, сатинированное, сериграфированное, прозрачный пластик – плексиглаз или гексан.

Ступени из камня

Камень для ступеней можно использовать только добытый в карьере не взрывным способом, а с помощью высверливания блоков, а затем напиленный, так как возникшие от взрыва трещинки обязательно себя проявят в процессе эксплуатации. Мрамор применяется только внутри помещения, а гранит также и на улице.

Существует специальная технология, по которой для прочности каменные ступени армируются – в них вставляются железные стержни.

Необходимо помнить, как уже говорилось выше, что камень – это довольно скользкий материал, поэтому если в доме живут дети или пожилые люди, то лучше укрепить на ступенях специальные противоскользящие коврики.

ã Ö ë í ç à ñ õ

Å

Ç

2.8.1 БАЛКОНЫ И ЛОДЖИИ

Балконы и лоджии – это открытые поэтажные площадки в жилых и общественных зданиях, связывающие внутренние пространства эксплуатируемых помещений с внешней средой. При аварийных ситуациях они могут использоваться для эвакуации людей.

Лоджии, в отличие от балконов, по боковым сторонам ограждены стенами, и могут быть как встроенными в объeм здания, так и выносными. Лоджии бывают освещены солнцем меньшее количество время, чем балконы, а их устройство связано с увеличением площади наружных стен.

На стадии проектирования здания и определения местоположения балконов и лоджий необходимо обращать внимание на следующие моменты:

•зрительное восприятие с улицы;

•степень (необходимость) защиты от ветра, дождя, солнца;

•вид окрестностей, открывающийся с балкона или лоджии;

•расположение относительно соседних домов;

•связь с примыкающими комнатами квартиры.

Балконы и лоджии должны иметь достаточные размеры, быть зрительно изолированными с улицы и защищенными от шума, ветра, дождя и перегрева солнечными лучами. Их местоположение должно быть спроектировано так, чтобы открывающийся с балкона или лоджии вид был максимально красивым. Необходимо обеспечить также правильное расположение их относительно соседних квартир и домов, а также удобную связь с примыкающими комнатами квартиры.

Важно помнить, что балконы, расположенные во входящих углах здания, лучше изолированы зрительно и защищены от ветра, чем открытые балконы, которые рекомендуется ограждать с наветренной стороны (для этой цели применяются ветрозащитные экраны). При группировке балконов смежных квартир многоэтажных домов следует также позаботиться об их зрительной изоляции.

Расположение балконов на фасаде в шахматном порядке придает ему живописность, однако уменьшает зрительную изоляцию и степень защиты от ветра и солнца.

Ограждения балконов могут выполняться из различных материалов: непрозрачного стекла, пластиков, древесных материалов, волнистой листовой стали на каркасе и т.д.

Необходимо отметить, что балконные решетки из вертикальных металлических элементов не обеспечивают зрительной изоляции и защиты от ветра. А решетки из горизонтальных элементов нежелательны, поскольку по ним могут лазить дети. Зазоры между ограждением и балконной плитой способствуют образованию сквозняков; поэтому лучше опускать ограждение ниже плиты или устраивать сплошное ограждение, конструктивно связанное с плитой. При этом верхнюю часть ограждения на нормативной высоте следует выполнять в виде поручня, желательно также предусмотреть место для цветочного ящика.

Конструктивные решения

Конструктивное решение балконов зависит от схемы опирания балконной плиты- (консольное, балочное опирание или угловое защемление).

ЕДгдйзх, гйСЬаа а щкдЦкх

Ä

Å

кЛТ.2.8.1 лУ‚ ВПВММ˚В ТЛТЪВП˚

УТЪВНОВМЛfl Л У„ ‡К‰ВМЛfl ·‡ОНУМУ‚:

Ä - SKS STAKUSIT;

Å - äÓÏÔ‡ÌËfl ÄθäÓÌ; Ç - SCHUCO.

Ç

В каркасных панельных зданиях плиты балконов (лоджий) работают по балочной схеме, опираясь на консоли колонн, благодаря чему исключается передача нагрузки на наружные стены. При этом производится изоляция вертикальных и горизонтальных сопряжений панелей наружных стен по принципу дренированного стыка.

При проектировании балконов и лоджий необходимо обеспечивать отвод воды от наружных стен.

Стык балконной плиты с наружной стеной и перекрытием должен удовлетворять и требованиям теплоизоляции, поэтому в конструкции стыка предусмотрена прокладка утепляющих вкладышей.

Системы комплектных балконов

Считаем необходимым рассмотреть в данном издании новую технологию устройства балконов, так называемую систему комплектных балконов (рис.2.8.2), которая не так давно появилась на российском рынке. Данная технология позволяет не только устраивать (монтировать) балконы при строительстве новых зданий, но и заменять ремонтонепригодные конструкции при реставрации старых.

Системы комплектных балконов состоят из металлического несущего каркаса, ограждающих балконных панелей, бетонных плит основания балконов и сопутствующих аксессуаров. Комплектуются они также крепежными узлами, позволяющими монтировать их на фасады любого типа.

Разработаны три конструктивных типа балконов: приставные, пристроенные и навесные.

Система приставных балконов предназначена для проведения работ по реконструкции и реставрации объектов, а также для оборудования фасадов строящихся зданий. Боковые опоры несущего каркаса крепятся к фасаду здания, а лицевые стойки опираются на "точечный" фундамент. При таком способе монтажа нагрузка равномерно распределяется по всему фасаду, что позволяет оборудовать системами приставных балконов здания высотой до 100 м. Приставные балконы могут быть любых конфигураций и размеров.

Системы пристроенных балконов крепятся к фасаду (до 12 м) при помощи несущих консолей. При этом часть нагрузки приходится на лицевые металлические стойки, которые опираются на "точечный" фундамент, устроенный на площадке под балконами. Такая система устройства балконов экономически является наиболее выгодной.

Навесные балконные системы целесообразно использовать в тех случаях, когда под балконами отсутствует свободная площадь, например, над подъездами или парковочными площадками. При помощи специальных креплений эта система монтируется (навешивается) непосредственно на фасад здания. Система предназначена для зданий высотой до 12 м.

Важным преимуществом комплектных балконов является то, что при реконструкции зданий монтаж системы проводится очень быстро и без выселения жильцов. Старые балконные плиты обрубаются, и на их место крепятся новые стойки или консоли.

Возможно выполнение балконных конструкций любой формы и дизайна. Конструктивные особенности системы позволяют при необходимости провести остекление балконов.

ЕДгдйзх, гйСЬаа а щкдЦкх

Ä

Å

Ç

É

кЛТ.2.8.3 дО‡ТТЛЩЛН‡ˆЛfl ФО‡МУ‚˚ı ТıВП ˝ НВ У‚:

Д - М‡ТЪВММ˚В ˝ НВ ˚; Е - Ы„ОУ‚˚В ˝ НВ ˚, М‡‚ЛТ‡˛˘ЛВ М‡‰ ТЪВМ‡ПЛ

Ë Ì ‚˚ÒÚÛÔ‡˛˘Ë Á‡ Û„ÓÎ Ä; Ç - Û„ÎÓ‚˚ ˝ Í ˚, ̇‚ËÒ‡˛˘Ë ̇‰ Û„ÎÓÏ Ä;

É - ˝ Í ˚, ‚ÔËÒ‡ÌÌ˚ ‚ Ô‡‰‡˛˘ËÈ Û„ÓÎ Å.

2.8.2 ЭРКЕРЫ

Эркером называют часть комнаты, выступающую из плоскости стены, снабженную окном или несколькими окнами или остекленную по всему периметру. Эркер ("Erker") – немецкое слово, которое может быть переведено как "фонарь", "выступ в стене" и т.п.

Большая часть плановых (и даже объемно-пространст- венных) схем эркеров имеет простые геометрические формы (полукруглую, прямоугольную, треугольную), и лишь в некоторых случаях форма их отличается произвольностью очертаний. Наиболее типичные схемы плановых решений эркеров геометрической формы показаны на рис.2.8.3.

Эркеры увеличивают площадь помещений, улучшают их инсоляцию. Приведенные на рис.2.8.4 схемы показывают влияние эркеров разной формы на интерьер помещения.

Каждый эркер, независимо от его плановой схемы и высоты, имеет основание, воспринимающее усилия от полезной нагрузки пола и ограждений и передающее их на систему ос-

êËÒ.2.8.4 ëıÂÏ˚, ÔÓ͇Á˚‚‡˛˘Ë ‚ÎËflÌË ˝ Í ӂ ‡ÁÌÓÈ ÙÓ Ï˚ ̇ ËÌÚ ¸Â ÍÓÏ̇Ú˚.

кЛТ.2.8.5 к‡Б‰‚ЛКМ‡fl ТЛТЪВП‡ УТЪВНОВМЛfl ·‡ОНУМУ‚ ЛБ ‡О˛ПЛМЛВ‚˚ı Ф УЩЛОВИ (ЕЦлнЗазС):

Д - Ф ЛПВ , УТЪВНОВММУ„У ·‡ОНУМ‡;

Е, З - НУМТЪ ЫНЪЛ‚М˚В ТıВП˚.

Ä

В настоящее время на российском рынке представлено несколько систем безрамного остекления производства Финляндии, Германии, Швеции и России. Снаружи балконы (лод-

Å
