ЛЕКЦИЯ 3 РАМНО-КАРКАСНЫЕ И ПАНЕЛЬНЫЕ СИСТЕМЫ
Конструктивные эл рамно-каркасных и панельных зданий.
Дома построечного изготовления
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
Два направления строительства деревянных малоэтажных жилых домов:
-полносборные деревянные дома рамно-каркасные и панельные;
-дома построечного изготовления из массивной древесины (из бревен, брусьев)
ПОЛНОСБОРНЫЕ ДОМА
Несущие элементы каркасов, стены и перекрытия из крупноразмерных панелей на деревянном каркасе изготавливаются на стационарных производствах и комплектно поставляются на объект.
Под конкретный комплект дома заранее выполняются фундаменты и цоколь. Цоколь может быть перекрыт железобетонными плитами или сборными плитами на деревянном каркасе.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПОЛНОСБОРНЫХ
Достоинства:
ДОМОВ
полная комплектность дома
высокое качество продукции
малые сроки возведения
Недостатки:
высокая стоимость
сложность учета желания потребителей по планировке и фасаду дома
необходимость использования грузоподъемного оборудования (стеновые панели до 12м длиной, плиты перекрытия и др.)
наличие стыков между панелями (снижает качество теплоизоляции)
РАМНО-КАРКАСНЫЕ ДОМА

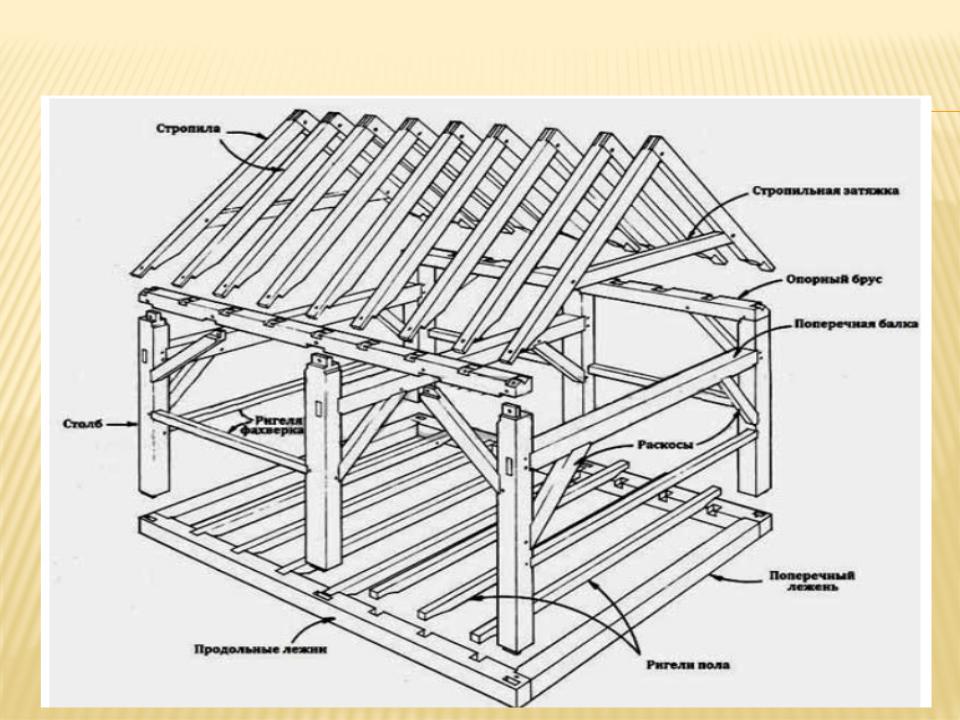

КАРКАС ДОМА ИЗ БРУСА
КАРКАС ДОМА ИЗ БРУСА
В каркасе из бруса (рамно-каркасной или каркасно-рамочной технологии) всю несущую функцию выполняет жесткий и исключительно прочный каркас, состоящий из вертикальных стоек и горизонтальных и диагональных балок из клееного бруса сечением 150х150 или 200х200мм.
Все элементы соединяются друг с другом на врубках, врезках и шипах.В таких домах, как правило, более половины поверхности стен занимает ос текление. Все неостекленные ячейки утепляются пенополистиролом и зашиваются водостойкой антисептированной фанерой. Разновидность рамно-каркасной
технологии — фахверковые дома, пришедшие к нам из средневековой Германии и сейчас переживающие новый расцвет популярности.
Основная особенность таких домов
– несущие стойки и балки каркаса являются не только конструктивными, но и декоративными элементами, так как видны с наружной стороны дома. Это придаёт им
оригинальный вид и особый,
