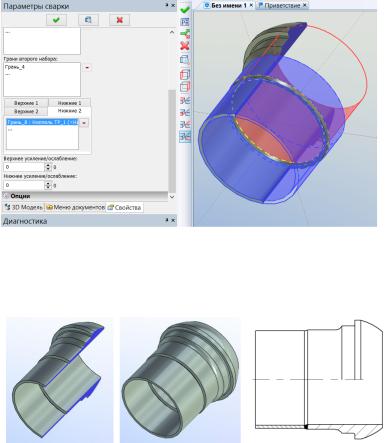

Рис. 3.22

В результате получается 3D сборка после нажатия галочки , как показано на рис. 3. 23.

Рис. 3.23

ЛИТЕРАТУРА И ИНТЕРНЕТ - ИСТОЧНИКИ

1.ГОСТ 24092-80 - Соединения трубопроводов резьбовые. Штуцеры проходные под приварку. Конструкция

2.ГОСТ 24705-2004 - Единая система конструкторской документации. Резьба метрическая.

3.ГОСТ 6357-81 - Единая система конструкторской документации. Резьба трубная цилиндрическая.

4.ГОСТ 6211-81 - Единая система конструкторской документации. Резьба трубная коническая.

5.ГОСТ 10549-80 - Единая система конструкторской документации. Выход резьбы. Сбеги, недорезы, проточки, фаски.

6.ГОСТ 5264-80 - Единая система конструкторской документации. Сварка электродуговая.

7.ГОСТ 28915-91 - Единая система конструкторской документации. Сварка лазерная импульсная. Соединения сварные импульсные.

8.ГОСТ 19249-73 - Единая система конструкторской документации. Соединения паяные. Основные типы и параметры.

9.ГОСТ 5890 - 78 Соединения труб штуцерно-торцовое. Технические условия.

10.ГОСТ 24485-80 - Соединения трубопроводов с шаровым ниппелем проходные. Конструкция.

11.ГОСТ 24487-80 - Соединения трубопроводов с шаровым ниппелем проходные приварные. Конструкция.

12.http://www.tflexcad.ru. T-FLEX CAD - система автоматизи-

рованного проектирования.

13.Техническая документация по САПР T-FLEX/CAD. Учебное пособие. М.: АО «Топ Системы», 2014.

ПРИЛОЖЕНИЕ П1

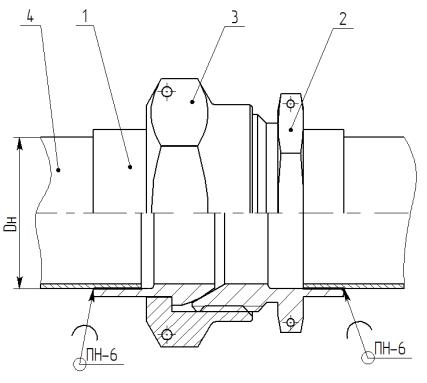

Исполнение I

1- ниппель полусферический припайной (ГОСТ 16040-70)

2- штуцер припайной (ГОСТ 16044-70)

3- гайка накидная для полусферического ниппеля (ГОСТ 16046-

70)

4- труба (толщина стенки S = 0,8-1,2)

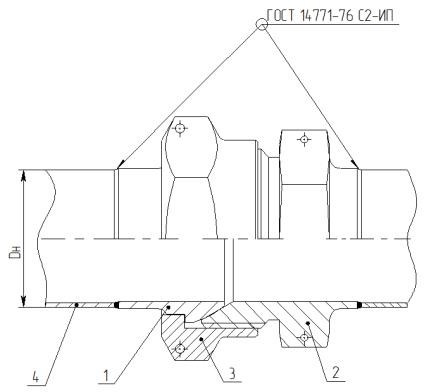

Исполнение II

1- ниппель полусферический приварной (ГОСТ 16042-70)

2- штуцер приварной (ГОСТ 16045-70)

3- гайка накидная для полусферического ниппеля (ГОСТ 16046-

70)

4- труба (толщина стенки S = 0,8-1,2)

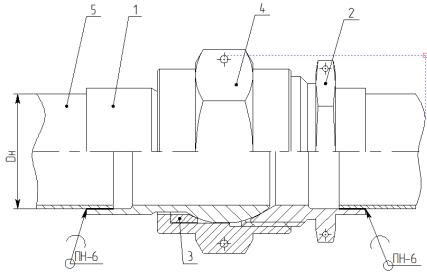

Исполнение III

1 - ниппель сферический припайной (ГОСТ 16041-70) 2 - штуцер припайной (ГОСТ 16044-70)

3- кольцо упорное (ГОСТ 16048-70)

4- гайка накидная для сферического ниппеля (ГОСТ 16047-70)

5- труба (толщина стенки S = 0,8-1,2)

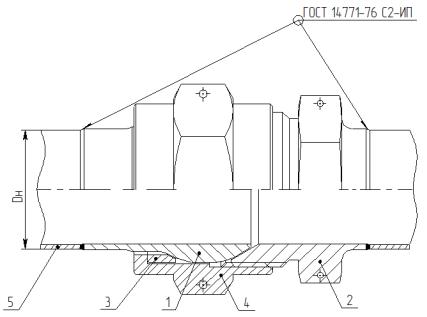

Исполнение IV

1- ниппель сферический приварной (ГОСТ 16043-70)

2- штуцер приварной (ГОСТ 16045-70)

3- кольцо упорное (ГОСТ 16048-70)

4- гайка накидная для сферического ниппеля (ГОСТ 16047-70)

5- труба (толщина стенки S = 0,8-1,2)

Таблица 1 Варианты заданий на штуцерное соединение.

Вариант	Исполнение	Наружный диаметр
		трубы (Dн, мм)
1	2	3
1	I	25
2	II	25
3	III	25
4	IV	25
5	I	28
6	II	28
7	III	28
8	IV	28
9	I	30
10	II	30
11	III	30
12	IV	30
13	I	32
14	II	32
15	III	32
16	IV	32
17	I	34
18	II	34
19	III	34
20	IV	34
21	I	36
22	II	36
23	III	36
24	IV	36
25	I	25
26	II	25
27	III	25
28	IV	25
29	I	28
30	II	28
31	III	28
32	IV	28
33	I	30
34	II	30

Таблица 1 (продолжение)

1	2	3
35	III	30
36	IV	30
37	I	32
38	II	32
39	III	32
40	IV	32
41	I	34
42	II	34
43	III	34
44	IV	34
45	I	36
46	II	36
47	III	36
48	IV	36
49	I	34
50	II	36
