Рис. 4.35. Стеноз устья общей сонной артерии. В просвете сосуда видна атеросклеротическая бляшка
Ультразвуковое исследование сонных артерий. В последние годы эту методику используют в качестве скринингового метода для выявления ранних изменений артериальной стенки, обусловленных атеросклерозом. Метод позволяет оценить структуру стенки и состояние просвета сосуда, измерить толщину слоя “интима–медиа” (ТИМ), которая хорошо коррелирует с данными, получаемыми при аутопсии (Ж.Д. Кобалаева с соавт.). Многочисленные клинические исследования, проведенные с применением этой
методики, также свидетельствуют о высокой корреляции этого показателя с риском развития коронарных и цереброваскулярных осложнений атеросклероза.
Исследование проводят в В-режиме. Толщину слоя “интима–медиа” (ТИМ) измеряют на уровне общей сонной артерии (СА) и ее бифуркации (рис. 4.36). В норме ТИМ не превышает 1,0 мм (рис. 4.36, а). ТИМ от 1,0 до 1,3 мм расценивают как утолщение стенки артерии, а значения этого показателя, превышающие 1,3 мм, — как ультразвуковой признак атеросклеротической бляшки (рис. 4.36, б). Диагноз атеросклероза считают достоверным при обнаружении утолщения стенки артерии или/и наличии фиброзной бляшки.
Допплеровское исследование
Сужение и окклюзия магистральных артерий лучше всего визуализируются при допплеровском ультразвуковом исследовании. При этом целесообразно сравнивать характер и скорость кровотока, зарегистрированного в соответствующих сосудах с обеих сторон.
341
Рис. 4.36. Определение толщины слоя «интима–медиа» (ТИМ) при ультразвуковом исследовании сонных артерий.
а — норма: ТИМ не превышает 1,0 мм; б — атеросклеротические изменения артерий: выявляются утолщение стенки сонной артерии (ТИМ от 1,0 до 1,3 мм) и атеросклеротическая бляшка в области внутренней сонной артерии (ТИМ больше 1,3 мм). СА — сонная артерия; НСА — наружная СА; ВСА — внутренняя СА
Рис. 4.37. Цветная допплерограмма потока крови в магистральном сосуде (схема). Цвет каждой точки соответствует удельному весу данной частоты (и скорости потока крови) в спектре. Красный цвет — максимальная интенсивность, оттенки черного цвета — минимальная
Наиболее надежные критерии сужения или окклюзии магистральных сосудов выявляются при качественной и количественной оценке спектральных характеристик допплеровского сигнала. Как известно, спектрограмма (рис. 4.37) представляет собой совокупность точек разного цвета (или яркости), положение каждой из которых по отношению к оси ординат (шкале частот) соответствует определенной скорости кровотока, зарегистрированной в поперечном сечении артерии за время сердечного цикла. Линейная скорость кровотока измеряется в кГц. Цвет каждой точки (или ее яркость) соответствует удельному весу данной частоты
вспектре: при максимальной интенсивности точки окрашиваются в красный цвет, при минимальной —
всиний (на рис. 4.37 — обозначен оттенками черного цвета).
Спектрограммы каждой магистральной артерии в норме существенно отличаются по форме и величине максимальной систолической и диастолической частей спектра.
342
Рекомендовано к покупке и изучению сайтом МедУнивер - https://meduniver.com/
Рис. 4.38. Схема изменений линейной скорости потока крови (а) и график линейной скорости (б)в различных участках суженной артерии. V 1 –V 4 — линейная скорость потока крови
Оценка степени стеноза по спектру допплеровского сигнала основана на теоретическом положении, согласно которому масса крови, протекающей через поперечное сечение сосуда, является величиной постоянной (рис. 4.38). Это означает, что непосредственно в месте сужения артерии линейная скорость движения возрастает (V2). В постстенотическом сегменте скорость кровотока резко замедляется (V3) и он становится турбулентным.
Для объективной оценки полученного спектра допплеровского сигнала рассчитывают несколько количественных показателей (рис. 4.39):
1.Максимальная систолическая амплитуда линейной скорости кровотока в точке ультразвуковой локации
(Smax);
2.Максимальный диастолический пик скорости (Dmах);
3.Индекс спектрального расширения (SB), характеризующий степень турбулентности кровотока в месте локации:
где А — скорость максимальной интенсивности кровотока, т.е. амплитуда наиболее ярких точек спектра.
4. Индекс пульсации (PI), характеризующий циркуляторное сопротивление в бассейне лоцируемой артерии:
где М — средняя скорость кровотока в точке локации.
5. Индекс циркуляторного сопротивления — IR (индекс Пурселло):
343
Основным и наиболее достоверным признаком стеноза магистральной артерии в месте локации является
увеличение максимальной систолической амплитуды допплерограммы (Smax). Считается, что увеличение степени стеноза на 10% сопровождается ростом Smax на 1 кГц. Например, если при допплеровском исследовании общей или внутренней сонной артерии значения Smax составляют 4–5 кГц (в норме Smax в этих артериях не превышает 4 кГц), имеется умеренный стеноз этих артерий (до 50% просвета сосудов). Если Smax больше 5 кГц, речь идет о выраженном стенозе (рис. 4.40).
Нередко наряду с увеличением линейной скорости кровотока в участке сужения обнаруживают признаки повышения циркуляторного сопротивления сосуда в виде нарастания величины индекса пульсации (PI), индекса циркуляторного сопротивления (IR) и снижения величины максимального диастолического пика
(Dmax).
Рис. 4.39. Определение основных количественных показателей, характеризующих спектр допплеровского сигнала (схема).
S max — максимальная амплитуда систолической волны, D max — максимальный диастолический пик скорости; A — скорость максимальной интенсивности кровотока (амплитуда наиболее ярких точек допплеровского спектра)
Рис. 4.40. Схема изменений линейной скорости кровотока (а) и спектры допплеровского сигнала, зарегистрированного в области нормального просвета артерии (б) и в месте ее сужения (в). Объяснение в тексте
Важным признаком сужения магистральной артерии при допплеровском исследовании является регистрация турбулентного потока с заметным расширением спектра как в систолу, так и в диастолу. Это сопровождается уменьшением амплитуды максимальной интенсивности кровотока (А) и, соответственно, увеличением индекса
344
Рекомендовано к покупке и изучению сайтом МедУнивер - https://meduniver.com/
спектрального расширения (SB). На рис. 4.41, б приведен спектр допплеровского сигнала, зарегистрированный при умеренном сужении (менее 60%) магистральной артерии. Несмотря на отсутствие заметного увеличения максимальной систолической амплитуды линейной скорости, определяется широкое распределение частот и уменьшение площади “окна”, характерного для нормального ламинарного движения крови в магистральном сосуде (рис. 4.41, а), что является важным указанием на наличие турбулентного кровотока.
При критическом сужении просвета магистральной артерии на 90% и более пиковая систолическая частота значительно снижается. При полной окклюзии магистральной артерии ниже места окклюзии регистрируется спектр с типичными признаками так называемого коллатерального кровотока (рис. 4.42): низкая систолическая и относительно высокая диастолическая скорость со значительным уменьшением средней скорости кровотока и низкими значениями индекса пульсации (рис. 4.43).
Запомните
1.Наиболее достоверными признаками сужения магистральной артерии являются увеличение максимальной систолической амплитуды линейной скорости кровотока (Smax) и расширение спектра частот допплеровского сигнала (увеличение индекса спектрального расширения — SB) с исчезновением “окна”.
2.При окклюзии артерии ниже места окклюзии регистрируется коллатеральный тип кровотока, характеризующийся снижением Smax, средней скорости кровотока и индекса пульсации (PI) и относительным увеличением максимальной диастолической скорости
(Dmax).
Рис. 4.41. Расширение спектра допплеровского сигнала при умеренном (менее 60%) сужении магистральной артерии (схема).
а — нормальная допплерограмма; б — допплерограмма,
зарегистрированная в области сужения. Объяснение и обозначения в тексте
Рис. 4.42. Схема коллатерального кровотока при окклюзии магистральной артерии (а) и изменение спектра допплеровского сигнала при локации ниже места окклюзии (б)
345
Рис. 4.43. Критический (90%) стеноз правой общей сонной артерии с атеросклеротической бляшкой по латеральной стенке артерии (а) и изменение допплеровского спектра потока крови (б). Объяснение в тексте
К числу наиболее частых причин гемодинамически значимого сужения артерий нижних конечностей относится периферический атеросклероз. Методика изучения кровотока в магистральных артериях нижних конечностей с использованием УЗДГ включает два этапа: 1) ультразвуковую локацию артерий в стандартных точках исследования с получением информации о характере кровотока и 2) измерение регионарного систолического АД с определением индексов давления.

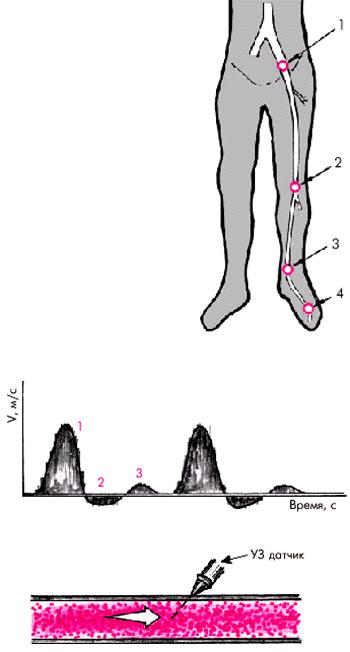

На рис. 4.44 схематически показаны 4 стандартные позиции ультразвукового исследования артерий нижних конечностей:
1.Наружная подвздошная артерия — на 1,5 см медиальнее пупартовой связки.
2.Подколенная артерия — в области подколенной ямки.
3.Задняя тибиальная артерия — в ямке, образованной медиальной лодыжкой и ахилловым сухожилием.
4.Терминальная ветвь передней тибиальной артерии — в области тыла стопы между фалангами I и II пальцев.
В норме при локации магистральных артерий нижних конечностей допплерограммы имеют характерный вид трехфазной кривой (рис. 4.45). Первая положительная и следующая за ней вторая отрицательная волна возникают в систолу и отражают, соответственно, антеградный кровоток, направленный в сторону ультразвукового датчика, и небольшой ретроградный ток крови обратно в сторону сердца. Третья (положительная) волна возникает в конце диастолы в результате слабого антеградного кровотока после отражения крови от створок аортального клапана.
346
Рекомендовано к покупке и изучению сайтом МедУнивер - https://meduniver.com/
Рис. 4.45. Типичная форма нормальной допплерограм-мы магистральной артерии нижних конечностей (схема). «1» — антеградный систолический кровоток по артерии; «2» — ретроградный ток крови в сторону сердца; «3» — слабый антеградный кровоток в диастолу. Внизу показано направление УЗ-локации по отношению к кровотоку
На рис. 4.46 показано схематическое изображение нормальных допплерограмм, соответствующих четырем стандартным позициям ультразвукового датчика.
При наличии стеноза магистральной артерии в месте сужения регистрируются характерные изменения магистрального кровотока. Увеличивается максимальная амплитуда систолической волны (Smax), ее основание расширяется. Допплерограмма приобретает двухфазный (а не трехфазный, как в норме) вид за счет исчезновения третьей волны антеградного тока крови. Вторая (ретроградная) волна также может быть слабо выражена (см. рис. 4.47).
Ниже места окклюзии регистрируется коллатеральный тип допплерограммы (см. рис. 4.42, 4.48 и 4.49) с низким, сглаженным систолическим пиком, относительно высоким уровнем диастолической волны
и отсутствием как второй систолической (ретроградной), так и третьей (антеградной) диастолической волны (монофазный характер кривой).
Например, при окклюзии средней или дистальной трети бедренной артерии коллатеральный тип кровотока обнаруживается в области подколенной, задней и передней тибиальных артерий, а магистральный тип
347
(трехфазная кривая) — в области наружной подвздошной артерии (рис. 4.48). Окклюзия подколенной артерии сопровождается появлением коллатерального типа кровотока в тибиальных артериях (рис. 4.49).
Рис. 4.46. Нормальные допплерограммы артерий нижних конечностей, зарегистрированные из стандартных поциций (1, 2, 3, 4), изображенных на рис. 4.44
Рис. 4.47. Изменения допплерограммы при сужении магистральной артерии. Объяснение в тексте
Рис. 4.48. Схема допплерограмм, зарегистрированных из стандартных позиций при окклюзии бедренной артерии
348
Рекомендовано к покупке и изучению сайтом МедУнивер - https://meduniver.com/
Рис. 4.49. Схема допплерограмм, зарегистрированных из стандартных позиций при окклюзии подколенной артерии
Для определения уровня и степени сужения проводят также измерение регионарного систолического АД и расчет индексов давления. На правую и левую нижние конечности накладывают по четыре пневматические манжетки — такие же, как и при измерении АД на плечевой артерии по методу Н.С.Короткова. Манжетки помещают на уровне верхней и нижней трети бедра и голени, как показано на рис. 4.50. Перед началом исследования трижды определяют АД на плечевой артерии; для последующих расчетов выбирается наибольшее значение давления.
Затем приступают к измерению регионарного систолического АД в отдельных сегментах артерий нижних конечностей: в проксимальном и дистальном отделах бедренной артерии, в подколенной артерии
ив артериях голени. Ультразвуковой датчик при этом устанавливают в третьей или четвертой позициях
иполучают допплеровское изображение кровотока в передней или задней тибиальной артерии. После этого в манжетку, установленную на уровне верхней трети бедра, нагнетают воздух несколько выше значения в момент полного прекращения кровотока в тибиальной артерии. Затем медленно выпускают воздух, снижая давление в манжетке и тем самым уменьшая сжатие артерии. При давлении в манжетке чуть ниже систолического артерия начинает пропускать в систолу первые пульсовые волны, которые фиксируются ультразвуковым датчиком. Так же определяют систолическое АД на всех четырех уровнях артериальной системы нижних конечностей.
В норме систолическое АД на ногах выше давления в плечевой артерии на 20–40 мм рт. ст.
349
Рис. 4.50. Схема определения регионарного систолического АД в сосудах нижних конечностей
Запомните
При гемодинамически значимом сужении или окклюзии артерии нижних конечностей систолическое АД снижается параллельно степени стеноза. При полной окклюзии уровень АД определяется степенью развития коллатерального кровообращения: чем лучше развиты коллатерали, тем менее выражено падение систолического АД.
Следует подчеркнуть, что абсолютное значение систолического АД в артериях нижних конечностей зависит не только от степени стеноза, но и от величины системного АД, измеряемого в плечевой артерии. Поэтому для оценки степени изменения регионарного АД используют, как правило, относительные показатели,
в частности так называемый “лодыжечный индекс давления” (ЛИД):
где АДлод и АДплеч — соответственно, уровень АД в лодыжечной (передней или задней тибиальной) и плечевой артериях.
Запомните
В норме ЛИД составляет от 1,0 до 1,5, причем максимальные колебания ЛИД от верхней до нижней манжетки не превышают ± 0,20–0,25. Снижение значений ЛИД до 1,0 и менее свидетельствует о гемодинамически значимом (более 75%) стенозе или окклюзии в месте измерения АД или проксимальнее его.
Например, при окклюзии наружной подвздошной артерии АДс и значения ЛИД снижаются на всех уровнях измерения давления (рис. 4.51); при окклюзии средней или дистальной трети бедренной артерии — в области подколенной и тибиальных артерий (рис. 4.52) и т.п.
При оценке результатов исследования следует иметь в виду, что для диагностики окклюзии артерии нижних конечностей анализ спектра допплерограмм, зарегистрированных при прямой локации артерии, обладает несколько большей информативностью, чем измерение регионарного систолического АД, поскольку выраженное развитие коллатералей может нивелировать падение давления проксимальнее места окклюзии.
