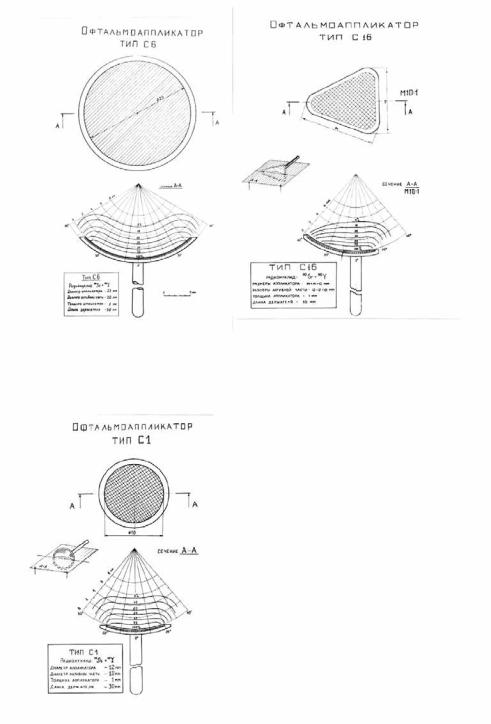

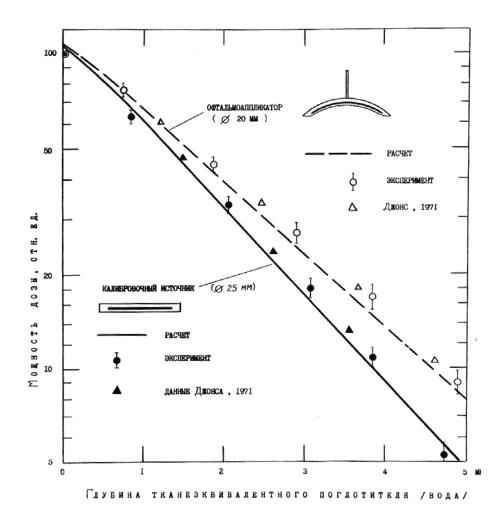

Рис. 157. Глубинное распределение доз от офтальмоаппликатора с радионуклидами 90Sr + 90Y

400

Сигнальный экземпляр

Рис. 158. Схема эксперимента по изменению дозного поля бета-излучения офтальмоаппликатора CI6. 1 - аппликатор, 2 - плексигласовый фантом глаза человека, 3 - дозиметрические пленки.

Рис. 159.

401

Рис. 160.

402

Сигнальный экземпляр

Рис. 161. Распределение мощности дозы Бета излучения по глубине ткани от обличателя ДОРО-1..

403

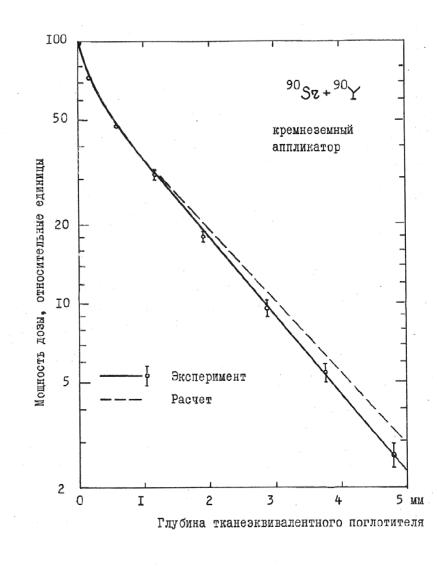

Рис. 162. Глубинное дозное распределение в мягкой биологической ткани, контактирующей с дерматологическим аппликатором со 90 Sr + 90Y, изготовленным на основе КПВ.

404

Сигнальный экземпляр

Рис. 163. Глубинное распределение мощности дозы в мягкой биологической ткани (H2O), контактирующей с источником БИСЛ-1

(центральная часть дозного поля). Радионуклид - 90 Sr + 90Y. Линия - расчет, точки - эксперимент

405

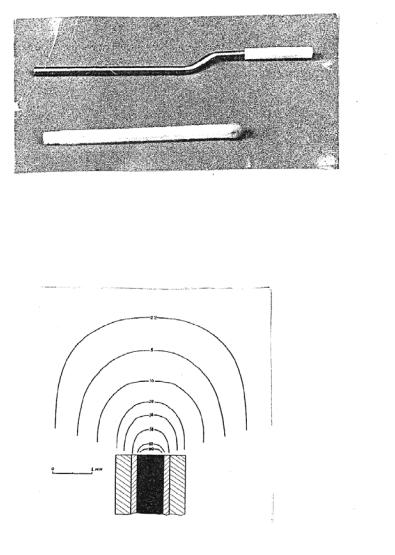

Рис. 164. Источник БИСЛ.2 для оторинолорингологии с радионуклидами стронций-90 иттрий-90 (спичка для сопоставления размеров.)

Рис. 165. Дозное поле в тканеэквивалентном материале (вода) от источника БИСЛ.2 (стронций-90 + иттрий-90)

406

Сигнальный экземпляр

Рис. 165. Схематический чертеж источника типа БИСЛ-3 для терапии заболеваний уха-горла-носа.

Рис. 166. Дозное поле источника с 90 Sr + 90Y в ткани. БИСЛ-3.

407

Рис. 167. а) Конструкция источника БИСЛ-1. Штриховкой обозначена активная зона (радионуклид - 90 Sr + 90Y)

б) Схема измерений дозного поля от источника БИСЛ-1.

в) Дозное поле в мягкой биологической ткани от источника БИСЛ-1 ) поле симметрично относительно оси источника).

408

Сигнальный экземпляр

ИСТОЧНИКИ ФОТОННОГО ИЗЛУЧЕНИЯ

1.Формирование дозных полей, онкологических игл

иаппликаторов с Сs137 в зависимости от материала

итолщины фильтра [……..]

В.В. Бочкарёв, Ю.Ф. Иванов, Л.В. Тимофеев, В.И. Завьялов, Г.В. Обвинцев

Применяемые для терапевтических целей источники в виде игл и аппликаторов с γ−излучающими радиоизотопами Ra226[1], Co60 [2], Cs137 [3] заделываются в специальные фильтры для того, чтобы: 1) избежать попадания радиоактивных изотопов в организм; 2) обеспечить источникам механическую прочность; 3) поглотить нежелательное сопутствующее излучение.

γ−Источники в виде игл должны иметь по возможности малую толщину, чтобы меньше травмировать живую ткань при внедрении иглы; с другой стороны, толщина оболочки должна быть достаточной для поглощения β−излучения.

Вместе с тем в материале фильтра при прохождении через него γ−излучения образуются вторичные электроны, которые также вносят вклад в тканевую дозу вблизи источника.

Ранее были опубликованы работы [4−6], в которых содержались предложения, относящиеся к выбору материала и толщины стенок фильтров для игл и аппликаторов с Co60.

Вработах [7-8] изучался выход вторичных электронов из <<толстых>> фильтров, изготовленных из различных материалов под действием γ−излучения Cs137. Однако эти данные не могут служить основой для выбора толщины фильтров для игл с Cs137 с учётом поглощения: первичного β−излучения, конверсионных электронов, вторичной электронной компоненты, образующейся

врезультате взаимодействия γ−излучения с веществом фильтра, а также количественной оценки соотношения доз, создаваемых γ− и β− излучением. Между тем необходимость в таком обосновании возникла в связи с подготовкой к серийному выпуску онкологических игл и аппликаторов с Cs137.

Вкачествематериаловфильтровдляисследованиймывыбралистальиплатину. Железо принадлежит к группе элементов, для которых выход вторичного электронного излучения минимален [7], а платина отличается высокой коррозионной стойкостью и большим удельным весом, что очень важно при разработке тонких игл.

Для того чтобы выбрать оптимальную толщину фильтра, мы изучали спектральноераспределениеэлектроноввокругисточниковсфильтрамиизстали и платины различной толщиной, по которому можно затем рассчитать абсолютное значение мощностей дозы и характер её распределения по глубине ткани.

Для измерения электронных спектров были приготовлены две группы
