Анатомические соображения

Строго говоря, под термином «катетеризация центральной вены» подразумевают катетеризацию верхней (чаще) или нижней полой вены, так как вены, которые непосредственно используются для доступа к указанным участкам сосудистого русла (подключичная, внутренняя яремная или бедренная), не являются центральными в полном смысле этого слова. Кончик катетера при катетеризации центральной вены должен находиться либо в верхней, либо в нижней полой вене, это необходимо понимать.

Рисунок 1. Анатомические взаимоотношения подключичных и внутренних яремных вен. Анатомические взаимоотношения структур, окружающих подключичную и внутреннюю яремную вены необходимо очень четко себе представлять, для этого полезнее всего сходить несколько раз в морг и попрепарировать шейную и подключичную область. В общем плане они таковы (взято мной из книги М. Роузена, Я.П. Латто и У.Шэнга «Чрескожная катетеризация центральных вен»): Подключичная вена расположена в нижней части подключичного треугольника. Она является продолжением подмышечной вены и начинается от нижней границы I ребра. Вначале вена огибает сверху I ребро, затем отклоняется кнутри, вниз и немного кпереди у места прикрепления к I ребру передней лестничной мышцы и входит в грудную полость, где позади грудиноключичного сочленения соединяется с внутренней яремной веной. Отсюда уже в качестве плечеголовной вены она поворачивает в средостение, где, соединяясь с одноименной веной противоположной стороны, образует верхнюю полую вену. Спереди на всем протяжении вена отделена от кожи ключицей. Своей наивысшей точки подключичная вена достигает как раз на уровне середины ключицы, где она поднимается до уровня верхней границы ключицы. Латеральная часть вены расположена кпереди и книзу от подключичной артерии, и обе они пересекают верхнюю поверхность I ребра. Медиально вену от лежащей кзади от нее артерии отделяют волокна передней лестничной мышцы. Позади артерии располагается купол плевры. Купол плевры возвышается над грудинным концом ключицы. Подключичная вена пересекает спереди диафрагмальный нерв, слева над верхушкой легкого проходит грудной проток, входящий затем в угол, образованный при слиянии внутренней яремной и подключичной вен – угол Пирогова. Внутренняя яремная вена начинается от яремного отверстия черепа, продолжаясь из сигмовидного синуса и идет по направлению к грудной клетке. Сонная артерия и блуждающий нерв проходят вместе в сонном влагалище. Перед тем как занять сначала латеральное, а затем переднелатеральное положение относительно внутренней сонной артерии, внутренняя яремная вена располагается позади артерии. Вена обладает способностью к значительному расширению, приспосабливаясь к увеличению притока крови, в основном за счет податливости ее латеральной стенки. Нижняя часть вены находится позади прикрепления грудинной и ключичной головок грудино-ключично-сосцевидной мышцы к соответствующим образованиям и плотно прижата к задней поверхности мышцы фасцией. Позади вены расположены предпозвоночная пластинка шейной фасции, предпозвоночные мышцы и поперечные отростки шейных позвонков, а ниже, у основания шеи, находятся подключичная артерия и ее разветвления, диафрагмальный и блуждающий нервы и купол плевры. В место слияния внутренней яремной и подключичной вен слева впадает грудной проток, а справа— правый лимфатический проток. С бедренной веной несколько проще – в непосредственной близости от нее нет структур, повреждение которых несет в себе прямую угрозу для жизни и с этой точки зрения ее катетеризация безопаснее. Бедренная вена сопровождает бедренную артерию на бедре и заканчивается на уровне паховой связки, где она переходит в наружную подвздошную вену. В бедренном треугольнике бедренная вена располагается медиальнее артерии. Здесь она занимает среднее положение между бедренной артерией и бедренным каналом. Большая подкожная вена ноги впадает в нее спереди, чуть ниже паховой связки. В бедренном треугольнике в бедренную вену впадают несколько менее крупных поверхностных вен. Латеральное бедренной артерии расположен бедренный нерв. От кожи бедренная вена отделяется глубокой и поверхностной фасциями бедра, в этих слоях расположены лимфатические узлы, различные поверхностные нервы, поверхностные ветви бедренной артерии и верхний отрезок большой подкожной .вены ноги перед ее впадением в бедренную вену. Выбор вены для катетеризации определяется рядом факторов: опытом, анатомическими особенностями, наличием повреждений (ожогов) шейной, подключичной или бедренной области. Мы рассмотрим самые распространенные доступы к центральным венам, проверенные временем. Общие принципы катетеризации центральных вен на ДГЭ Катетеризация центральной вены – хирургическая операция, поэтому следует, по возможности, обеспечить максимально асептические в данном месте условия. Мне приходилось ставить центральные вены прямо на шоссе, в кругу зевак, но это не лучшее место для подобной манипуляции. Гораздо разумнее проводить катетеризацию на дому или в машине СМП (если вызов общественный). Позаботьтесь о том, чтобы на вашей бригаде всегда был набор для катетеризации центральных вен. Сейчас имеется масса производителей, выпускающих отличные наборы по доступной цене. Проведение катетеризации центральных вен не предназначенными для этой цель расходниками увеличивает риск осложнений. В настоящее время для катетеризации используется методика Сельдингера – после пункции сосуда в него заводится проводник, игла извлекается и по проводнику заводится катетер. В исключительных случаях допускается катетеризировать внутреннюю яремную вену способом «катетер на игле», при этом следует самое пристальное внимание уделить наблюдению за адекватным функционированием венозного доступа и сменить катетер на нормальный при первой же возможности. Уделяйте самое пристальное внимание фиксации катетера. Оптимальнее всего его подшивать к коже капроновым швом. Общая последовательность действий при катетеризации центральных вен (общий алгоритм) Определяют показания для катетеризации центральной вены. Еще раз напомню о том, что по целому ряду причин катетеризации центральных вен на догоспитальном этапе следует всячески избегать. Но вышесказанное не оправдывает отказ от катетеризации центральной вены в том случае, когда она действительно необходима. По возможности следует взять информированное согласие у самого пациента, либо у его родственников. Выбирают место для доступа. Обеспечивают асептические условия, настолько, насколько это позволяет место и время: производят обработку места катетеризации, обрабатывают руки, одевают стерильные перчатки. Находят точку для пункции. Обезболивают пациента. Катетеризация центральной вены – очень болезненная манипуляция, поэтому если пациент не в глубокой коме и позволяет время, не забывайте о местной анестезии. Для пункции используют специальную иглу и шприц, наполовину заполненный физраствором. Ткани иглой проходят медленно, стараясь ощутить все слои. Во время пункции очень важно представлять себе, где находится кончик иглы («держать ум на конце иглы»). Настоятельно предостерегаю вас от изгибания пункционной иглы для облегчения ее заведения под ключицу – при потере контроля над ее положением вероятность осложнений многократно возрастет. Категорически запрещается манипулировать кончиком иглы в глубине тканей. Для изменения направления иглы обязательно подтяните ее в подкожную клетчатку. После получения венозной крови (кровь должна поступать в шприц свободно) иглу надежно фиксируют пальцами и снимают с нее шприц. Отверстие иглы закрывают пальцем, так как получить воздушную эмболию при отрицательном ЦВД вполне реально. В иглу заводят проводник. Используется либо проводник-леска, либо струна с гибким кончиком. Проводник заводят на 15-18 см, при более глубоком проведении кончик проводника может вызвать аритмии. При наличии препятствия проводник извлекают вместе с иглой; категорически запрещается извлекать проводник из иглы во избежание отрезания его кончика (подобный случай произошел с моим коллегой). После заведения проводника иглу осторожно извлекают. По проводнику заводят дилататор и, держа проводник свободной рукой, осторожно расширяют дилататором пункционный канал, стараясь при этом не порвать вену. Дилататор извлекают, по проводнику заводят катетер, держа при этом кончик проводника свободной рукой (очень важно!). Катетер заводят на такую глубину, чтобы его кончик находился в нижней полой вене при катетеризации через подключичную или внутреннюю яремную вену (примерно на уровне второго межреберья по среднеключичной линии) и на 35-45 см (следует использовать соответствующий катетер) при катетеризации нижней полой вены через бедренную. Проводник осторожно извлекают, к катетеру присоединяют пустой шприц и проверяют его местонахождение. Кровь должна поступать в шприц свободно, без сопротивления и так же вводиться обратно. При необходимости катетер немного подтягивают или заводят глубже. К катетеру присоединяют систему для внутривенной инфузии, раствор должен поступать по катетеру струйно. Катетер фиксируют, лучше капроновым швом. Накладывают повязку. Теперь мы рассмотрим отдельные доступы. Катетеризация подключичной вены Применяется подключичный и надключичный доступы для осуществления пункции и катетеризации. Положение: больной укладывается на твердую горизонтальную поверхность, между лопаток подкладывается небольшой валик из свернутой одежды, голова несколько запрокинута и максимально повёрнута в противоположную от места пункции сторону, рука со стороны пункции немного опускается и оттягивается вниз (к нижней конечности), а также ротируется наружу. При выборе места пункции имеет значение наличие повреждения грудной клетки: пункция начинается со стороны повреждения, и лишь при массивном размозжении мягких тканей в области ключицы или при её переломе пункция производится с противоположной стороны. Ориентиры - ключица, яремная вырезка, большая грудная мышца, грудино-ключично-сосцевидная мышца. Подключичный доступ.Ключицу мысленно разделяют на 3 части. Места пункции располагаются на 1-1,5 см ниже ключицы в точках: Ниже середины ключицы (точка Вильсона). На границе внутренней и средней трети ключицы (точка Обаньяка). На 2 см отступя от края грудины и на 1 см ниже края ключицы (точка Джилеса). Пункция из всех точек производится по направлению к одинаковым ориентирам. Наиболее распространена точка Обаньяка. Для ее нахождения можно использовать следующий прием: указательный палец помещают в яремную вырезку, средний – в вершину угла, образованного наружной ножкой кивательной мышцы и ключицей, а большим пальцем скользят вдоль нижнего края ключицы (по направлению к указательному) до тех пор, пока он не попадет в подключичную ямку. Таким образом, образуется треугольник, на вершинах которого расположены пальцы оператора. Точка вкола иглы находится на месте большого пальца, иглу направляют к указательному. Техника: в вертикальном направлении производится прокол кожи и подкожно-жировой клетчатки иглой на глубину 0,5-1см, затем игла направляется под углом 25°-45° к ключице и 20°-25° к фронтальной плоскости в направлении на один из ориентиров: 1. На верхний край грудно-ключичного сочленения со стороны пункции; 2. На яремную вырезку грудины (поместив в нее палец); 3. Латеральнее грудино-ключичного сочленения со стороны пункции. Игла направляется медленно и плавно, строго на ориентир, проходит между I ребром и ключицей, в этот момент угол иглы по отношению к фронтальной плоскости максимально уменьшают (держат иглу параллельно плоскости, на которой лежит пациент). В шприце все время (при введении и при извлечении иглы) создаётся разрежение поршнем. Максимальная глубина вхождения иглы строго индивидуальна, но не должна превышать 8 см. Нужно стараться ощутить все проходимые иглой ткани. Если максимальная глубина достигнута, а кровь в шприце не появилась, то иглу извлекают плавно до подкожной клетчатки (под контролем аспирации - так как возможно, вена была пройдена "на входе" насквозь) и только затем направляют на новый ориентир. Изменения направления иглы производятся только в подкожной клетчатке. Манипулировать иглой в глубине тканей категорически недопустимо! При неудаче иглу перенаправляют несколько выше яремной вырезки, а при повторяющейся неудаче делают вкол на 1 см латеральнее первой точки и все повторяют сначала.

Рис. 2. Пункция подключичной вены: а – точки введения иглы: 1 – Джилеса, 2 – Обаньяка, 3 – Вильсона; б – направление иглы при пункции. Надключичный доступ - считается более безопасным, но он менее распространен. Точка вкола иглы (точка Йоффа) располагается в вершине угла (или на расстоянии до 1 см от неё по биссектрисе) между верхним краем ключицы и местом прикрепления к нему латеральной ножки кивательной мышцы. После прокола кожи иглу направляют под углом 40°-45° по отношению к ключице и 10°-20° по отношению к передней поверхности бокового треугольника шеи. Направление движения иглы примерно соответствует биссектрисе угла, образованной ключицей и кивательной мышцей. Вена находится на глубине 2-4 см от поверхности кожи. Хочу заметить, что часто использую этот доступ, но не для катетеризации, а для пункции вены при необходимости немедленного доступа к сосудистому руслу. Дело в том, что при этом доступе расстояние до вены очень короткое и достичь ее можно даже обычной внутримышечной иглой. Пункционная катетеризация внутренней яремной вены.

Сопряжена со значительно меньшим риском повреждения плевры и органов в грудной полости. Авторами методик катетеризации ВЯВ подчеркивалось, что в период разработки этих самых методик не было получено ни одного летального осложнения. Между тем, технически пункция ВЯВ значительно сложнее из-за выраженной подвижности вены; требуется "идеально" острая пункционная игла. Обычно реаниматологи осваивают этот доступ после освоения катетеризации подключичной вены. Для пункции идеальна укладка больного в положение Тренделенбурга (опущенный головной конец) с наклоном 15-20°, но лично я никогда этим не пользуюсь. Голову слегка поворачиваем в сторону, противоположную пункции. Известно несколько способов (доступов) для пункции внутренней яремной вены. По отношению к основному анатомическому ориентиру их делят на 3 группы: 1. НАРУЖНЫЙ ДОСТУП - кнаружи от грудино-ключично-сосцевидной мышцы; 2. ВНУТРЕННИЙ ДОСТУП - кнутри от этой мышцы; 3. ЦЕНТРАЛЬНЫЙ ДОСТУП - между медиальной и латеральной ножками этой мышцы; среди этих доступов различают верхний, средний и нижний доступы. При наружном доступе иглу вводят под задний край грудино-ключично-сосцевидной мышцы на границе между нижней и средней третями её (в месте пересечения веной латерального края этой мышцы). Иглу направляют каудально и вентрально (под небольшим углом к коже) к яремной вырезке грудины. При этом игла идет почти перпендикулярно ходу вены. При внутреннем доступе II и III пальцами левой руки отодвигают сонную артерию медиально от грудино-ключично-сосцевидной мышцы. Точка прокола кожи проецируется по переднему краю грудино-ключично-сосцевидной мышцы на 5 см выше ключицы. Иглу вводят под углом 30°-45° к коже в направлении границы между средней и внутренней третью ключицы. При центральном доступе находят анатомический ориентир - треугольник, образованный двумя ножками грудино-ключично-сосцевидной мышцы и ключицей. Из угла между ножками кивательной мышцы мысленно опускают биссектрису до ключицы. Точка вкола при верхнем, среднем и нижнем доступе будет находиться соответственно в вершине угла, на середине биссектрисы и в месте пересечения её с ключицей. Очень полезно прощупать пульсацию сонной артерии, она находится медиальнее вены. Лично мне больше всего нравится высокий центральный доступ, его я практически всегда и использую. В точку пункции вводят иглу, которую направляют к области сердца под углом 30°-45° к коже и под углом 5°-10° от сагиттальной плоскости (срединной линии), то есть по направлению к ипсилатеральному соску (передней верхней подвздошной ости у женщин). Можно вначале использовать методику поисковой пункции с обычной внутримышечной иглой. Иглу продвигают при постоянной аспирации поршнем шприца. Отчётливо ощущается прокол шейной фасции, под которой сразу находится вена; обычно это происходит на глубине 2-3 см от кожи. Если игла введена на 5-6 см, а вены нет, то иглу осторожно извлекают при постоянном разрежении в шприце. Достаточно часто удается «поймать» вену только при извлечении иглы. Если и это заканчивается неудачей, то иглу перенаправляют сначала несколько латеральнее, а при отсутствии вены и там – медиальнее (осторожно, так как медиально проходит сонная артерия). После попадания в вену целесообразно развернуть иглу несколько по ходу вены, это облегчает введение проводника. Катетеризация бедренной вены Требует наличия длинного катетера, так как он должен пройти в нижнюю полую вену. Для облегчения запоминания расположения компонентов сосудисто-нервного пучка бедра целесообразно запомнить слово «ИВАН» (интра – вена – артерия – нерв). Точка вкола располагается на 1-2 см ниже пупартовой связки и на 1 см кнутри от пульсации бедренной артерии. Иглу направляют под углом в 20°-30° к поверхности кожи и несколько кнаружи. При этом можно ощутить 2 провала - при проколе фасции и при проколе собственно вены. Из-за смещаемости вены в нее чаше попадают на выходе. Осложнения при катетеризации бедренной вены обычно связаны с длительным стоянием катетера, эта катетеризация не связана с такими серьезными осложнениями как пневмоторакс или гемоторакс, которые могут иметь место при катетеризации подключичной или внутренней яремной вены, поэтому катетеризация бедренной вены достаточно привлекательна для догоспитального этапа. Единственное условие – относительная сохранная гемодинамика у пациента, так как для нахождения точки для пункции должен прощупываться пульс на бедренной артерии. Осложнения катетеризации центральных вен 1. Связанные с нарушением техники пункции: Подкожное кровотечение и гематома, пневмоторакс, гемоторакс. Кровотечение и гематомы при ошибочной пункции подключичной или сонной артерии - если в шприце появилась алая кровь, то следует иглу быстро извлечь, место пункции артерии прижать на 2-3 минуты и при наличии выраженной гематомы повторить пункцию с другой стороны. Истечение лимфы наружу, образование хилоторакса при повреждении грудного лимфатического протока (встречается при пункции слева). Прокол трахеи с образованием подкожной эмфиземы. Повреждение возвратного нерва. Повреждение звездчатого узла. Травмирование и паралич диафрагмального нерва. Повреждение плечевого сплетения. Двойной прокол подключичной или яремной вены с повреждением плевральной полости, введение катетера в плевральную полость. Пункция пищевода с последующим развитием медиастинита.

2. При введении проводника или катетера на избыточную глубину: Перфорация стенки правого предсердия. Перфорация стенки правого желудочка. Перфорация стенки верхней полой вены. Перфорация стенки правого предсердия с выходом катетера в правую плевральную полость. Повреждение стенки легочной артерии при катетеризации правой подключичной вены. Проникновение катетера в яремную вену или подключичную вену противоположной стороны. Проникновение катетера из правой подключичной вены в нижнюю полую вену и правое предсердие. Проникновение катетера в правое сердце с повреждением трехстворчатого клапана и последующим возникновением сердечной недостаточности. При возникновении жизнеопасного осложнения необходимо предпринять все возможные меры по его устранению. При развитии напряженного пневмоторакса производят пункцию толстой иглой во втором межреберье по среднеключичной линии; можно поставить в плевральную полость несколько катетеров 16 или 14 G. Следует всегда помнить, что при неудаче катетеризации на одной стороне грудной клетки следует попытаться катетеризировать эту же вену другим доступом, сменить вену (например, при неудачной пункции подключичной попробовать пунктировать яремную на той же стороне). Переходить на другую сторону следует в самом крайнем случае, так как двухсторонний напряженный пневмо- или гемоторакс практически не оставляет пациенту шансов, особенно на догоспитальном этапе. Еще одна важная деталь – при наличии у пациента исходного пневмоторакса, гемоторакса, гидроторакса, пневмонии, травмы грудной клетки, плеврита или проникающего ранения грудной клетки, пункция подключичной или внутренней яремной вены всегда должна начинаться на пораженной стороне. Несколько слов о наружной яремной вене Описание техники катетеризации наружной яремной вены очень редко встречается даже в современной отечественной литературе, между тем, этот способ представляется достаточно удобным и гораздо более простым и безопасным, нежели катетеризация центральных вен. Пункция наружной яремной вены хорошо удается у пациентов обычного или пониженного питания. Голову больного поворачивают в противоположную сторону, головной конец опускают, указательным пальцем пережимают вену сразу над ключицей. Врач или фельдшер встает со стороны головы больного, обрабатывает кожу, фиксирует вену пальцем, прокалывает кожу и стенку вены в проксимальном направлении (к ключице). Вена эта тонкостенная, поэтому ощущение препятствия и провала при проколе стенки может отсутствовать. Катетеризация – методом "катетер на игле".

 АНАТОМИЯ

Анатомические особенности поверхностных вен предплечья показаны на рис. 4-1. Медиальная подкожная вена верхней конечности (v. basilica) переходит с тыльной поверхности кисти на локтевую сторону передней поверхности предплечья и следует к локтевому сгибу, анастомозируя здесь с v. cephalica (через посредство v. mediana cubiti); далее ложится в медиальную борозду двуглавой мышцы плеча, прободает на половине протяжения плеча фасцию и впадает в v. brachialis.

Латеральная подкожная вена верхней конечности (v. cephalica) следует с тыльной поверхности кисти на переднюю поверхность лучевого края предплечья, принимает по пути многочисленные кожные вены предплечья и, укрупняясь, направляется к локтевой ямке. Здесь она анастомозирует с v. basilica и по боковой бороздке двуглавой мышцы плеча восходит до trigonum deltoideopectorale (лежит в бороздке между дельтовидной и большой грудной мышцей), где прободает фасцию и впадает под ключицей в подмышечную вену (v. axillaris).

ТЕХНИКА ВВЕДЕНИЯ КАТЕТЕРА

Для катетеризации предпочтительна медиальная подкожная вена, так как ход латеральной подкожной вены может иметь отклонения. Для длительной катетеризации чаще используют правую руку из-за более короткого расстояния до верхней полой вены. Не делайте венесекцию без крайней необходимости, так как с ней связан высокий риск инфицирования [2].

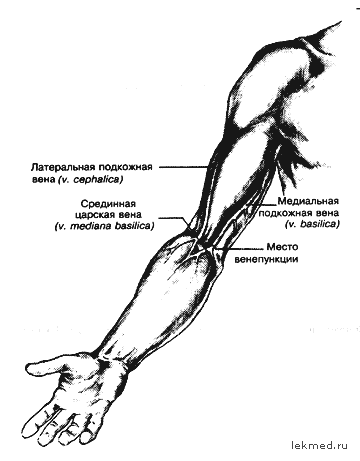

Рис. 4-1. Вены, проходящие через локтевую ямку.

Не обязательно укладывать пациента, но его рука должна быть выпрямленной. Перед выбором удобного места для венепункции на верхнюю часть плеча накладывают жгут для лучшего контурирования вены, катетер вводят под контролем зрения. Катетер проводят на расстояние, равное дистанции между местом венепункции и точкой соединения рукоятки грудины с её телом (необходимое расстояние для доступа к верхней полой вене).

После катетеризации рекомендуют производить рентгенографию грудной клетки, так как в редких случаях кончик катетера может перфорировать верхнюю полую вену.

 ВВЕДЕНИЕ « ВСЛЕПУЮ»

Если медиальная подкожная вена не видна, то измеряют расстояние между локтевым отростком и акромиальным концом ключицы и делят это расстояние на 3 равные части. Медиальная подкожная вена находится в дистальной трети, в бороздке между двуглавой и трёхглавой мышцей плеча. На этом участке вена расположена поверхностно по отношению к плечевой артерии, и катетеризация будет выполнена без случайного повреждения последней.

 КОММЕНТАРИЙ

Старайтесь не использовать вены локтевой ямки для доступа к центральным венам из-за риска развития инфекционных осложнений и необходимости замены катетера 1 раз в несколько дней. Тем не менее медиальная подкожная вена обеспечивает быстрый доступ к периферической венозной сети, хотя часто она не видна. Вена крупная, и в неё легко попасть «вслепую».

ПОДКЛЮЧИЧНАЯ ВЕНА

Подключичную вену наиболее часто используют для введения катетера в центральные вены. С одинаковым успехом можно производить катетеризацию выше или ниже ключицы. Преимущества:

 1. Простота введения.

2. Комфорт для пациента. Недостатки:

1. Пневмоторакс (1-2% попыток катетеризации).

2. Пункция подключичной артерии (1% попыток катетеризации).

АНАТОМИЯ

Поверхностные анатомические ориентиры для катетеризации подключичной вены представлены на рис. 4-2. Вена начинается у наружного края I ребра и проходит за ключицу до соединения с внутренней ярёмной веной позади грудиноключичного сочленения. Вена расположена ниже ключицы в месте прикрепления латеральной головки грудиноключично-сосцевидной мышцы к грудинному концу ключицы. Здесь вену можно обнаружить; она лежит на передней лестничной мышце, а подключичная артерия — под данной мышцей. Верхушка лёгкого находится глубже артерии.

 ТЕХНИКА ВВЕДЕНИЯ КАТЕТЕРА

Больного укладывают на спину, руки располагают вдоль туловища, а голову поворачивают в сторону, противоположную той, которая выбрана для катетеризации. Иногда между лопатками кладут круглый валик, но это не всегда необходимо.

Подключичный доступ. Определяют место прикрепления латеральной головки грудиноключично-сосцевидной мышцы к грудинному концу ключицы. После подготовки участка кожи и достаточного местного обезболивания вводят иглу под ключицу в точке, расположенной несколько латеральное места прикрепления мышцы (точка 1 на рис. 4-2). Иглу вводят скосом кверху и продвигают вдоль горизонтальной линии, проведенной между плечами. Сохраняют траекторию введения иглы точно ниже ключицы. Когда входят в вену, то поворачивают скос иглы на 3 ч условного циферблата, чтобы проводник был введён по направлению к верхней полой вене.

Надключичный доступ. Определяют место прикрепления латеральной головки грудиноключично-сосцевидной мышцы к ключице. Мышца и ключица, пересекаясь, образуют угол (см. рис. 4-2), и иглу вводят точно по биссектрисе этого угла (точка 2 на рис. 4-2). Придерживают скос иглы кверху, а после прокола кожи приподнимают иглу и шприц на 15В° кверху в коронарной (фронтальной) плоскости (следует иметь в виду, что она к этому моменту претерпела два последовательных перемещения: сначала заняла положение, параллельное горизонтальной плоскости В а затем из-за поворота головы повернулась на соответствующий угол) и начинают продвижение иглы. Прокол вены происходит на глубине 1-2 см от поверхности кожи.

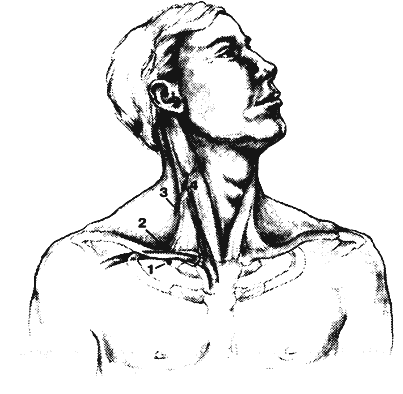

Рис. 4-2. Поверхностные анатомические ориентиры для чрескожного введения катетера в подключичную и ярёмные вены. Круглыми метками указаны точки для пункции вен. Объяснение в тексте.



 КОММЕНТАРИЙ

Надключичный доступ более удобен, так как вена в этом случае расположена прямо под кожей. Частота пневмоторакса (2%) не зависит от способа введения катетера. Если первая попытка оказалась безуспешной, то перед повторной попыткой на противоположной стороне необходимо произвести рентгенографию грудной клетки. Кроме того, в этом случае можно попытаться выполнить катетеризацию внутренней ярёмной вены на той же стороне без рентгенологического исследования.

Внутренняя ярёмная вена

Внутреннюю ярёмную вену можно катетеризировать у основания шеи недалеко от места её слияния с подключичной веной позади грудиноключичного сочленения.

Преимущество:

Минимальный риск пневмоторакса. В основном применяют у больных, находящихся на искусственной вентиляции лёгких.

Недостаток:

Высокий риск пункции сонной артерии. В связи с этим катетеризацию внутренней яремной вены не рекомендуют при числе тромбоцитов менее 50-10⁹ л или увеличении протромбинового времени на 3 с выше нормы [2].

 АНАТОМИЯ

Поверхностные анатомические ориентиры для доступа к внутренней ярёмной вене показаны на рис. 4-2. Вена проходит вниз по шее под грудиноключично-сосцевидной мышцей. Она идёт косо относительно мышцы, начинаясь в области медиального края верхушки мышцы на шее и заканчиваясь в латеральных отделах мышцы (место прикрепления латеральной головки мышцы к грудине) у основания шеи. Когда голова повёрнута в противоположную сторону, вена проходит прямо по линии, соединяющей ушную раковину с грудиноключичным сочленением. Вена лежит в каротидном влагалище латеральное блуждающего нерва и сонной артерии.

 ТЕХНИКА ВВЕДЕНИЯ КАТЕТЕРА

Возможен как передний, так и задний доступ к вене (см. рис. 4-2). Венепункцию производят преимущественно справа, так как в этом случае образуется прямой путь к правому предсердию. Более того, чрезвенозные кардиостимуляторы следует вводить именно справа, если это возможно. Доступ слева сопровождается большим риском повреждения грудного протока, поскольку он на уровне VII шейного позвонка образует дугу и вливается в левую внутреннюю ярёмную вену, а также располагается прямо под ней.

Катетеризацию начинают с укладывания больного на спину горизонтально или в положение Тренделенбурга, руки должны быть вытянуты вдоль туловища, голова повёрнута в сторону, противоположную той, которая выбрана для венепункции. В этой позиции возможны оба доступа к вене.

Передний доступ. Определяют треугольник, образованный двумя головками грудиноключично-сосцевидной мышцы (точка 4 на рис. 4-2). На вершине этого треугольника, лежащей против ключицы, пальпируют сонную артерию. Сдвигают артерию медиально и вводят иглу в вершину треугольника (скос иглы обращен кверху). Игле придают наклон 45В° по отношению к поверхности кожи. Если на глубине 5 см не удаётся обнаружить вену, то необходимо вынуть иглу, направить её на несколько градусов латеральное и повторить манипуляцию.

После проникновения иглы в вену обращают внимание на пульсацию. Если кровь красная и пульсирует, то игла находится в сонной артерии. В этом случае следует удалить иглу и тампонировать эту область в течение 10-15 мин. При случайной пункции сонной артерии нельзя делать повторных попыток венепункции даже на противоположной стороне, поскольку повреждение обеих сонных артерий может привести к тяжёлым последствиям.

Задний доступ менее удобен, но риск попадания в сонную артерию при нём меньше. Определяют наружную ярёмную вену на поверхности грудиноключично-сосцевидной мышцы (см. рис. 4-2) и место пересечения вены и латерального края мышцы (точка 3 на рис. 4-2). Место введения иглы находится выше этой точки на 1 см, куда и вводят иглу скосом, направленным на 3 ч условного циферблата. Иглу направляют на надключичную выемку и продвигают точно под брюшком мышцы под углом 15В°. Вена находится на глубине 5-6 см от поверхности кожи. Необходимо удерживать иглу точно под брюшком мышцы, потому что часто игла уходит слишком глубоко. Каротидное влагалище располагается сзади и латеральнее трахеи.

 КОММЕНТАРИЙ

Недостатки доступа к внутренней ярёмной вене преобладают над единственным преимуществом — малым риском пневмоторакса. Пункция сонной артерии происходит в 2-10% всех венепункций и может иметь тяжёлые последствия [2]. Больные часто жалуются на ограниченную подвижность шеи, связанную с катетеризацией внутренней яремной вены. У возбуждённых пациентов часто происходит патологическое сгибание шеи с последующим развитием тромбоза. У больных с трахеостомами место введения катетера находится рядом с трахеостомой и может быть не защищённым от инфицированного отделяемого из последней.
