2.6 Проверочный расчет зубчатой передачи

1. Проверка межосевого расстояния

(2.6.1)

мм

2. Проверка пригодности разработки колес

Условие пригодности заготовок колес:

Диаметр заготовки шестерни:

(2.6.2)

мм

Толщина диска заготовки колеса закрытой передачи

(2.6.3)

Толщину диска или обода заготовки колеса открытой передачи прини­мают меньшей из двух:

(2.6.4)

или

(2.6.5)

3. Проверка контактного напряжения

(2.6.6)

где

1. вспомогательный коэффициент, равный для прямозубых пере­дач 436;

2. окружная сила зацепления равная 4520,36;

3. — коэффициент, учитывающий распределение нагрузки между зубьями.

4. коэффициент динамической нагрузки, зависящий от окруж­ной скорости колес и степени точности передачи;

5. коэффициент неравномерности нагрузки по длине зуба.

Окружная скорость колес:

(2.6.7)

Для коэффициента примем значение за 1,068.

Допускаемая перегрузка передачи ( ) до 5%

Допускаемая недогрузка передачи ( ) до 10%

4. Проверка напряжения изгиба зубьев шестерни и колеса ,

	(2.6.9)

где

1. коэффициент, учитывающий распределение нагрузки между зубьями. Зависит от степени точности передачи:

Рисунок 2.7.2 — Степень точности передачи

Примем .

2. коэффициент неравномерности нагрузки по длине зуба, рав­ный 1;

3. коэффициент динамической нагрузки по табл.2.6.2;

4. и коэффициенты формы зуба шестерни и колеса. Опреде­ля­ются (рис.2.6.3) интерполированием в зависимости от эквивалент­ного числа зубьев шестерни;

5. коэффициент, учитывающий наклон зуба;

6. и допускаемые напряжения изгиба шестерни и ко­леса,

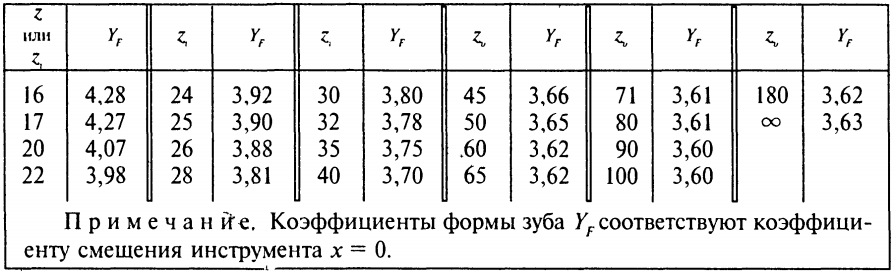

Рисунок 2.6.3 — Коэффициенты формы зуба и

Примем значения и .

2.7 Параметры зубчатой передачи

В таблице 2.8 предоставлены все, посчитанные параметры зубчатой передачи.

Таблица 2.8 — Параметры

Проектный расчет
Параметр						Значения, мм
Межосевое расстояние					160
Модуль зацепления					3
Вид зубьев	Прямые
Ширина зубчатого венца	Шестерни				60,6
	Колеса				57,6
Число зубьев	Шестерни				25
	Колеса				77
Диаметр делительной окружности	Шестерни				77
	Колеса				242
Диаметр окружности вершин	Шестерни				83
	Колеса				248
Диаметр окружности впадин	Шестерни				70
	Колеса				235
Проверочный расчет
Параметр				Значения
				Допустимые значения				Расчетные значения
Контактные напряжения ,			462				471
Напряжения изгиба,			92				295
			87				256
