Отчёт по лабораторной работе № 3

«ОПРЕДЕЛЕНИЕ ЗАВИСИМОСТЕЙ, ХАРАКТЕРИЗУЮЩИХ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ТЕЛА ЧЕЛОВЕКА»

Выполнили:

Студенты гр. ГЭ18-02Б

Мадистов В.

Мокаев А.

Мурыщенко А.

Тайдонов Д.

Чофанов М.

Чочаев М.

Проверил:

Зоболев Н.С.

Черемушки, 2020

Цель работы: оценить зависимость сопротивления тела человека и тока, протекающего через него, от приложенного напряжения.

Используемая аппаратура:

Таблица 3.1

Обозн.	Наименование	Тип	Параметры (предельные)
	Устройство для исследования сопротивления тела человека	341	0…7 В ; 0,03 А

Ход работы:

Опыт №1

Прикладываем ладони рук порознь к двум электродам с площадью контактной поверхности мм² и с верхнего индикатора считываем величину тока , протекающего через тело человека.

Рассчитаем электрическое сопротивление тела человека по формуле и сделаем выводы.

Результаты измерений занесем в табл.3.2.

Таблица 3.2

, В	0	2	3	4	5	6	7
, мА	0,55	7,52	11,40	15,04	18,71	22,26	22,39
, Ом	0	266,00	263,05	266,00	267,20	269,54	312,68

Рис.1 – График зависимости

Варьируя частоту напряжения генератора снимаем зависимость от нее тока, протекающего через тело человека .

Рассчитаем зависимость электрического сопротивления тела человека .

В

Результаты измерений занесем в табл.3.3.

Таблица 3.3

, Гц	5	10	100	150	1000	1500	5000	10000	50000	100000
, мА	0,29	0,29	1,01	1,30	6,19	8,87	24,94	25,42	55,65	59,00
, Ом	13897,57	13897,57	3970,74	3088,35	646,40	450,73	160,36	157,33	71,88	67,79

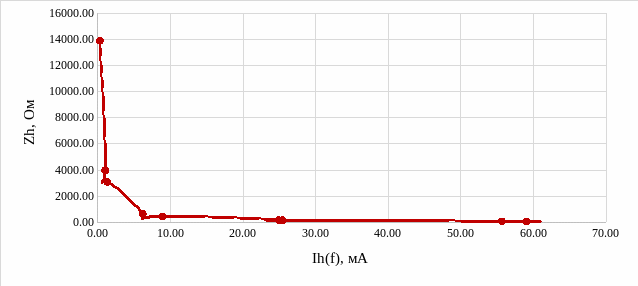

Рис.2 – График зависимости

Вывод: наблюдаем следующее:

- При увеличении напряжения, ток проходящий через человека и сопротивление человека увеличивается.

- при увеличении частоты (при постоянном напряжении) ток проходящий через человека увеличивается, а сопротивление человека падает.

Опыт №2

Прикладываем ладони рук порознь к двум электродам с площадью контактной поверхности мм² и снимаем аналогично ранее снятым зависимости сопротивления тела человека и тока, протекающего через него, от приложенного напряжения.

Таблица 3.4

, В	0	2	3	4	5	6	7
, А	0,16	1,79	6,25	17,39	17,39	26,57	28,54
, Ом	0,00	1119,24	479,67	230,08	287,60	225,82	245,29

Рис.3 – График зависимости

В

Таблица 3.5

	5	10	100	150	1000	1500	5000	10000	50000	100000
, А	0,53	0,42	0,84	1,07	4,73	6,93	14,49	16,80	23,94	25,83
, Ом	7619,05	9523,81	4761,90	3734,83	846,56	577,20	276,05	238,10	167,08	154,86

Рис.4 – График зависимости

Вывод: наблюдаем следующее:

- При увеличении напряжения, ток проходящий через человека и сопротивление человека увеличивается.

- при увеличении частоты (при постоянном напряжении) ток проходящий через человека увеличивается, а сопротивление человека падает.
