Pабота 12ml. Исследование частотно-регулируемого асинхронного электропривода центробежного механизма

Цель работы

Оценить эффективность применения преобразователей частоты для экономии энергии в электроприводе центробежных механизмов при частичных нагрузках.

Методические указания

Изучите рекомендации по исследованию моделей электротехнических устройств в MatLab (см. Приложение).

Содержание работы

Исследование энергетических параметров асинхронного привода центробежных механизмов при частичных нагрузках при питании от трехфазной сети через преобразователь электрической энергии с регулируемыми напряжением и частотой.

Описание модели

Откройте окно MatLab, нажмите File/Open, откройте папку work/12ML, найдите и откройте файл psb_12ml (рис.12.1). Если в блоке Powergui Discrete появится вопросительный знак Ts=?, удалите дефектный блок и замените его блоком Powergui Discrete Ts=2e-6 из файла work/12ml/psbbridges.

Модель для исследования частотно-регулируемого асинхронного электропривода центробежного механизма содержит следующие блоки из библиотек Simulink и SimPowerSystem:

• трехфазный источник синусоидального напряжения 3-phase Sourse из SimPowerSystem/Electrical Sources;

• трехфазный выпрямитель на диодах с мостовой схемой выпрямления Universal bridge (Rectifier) из SimPowerSystem/Extra Library/Power Electronic;

• сглаживающий емкостной фильтр C из SimPowerSystem/Elements/ Parallel RLC Branch;

• трехфазный преобразователь постоянного тока в переменный (инвертор) на IGBT модулях Universal bridge из SimPowerSystem/Extra Library/Power Electronic;

• генератор импульсов управления IGBT инвертора Discrete PWM Generator из SimPowerSystem/Extra Library/ Control Block;

• трехфазный блок резисторов R для создания искусственной нейтрали из SimPowerSystem/ Extra Library/3-phase Library;

• асинхронная машина Asynchronous Machine из SimPowerSystem/ Machines;

• блок умножения Product из Simulink/Math Operations;

• блоки измерения мгновенного значения фазного напряжения источника U_Sf, фазного тока источника I_Sf, напряжения промежуточного звена постоянного тока U_dc, фазного напряжения нагрузки U_Lf из SimPowerSystem/Measurements;

• блок измерения активной и реактивной мощности Discrete Active & reactive Power, блок разложения несинусоидального напряжения на гармоники и вычисления амплитуды первой гармоники Discrete Fourier, блоки вычисления среднего значения входного сигнала Discrete Mean Value из Simulink/SimPowerSystems/Extra Library/ Discrete Measurements;

• осциллоскопы для наблюдения мгновенных значений фазного напряжения нагрузки и фазного тока нагрузки (Scope1), угловой скорости и электромагнитного момента двигателя (Scope2), действующих значений фазного напряжения и тока, активной и реактивной мощности источника (Scope3) из Simulink/Sinks;

• блоки для регистрации результатов моделирования U_Sf, I_Sf, U_dc, U_Lf, ω, T_e, P₁, Q₁, P₂ из Simulink/Sinks/ Display.

Рис.12.1.Электрическая схема модели частотно регулируемого асинхронного электропривода центробежного механизма

Подготовка модели к выполнению исследований

Объект исследования – асинхронный двигатель с короткозамкнутым ротором, исследованный Вами при выполнении работы 10ML.

В ночное время, в выходные и праздничные дни расход воды и воздуха существенно уменьшается Q_min<<Q_nom, уменьшается коэффициент загрузки механизма q=Q_min/Q_nom , момент сопротивления движению электропривода и потребляемая им мощность.

Существенно уменьшить мощность, потребляемую асинхронным приводом центробежных механизмов при частичных нагрузках, можно при питании электродвигателя через преобразователь частоты.

Откройте таблицу параметров модели источника питания 3-Phase Sourse и установите:

• действующее значение линейного напряжения (B) 380;

• начальная фаза напряжения в фазе А (град) 0

• частота источника (Гц)] 50

• соединение фаз источника Yg - звезда заземленной нейтралью,

• активное сопротивление источника (Ом) 0.1;

• индуктивность источника (Гн) 0.

Откройте таблицу параметров блока Discrete Active & reactive Power и установите Fundamental frequency (основная частота): 50.

Откройте таблицу параметров выпрямителя Universal Bridge (Rectifier) и установите:

• число плеч моста 3;

• конфигурация портов ABC as input terminal;

• вид полупроводниковых устройств моста Diodes;

• измеряемые переменные None.

Откройте таблицу параметров инвертора Universal Bridge (PWM Invertor) и установите:

• число плеч моста 3;

• конфигурация портов ABC as output terminal;

• вид полупроводниковых устройств моста IGBT/Diodes;

• измеряемые переменные None.

Откройте таблицу параметров блока широтно-импульсной модуляции Discrete PWM Generator, задающего напряжение и частоту инвертированного напряжения и установите для вариантов N=1-7 соответственно:

• частота следования импульсов 5000;

• индекс модуляции q=0.12+0.02*N;

• частота выходного сигнала q*50.

Откройте таблицу параметров Asynchronous Machine и введите параметры модели исследуемого двигателя (табл.10.1):

• Тип ротора Squirrel-Cage [короткозамкнутый];

• Система координат Stationary - неподвижная относительно статора.

• Номинальная мощность Pn (ВА), действующее линейное напряжение Un (В) и номинальная частота fn (Гц) [Pn, Un, fn];

• Сопротивление Rs (Ом) и индуктивность Ls (Гн) статора [Rs, Ls];

• Сопротивление Rr (Ом) и индуктивность Lr (Гн) ротора [Rr, Lr ];

• Взаимная индуктивность статора и ротора (Гн) [Lm]

• Момент инерции J (кг*м^2), коэффициент трения F (Н*м*с) и число пар полюсов p [J, F, p]

Откройте таблицу параметров блока Gain и установите коэффициент умножения, обеспечивающий момент сопротивления движению, соответствующий получению номинального электромагнитного момента при номинальной угловой скорости вращения K_Gain = T_mn /(ω_n)².

Откройте таблицу параметров блоков Discrete Fourier, Discrete Mean Value и Discrete Mean Value 1 и установите Fundamental Frequency (основная частота) q*50 .

Исследование экономической эффективности асинхронного привода центробежных насосов и вентиляторов при частичных нагрузках и питании от преобразователя электрической энергии с регулируемыми напряжением и частотой

Откройте Simulation/Simulation parameter, задайте время моделирования 0.5, способ моделирования - с переменным шагом и метод расчета – ode 15s , запустите моделирование ► и наблюдайте за текущим временем моделирования и показаниями дисплеев. Результаты моделирования запишите в табл. 12.1.

Откройте осциллоскоп Scope1, включите «Автомасштаб» и перерисуйте на бланк осциллограмму переходного процесса при пуске двигателя - мгновенные значения фазного напряжения нагрузки и фазного тока нагрузки (рис.12.2,а).

Откройте осциллоскоп Scope2, включите «Автомасштаб» и перерисуйте на бланк осциллограмму переходного процесса при пуске двигателя - мгновенные значения угловой скорости и электромагнитного момента на валу двигателя (рис.12.2,б). Определите максимальные и установившиеся значения переменных, результаты запишите в табл. 12.1.

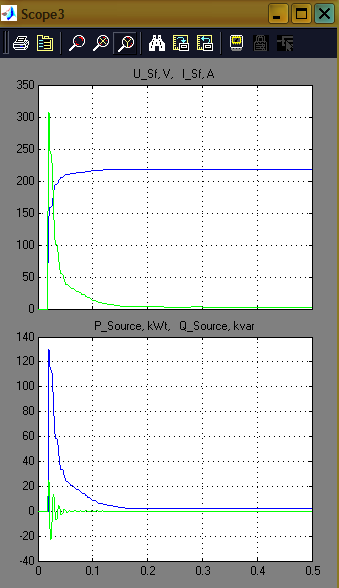

Откройте осциллоскоп Scope3, включите «Автомасштаб» и перерисуйте на бланк осциллограмму переходного процесса при пуске двигателя - действующие значения фазного напряжения и тока источника, активной и реактивной мощности источника (рис.12.2,в). Определите максимальные и установившиеся значения переменных, результаты запишите в табл. 12.1.

В таблицах параметров Discrete Fourier, Discrete Mean Value и Discrete Mean Value 1 установите Fundamental Frequency 50.

Повторите моделирование пуска частично нагруженного асинхронного привода центробежного механизма при питании от трехфазного источника 380 В 50 Гц. Результаты моделирования поместите на бланк.

Таблица 12.1. Оценка экономической эффективности частотно- регулируемого асинхронного электропривода центробежных механизмов при частичных нагрузках

Условия моделирования	U=q*USf, f=q*fn, Tm=Tm.n*(q)2	U=USf, f=fn, Tm=q*Tm.n
Коэффициент загрузки механизма ночью q=Qmin/Qnom
Действующее значение фазного напряжения источника USf , V
Частота тока источника fS, Hz
Действующее значение фазного тока источника ISf, A
Активная мощность источника P1, kWt
Реактивная мощность источника Q1 ,kvar
Среднее значение выпрямленного напряжения Udc , V		XXXXXXX
Действующее значение фазного напряжения нагрузки ULf, V
Частота тока нагрузки fL, Hz
Момент сопротивления движению Tm., N*m
Электромагнитный момент Te., N*m
Угловая скорость двигателя ω, rad/s
Активная мощность на валу двигателя P2, kWt
Скольжение s, о.е.
Коэффициент полезного действия eff, о.е.
Коэффициент мощности cosfi, о.е.
Кратность пускового тока kip , о.е

Сравните технико-экономические показатели электропривода при питании от источника непосредственно и при питании через преобразователь частоты. Рассчитайте стоимость сэкономленной электроэнергии за час, за сутки, за месяц, за год.

а)

б) в)

Рис 12.2. Осциллограммы пуска асинхронного двигателя от преобразователя частоты

Приложение
