Обработка журнала тахеометрической съемки начинается с проверки записей в полевых журналах и абрисах и затем приступают к вычислениям в следующем порядке:
1. |
Значение MZ= +0°0,5’ |
|
|
2. |
По формуле |
Л |
вычисляются зенитные расстояния. |
На примере рассмотрим точку 1:
3.Определяют горизонтальное проложение линии и записывают в графу: горизонтальное проложение. Вычисления проводятся на калькуляторе, по формуле:
Например, для пикета 1
=7,73
где D – расстояние, измеренное при помощи дальномерных нитей теодолита и рейки.
/
Значение d округляют до 0,1м. Зенитные расстояния берут в градусах.
4. Вычисляют превышения между станцией и реечными точками из тригонометрического нивелирования по формуле:
Величину h´ вычисляют по формуле:
Например, для станции 1
=3,51 м
Значение h´ записывают в графу (Превышение). Так как визируются на высоту прибора h=h’ 5. Отметки реечных точек вычисляют по формуле:
ст
где Hст — отметка станции, полученная из геометрического нивелирования;0
hi — превышение между станцией и реечной точкой. Отметки реечных точек вычисляют с точностью 0,001 м.
Все результаты вычислений заносятся в полевой журнал тахеометрической съемки.
Рисунок 7 - Схема тригонометрического нивелирования.
4.3 Составление плана участка съемки
/
Составление топографического плана строительного участка включает: построение координатной сетки, нанесение на план точек теодолитного хода, построение контуров местности по результатам горизонтальной и тахеометрической съемок, проведение горизонталей и оформление плана.
Масштаб плана горизонтальной и тахеометрической съёмок - 1:500.
Все построения выполняют на листе чертежной бумаги, размер которой определяют по значениям координат точек съемочного обоснования по масштабу плана.
4.3.1 Построение координатной сетки
При не больших размерах планов построение координатной сетки выполняется с помощью измерителя и масштабной линейки.
На листе чертёжной бумаги с помощью линейки проводят диагонали. От точки пересечения диагоналей по всем четырём направлениям откладывают равные отрезки. Концы отрезков соединяют прямыми линиями, на сторонах полученного прямоугольника откладывают при помощи циркуля - измерителя, отрезки длиной 10 см. Соединив соответствующие точки противоположных сторон прямоугольника, получают сетку квадратов.
Контроль правильности построения координатной сетки осуществляется путём сравнения длин сторон и диагоналей квадратов. Расхождения не должны превышать превышать 0,2 мм.
Число квадратов координатной сетки зависит от координат точек теодолитного хода. Их количество можно рассчитать по формулам:
Где Xmax , Ymax - максимальные значения X, Y; Xmin, Ymin - минимальные значения X, Y.
Для данного случая:
Исходя из данных расчётов, необходима следующая координатная сетка (рис.8)
/

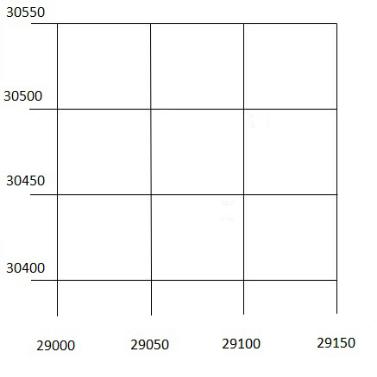

Рисунок 8 - Координатная сетка.
Оцифровка сетки так же зависит от координат точек теодолитного хода и от масштаба.
Каждая сторона квадрата сетки равна масштабу. В данном случае масштаб 1:500 и поэтому каждая последующая отметка координатной сетки отличается от предыдущей на 50 метров.
4.3.2 Нанесение на план точек теодолитного хода по вычисленным координатам
Точки съемочного обоснования наносят на план по координатам с помощью измерителя и масштабной линейки.
Когда сетка координат построена, по ней отсчитывают значения для каждой точки и наносят на чертеж с учетом заданного масштаба. Желательно использовать для этих целей хорошо заостренный твердый карандаш. Данные берутся из ведомости координат.
/
Рисунок 9 - Нанесение на план точек теодолитного хода.
Аналогично выполняют построение всех других точек съёмочного обоснования.
Правильность построения точек контролируется сравнением расстояния между ними, измеренные на плане и записанные в графе ведомостей вычислений координат. Расхождения больше 0,3 мм не допустимы.
4.3.3 Построение контуров местности
Для построения контуров местности применяется полярный способ.
При нанесении реечных точек тахеометрической съёмки, точки наносят на план при помощи транспортира и линейки. Используя первый способ: строят реечные точки. Центр транспортира совмещают с точкой съёмочного обоснования, а нулевой диаметр транспортира устанавливают по начальному направлению. От этого направления по шкале транспортира на значениях соответствующих полярным углам, помечают карандашом на плане точки, а под номером пикета ставится отметка. После чего откладывают на них от полюса в соответствующем масштабе полярные расстояния и затем точно ставят реечные точки.
Чтобы не перепутать нужные точки, подробно изучают абрис и строят реечные точки. Если форма контура вызывает сомнение, то на местности выполняют контрольные замеры. Отметки пунктов высотного обоснования выписывают на план с точностью до 0,01 м.
4.3.4 Проведение на плане горизонталей.
Горизонталь – плавная кривая линия на карте, соединяющая точки с одинаковыми высотными отметками.
Горизонтали на картах и планах проводят без разрыва через все объекты, за исключением насыпей, выемок, ям, карьеров, оврагов, промоин шириной не менее 3 мм (в масштабе карты), рек и каналов, если они изображены двумя линиями.
Проведение горизонталей по отметкам точек начинают с определения отметок горизонталей. Отметки горизонталей должны быть кратны высоте сечения рельефа. При выбранной высоте сечения в 0,5 м горизонтали должны иметь отметки 335; 335,5; 336; 336,5; 337,0; 337,5.
Для проведения горизонталей по линиям равномерного ската, положение горизонталей определяют способом аналитического интерполирования.
/
Интерполирование – это нахождение на прямой точек с отметками, кратными выбранной высоте сечения рельефа.
Аналитическое интерполирование производится с помощью ряда известных величин между двумя точками из пропорции:
общ
общ
Где ha- превышение крайней (ближайшей) горизонтали над точкой ПК1 hобщ- общее превышение между крайними точками ПК1 и ПК2.
d- расстояние между точками ПК1 и ПК2.
xa- расстояние от точки до ближайшей горизонтали.
После произведенных вычислений нужно отложить полученные результаты на соответствующих сторонах отрезка. Далее посчитать количество точек между отметками (целые числа) и поделить оставшийся отрезок на соответствующее число частей. Таким образом обрабатываем каждый отрезок, при этом подписываем у каждой полученной точки отметку. Далее, после завершения интерполирования, соединяем точки с одинаковыми отметками плавными линиями.
4.3.5 Оформление плана участка съемки.
Составленный в карандаше план перед вычерчиванием корректируют в поле, сравнивая его с местностью. Одновременно под руководством преподавателя осуществляют контроль определения положения контуров и горизонталей с оценкой качества работы. Оформление плана осуществляют в соответствии с Условными знаками для топографических планов масштаба 1:500.
/
Оформление начинают с построения рамки таким образом, чтобы план разместился примерно посредине. Внутренняя граница рамки может совпадать со сторонами квадратов, либо ее смещают на целое число сантиметров. Координаты всех углов рамки подписывают. Затем вычерчивают ситуацию участка в условных знаках черной тушью (кроме специально выделенных), тщательно выдерживая их размеры и рисунок.
Далее приступают к изображению рельефа. Горизонтали вычерчивают тушью или акварелью коричневого цвета толщиной 0,01 мм. Отметки горизонталей, кратные четырем сечениям рельефа, записывают в разрывах горизонталей; при этом верх цифр должен быть обращен в сторону повышения местности. Отметки точек съемочного обоснования выполняют черным цветом, а реечных точек — коричневым. Горизонтали, кратные десяти сечениям рельефа, утолщают в 2,5 раза.
/
