1 Поверка нивелира и теодолита

1.1 АКТ выполнения поверки теодолита ADA PROF X6 № 130297

1. Поверка цилиндрического уровня при алидаде горизонтального круга. alt

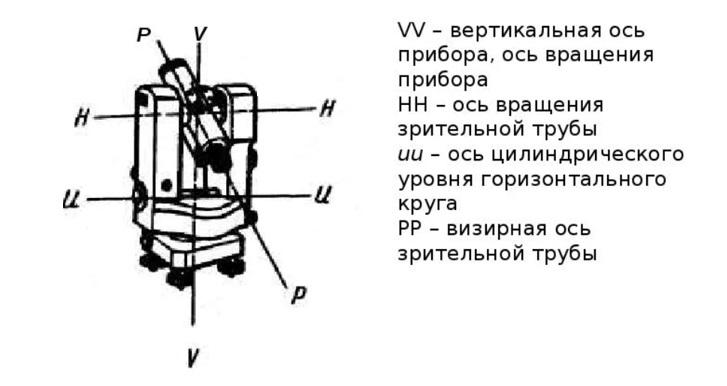

Рисунок 1 - Основные оси теодолита.

1.1.Ось круглого уровня должна быть параллельна оси вращения нивелира. Выполняется также, как у уровенного нивелира.

1.2.Подъемными винтами приводят пузырек круглого уровня в нуль-пункт и поворачивают верхнюю часть нивелира на 180 градусов. Если пузырек остался в нуль – пункте – условие выполнено. В противном случае исправительными винтами круглого уровня перемещаем пузырек к нуль –пункту на половину отклонения и окончательно совмещают пузырек уровня с центром ампулы с помощью подъёмных винтов.

1.3 При повороте нивелира на 180 градусов пузырек остался в нуль - пункте, условие выполнено. 2. Поверка сетки нитей.

2.1 Одна из нитей сетки должна быть параллельна вертикальной оси VV вращения прибора, а другая перпендикулярна (Рис.1.).

/

2.2Наводят крест нитей на хорошо видимую точку местности и медленно поворачивают алидаду вокруг оси её вращения. Если изображение точки не сходит с горизонтальной нити, то условие выполнено. В противном случае поворачивают сетку нитей в оправе до совмещения нити с точкой.

2.3Нить сетки расположена в вертикальной плоскости.

3. Поверка коллимационной ошибки.

3.1.Визирная ось трубы PP должна быть перпендикулярна к горизонтальной оси HH теодолита (см. рис.1)

3.2.Угол С отклонение визирной оси трубы от перпендикуляра к горизонтальной оси вращения трубы называют коллимационной погрешностью. Для выполнения поверки наводим зрительную трубу на удаленную ясно видимую точку. Далее при круге право берут отсчет КП по лимбу и затем переводим трубу через зенит, визируем точку при положении круга слева и берем отсчет КЛ. Коллимационная погрешность вычисляется по формуле: С= (КП+КЛ±180˚)/2 После выполнения подсчётов, заносим данные в журнал. Вертикальная нить сетки при этом сместиться с изображения точки. Если |С|≤ 2t, где t - точность отсчёта по теодолиту, то условие считается выполненным. При нарушении условия вычисляют правильный отсчёт по формуле: N= (КП+КЛ±180˚)/2 и устанавливают его на горизонтальном круге. Вертикальная нить сетки при этом сместиться с изображения точки. С помощью боковых исправительных винтов передвигаем сетку нити до совмещения вертикальной нити с изображением точки.

3.3.Средняя коллимационная ошибка равна 0,7'.

4. Поверка неравенства подставок.

Рисунок 2 - Схема поверки неравенства подставок.

4.1.Горизонтальная ось вращения трубы НН должна быть перпендикулярна к вертикальной VV прибора.

4.2.Установив теодолит в 30-40 м. от стены какого-либо здания, привести вертикальную ось прибора в отвесное положение. Навести крест сетки нитей на высоко расположенную точку А стены. При закреплённой алидаде наклонить трубу примерно до горизонтального положения и по визирной оси отметить на стене положения точки a1. Такие же действия повторить при другом положении вертикального круга и получить точку a2. Если отрезок a1 и a2 в поле зрения не выходит из биссектора сетки (двойной нити), то условие считается выполненным.

4.3.a1 и a2 в поле зрения не выходит из биссектора сети (двойной нити).

5.1.Определение (что такое MZ). Место зенита (МZ) – это отсчёт по вертикальному кругу теодолита, соответствующий горизонтальному положению визирной оси и положения уровня при алидаде вертикального круга в нуль-пункте, или горизонтальности отсчетного индекса у теодолитов с компенсатором при вертикальном круге.

5.2.Порядок измерений MZ. Зрительную трубу наводим на точку и производим отсчёт по вертикальному кругу для начала при круге право П, затем при круге лево Л. Место зенита рассчитываем по формуле: MZ=(КЛ+КП-360)/2 Для проверки места зенита производим аналогичные изменения для других точек.

5.3.Место зенита менялось, но находилось в пределах допуска.

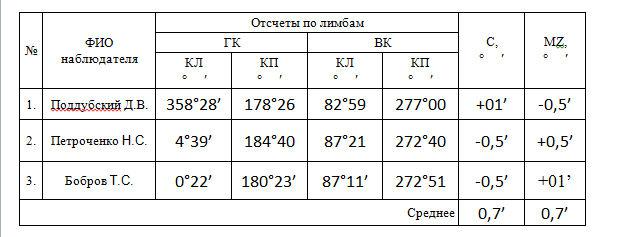

Таблица 1. Журнал определения коллимационной ошибки и места зенита.

ЗАКЛЮЧЕНИЕ О ПРИГОДНОСТИ ПРИБОРА Теодолит ADA PROF X6 № 130297 полностью исправен и пригоден для проведения полевых работ (все погрешности в пределах нормы).

1.2 АКТ выполнения поверок нивелира Jogger 24 № 21241105.

1. Поверка круглого уровня.

/

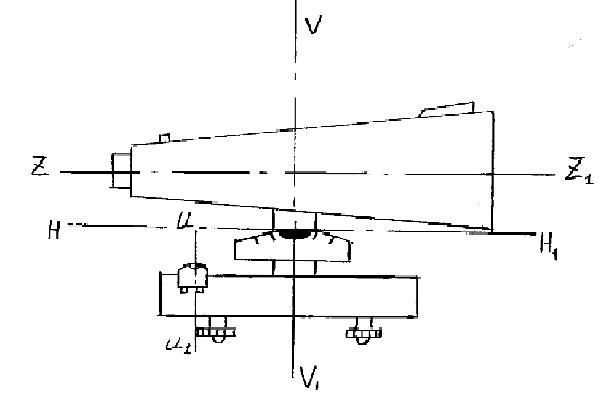

Рисунок 3 - Схема осей нивелира. ZZ1 – визирная ось зрительной трубы

VV1 – ось вращения прибора; HH1 – ось цилиндрического уровня; UU1 – ось круглого уровня.

1.1Ось круглого уровня должна быть параллельна оси вращения нивелира.

1.2Подъемными винтами приводят пузырек круглого уровня в нуль-пункт и поворачивают верхнюю часть нивелира на 180 градусов. Если пузырек остался в нуль – пункте – условие выполнено. В противном случае исправительными винтами круглого уровня перемещаем пузырек к нуль –пункту на половину отклонения и окончательно совмещают пузырек уровня с центром ампулы с помощью подъёмных винтов.

1.3При повороте нивелира на 180 градусов пузырек остался в нуль – пункте, следовательно, условие выполнено.

2. Поверка сетки нитей.

/

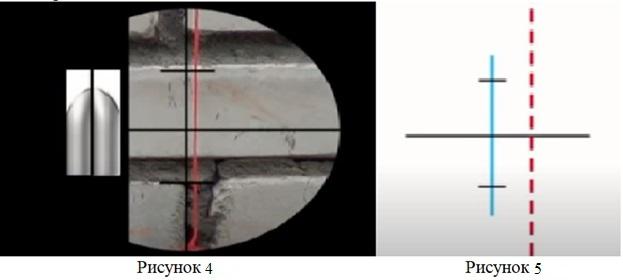

2.1Вертикальная нить сетки должна быть параллельна оси вращения нивелира (рис.5).

2.2Порядок выполнения поверки. В защищенном от ветра месте подвешивают отвес, а в 20 м от него устанавливают нивелир и с помощью круглого уровня приводят ось вращения нивелира в отвесное положение. Затем совмещают в поле зрения трубы один из концов вертикальной нити со шнуром отвеса. Если другой конец нити отклоняется от шнура меньше, чем на толщину нити, то условие выполнено. Если же условие нарушено, то, ослабив крепежные винты, пластинку с сеткой нитей поворачивают до совмещения вертикальной нити со шнуром отвеса.

2.3Вертикальная нить сетки параллельна оси вращения нивелира. Условие выполнено (рис.4).

3. Поверка главного условия нивелира.

3.1.Линия визирования должна быть горизонтальна при установке нивелира в пределах угла компенсации.

3.2.Закрепляем колышками на местности линию AB длинной 60-80 м. По дальномеру точно посередине между колышками устанавливают нивелир, с помощь круглого уровня приводят его ось вращения в отвесное положение и берут отсчеты a1 и b1 по рейкам, установленным на колышках (табл.2). Располагают нивелир за передней рейкой на наименьшем расстоянии визирования, берут отсчеты a2 и b2 и вычисляют влияние несоблюдение главного условия: x=(a2-b2)-(a1-b1) Если |x|≤4 мм, то главное условие считают выполненным. В противном случае вычисляют правильный отсчет (a2 – x) и исправительными винтами сетки наводят среднюю нить на этот отсчет.

3.3.Схема выполнения поверки.

/

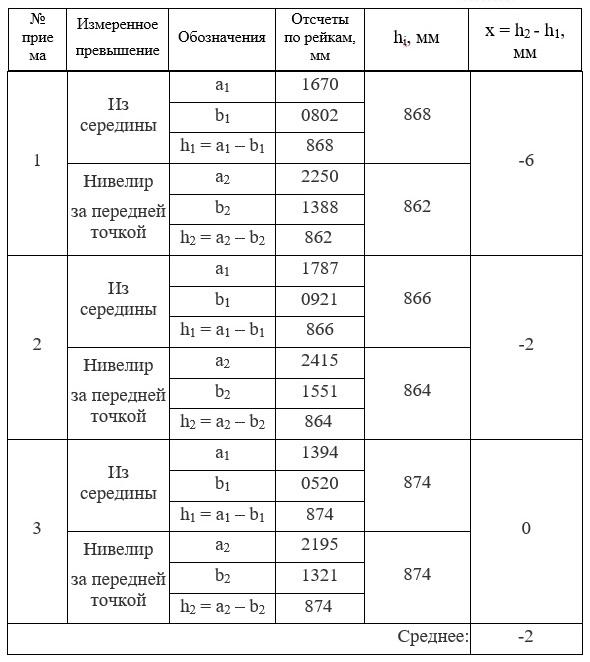

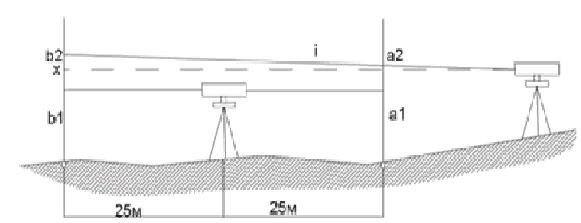

Рисунок 6 - Схема поверки нивелира Таблица 2. Журнал измерений поверки главного условия нивелира.

/

ЗАКЛЮЧЕНИЕ О ПРИГОДНОСТИ ПРИБОРА Нивелир Jogger 24 №21241105 полностью исправлен и пригоден для проведения полевых работ, т.к. вычисленная погрешность не превышает допустимой.

/
