Нивелир
1 Поверка круглого уровня.
ZZ1 – визирная ось зрительной трубы

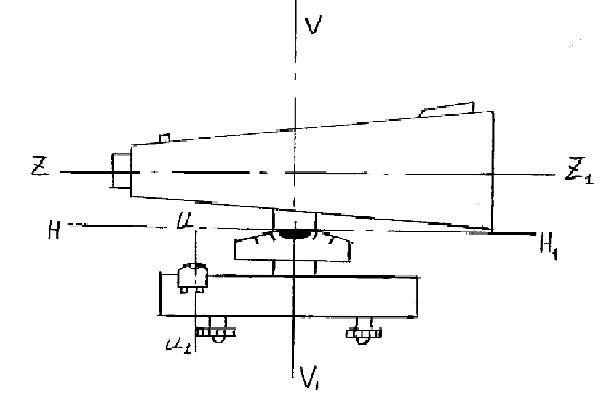

VV1 – ось вращения прибора; HH1 – ось цилиндрического уровня; UU1 – ось круглого уровня.
Подъемными винтами приводят пузырек круглого уровня в нуль-пункт и поворачивают верхнюю часть нивелира на 180 градусов. Если пузырек остался в нуль – пункте – условие выполнено. В противном случае исправительными винтами круглого уровня перемещаем пузырек к нуль –пункту на половину отклонения и окончательно совмещают пузырек уровня с центром ампулы с помощью подъёмных винтов.
При повороте нивелира на 180 градусов пузырек остался в нуль – пункте, следовательно, условие выполнено.
2. Поверка сетки нитей.
Порядок выполнения поверки. В защищенном от ветра месте подвешивают отвес, а в 20 м от него устанавливают нивелир и с помощью круглого уровня приводят ось вращения нивелира в отвесное положение. Затем совмещают в поле зрения трубы один из концов вертикальной нити со шнуром отвеса. Если другой конец нити отклоняется от шнура меньше, чем на толщину нити, то условие выполнено. Если же условие нарушено, то, ослабив крепежные винты, пластинку с сеткой нитей поворачивают до совмещения вертикальной нити со шнуром отвеса.
Вертикальная нить сетки параллельна оси вращения нивелира. Условие выполнено
3. Поверка главного условия нивелира.
Линия визирования должна быть горизонтальна при установке нивелира с компенсатором в пределах угла компенсации.
Закрепляем колышками на местности линию AB длинной 60-80 м. По дальномеру точно посередине между колышками устанавливают нивелир, с помощь круглого уровня приводят его ось вращения в отвесное положение и берут отсчеты a1 и b1 по рейкам(рис. 3) установленным на колышках (табл.2). Располагают нивелир за передней рейкой на наименьшем расстоянии визирования, берут отсчеты a2 и b2 и вычисляют влияние несоблюдение главного условия: x=(a2-b2)-(a1-b1) Если |x|≤4 мм, то главное условие считают выполненным. В противном случае вычисляют правильный отсчет (a2 – x) и исправительными винтами сетки наводят среднюю нить на этот отсчет.
Линия визирования должна быть горизонтальна при установке нивелира с компенсатором в пределах угла компенсации.
Закрепляем колышками на местности линию AB длинной 60-80 м. По дальномеру точно посередине между колышками устанавливают нивелир, с помощь круглого уровня приводят его ось вращения в отвесное положение и берут отсчеты a1 и b1 по рейкам(рис. 3) установленным на колышках (табл.2). Располагают нивелир за передней рейкой на наименьшем расстоянии визирования, берут отсчеты a2 и b2 и вычисляют влияние несоблюдение главного условия: x=(a2-b2)-(a1-b1) Если |x|≤4 мм, то главное условие считают выполненным. В противном случае вычисляют правильный отсчет (a2 – x) и исправительными винтами сетки наводят среднюю нить на этот отсчет.
Теодолит
1. Поверка цилиндрического уровня при алидаде горизонтального круга.

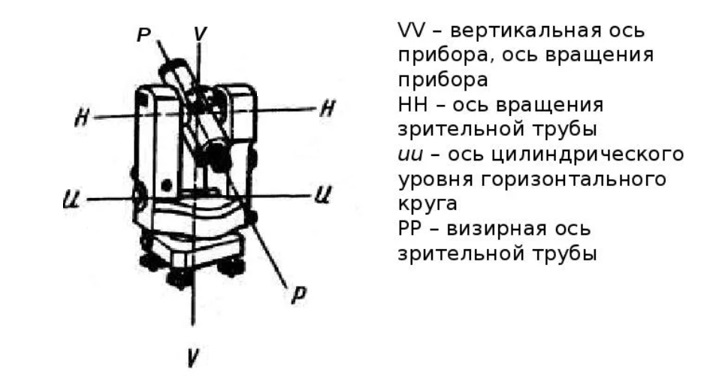

Основные оси теодолита: Визирная ось (VV) - линия, соединяющая перекрестие сетки нитей и оптический центр объектива. Ось цилиндрического уровня при алидаде горизонтального круга (UU) - это касательная к дуге продольного сечения внутренней поверхности ампулы в нуле-пункте. Ось вращения алидады горизонтального круга (ZZ) - основная ось, около которой осуществляется поворот прибора в горизонтальной плоскости. Ось вращения зрительной трубы теодолита (HH) - ось, вокруг которой происходит вращение зрительной трубы.
Ось круглого уровня должна быть параллельна оси вращения нивелира. Выполняется также, как у уровенного нивелира.
Подъемными винтами приводят пузырек круглого уровня в нуль-пункт и поворачивают верхнюю часть нивелира на 180 градусов. Если пузырек остался в нуль-пункте, то условие выполнено. В противном случае исправительными винтами круглого уровня перемещаем пузырек к нуль-пункту на половину отклонения и окончательно совмещают пузырек уровня с центром ампулы с помощью подъёмных винтов.
При повороте нивелира на 180 градусов пузырек остался в нуль - пункте, условие выполнено.
