инженерная геодезия / Рабочая тетрадь Нефёдов Д.В. вторая неделя

10-11.08.2020

Конспект:

Цель горизонтальной съемки — получение контурного плана местности. Геодезическими измерениями определяют положение на местности предметов относительно точек и сторон съемочного обоснования.

Задача:

1. усвоить методику и получить практические навыки в выполнении простейших способов наземной геодезической съемки;

2. научиться по результатам полевых измерений составлять план местности.

Приборы и принадлежности: теодолит со штативом, две нивелирные рейки, стальная 20-метровая мерная лента или рулетка, стальная 10-метровая рулетка, экер, три вешки, абрис, чертежная бумага высокого качества, транспортир, циркуль-измеритель, масштабная линейка, набор простых и цветных карандашей, чертежные принадлежности.

Последовательность выполнения работ: подготовительные работы, полевые измерения и камеральная обработка.

Подготовительные работы включают составление проекта выполнения работ, рекогносцировку участка и т. д.

На следующем этапе при помощи геодезических приборов и инструментов выполняют необходимые угловые и линейные измерения, т. е. съемку местности.

Камеральные работы предусматривают обработку полевых измерений и графические построения.

Перед началом работ составляют график распределения обязанностей в бригаде на период съемок.

При горизонтальной съемке отображению на плане подлежат все виды путей сообщения и сооружения на них, существующая застройка и благоустройство, выходы подземных коммуникаций и другие элементы ситуации с резко очерченными границами.

При съемке зданий и сооружений показывают их этажность и назначение, изломы фасадной линии, выступы и уступы, если величина их более 0,5 мм на плане.

Работа на станции начинается с зарисовки в абрис (схематический чертеж местности) всех контуров и предметов местности, подлежащих съемке на данной станции. Альбом для абриса изготавливают из 10—12 листов плотной бумаги, размером 13 X 33 см.

При составлении абриса на застроенную территорию и незастроенную:

• зарисовку производят простым карандашом или 2Т;

• сторону съемочного хода показывают с утолщением;

контуры и предметы местности зарисовывают в произвольном масштабе:

• цифры должны быть легко читаемы, прямые линии вычерчены по линейке, кривые линии — тщательно «от руки», внутри контура дают пояснительные надписи;

• предметы местности и элементы ситуации показывают более толстыми линиями, а вспомогательные промеры — тонкими;

• результаты угловых измерений заносят в абрис в процессе съемки.

После составления абриса приступают к геодезическим измерениям. В зависимости от характера местности, расположения предметов и контуров, условий измерений применяют следующие способы съемки.

Способ прямоугольных координат или способ перпендикуляров применяют для съемки контуров, лежащих вблизи сторон теодолитного хода. Сторона теодолитного хода принимается за ось абсцисс, одна из точек— за начало отсчета. За ординату принимают длину перпендикуляра, опущенного из точки снимаемого контура на ось абсцисс.

Из снимаемой точки контура опускают перпендикуляр на сторону I-II и при помощи стальной рулетки измеряют его длину, а по ленте делают отсчет, определяющий расстояние от начала отсчета (точки I теодолитного хода) до основания перпендикуляра.

Погрешность в положении основания перпендикуляра, построенного на глаз, составляет 0,01 его длины. Для различных масштабов съемки установлены предельные значения длин перпендикуляров. Для масштаба 1:500 его длина не должна превышать 4 м. При увеличении длины перпендикуляра для его построения необходимо применять экер или уточнять положение перпендикуляра линейной засечкой длиной, не превышающей длины мерного прибора.

Способ полярных координат применяют для съемки контуров, удаленных от сторон теодолитного хода на значительное расстояние. Точку II теодолитного хода принимают за полюс, сторону II-III — за полярную ось. На точке II устанавливают теодолит и измеряют полярный угол между полярной осью II-III и радиусом-вектором II-Д. Если до начала измерения угла на точке II совместить нуль лимба с нулем алидады и вращением лимба навести визирную ось зрительной трубы на точку III, а затем при неподвижном лимбе визировать на точку Д, то отсчет по лимбу будет полярным углом . Угол измеряют при одном положении вертикального круга. Если полярным способом выполняют съемку нескольких точек, то последнее наведение делают снова на начальное направление — точку III. Радиус-вектор измеряют лентой, стальной рулеткой, нитяным или оптическим дальномером. Результаты измерений заносят в абрис.

Способ линейных засечек применяют в тех случаях, когда снимаемый контур удален от сторон или точек съемочного обоснования на расстояние, не превышающее длины мерного прибора.

С помощью теодолита контролируют уложение мерной ленты по створу стороны теодолитного хода, например III-IV. От точек L и N совпадающих с делениями целых метров ленты, измеряют рулеткой расстояние до точки E снимаемого контура.

Рекомендуется, чтобы треугольник LNE был близок к равностороннему, а его стороны не превышали длины мерного прибора.

Пересечение линий LE и NE определит положение точки E на плане.

Для контроля правильности положения точки E делают третий промер ME от точки М.

Способ угловых засечек применяют в основном при съемке труднодоступных точек местности. Принимая сторону теодолитного хода, например IV-V, за базис, последовательно устанавливают теодолит в точках IV и V. Приводят теодолит в

рабочее положение и измеряют углы и . Точка К является вершиной треугольника, построенного по стороне IV-V и углам и .

Способ угловых засечек может применяться и со створных точек, расположенных на сторонах съемочного обоснования. Способ створов применяется при съемке точек, расположенных в створе теодолитного хода. Предполагается наличие видимости между крайними точками. Положение снимаемых точек О и P относительно точек теодолитного хода V и VI определяют промерами от точки V до точек О и Р.

Перечисленными выше способами определяют положение характерных точек ситуации со станции съемки. Закончив измерения на одной станции, переходят на следующую.

Работа:

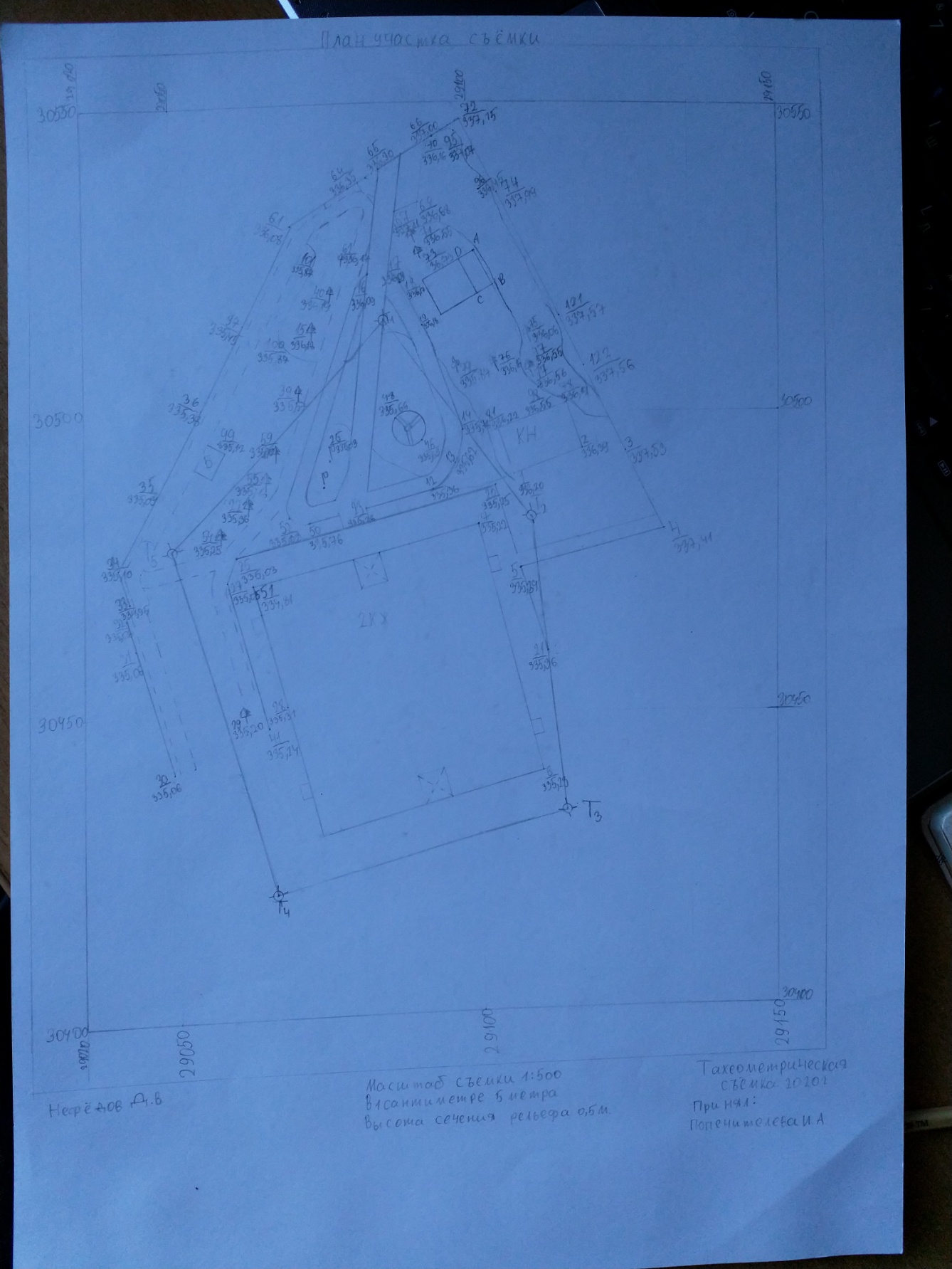

Съемочные пикеты на план наносятся в зависимости от способа, использованного при их съемке. Если съемка была выполнена полярным способом, то в качестве полевых материалов служат журнал и абрис. Если съемка была выполнена другими способами, то обычно достаточно абриса, в котором указаны все измеренные величины. Следует отметить, что качество вычерчиваемого плана существенным образом зависит от тщательности, с которой был составлен абрис. Кроме того, как съемка пикетов, так и их нанесение на план осуществляются без контроля, поэтому о правильности и точности составляемого плана можно судить только по взаимному положению пикетов на плане. Однако таким образом можно обнаружить только грубые ошибки, незначительные ошибки во взаимном положении пикетов при этом обнаружить нельзя.

12-13.08.2020

Работа:

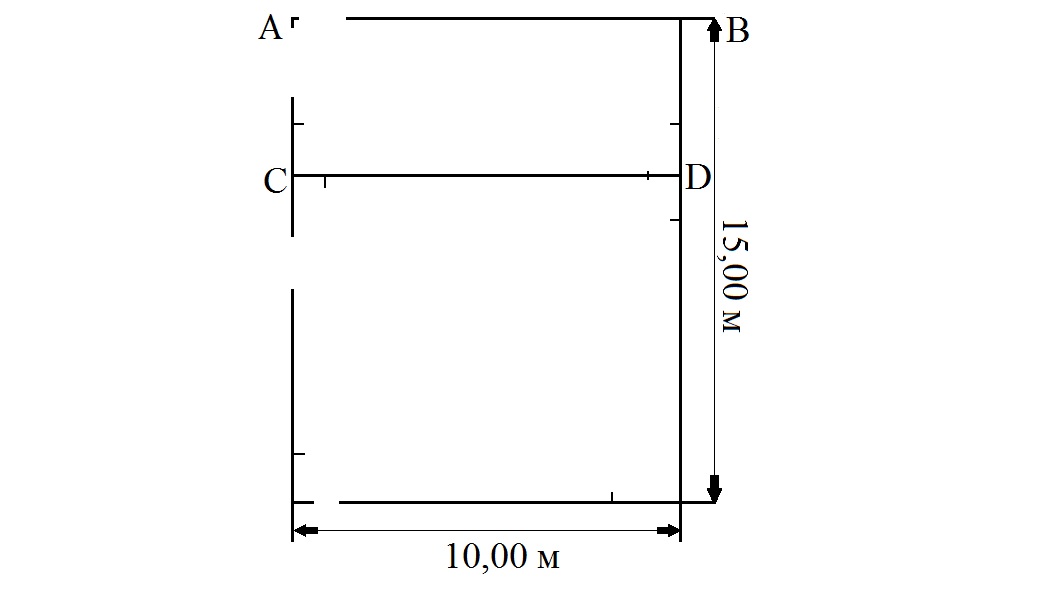

Таблица 1. Вычисление координат углов здания

Название углов	Угол между сторонами здания	Дирекционный угол сторон здания	Длины сторон, м.	Приращения, м		Координаты, м
				ΔX	ΔY		X	Y
А	90°00'	156°00'	10,00	-9,14	4,07		30523,50	29103,00
Б	90°00'	246°00'	5,00	-4,07	-4,57		30514,36	29107,07
С	90°00'	336°00'	10,00	9,14	-4,07		30510,29	29102,5
Д	90°00'	66°00'	5,00	4,07	4,57		30519,43	29098,43
А	90°00'	156°00'	10,00	0	0		30523,5	29103,00

Таблица 2. Расчет разбивочных элементов переноса в натуру углов здания.

Порядок вычислений	Формулы и обозначения	Т1-А	Т1-В	Т1-С	T1-D
1	Y2	29091,50	29101,01	29102,56	29093,05
3	Y1	29082,76	29082,76	29082,76	29082,76
5	ΔY = Y2 – Y1	+8,74	+18,25	+19,80	+10,29
10	d =	14,492	23,403	22,133	12,334
2	X2	30524,50	30527,59	30522,83	30519,74
4	X1	30512,94	30512,94	30512,94	30512,94
6	ΔX = X2 – X1	+11,56	+14,65	+9,89	+6,8
11	d =	14,492	23,403	22,133	12,334
7	r = arctg	37°5’	51°15’	63°27’	56°33’
8	r	СВ37°5’	СВ51°15’	СВ63°27’	СВ56°33’
9	α	37°5’	51°15’	63°27’	56°33’
12	αTX	139°26,3’	139°26,3’	139°26,3’	139°26,3’
13	β = αTX − α	102°21,3’	88°11,3'	75°59,3’	82°53,3’
14	Dcp	14,49	23,40	22,13	12,33

14.08.2020

Работа:

6.3.3 Проектирование горизонтальной площадки при условии баланса земляных работ

Последовательность работ:

• Составление схемы участка;

• Вычисление проектной отметки горизонтальной площадки;

Сначала в произвольном масштабе составляется сетка квадратов, подобная сетке квадратов при нивелировании поверхности. Условные отметки вычисляют по формуле:

где:

H – фактическая отметка;

H – наименьшая из фактических отметок.

Полученные условные и абсолютные отметки подписывают у вершин квадратов.

b	HФ
1419	335,955
1480	335,894
1435	335,939
1501	335,873
1586	335,788
1567	335,807
1566	335,808
1614	335,760
1605	335,769
1615	335,759
1660	335,714
1625	335,749

b	h
1419	0,241
1480	0,18
1435	0,225
1501	0,159
1586	0,074
1567	0,093
1566	0,094
1614	0,046
1605	0,055
1615	0,045
1660	0,00
1625	0,035

Где:

∑h₁ –сумма условных отметок вершин, относящихся только к одному квадрату;

∑h₂ – сумма условных отметок вершин, относящихся к двум смежным квадратам;

∑h₄ – сумма условных отметок вершин, относящихся к четырем смежным квадратам;

n – число квадратов.

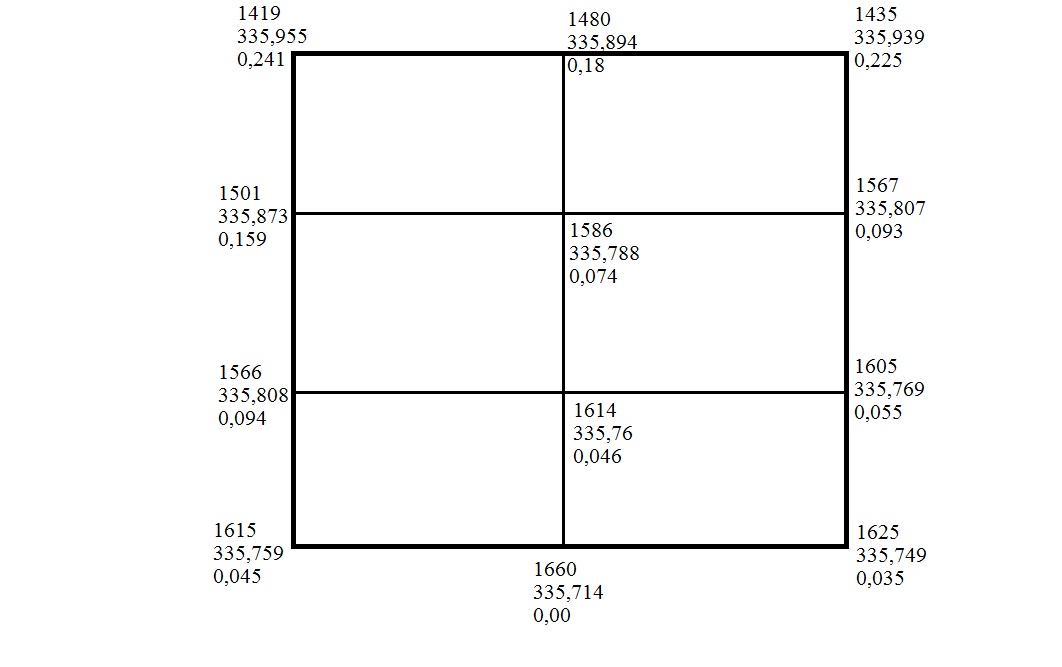

Схема участка с отметками вершин квадратов

15.08.2020

Работа:

6.3.6 Разбивка по высоте: вынос проектной отметки

На практике проектную отметку выносят на местность, как правило, методом геометрического нивелирования от ближайшего репера высотной основы. При производстве работ нивелир устанавливают на одинаковом расстоянии между репером с отметкой Н_Рп и точкой, в которой необходимо получить проектную отметку Н_Рп. На репере устанавливают рейку и, приведя нивелир в рабочее положение, снимают отсчет, а по рейке и вычисляют горизонт инструмента

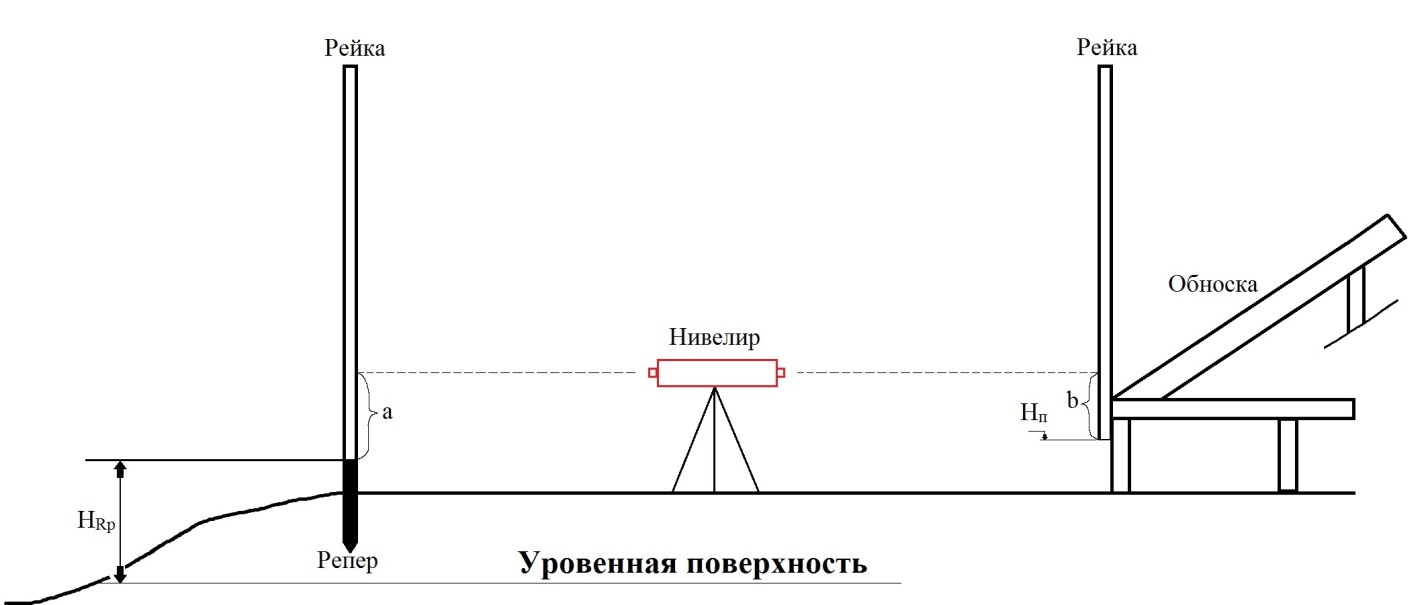

Вынос проектной отметки

ГИ=Н_Рп + а.

Затем определяют, какой должен быть отсчет в по рейке, установленной в заданной точке А, чтобы ее отметка была равна проектной

 b_i= ГИ− Н_i

Устанавливают рейку на точку А и передвигают по команде исполнителя, пока средняя нить не совпадет с значением b. После совпадения прочерчивают по пяте рейки корректором риску b.

Аналогично построения выполняются для других точек.

Для точки А:

Hi = H_нач + i₁*d + i₂*d₂ , где d₁, d₂ – длины.

H_пр= 336,30 м

ГИ=337,544 м

b=337,544 -336,80= 0,744 м

Для последующих точек измерения проводиться аналогично, результаты заносятся в ведомость выноса проектной отметки.
