инженерная геодезия / Рабочая тетрадь Нефёдов Д.В. 3 неделя

17.08.2020

Конспект:

Крен – это вид деформации, свойственный сооружениям башенного типа. Появление крена может быть вызвано как неравномерностью осадки сооружения, так и изгибом и наклоном верхней его части из-за одностороннего температурного нагрева и ветрового давления. Задача: определить крен столба (рис.1). Для этого используем способ вертикального проецирования двух взаимно перпендикулярных створов. Относительно столба разбиваются створы по правилу египетского треугольника (15 м, 20 м, 25 м). Далее устанавливается теодолит на точку первого створа Ст.1 и приводится в рабочее положение. Зрительно трубу наводят на грань на верху столба, затем опускают до пересечения с рейкой, снимают отсчет q1.

q - отсчет по рейке;

q1– отсчет по рейки со станции 1;

q2 – отсчет по рейке со станции 2;

Q– линейное значение крена

=– угловое значение крена,

== – относительный крен

H-высота столба

=–допустимая погрешность -для объектов высотой до 18 метров

Допуск превышен, относительный крен больше допустимого, следовательно, требуется восстановить вертикальность, или, если это невозможно, то ликвидировать

18.08.2020

Работа:

Схема разбивки способом прямой угловой засечки Таблица 1- Таблица горизонтальных углов

По теореме синусов вычисляем расстояние АВ и BC из треугольника АВС:

A1=62°41’

A2=60°10’

Y2=57°09’

B1=59°00’

B2=63°46’

Y1=57°14’

dAВ=

dCВ=

dDB=

dAB=

19.08.2020

Конспект

DISTO D5 – профессиональный измерительный прибор для строителей, монтажников, геодезистов и т.д. Лазерная рулетка позволяет не только непосредственно измерять расстояния между точками или поверхностями объектов либо размеры объектов, но также производить вычисления и вычислять функции измеренных расстояний, а так же позволяет производить измерения до труднодоступных объектов.

Данный прибор имеет функции:

· Простое измерение расстояния

Для простого измерения расстояния необходимо выполнить следующие действия:

—установить точку отсчета измерений на приборе,

—установить прибор так, чтобы его отсчетная плоскость совпадала с точкой или плоскостью объекта, от которой должно отсчитываться расстояние,

—включить лазерный луч, нажав клавишу <On/Dist>,

—направить лазерный луч на объект, до которого надо измерить расстояние,

—еще раз нажать клавишу <On/Dist>.

Измеренное расстояние в выбранных единицах измерения сразу же появится на дисплее.

· Сложение или вычитание результатов

Данная функция позволяет складывать или вычитать два или более результатов измерений. Для использования функции необходимо выполнить следующие действия:

—выполнить измерение 1;

—нажать клавишу <+> или <->;

—выполнить измерение 2;

—нажать клавишу <+> или <->;

—выполнить измерение N;

—нажать клавишу <=>.

· Функция «Площадь»

Для определения площади необходимо один раз нажать клавишу <Area/Volume>. На дисплее будет отображен значок функции «Площадь». Вычисление площади требует выполнения двух измерений – длины и ширины. После того, как оба измерения будут произведены, результат вычисления площади автоматически появится в главной строке дисплея.

После вычисления площади по этим же измерениям может быть вычислен периметр. Для этого необходимо еще раз нажать и задержать в нажатом состоянии клавишу <Area/Volume>. Прибор перейдет в режим вычисления периметра. На дисплее будет отображен значок функции «Периметр», возле которого будет отображено значение периметра. В главной строке будет продолжать высвечиваться вычисленное значение площади.

· Функция «Объем»

Для определения объема необходимо два раза нажать клавишу <Area/Volume>. На дисплее будет отображен значок функции «Объем». Вычисление объема требует выполнения трех измерений – длины, ширины и высоты. После того, как все три измерения будут произведены, результат вычисления объема автоматически появится в главной строке дисплея.

После вычисления объема по этим же измерениям может быть вычислен периметр, площади стен и площадь пола или потолка. Для этого необходимо еще раз нажать и задержать в нажатом состоянии клавишу <Area/Volume>.

Прибор перейдет в режим вычисления указанных функций. В главной строке будет продолжать высвечиваться вычисленное значение объема. При необходимости суммирования или вычитания объемов необходимо использовать функцию сложения или вычитания измерений.

· Косвенные измерения

Прибор позволяет выполнять косвенные измерения расстояний по выполненным прямым измерениям, путем вычисления расстояний по алгоритму, использующим теорему Пифагора. По этой причине за функциями, реализующими данный алгоритм, закрепилось название «функции Пифагора». Использование данного метода измерения позволяет измерять расстояния, которые находятся в труднодоступной или потенциально опасной области. Возможны следующие варианты косвенных измерений

—по двум точкам;

—по трем точками;

—части расстояния по трем точкам.

Функции косвенных измерений вызываются нажатием клавиши

«PYTHAGORUS».

Каждому варианту косвенных измерений на дисплее соответствует своя пиктограмма, представляющая собой схему измерений. Сторона, подлежащая измерению, на пиктограмме мигает. При несоблюдении схемы измерений прибор выдает на дисплей сообщение об ошибке в виде кода 204. Косвенные измерения применяются для приблизительной оценки расстояний. Точность измерения расстояний при косвенных измерениях ниже, чем при прямых измерениях.

Для измерения фасада здания ВУЗа мы использовали такие функции, как простое измерение и функцию Пифагора по трем точкам.

С помощью лазерной рулетки обмерили помещение аудитории 205. Воспользовавшись функциями рулетки Disto A5, измерили по частям всю площадь пола (99,37 м2), потолка (96,91 м2) и объем (300,31 м3) помещения.

Работа:

20.08.2020

Конспект:

Тахеометр – универсальный оптико-электронный геодезический прибор, позволяющий специалистам выполнять практически все виды работ в современной геодезии с достаточно высокой точностью измерений. Одновременно его можно использовать и как теодолит, и как нивелир, и как светодальномер. Модель нашего тахеометра TCR1200+

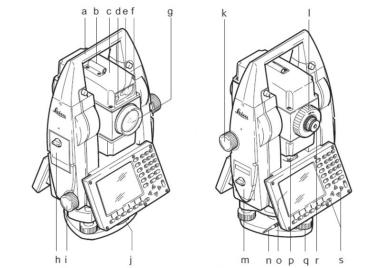

Рисунок 1- Тахеометр.

a)Транспортировочная ручка;

b)Оптический визир;

c)Зрительная труба, с EDM, ATR, EGL и PS;

d)Мигающий светодиод маячка EGL – желтый;

e)Мигающий светодиод маячка EGL – красный;

f)Коаксиальная оптика для угловых и линейных измерений; порт выхода лазерного пучка видимого диапазона (в тахеометрах, поддерживающих без отражательные измерения);

g)PowerSearch;

h)Гнездо для карты CompactFlash;

i)Микрометренный винт горизонтального круга;

j)Зажимной винт триггера;

k)Микрометренный винт вертикального круга;

l)Фокусировочное кольцо;

m)Батарейный отсек;

n)Перо для сенсорного дисплея;

o)Дисплей;

p)Круглый уровень;

q)Подъемный винт триггера;

r)Сменный окуляр;

s)Клавиатура;

Рисунок 2- Клавиатура.

a)Кнопки F7-F12 (Кнопки быстрого доступа)

b)Алфавитно-цифровые кнопки

c)CE, ESC, USER, PROG

d)ENTER

e)Стрелочные кнопки

f)SHIFT

g)Функциональные кнопки F1-F6
