Министерство науки и высшего образования РФ

Федеративное государственное автономное образовательное учреждение высшего образования

«Сибирский федеральный университет»

Саяно-Шушенский филиал

Кафедра «Гидротехнические сооружения и гидромашины»

Лабораторная работа №6

По дисциплине «Инженерная геодезия»

« Вычислительная обработка результатов измерений теодолитного хода»

Вариант 10

Выполнил: студент Нефёдов Д.В.

Группа СБ19-01Б

Проверил: ст. преподаватель

Попечителева И.А.

Рп. Черемушки, 2020

Цель работы: освоить обработку результатов полевых измерений и вычисление координат вершин теодолитного хода; приобрести навыки построения координатной сетки и нанесения точек теодолитного хода по прямоугольным координатам.

Исходные данные:

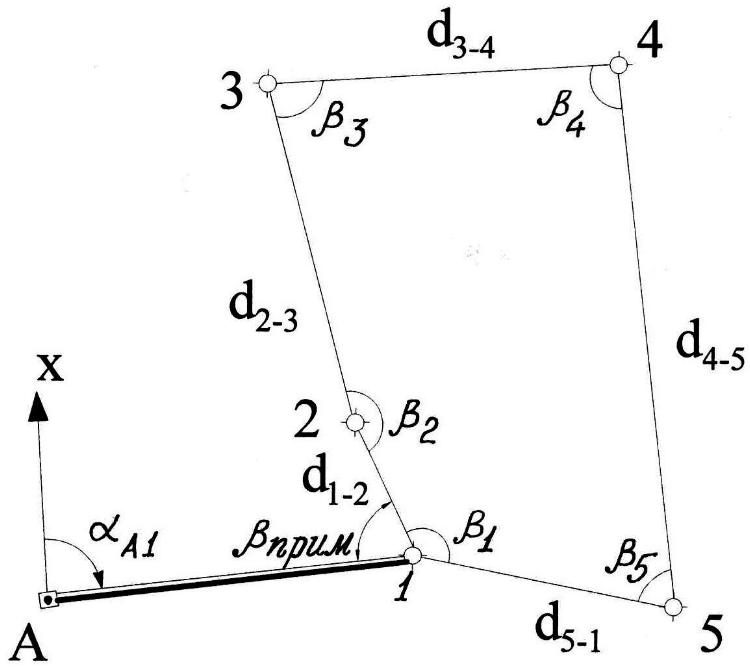

Рисунок 1- Схема теодолитного хода, с точек которого производилась съемка местности.

Из таблицы 1 взяты средние значения измеренных горизонтальных углов β и горизонтальные проекции сторон полигона d.

Таблица 1

Результаты измерений горизонтальных углов и горизонтальных проложений сторон теодолитного хода.

Точки теодолитного хода	Измеренные горизонтальные углы,			Горизонтальные проложения d, м
	град.	мин.	сек.
1	134	35	20	66,80
2	167	51	20	198,99
3	66	19	00	181,79
4	102	44	20	261,48
5	68	29	30	121,99
1

Из привязки к пунктам опорной геодезической сети получены координаты первой точки теодолитного хода X1, Y1 и дирекционный угол стороны А-1. Для передачи дирекционного угла на первую сторону теодолитного хода измерен левый по ходу примычный угол .

Указанные значения берутся из табл. 2 согласно варианту.

Таблица 2

Результаты привязки к пунктам геодезической опорной сети по вариантам

Вариант	Координаты точки 1, м			Дирекционный угол стороны А-1 ( )				Примычный угол ( .)
	Х	Y	град.		мин.	сек.	град.		мин.	сек.
10	2145,45	2827,13	98		48	45	25		25	30

Ход работы:

1. Изложить последовательность обработки результатов измерений теодолитного хода.

Вычисления координат вершин теодолитного хода ведутся в специальной ведомости в следующей последовательности:

1) обработку угловых измерений и вычисление дирекционных углов сторон;

2) вычисление горизонталь­ных проложений сторон;

3) вычисление приращений координат и координат вершин хода. Все вычисления ведутся в специальной ведомо­сти. Вычислительные работы для замкнутых и разомкнутых (диагональ­ных) ходов имеют свою специфику.
