Кривые связи уровня НБ от расхода и ВБ от объёма водохранилища.
(тема работы)
Руководитель __________ Н.С. Лукуц
подпись, дата инициалы, фамилия
Студент ГЭ 21-01Б 542154277 __________ Я.А. Солдатова
номер группы, зачетной книжки подпись, дата инициалы, фамилия
Саяногорск, рп. Черёмушки 2023 г.
Построение кривой связи уровня нб от расхода
Переносим данные из курсовой работы, сделанной в рамках предмета ВвИД, на миллиметровку. Проводим кривую, снимаем зависимость уровня НБ от расхода в нижнем бьефе и заносим в таблицу в Exile. Строим график по полученным данным. Делаем уравнение полиномиальной кривой и ищем значения по этому уравнению соответствующих расходов. Ищем разность значений полученных с миллиметровки и уравнения полиномиального уравнения.
Таблица 1 – Значения летней кривой связи после аппроксимации
Q, м3/с |
▼НБ, м |
▼НБ', м |
∆ |
0 |
328,00 |
328,01 |
-0,01 |
650 |
330,76 |
330,75 |
0,01 |
1300 |
332,61 |
332,61 |
0,00 |
1950 |
333,86 |
333,87 |
-0,01 |
2600 |
334,74 |
334,74 |
0,00 |
3250 |
335,38 |
335,39 |
-0,01 |
3900 |
335,90 |
335,90 |
0,00 |
4550 |
336,37 |
336,36 |
0,01 |
5200 |
336,81 |
336,81 |
0,00 |
5850 |
337,25 |
337,24 |
0,01 |
6500 |
337,70 |
337,68 |
0,02 |
7150 |
338,10 |
338,12 |
-0,02 |
7800 |
338,54 |
338,54 |
0,00 |
8450 |
338,90 |
338,92 |
-0,02 |
9100 |
339,28 |
339,28 |
0,00 |
9750 |
339,60 |
339,58 |
0,02 |
10400 |
339,86 |
339,86 |
0,00 |
11700 |
340,31 |
340,31 |
0,00 |
12350 |
340,5 |
340,52 |
-0,02 |
13000 |
340,74 |
340,74 |
0,00 |
13650 |
341 |
340,98 |
0,02 |
14300 |
341,25 |
341,24 |
0,01 |
14950 |
341,5 |
341,52 |
-0,02 |
15600 |
341,78 |
341,77 |
0,01 |
16250 |
341,95 |
341,95 |
0,00 |
После аппроксимации результатов, нужно построить кривую связи для зимнего времени. Для этого нужно все расходы умножить на коэффициент, соответствующий своему региону. Река Большой Патом находится в Сибири, поэтому коэффициент составляет 0,85. Строим зимнюю кривую связи по такому же принципу.
Рисунок 1 – график зависимости отметки НБ от расхода построенный по заданным значениям
Таблица 2 – Значения для зимней кривой связи
Q, м3/с |
▼НБ, м |
▼НБ', м |
∆ |
0 |
328,00 |
328,01 |
-0,01 |
553 |
330,76 |
330,40 |
0,01 |
1105 |
332,61 |
332,12 |
0,00 |
1658 |
333,86 |
333,36 |
-0,01 |
2210 |
334,74 |
334,25 |
0,00 |
2763 |
335,38 |
334,92 |
-0,01 |
3315 |
335,90 |
335,44 |
0,00 |
3868 |
336,37 |
335,88 |
0,01 |
4420 |
336,81 |
336,27 |
0,00 |
4973 |
337,25 |
336,65 |
0,01 |
5525 |
337,70 |
337,02 |
0,02 |
6078 |
338,10 |
337,40 |
-0,02 |
6630 |
338,54 |
337,77 |
0,00 |
7183 |
338,90 |
338,14 |
-0,02 |
7735 |
339,28 |
338,50 |
0,00 |
8288 |
339,60 |
338,83 |
0,02 |
8840 |
339,86 |
339,14 |
0,00 |
9945 |
340,31 |
339,67 |
0,00 |
10498 |
340,5 |
339,89 |
-0,02 |
11050 |
340,74 |
340,09 |
0,00 |
11603 |
341 |
340,28 |
0,02 |
12155 |
341,25 |
340,46 |
0,01 |
12708 |
341,5 |
340,64 |
-0,02 |
13260 |
341,78 |
340,83 |
0,01 |
13813 |
341,95 |
341,04 |
0,00 |

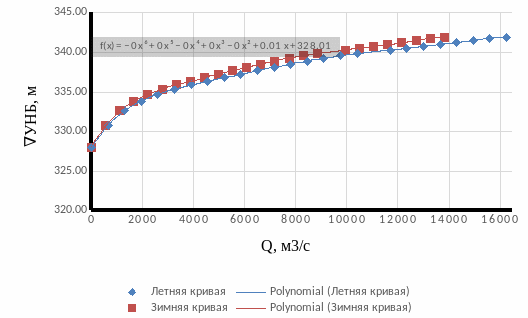

Рисунок 2 – летняя и зимняя кривые связи зависимости отметки нижнего бьефа от расхода
