2.2 Данные по энергосистеме

Выбранный створ, для строительства гидроузла проектируется на изолированную нагрузку в зоне ОДУ Юга, Северокавказское РДУ.

Годовой максимум нагрузки энергосистемы .

Расчет и построение графиков нагрузки для зимних и летних суток для данного региона представлены в 4 разделе на рисунке 4.2.

Установленная мощность и среднегодовая выработка существующих ГЭС представлены в таблице 2.4.

Таблица 2.4– Существующие ГЭС

Название
Чиркейская ГЭС	1000	2470

Но также стоит учесть в дальнейших расчетах, что в данную энергосистему передается 112 МВт с Чиркейской ГЭС.

Аварийный резерв составляет 10% от рабочей мощности, нагрузочный – 3%.

Коэффициент мощности .

3 Выбор расчётных гидрографов маловодного и средневодного года при заданной обеспеченности стока

При определении расчётных гидрографов разделим год на два периода: многоводный (половодье) и маловодный (межень). К периоду половодья относятся те месяцы, в которых расходы больше или равны среднегодовому, остальные месяцы – это период межени. Ранжируем каждую последовательность в порядке убывания и рассчитываем обеспеченность каждого среднегодового расхода, расхода в половодье и в межени, в процентах по формуле 3.1.

, (3.1)

где – порядковый номер члена ряда расходов (среднегодовых, среднеполоводных и средних за зимний сезон), ранжированного в убывающем порядке;

– общее число членов ряда.

Полученные значения занесены в таблицу 3.1.

Таблица 3.1 – Данные для построения кривых обеспеченности среднегодовых, среднеполоводных и среднемеженных расходов

m	P,%	Qср_год, м³/с	Год	Q_полов, м³/с	Год	Q_межен, м³/с	Год
1	2	138	1974	246	1974	37	1992
2	5	108	1970	197	1979	37	1993
3	7	103	1960	194	1970	37	1971
4	9	102	1979	176	1960	37	1994
5	12	102	1975	170	1980	35	1975
6	14	100	1983	169	1983	35	1978
7	16	99	1980	168	1975	35	1979
8	19	95	1984	163	1984	33	1977
m	P,%	Qср_год, м³/с	Год	Q_полов, м³/с	Год	Q_межен, м³/с	Год
9	21	95	1971	153	1959	33	1995
10	23	91	1959	153	1971	33	1990
11	26	88	1990	143	1990	33	1991
12	28	87	1994	143	1976	33	1973
13	30	83	1989	143	1995	32	1986
14	33	83	1961	141	1989	31	1985
15	35	82	1993	138	1961	31	1983
16	37	81	1992	138	1994	30	1974
17	40	81	1973	137	1965	30	1960
18	42	81	1981	134	1981	30	1976
19	44	79	1977	130	1973	29	1959
20	47	79	1965	127	1993	29	1996
21	49	79	1995	127	1969	28	1966
22	51	78	1991	126	1992	28	1972
23	53	77	1976	125	1977	28	1980
24	56	77	1966	125	1966	28	1961
25	58	76	1986	123	1987	28	1981
26	60	76	1969	122	1991	27	1958
27	63	75	1987	121	1958	27	1984
28	65	74	1958	120	1986	27	1987
29	67	73	1978	118	1962	27	1968
30	70	70	1962	114	1963	27	1955
31	72	69	1996	114	1967	26	1989
32	74	69	1972	111	1978	26	1988
33	77	69	1963	110	1972	25	1982
34	79	67	1967	110	1996	24	1969
35	81	67	1968	107	1968	24	1963
36	84	64	1985	101	1957	24	1957
37	86	64	1955	101	1955	23	1964
38	88	63	1957	98	1982	22	1965
39	91	62	1982	97	1985	22	1970
40	93	59	1964	96	1964	21	1962
41	95	57	1956	93	1956	21	1956
42	98	48	1988	69	1988	20	1967

По данным из таблицы 3.1 строим кривые обеспеченности для средних расходов за год, для половодья и для межени (рисунок 3.1).

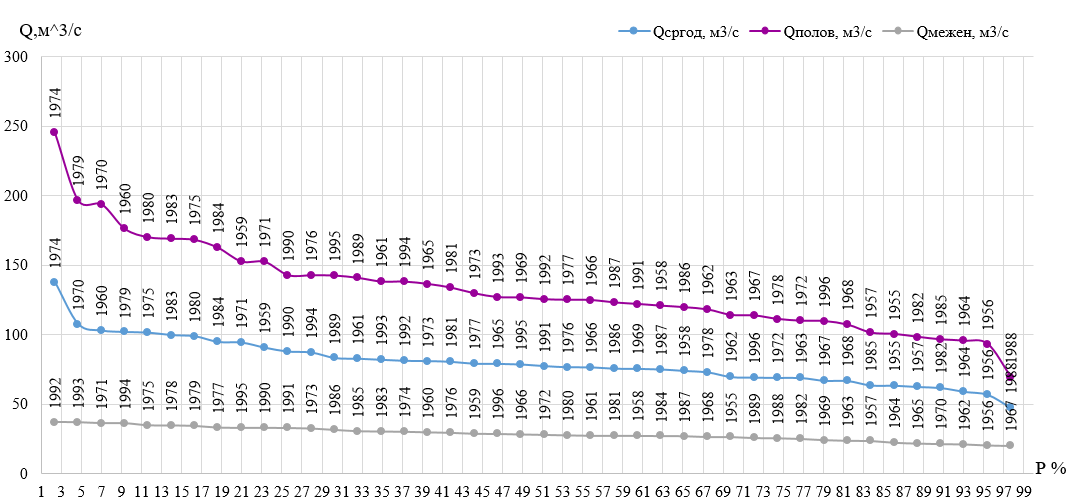

Рисунок 3.1 – Эмпирические кривые обеспеченности

Расчетные значения обеспеченности для выбора маловодного и средневодного года, берутся 90 и 50%. Как видим на трех кривых при заданной обеспеченности оказываются разные года, значит нужно найти коэффициенты приведения и привести расчетный год к заданной обеспеченности.
