9. Тепловой расчет
При работе трансформатора возникают потери мощности в сердечнике, обмотках и прочих конструктивных элементах (элементах крепления, стенках бака и т.п.). Эти потери выделяются в виде тепла и нагревают указанные элементы конструкции. Нагревание трансформатора является основным фактором, ограничивающим его мощность в различных режимах, поскольку максимальная допустимая температура обмоток и магнитопровода определяется интенсивностью охлаждения и нагревостойкостью материалов. Тепловой расчет трансформатора производится для установившегося режима работы, а также для режима, соответствующего отключению короткого замыкания. Расчетные значения перегревов обмоток, сердечника и масла не должны превышать допустимые по ГОСТ Р 52719-2007 [7]. Сделаем эскиз выемной части трансформатора и бака (Рис. 8).

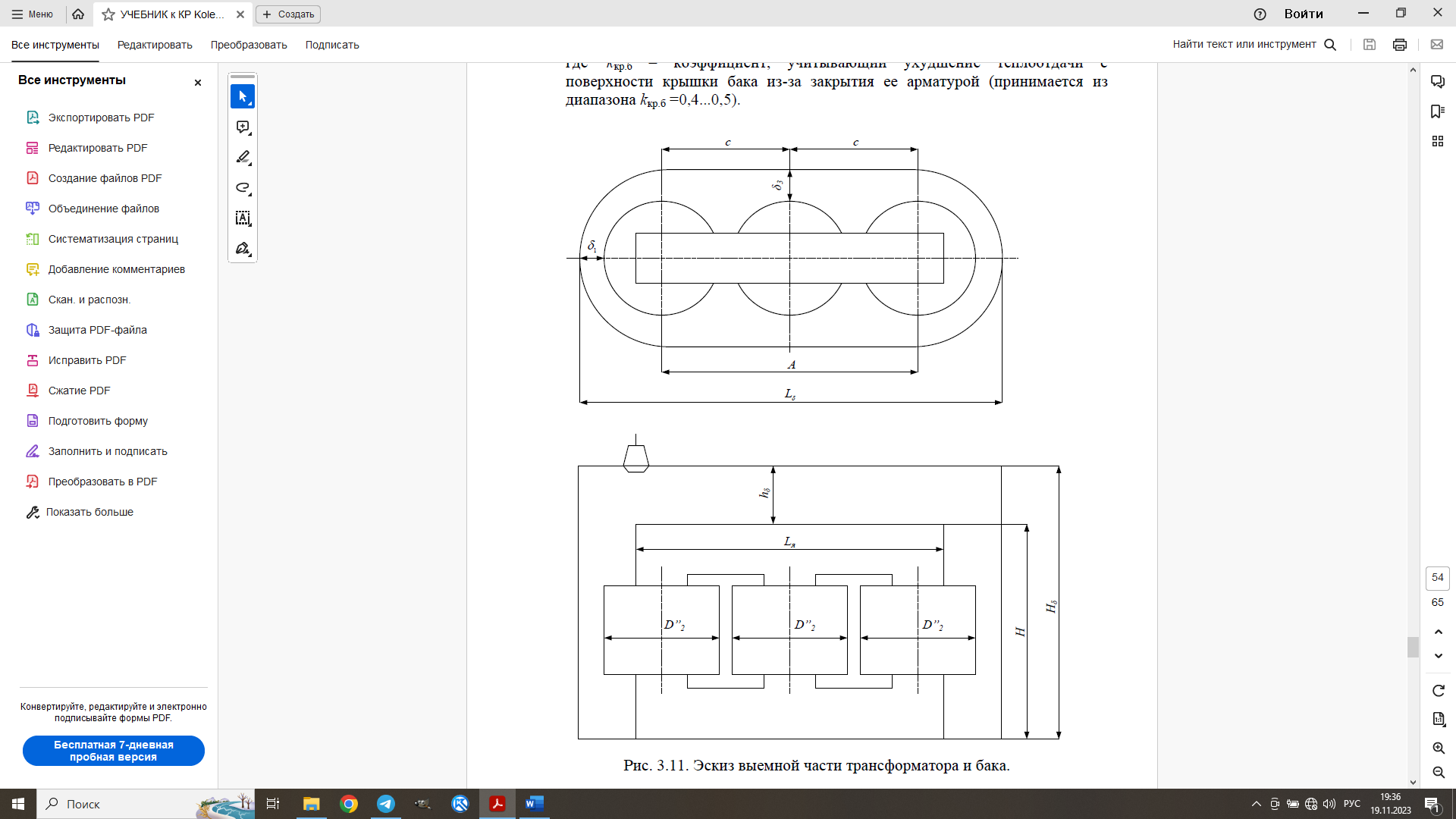

Рис.8 Эскиз выемной части трансформатора и бака
9.1. Полные потери в трансформаторе
9.2.
Принимая тепловую нагрузку бака
трансформатора
=600
Вт/
,
определим необходимую поверхность
охлаждения бака и радиаторов
9.3. Боковая поверхность бака.
Ширина бака:
расстояние
от поверхности наружной обмотки (обмотки
НН) до стенки бака (принимается
=20...200
мм). Получаем:
Боковая поверхность бака
коэффициент,
учитывающий ухудшение теплоотдачи с
боковой поверхности бака закрытием
трубами или навесными радиаторами
(принимается
=0,6...0,7);
А – длина прямой части стенки бака (А=2С);
– высота
бака.
Высота бака определяется формулой:
где
Н– высота магнитопровода;
– расстояние
между верхней поверхностью ярма
магнитопровода и крышкой бака, которое
зависит от напряжения обмотки ВН и
конструкции выводов (для трансформаторов
данного класса напряжения принимается
из диапазона
= 500...1000 мм). Получаем:
А=2 ∙ 824,6=1,65 м,
9.4. Поверхность крышки бака
где
-
коэффициент, учитывающий ухудшение
теплоотдачи с поверхности крышки бака
из-за закрытия ее арматурой (принимается
из диапазона
=0,4...0,5). Примем
1,65∙1,086+
)=1,36
9.5. Полная поверхность бака и полная длина бака Полная поверхность бака
.
Полная длина бака
(
9.6. Тип, размеры и количество радиаторов, размещаемых на баке трансформатора. Требуемая суммарная площадь поверхности радиаторов должна быть не меньше
.
Тип радиатора, их количество и размеры выбираются согласно таблице Приложения 5 методических указаний к курсовому проекту.
Исходя
из длины прямой части стенки бака А=1650
мм, принимаем двойные радиаторы шириной
A'=598
мм. При длине бака
возможно разместить по 3 радиатора с
каждой стороны бака, при этом необходимая
поверхность охлаждения каждого из них
будет составлять
По
таблице Приложения 5 выбираем
.
Тогда суммарная площадь поверхности
радиаторов:
Значение
удовлетворяет требованию. Расстояние
между осями патрубков радиаторов h=1660
мм позволяет разместить их на прямых
частях стенок бака. Поверхность охлаждения
бака и радиаторов
Действительная тепловая нагрузка бака составит

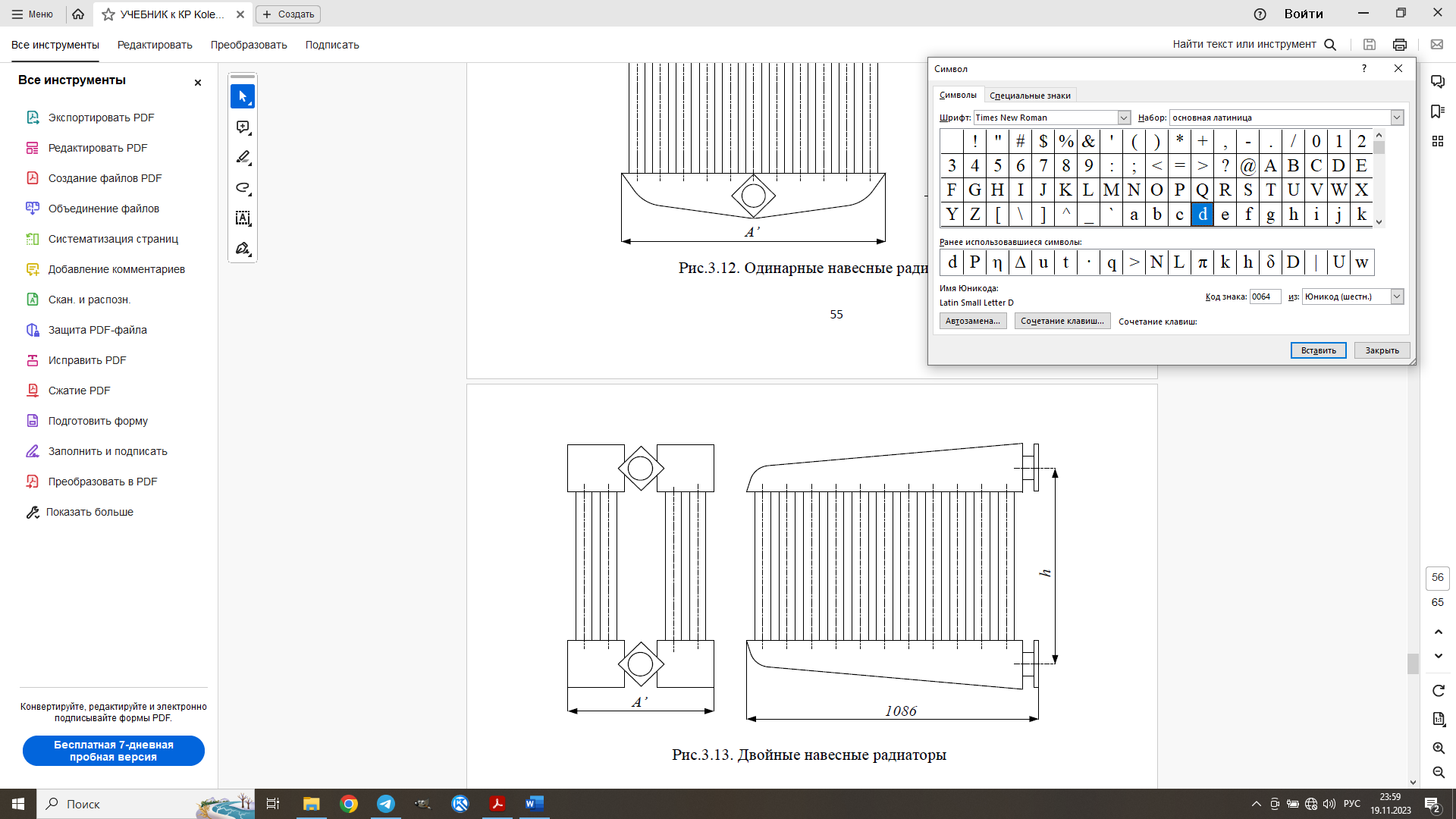

Рис.9 Эскиз двойного навесного радиатора охлаждения трансформатора
9.7. Температура нагрева обмоток
Пользуясь
графиками на рисунке 3.14, 3.15 Методических
указаний к курсовому проекту, по значению
тепловой нагрузки
для
обмотки ВН
=716
Вт/
перегрев
=63°С.
для
обмотки НН
=1131
Вт/
перегрев
=67°С.
Согласно стандарту превышения температуры обмоток масляных трансформаторов над температурой окружающей среды при классе нагревостойкости изоляции А должны быть не более значений, указанных в табл. 3.7. Методических указаний. При принудительной циркуляции с направленным потоком масла через обмотку полученные значения перегревов не превышают по ГОСТу значения 70°С.
9.8.
Перегрев масла (
)
представляет собой превышение температуры
масла в верхних слоях над температурой
окружающей среды и определяется
выражением:
= 1,2
, где
– превышение температуры масла над
температурой воздуха (определяется по
Рис. 3.14 Методических указаний). При
перегрев
=43°С,
тогда
= 1,2
= 51,6 ℃. По ГОСТ превышение температуры
масла в верхних слоях не должно превышать
значения 60 ℃. Полученное значение
удовлетворяет требованиям ГОСТ Р
52719-2007.
9.9. Температура обмотки в конце процесса аварийного короткого замыкания, когда трансформатор отключается от сети аппаратами защиты
-
наибольшая продолжительность короткого
замыкания, согласно ГОСТ Р 52719-2007 для
трансформаторов с номинальным напряжением
35 кВ и ниже принимается
=
4 с;
– начальная
температура обмотки (принимается
=
90°С).
°С.
В
нашем случае
не должно превышать 250 °С. Полученное
значение удовлетворяет условию.
